混凝土模块检查井施工工艺及方法

模块检查井施工工艺 Company number【1089WT-1898YT-1W8CB-9UUT-92108】模块检查井施工工艺(一)施工工艺准备工作一混凝土垫层—井室砌筑一流槽一踏步安装一盖板安装—井筒砌筑—抹面勾缝—讲圈及井盖安装。

(三)材料准备1．选择配套模块。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即 1100圆形检查井采用11oo弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3．灌孔。

砼灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至灌注最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。

芯浇灌最好连续，确保砼连续性和整体粘结性。

高强度混凝土模块检查井施工工艺及方法1. 简介本文档旨在介绍高强度混凝土模块检查井的施工工艺和方法。

高强度混凝土模块检查井是用于在地下管道系统中进行检查和维修的设施，其工艺和方法的正确使用对于确保检查井的质量和可靠性至关重要。

2. 施工工艺及步骤下面是高强度混凝土模块检查井的施工工艺及步骤：1. 工程准备:- 确定检查井的位置和数量。

- 准备施工所需的材料和设备。

- 制定详细的施工计划。

2. 地面开挖:- 根据设计要求，在地面上进行开挖，确保井底垂直度和井身尺寸准确无误。

3. 混凝土浇筑:- 准备高强度混凝土，确保混凝土的材料比例和配合比符合设计要求。

- 在井身内部倒入混凝土，使用振捣器进行振捣，以排除气泡和保证混凝土的密实性。

- 根据设计要求，在混凝土中安装钢筋，以提高井身的强度和稳定性。

4. 模块安装:- 根据设计要求，安装高强度混凝土模块到检查井的上部。

- 确保模块的安装位置准确，并使用专用工具进行固定。

5. 后续工作:- 完成混凝土的养护工作，确保混凝土的强度和质量。

- 清理施工现场，并进行必要的检查和测试。

- 编制详细的施工记录和报告。

3. 施工方法的注意事项在高强度混凝土模块检查井的施工过程中，需要注意以下事项：- 严格按照设计要求和标准进行施工，确保检查井的质量和稳定性。

- 需要合理安排施工工期，并根据需要进行必要的质量检查和测试。

- 需要确保施工现场的安全，采取必要的安全措施和防护措施。

- 施工过程中需要注重团队协作和沟通，确保各工种之间的配合和施工进度的控制。

4. 总结通过本文档的介绍，我们了解了高强度混凝土模块检查井的施工工艺和方法。

正确使用这些工艺和方法是确保检查井质量和可靠性的关键。

在施工过程中，需要严格按照设计要求和标准进行施工，注意施工方法的注意事项，并保障施工现场的安全和团队间的协作。

混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

4、勾缝井壁应进行勾缝，随砌随勾缝，勾缝采用1：2水泥砂浆，在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。

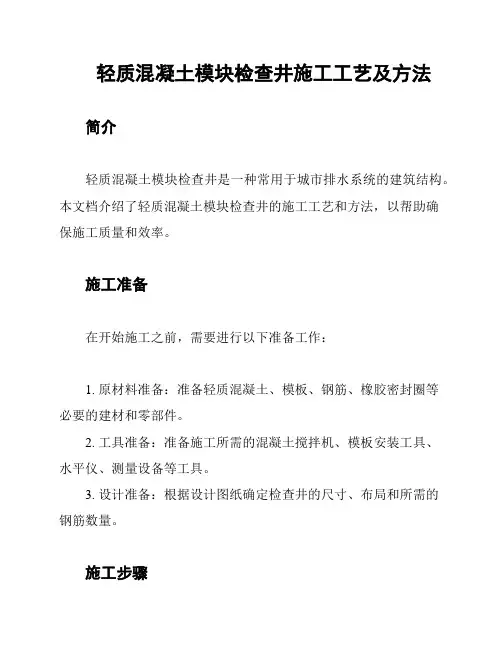

轻质混凝土模块检查井施工工艺及方法简介轻质混凝土模块检查井是一种常用于城市排水系统的建筑结构。

本文档介绍了轻质混凝土模块检查井的施工工艺和方法，以帮助确保施工质量和效率。

施工准备在开始施工之前，需要进行以下准备工作：1. 原材料准备：准备轻质混凝土、模板、钢筋、橡胶密封圈等必要的建材和零部件。

2. 工具准备：准备施工所需的混凝土搅拌机、模板安装工具、水平仪、测量设备等工具。

3. 设计准备：根据设计图纸确定检查井的尺寸、布局和所需的钢筋数量。

施工步骤1. 模板安装：根据设计要求，安装模板以确定检查井的形状和尺寸。

确保模板的稳固性和准确性。

2. 钢筋布置：按照设计要求，在模板内部布置并固定钢筋，以增强检查井的结构强度。

3. 混凝土浇筑：将预先准备好的轻质混凝土倒入模板内，使用振动棒排除气泡，并确保混凝土充实到模板的每个角落。

4. 表面处理：使用抹光工具将混凝土表面进行抹平和光滑处理，以使其外观整洁并减少渗水问题。

5. 养护：在混凝土浇筑后，进行适当的养护措施，如覆盖保湿膜、定期喷水等，以保证混凝土强度和耐久性的发展。

6. 拆模：在混凝土充分固化后，拆除模板，并检查检查井结构的完整性和质量。

注意事项在施工过程中，需要注意以下事项：1. 模板和钢筋的安装应符合设计要求，并确保固定牢固。

2. 混凝土浇筑时要控制好流动性和坍落度，以保证混凝土的均匀充实和紧密性。

3. 施工现场要做好安全措施，包括使用个人防护装备、防止坍塌等。

4. 在养护期间，要避免施加过大的荷载和冲击，以免影响混凝土的强度和稳定性。

结论本文档介绍了轻质混凝土模块检查井的施工工艺和方法。

在施工过程中，需要进行充分的准备工作，并按照步骤进行施工。

同时，要注意施工中的安全和质量控制，以确保最终结果符合设计要求并具有良好的结构强度和使用性能。

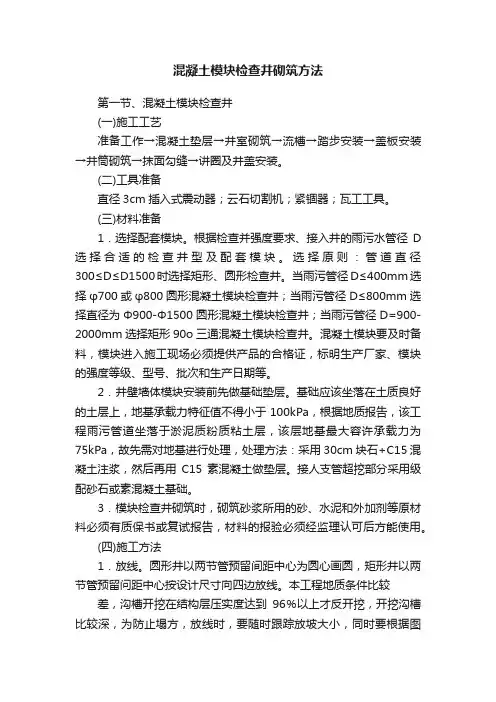

混凝土模块检查井砌筑方法第一节、混凝土模块检查井(一)施工工艺准备工作→混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→讲圈及井盖安装。

(二)工具准备直径3cm插入式震动器；云石切割机；紧锢器；瓦工工具。

(三)材料准备1．选择配套模块。

根据检查并强度要求、接入井的雨污水管径D 选择合适的检查井型及配套模块。

选择原则：管道直径300≤D≤D1500时选择矩形、圆形检查井。

当雨污管径D≤400mm选择φ700或φ800圆形混凝土模块检查井；当雨污管径D≤800mm选择直径为Φ900-Φ1500圆形混凝土模块检查井；当雨污管径D=900-2000mm选择矩形90o三通混凝土模块检查井。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，地基承载力特征值不得小于100kPa，根据地质报告，该工程雨污管道坐落于淤泥质粉质粘土层，该层地基最大容许承载力为75kPa，故先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接人支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

本工程地质条件比较差，沟槽开挖在结构层压实度达到96％以上才反开挖，开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径/100，即1100圆形检查井采用1100弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。

砼模块排水检查井施工方案一、施工准备在施工开始前，需要进行充分的准备工作，包括现场勘查、材料采购、设备调配和人员培训等。

同时，确保施工现场的安全条件符合规定，制定详细的施工计划，并明确各项任务的责任人。

二、基坑开挖根据设计图纸要求，进行基坑的开挖。

开挖过程中要注意边坡的稳定，防止塌方和滑坡。

开挖完成后，应对基坑底部进行清理，确保无杂物和积水。

三、基础施工在基坑底部进行基础施工，包括垫层铺设、模板搭设等。

基础施工应符合设计要求，确保井体的稳定性和承载能力。

四、模块检查与安装对预制砼模块进行检查，确保其尺寸、强度和外观质量符合要求。

然后进行模块的安装，安装时要确保模块之间的连接紧密、平整，不得有错位和变形。

五、钢筋安装在模块安装完成后，进行钢筋的安装。

钢筋的规格、数量和间距应符合设计要求，安装过程中要注意钢筋的平直和防锈处理。

六、砂浆搅拌与灌浆根据设计要求，进行砂浆的搅拌和灌浆。

搅拌过程中要控制好水灰比，确保砂浆的质量。

灌浆时要均匀、密实，不得有空洞和裂缝。

七、井体防水处理在井体内部进行防水处理，包括涂刷防水涂料、铺设防水卷材等。

防水处理应符合设计要求，确保井体在使用过程中不出现渗漏现象。

八、井盖安装与密封选择符合设计要求的井盖进行安装，安装时要确保井盖与井体之间的配合紧密，不得有晃动和异响。

然后进行密封处理，确保井盖与井体之间的密封性能良好。

九、质量检测与验收在施工过程中和完成后，要进行质量检测和验收。

检测内容包括井体的尺寸、强度、防水性能等。

验收合格后方可进行下一道工序。

十、施工安全与环保在施工过程中，要严格遵守安全操作规程，确保施工人员的安全。

同时，要注意环保要求，减少施工对周边环境的影响，如控制噪音、扬尘等污染物的排放。

通过以上十个方面的施工步骤和注意事项，可以确保砼模块排水检查井的施工质量和安全性。

在施工过程中，要密切关注现场情况，及时发现问题并采取相应措施，确保施工顺利进行。

混凝土模块式检查井施工工艺1施工工艺1)施工工序。

基槽开挖→垫层浇筑及首层模块砌筑安装→管道连接及模块井砌筑→管口包封及井室模块灌芯、流槽砌筑→盖板安装、勾缝→井筒砌筑、灌芯→井盖安装。

2)基槽开挖。

首先应精确定位检查井中心位置，开挖时需在检查井半径基础上增加放坡宽度及操作空间，从而便于人员施工并保证施工平安，检查井基础坐落在土质较好的原状土层上，地基承载力特征值满意设计要求或达到100kPa 以上，否则，需进行加固处理，如整体换填及抛石挤淤等均可。

2模块式检查井与传统砖砌、钢筋混凝土式检查井对比2．1模块式检查井与传统砖砌式检查井对比1)砌体性能方面。

砖砌式检查井一般采纳实心粘土砖(长×宽×高为240mm×115mm×53mm)，在节省环保型社会形态下已禁止使用，砌体强度、抗渗性难以满意当前使用要求，且管口与检查井连接处的孔洞等无法保证密闭性。

模块式检查井材料为混凝土高频振捣后挤压而成，砌块强度高，通过灌芯等方式将模块连接成一体，整体强度高，抗剪、抗压力量突出，且砌块间缝隙均在灌芯时振捣封堵，保证了砌体的抗渗性能。

2)砌体进度方面。

砖砌检查井采纳单砖单块砌筑，且需拌制大量水泥砂浆，并在施工中需在砌体两面抹浆，才能起到微小的抗渗功能。

模块式检查井原材均为集中拌制，组砌过程中仅需对组合缝隙进行勾缝处理，之后均为重复性安装组砌操作，施工工艺简洁，现场质量状况易于掌握。

特殊是深度较大的检查井，组砌速度接近砖砌检查井。

2．2模块式检查井与传统钢筋混凝土式检查井对比1)砌体性能方面。

因模块式检查井中模块强度为MU10，且施工过程中采纳混凝土浇筑底板、包封管口、灌注模块芯孔，砌体整体材料与混凝土相同，砌体强度可媲美钢筋混凝土式检查井。

而由于模块大小固定，且模块内芯孔较小，灌芯施工中振捣效果优于钢筋混凝土式检查井，组砌后砌体外表美观，砌体的抗渗性能突出。

2)砌体进度方面。

混凝土模块式排水检查井施工工艺混凝土模块式排水检查井是一种新型的排水设施，具有结构简单、施工方便、受力明确等优点，适用于各种建筑工程。

本文将总结混凝土模块式排水检查井的施工工艺，以期为工程实践提供参考。

正文混凝土模块式排水检查井的构成主要由混凝土井壁墙体模块、砌筑砂浆、灌芯混凝土、包封混凝土、勾缝、座浆、抹三角灰等部分组成。

其中，混凝土井壁墙体模块是整个检查井的主体结构，其受力明确，能够承受较大的压力和荷载。

砌筑砂浆主要是用于将井壁墙体模块进行固定和连接，保证整个检查井的稳定性。

灌芯混凝土则是填充在井壁墙体模块之间，增加整个检查井的强度和稳定性。

包封混凝土则是用于将灌芯混凝土进行包裹，保证其不会裂开或脱落。

勾缝、座浆、抹三角灰等工艺则是用于保证整个检查井的美观和防水性能。

混凝土模块式排水检查井的施工工艺主要分为以下几个步骤：首先，根据设计图纸确定检查井的尺寸和结构，制作好混凝土井壁墙体模块。

其次，将井壁墙体模块按照设计要求进行排列和连接，用砌筑砂浆进行固定。

然后，将灌芯混凝土填充在井壁墙体模块之间，注意填充均匀和密实。

接着，用包封混凝土将灌芯混凝土进行包裹，保证其不会裂开或脱落。

最后，进行勾缝、座浆、抹三角灰等工艺，保证整个检查井的美观和防水性能。

混凝土模块式排水检查井的施工工艺具有施工方便、结构简单、受力明确等优点，适用于各种建筑工程。

在实际工程中，应根据具体情况进行施工设计和施工方案的制定，保证施工质量和工期的控制。

施工人员在墙体砌筑完成后，进行混凝土灌芯，灌芯时应采用振捣机进行振捣，确保混凝土密实。

灌芯混凝土应采用C25强度等级，混凝土配合比应符合设计要求。

2.2.8安装井圈、井盖在检查井墙体砌筑完成后，安装井圈和井盖。

井圈应采用C30强度等级的混凝土制作，井盖应采用符合规范要求的铸铁井盖。

安装时应注意井圈、井盖的水平度、垂直度，保证井盖平稳、牢固。

本文介绍了混凝土模块式排水检查井的适用范围和特点，以及施工工艺流程和操作要点。

混凝土模块检查井施工方案一、施工前准备认真研读施工图纸，掌握检查井的结构、尺寸、埋深等要求。

编制施工进度计划，明确各施工阶段的时间节点和关键任务。

准备施工所需材料，如混凝土模块、灌浆料、钢筋等，确保材料质量符合标准要求。

检查施工设备，如搅拌机、振动器、升降机等，确保设备正常运行。

组织施工队伍，进行安全教育和施工技术交底。

二、现场测量与选址根据施工图纸，进行现场测量，确定检查井的准确位置。

考虑地质条件、地下水位、周边建筑等因素，选择适宜的施工场地。

标记出井位，设立警示标志，确保施工安全。

三、基础施工清理施工场地，挖除杂草、树根等障碍物。

挖掘基础坑，按照设计图纸要求，确保坑底平整、无积水。

在基础坑内铺设钢筋，确保钢筋间距、直径等符合设计要求。

浇筑基础混凝土，保证混凝土密实、无空洞。

四、模块安装按照设计图纸要求，选择合适的混凝土模块。

使用升降机将模块吊至施工现场，确保模块稳定放置。

使用振动器对模块进行振动，确保模块与基础混凝土紧密结合。

检查模块间的接缝，确保接缝紧密、无渗漏。

五、混凝土灌浆在模块安装完成后，进行混凝土灌浆。

使用搅拌机将灌浆料搅拌均匀，确保灌浆料的质量。

从井口处开始灌浆，确保灌浆料充满整个井体。

使用振动器对灌浆料进行振动，确保灌浆料密实、无空洞。

六、管道铺设在检查井内部铺设排水管道，确保管道位置准确、坡度合适。

使用管卡将管道固定在井壁上，确保管道稳定、不脱落。

检查管道接口，确保接口紧密、无渗漏。

七、收尾工作在混凝土灌浆和管道铺设完成后，进行井口抹面工作。

清理施工现场，移除施工设备、剩余材料等。

对施工完成的检查井进行质量检查，确保井体完整、无渗漏。

八、质量、安全与环保控制施工过程中，严格按照施工图纸、施工规范进行施工，确保施工质量。

加强施工现场安全管理，确保施工人员的人身安全。

遵守环保要求，减少施工对周边环境的影响。

定期对施工质量、安全、环保等方面进行检查，发现问题及时整改。

本施工方案为混凝土模块检查井的基本施工流程，具体施工过程中，需根据实际情况进行调整和优化，确保施工顺利进行，同时保证施工质量、安全与环保。

高强度混凝土模块检查井施工工艺及方法
一、施工准备
1.准备工具和材料，如混凝土搅拌机、模板、钢筋、水泥、砂子等。

2.对施工现场进行清理，确保场地平整，无障碍物。

二、模板制作
1.根据检查井的尺寸要求，制作相应尺寸的模板。

2.将模板固定在施工现场的合适位置，确保其位置准确、稳固。

三、钢筋加工和安装
1.根据设计要求和施工图纸，对钢筋进行加工。

2.依据混凝土结构的要求，将钢筋按照一定的间隔和位置进行安装。

钢筋的连接点应采用焊接或捆扎的方法固定。

四、混凝土搅拌和浇注
1.依据混凝土施工比例，将水泥、砂子和水放入混凝土搅拌机进行搅拌。

2.将搅拌好的混凝土浇注到模板中，同时借助振捣棒或震动机，使混
凝土能够充分密实和排除气泡。

五、养护
1.在混凝土浇注后，及时进行养护措施。

可以采取撒水、覆盖保湿膜
等方法，以保持混凝土的水分，促进硬化。

2.施工后的第二天，对混凝土进行剥离，以保证混凝土的质量和强度。

六、验收
1.在施工完成后，对检查井进行外观质量的检查，如表面平整度、无
明显裂缝等，确保混凝土施工质量。

2.进行强度检测，常用的检测方法有抽芯试验和非破坏性检测等，以
确保检查井的强度达到要求。

总结：
高强度混凝土模块检查井的施工工艺和方法主要包括施工准备、模板
制作、钢筋加工和安装、混凝土搅拌和浇注、养护和验收等步骤。

施工过
程中要严格按照设计要求和施工图纸进行施工，保证混凝土的质量和强度，以确保检查井的结构牢固、耐久性强。

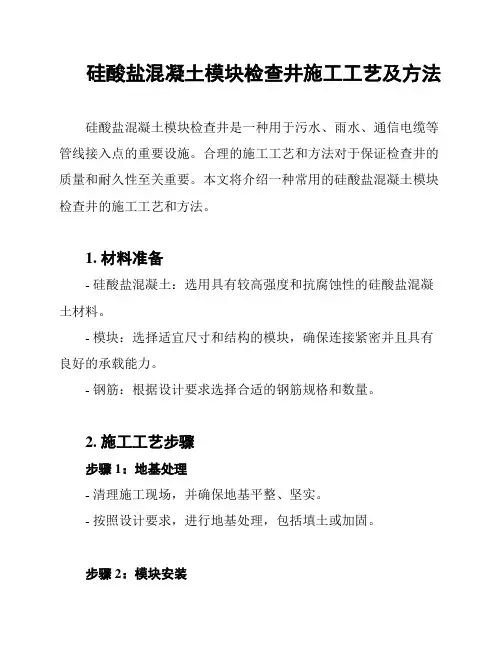

硅酸盐混凝土模块检查井施工工艺及方法硅酸盐混凝土模块检查井是一种用于污水、雨水、通信电缆等管线接入点的重要设施。

合理的施工工艺和方法对于保证检查井的质量和耐久性至关重要。

本文将介绍一种常用的硅酸盐混凝土模块检查井的施工工艺和方法。

1. 材料准备- 硅酸盐混凝土：选用具有较高强度和抗腐蚀性的硅酸盐混凝土材料。

- 模块：选择适宜尺寸和结构的模块，确保连接紧密并且具有良好的承载能力。

- 钢筋：根据设计要求选择合适的钢筋规格和数量。

2. 施工工艺步骤步骤1：地基处理- 清理施工现场，并确保地基平整、坚实。

- 按照设计要求，进行地基处理，包括填土或加固。

步骤2：模块安装- 按照设计布置模块，并严格按照规范进行模块连接。

- 在模块连接处使用合适的密封材料，确保检查井的密封性能。

步骤3：钢筋布置- 根据设计要求，按照规范进行钢筋的布置。

- 确保钢筋与模块连接紧密，并保证钢筋的覆盖层符合要求。

步骤4：混凝土浇筑- 按照设计要求，将硅酸盐混凝土均匀浇筑到模块内部。

- 使用振动器进行均匀震实，确保混凝土的密实性。

- 注意控制浇筑速度和浇筑厚度，避免出现开裂或质量不稳定的问题。

步骤5：养护- 在混凝土硬化初期，进行适当的养护，包括湿润保湿等措施。

- 根据设计和规范要求，进行养护时间的确定。

3. 注意事项- 施工过程中，严格按照设计要求和相关规范进行操作。

- 确保施工现场的安全，适当采取防护措施。

- 定期检查施工质量，并修复任何出现的缺陷。

硅酸盐混凝土模块检查井施工工艺和方法的正确实施可以保证检查井的质量和耐久性，提高其使用寿命和可靠性。

合理的材料选择、施工工艺步骤的执行和注意事项的遵守是确保施工质量的关键。

混凝土模块检查井施工工艺及方法混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

混凝土检查井施工方案及施工工艺一、引言混凝土检查井作为城市基础设施的重要组成部分，承担着排水、检修等功能。

本文旨在提出一种有效的混凝土检查井施工方案及施工工艺，以确保其质量和使用寿命。

二、施工前准备1. 设计方案根据地理条件和工程要求，制定合理的检查井设计方案，包括井底起伏、井身尺寸、进出水口位置等。

2. 材料准备选择优质的混凝土材料，确保其符合相关标准。

同时，准备好所需的钢筋、模板、脱模剂等。

三、施工步骤1. 准备工作在施工现场进行标线，确定检查井的位置和尺寸。

清理施工区域，并搭建好施工所需的临时支撑物和模板。

2. 打桩根据设计要求，在井底的位置打桩，确保桩的强度和稳定性。

用水平仪检验桩的垂直度，并进行相应调整。

3. 浇筑底板在井底的桩顶上设置底板模板，将预制的钢筋置入模板内。

浇筑混凝土底板时，要保证混凝土的均匀性和密实性。

4. 砌筑井身根据设计要求，制作合适尺寸的井身模板。

在底板上搭设好模板后，铺设和绑扎钢筋，并将混凝土逐层浇筑，注意振捣和密实。

5. 安装进出水口在模板的相应位置，安装进出水口。

确保其位置准确、连接牢固，并用胶水封住与混凝土亲接部分，防止渗漏。

6. 完成顶板待井身的混凝土达到设计强度后，安装顶板模板。

按照相同的施工工艺，进行混凝土的浇筑、振捣和密实。

7. 脱模和养护待混凝土达到养护期要求后，拆除模板，检查井即可完成。

在养护期间，要及时进行水养护，使混凝土获得良好的强度和耐久性。

四、施工注意事项1. 施工人员应熟悉施工图纸和工艺要求，保证施工的准确性和精确度。

2. 模板制作要牢固可靠，且具有良好的防渗性能。

3. 混凝土浇筑后，要及时进行振捣和密实，确保混凝土的密度。

4. 进出水口、井盖等构件的安装要牢固可靠，严禁出现渗漏。

5. 在混凝土养护期间，要按要求进行水养护，并防止外界因素的干扰。

五、总结通过本文的介绍，我们了解了混凝土检查井的施工方案及施工工艺。

在施工前的准备工作中，要充分考虑设计要求和材料准备。

预应力混凝土模块检查井施工工艺及方法1. 引言本文档介绍了预应力混凝土模块检查井的施工工艺及方法。

预应力混凝土模块检查井是一种用于排水、通信和电缆线的设施，具有较高的强度和耐久性。

正确的施工方法和工艺是确保检查井质量的关键。

2. 施工准备在开始施工前，需进行以下准备工作：- 准备施工图纸和设计文件；- 确保所需材料齐全，并符合设计要求；- 设备和工具的准备，包括混凝土搅拌机、模具等；- 确定施工现场，并进行清理和平整。

3. 施工工艺及方法3.1 基础施工1. 根据设计要求，在施工现场进行基础的标定和定位；2. 清理施工现场，确保基础施工区域清洁；3. 铺设隔离层，防止基础对周围土壤产生不良影响；4. 搭建模板，按照设计要求进行模板安装和调整；5. 浇筑混凝土基础，确保混凝土质量符合要求；6. 待混凝土达到设计强度后，拆除模板。

3.2 模块安装1. 准备模具，按照设计要求进行模具安装；2. 预应力钢筋的安装，确保钢筋数量、间距和位置符合设计要求；3. 混凝土的拌制和浇筑，确保混凝土质量符合要求；4. 安装预应力钢束，进行张拉和锚固；5. 根据设计要求，进行其它附件的安装，如进、出水管道等。

3.3 后续工艺1. 混凝土的养护，按照设计要求进行养护工作；2. 检查井的防水处理，使用合适的防水材料进行处理；3. 进行检查井的验收和测试，确保其功能和质量符合要求；4. 清理施工现场，整理周边环境。

4. 安全注意事项在进行预应力混凝土模块检查井施工时，需注意以下安全事项：- 确保施工现场的安全，遵守相关安全操作规程；- 预防施工过程中的意外伤害，使用个人防护装备；- 定期检查和维护使用的设备和工具，确保安全运行；- 严格遵守混凝土搅拌、浇筑等操作规范，避免发生事故。

5. 结论预应力混凝土模块检查井的施工工艺及方法是确保检查井质量的关键。

正确的施工准备、施工工艺和后续工艺保证了检查井的功能和耐久性。

在施工过程中，务必严格遵守安全注意事项，确保施工现场的安全和人员的安全。

混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

4、勾缝井壁应进行勾缝，随砌随勾缝，勾缝采用1：2水泥砂浆，在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。

混凝土模块检查井施工方案及工艺方法一、施工准备工作1.了解设计图纸和规范要求，确定施工计划和工艺方法。

2.准备施工所需的机械、工具和材料，包括混凝土搅拌机、吊车、水泥、砂、石、钢筋等。

二、施工工艺方法1.选址：根据设计要求，选择合适的位置进行检查井的建设。

2.清理场地：清理选定位置的杂物和灌木，清除可能影响施工的障碍物。

3.打地基：根据设计要求，进行地基的打桩或挖土工作，确保井基平稳和牢固。

4.建设模板：在地基上按照设计要求搭建模板，确保检查井的形状和尺寸正确。

5.安装钢筋：根据设计要求，在模板内部安装钢筋，加固井的结构。

6.浇灌混凝土：准备好混凝土材料后，使用搅拌机将混凝土搅拌均匀，然后将其倒入模板中，逐层浇筑。

7.振实混凝土：在浇灌混凝土的过程中，使用振动器对混凝土进行振实，使其密实均匀，提高强度。

8.表面处理：混凝土干燥后，用抹光工具对其表面进行抹光，使其平整光滑。

9.拆除模板：待混凝土完全干燥后，拆除模板，清理现场。

三、关键工艺措施1.混凝土质量检验：在施工过程中，应进行混凝土的质量检验，确保混凝土达到设计要求的强度和抗压能力。

2.模板使用：搭建模板时，要确保其牢固、稳定，不会因为施工过程中的振动而移位或倾斜。

3.混凝土振实：振实混凝土是确保井的强度和稳定性的重要工艺措施，振动器要操作得当，确保混凝土振实均匀。

四、施工安全措施1.施工现场要设置明显的施工标志和警示标志，避免行人进入工地和施工区域。

2.工人要穿戴齐全的个人防护装备，如安全帽、手套、防护鞋等。

3.搭建模板和振动混凝土时要注意人员站位和操作的安全性，确保工人不会受到伤害。

以上是混凝土模块检查井施工方案及工艺方法的详细介绍。

在实际施工中，要严格按照设计要求和规范进行施工，注重质量控制和安全管理，保证检查井的建设质量和使用安全。

砖砌混凝土模块检查井施工工艺及方法简介本文档旨在提供关于砖砌混凝土模块检查井施工工艺和方法的详细说明和指导。

以下是施工工艺的基本步骤和要点。

工艺步骤1. 准备工作：准备工作：- 根据设计要求和施工图纸，确定检查井的尺寸、位置和深度。

- 清理施工区域，移除杂物和垃圾。

- 准备施工所需的材料和工具，包括砖块、砂浆、水泥、水平仪、测量工具等。

2. 基础施工：基础施工：- 在设计要求的位置上进行基础的开挖和准备工作。

- 根据设计要求和施工图纸，进行基础的混凝土浇筑和加固。

3. 砖砌施工：砖砌施工：- 根据设计要求和施工图纸，进行检查井内部的砖砌施工。

- 使用砂浆将砖块垒砌成稳固的结构，并保证砖缝的均匀和紧密。

4. 井盖施工：井盖施工：- 根据设计要求和施工图纸，制作井盖。

- 使用适当的材料和施工工艺，将井盖安装到检查井上。

5. 养护和验收：养护和验收：- 在施工完成后，进行必要的养护工作，例如覆盖保护、湿润养护等。

- 进行检查井的验收，并确保满足设计要求和相关标准。

施工方法要点- 确保施工过程中遵循安全操作规范，包括穿戴个人防护装备和使用安全工具。

- 合理选择和使用建筑材料，确保其质量和符合设计要求。

- 施工过程中要注意尺寸的精确度，确保检查井的准确位置和尺寸。

- 严格按照施工图纸和设计要求进行施工，确保施工质量和结构稳定性。

- 定期监督和检查施工过程，确保质量控制和工程进度。

本文档提供了砖砌混凝土模块检查井施工的基本步骤和要点，但仅供参考。

具体的施工工艺和方法应根据实际情况和设计要求进行调整和实施。

隧道衬砌混凝土模块检查井施工工艺及方法引言本文档旨在介绍隧道衬砌混凝土模块检查井施工的工艺和方法。

隧道衬砌混凝土模块检查井是隧道工程中重要的结构组成部分之一，对于隧道的安全和稳定性至关重要。

施工工艺以下是隧道衬砌混凝土模块检查井的施工工艺步骤：1. 准备材料：在施工前，确保所有需要的材料准备充分，包括混凝土、钢筋、模板等。

准备材料：在施工前，确保所有需要的材料准备充分，包括混凝土、钢筋、模板等。

2. 搭建模板：根据设计要求，搭建模板以成形检查井的形状和尺寸。

确保模板牢固且符合要求。

搭建模板：根据设计要求，搭建模板以成形检查井的形状和尺寸。

确保模板牢固且符合要求。

3. 安装钢筋：在模板内安装钢筋，以增强检查井的结构强度和稳定性。

根据设计要求和施工图纸布置钢筋。

安装钢筋：在模板内安装钢筋，以增强检查井的结构强度和稳定性。

根据设计要求和施工图纸布置钢筋。

4. 浇筑混凝土：将准备好的混凝土倒入模板中，确保混凝土均匀分布，并用振动器震动以排出空气和保证混凝土的密实性。

浇筑混凝土：将准备好的混凝土倒入模板中，确保混凝土均匀分布，并用振动器震动以排出空气和保证混凝土的密实性。

5. 养护：在混凝土浇筑完成后，进行及时的养护措施，以保持混凝土的湿润和适当的温度，促进混凝土的强度发展。

养护：在混凝土浇筑完成后，进行及时的养护措施，以保持混凝土的湿润和适当的温度，促进混凝土的强度发展。

6. 拆除模板：待混凝土养护完成后，拆除模板，检查井施工完成。

拆除模板：待混凝土养护完成后，拆除模板，检查井施工完成。

施工方法以下是隧道衬砌混凝土模块检查井的施工方法要点：1. 施工人员：确保施工人员具有相关的技术经验和操作证书，熟悉施工要求和安全规范。

施工人员：确保施工人员具有相关的技术经验和操作证书，熟悉施工要求和安全规范。

2. 施工设备：使用符合标准的施工设备，并确保设备处于良好的工作状态。

严格按照操作规程进行操作，确保施工质量。

模块检查井现场施工工艺文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-(一)施工工艺准备工作一混凝土垫层—井室砌筑一流槽一踏步安装一盖板安装—井筒砌筑—抹面勾缝—讲圈及井盖安装。

(三)材料准备1．选择配套模块。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即 1100圆形检查井采用11oo弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3．灌孔。

砼灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至灌注最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。

芯浇灌最好连续，确保砼连续性和整体粘结性。

混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

4、勾缝井壁应进行勾缝，随砌随勾缝，勾缝采用1：2水泥砂浆，在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。
