乘用车车身防腐密封及排水设计指南首先，乘用车车身的防腐密封设计需要考虑车辆各个部件的材料选择和密封方式。
车身的各个构件包括车门、车顶、车尾等，这些构件都需要具备一定的防腐能力。
因此，在材料选择上应优先选择能够有效抵御湿润环境和腐蚀性物质侵蚀的材料，如不锈钢、镀锌钢板等。
此外，还可以通过涂覆防腐油漆或防腐涂层的方式来增强车身的防腐能力。
其次，在乘用车车身的设计上，需要考虑到防水排水系统的布局和设计。
这些系统可以有效地防止车辆内部积水和雨水渗入车身，从而减少车辆受到腐蚀的风险。
在车门、车顶和车尾等部位都应设置排水孔或排水槽，以便及时排水。
同时，应将排水系统与车辆底盘的防锈涂层相结合，以确保车身的完整性和排水效果。
此外，还应对车辆底盘进行必要的防腐处理和密封设计。
底盘是车辆最容易受到腐蚀的部位，特别是在行驶过程中可能会与湿润的道路表面接触，因此需要进行特殊的防腐处理。
一种常见的处理方法是采用防锈涂层或底盘防护板，以保护底盘的完整性和耐久性。
另外，在乘用车车身的设计中，还应注意门窗的密封性能。
门窗是车辆与外界环境接触最密切的部位，其密封性能直接关系到车辆内部的舒适性和防腐能力。
因此，在门窗的设计中应选择密封性好的材料，如橡胶密封条，并且确保门窗的安装紧密，以防止湿气和雨水的侵入。
最后，为了确保乘用车车身的防腐密封效果，还需要进行必要的检测和维护。
在生产过程中，应检测车身各个部位的密封性能和防腐涂层的质量，以确保其符合设计要求。
在使用过程中，还需定期检查和清洗车身，及时处理车身上的防腐涂层破损或受损的地方，保持其良好的防腐能力。
综上所述，乘用车车身的防腐密封及排水设计对于车辆的耐久性和耐腐蚀能力至关重要。
通过选择合适的材料和密封方式，布置合理的防水排水系统以及进行必要的检测和维护，可以使乘用车车身在湿润环境中保持良好的防腐能力，延长其使用寿命。

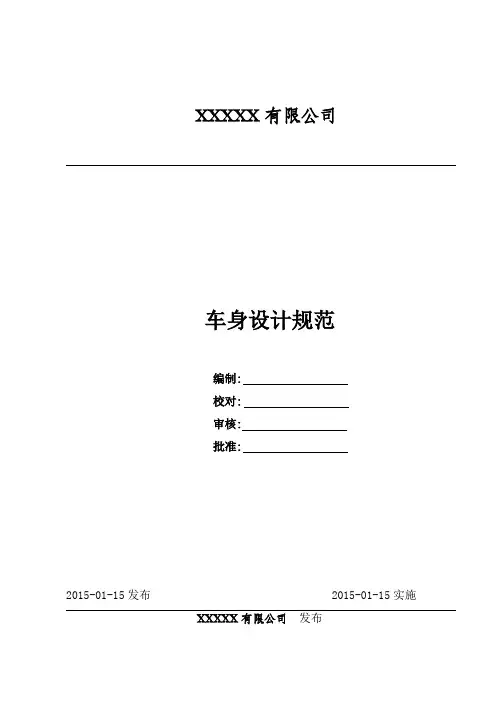

XXXXX有限公司车身设计规范编制:校对:审核:批准:2015-01-15发布 2015-01-15实施XXXXX有限公司发布前言为了使本公司白车身结构设计满足冲压、装配、焊接、涂装等工艺要求，并且车身结构要满足强度、刚度、密封等需要，特参考国内外各种白车身结构及各种工艺要求，结合本公司已经开发车型的经验，编制此规范，使本公司设计人员在白车身结构设计过程中，尽可能避免因经验不足造成设计缺陷或错误、最大限度地提高设计成功率以减少不必要的返工、节约开发成本及制造成本、并便于技术交流、提高白车身结构设计的质量。
一、冲压件设计规范1.孔1.1钣金上的冲孔设计要与钣金冲压方向一致。
1.2孔的公差表示方法1.3过线孔1.3.1过线孔翻边1.3.1.1过线孔翻边至少要3mm高。
此翻边对钣金起加强作用，防止在安装过程中产生变形，从而影响此孔的密封性。
1.3.1.2如果通过过线孔的零件是面积≤6的固体，或者钣金足够厚，使其在不借助翻边时也能够承受住过线孔安装时的压力，那么此过线孔可以不翻边。
1.3.2过线孔所在平面尺寸1.3.2.1过线孔为圆孔(半径设为Rmm)时，孔周圈的平面半径应为(R+6)mm1.3.2.2过线孔为方孔时，孔周边的平面尺寸应比孔各边尺寸大6mm。
1.4法兰孔1.4.11.5排水孔1.5.1排水孔设计在车身内部空腔的最低处，其直径一般为6.5mm。
1.5.2对于车身内部加固的防撞梁，应同样在其空腔的最低处布置排水孔。
1.5.3在车身结构件的空腔及凹陷处必须布置排水孔。
1.6空调管路过孔1.7螺栓过孔1.8管道贯通孔2.圆角2.1对于在同一个件上喷涂两种不同颜色的零件，要设计分界特征，并且最小特征圆角为1.5mm。
3.边3.1密封边3.1.1行李箱下端3.1.1.1.为了使水排出止口，如图所示需要留出3.0mm的间隙。
3.1.1.2安装用止口应该具备恒定的高度和厚度（用于弯角的凸缘除外）。
3.1.1.3车门开口周围的止口厚度变化，包括制造变差的范围通常在1.8mm至6.0mm之间。
汽车车身密封条设计指南随着汽车工业的不断发展，汽车车身密封条的设计变得越来越重要。
车身密封条不仅可以提供车辆的密封性和隔音性能，还可以防止水、灰尘、空气和噪音的进入。
因此，合理的车身密封条设计对于确保车辆安全、提高驾驶舒适性和保证车辆的性能至关重要。
在设计汽车车身密封条时，需要考虑以下几个方面：1.材料选择：车身密封条应使用耐磨损、耐高温、耐油、耐老化的材料。
常用的材料包括橡胶、硅胶和聚氨酯等。
根据不同部位的需求，可选择不同材料的组合，以确保车辆密封性能的最佳效果。
2.结构设计：车身密封条的结构设计应合理，以适应车辆的形状和变形。
密封条应具有一定的弹性和柔韧性，以便适应车身的变形和振动。
同时，密封条的粘接和连接方式也需要考虑，以确保密封条的牢固性。
3.密封性能：车身密封条的主要作用是提供优异的密封性能。
因此，在设计密封条时，应考虑到车身各个部位的密封需求，并在相应的部位设置合适的密封条。
例如，车门密封条应能有效防止水和空气的渗透，保持车内的干燥和静音。
车窗密封条则需要提供良好的密封性能，以防止噪音的进入。
4.防水性能：车身密封条应具备优异的防水性能，尤其是在紧急情况下，如暴雨等。
因此，在设计密封条时，应考虑到雨水的流向和水压力，并在相应的部位设置排水孔，以确保雨水能够迅速排出车辆。
5.耐久性：车身密封条的设计应具备良好的耐久性。
在选择材料时，应优先选择耐老化和耐磨损的材料。
此外，密封条的安装方式也需严密，以确保密封条长期有效。
6.生产成本和工艺：车身密封条的设计应考虑到生产成本和工艺因素。
在确保密封性能的前提下，尽量选择成本较低的材料，并优化生产工艺，以提高生产效率和降低生产成本。
综上所述，汽车车身密封条的设计是一项综合性工作，需要考虑到材料选择、结构设计、密封性能、防水性能、耐久性以及生产成本和工艺等多个方面。
合理的设计能够提高车辆的密封性和隔音性能，提高驾驶舒适性，保证车辆的性能和安全。
因此，对于汽车制造商和设计师来说，对车身密封条的设计需给予足够的重视。
汽车车身结构与设计复习题1.车身设计的特点是什么？车身设计是新车型开发的主要内容。
车身造型设计是车身设计的关键环节。
人机工程学在车身设计中占有极重要的位置。
车身外形应重点体现空气动力学特征。
轻量化、安全性和高刚性是车身结构设计的主题。
新材料、新工艺的应用不断促进车身设计的发展。
市场要素车身设计中选型的前提。
车身设计必须遵守有关标准和法规的要求2.现代汽车车身发展趋势主要是什么？车身设计及制造的数字化（1）虚拟造型技术(CAS)。
（2）计算机辅助设计(CAD)。
（3）计算机辅助分析(CAE)。
（4）计算机辅助制造(CAM)。
流体分析CFD：车身静态刚度、强度和疲劳寿命分析：整车及零部件的模态分析：汽车安全性及碰撞分析：NHV(Noise Vibration Harshness)分析：塑性成型模拟技术：（5）虚拟现实技术。
（6）人机工程模拟技术。
新型工程材料的应用及车身的轻量化更趋向于人性化和空间的有效利用利用空气动力学理论，使整体形状最佳化采用连续流畅、圆滑多变的曲面采用平滑化设计车身结构的变革：取消中柱，前后车门改为对开；车内地板低平化；四轮尽量地布置在四个角大客车向轻量化和曲面圆滑方向发展将货车驾驶室和货箱的造型统一3.简述常用车身材料的特点和用途。
钢板冷冲压钢板等。
汽车车身制造的主要材料，占总质量的50%。
主要用于外覆盖件和结构件,厚度为0.6-2.0mm。
车门、顶盖、底板等复盖件用薄钢板均是冷轧板，大梁、横粱、保险杆等均是热轧钢。
轻量化迭层钢板迭层钢板是在两层超薄钢板之间压入塑料的复合材料，表层钢板厚度为0.2～0.3mm，塑料层的厚度占总厚度的25％～65％。
与具有同样刚度的单层钢板相比，质量只有57％。
隔热防振性能良好，主要用于发动机罩、行李箱盖、车身底板等部件。
铝合金铝合金具有密度小（ 2.7g/cm3）、比强度高、耐锈蚀、热稳定性好、易成形、可回收再生等优点。
镁合金在镁材中添加一些其它的金属元素，例如铝、锌或者铝、锰等，变成了一种具有较高强度和刚度，具有良好铸造性能和减振性能的轻质合金材料。
XX公司企业规范编号xxxx-xxxx汽车设计-汽车用密封条设计规范模板汽车用密封条设计规范1 范围本规范规定了汽车用密封条的设计规范要求。
本规范适用于新开发的M1类车辆。
2 规范性引用文件无3 术语与定义下列术语和定义适用于文件。
2.1 密封系统密封系统最基本的目的是保证车体的密封，阻止车外的尘、沙、雨，雪及噪音进入车内。
4 密封系统分类对于汽车的密封，一般分为三大类。
对于密封系统的规范，本文只针对第三类进行描述。
4.1 车身本体的密封即车身骨架焊接总成时的钣金接触缝隙等的密封，一般采用密封胶进行密封；另外在钣金进行总成时或车身附件进行安装时所留的诸多工具过孔以及线束过孔，通常需要增加专门的堵盖进行密封；4.2 装配后非活动部件与车身钣金的密封如前风窗、后风窗、车门三角窗、侧围固定玻璃等，一般车门上的三角窗玻璃考虑到需要拆卸，因此采用注塑胶条进行密封与固定，其它在车身上的固定玻璃多采用密封胶进行密封与紧固：车门护板、内外三角块及后视镜等塑料件的安装卡扣，在设计上也要有一定的密封功能；4.3 活动部件的密封如前、后车门、行李箱、车门玻璃等经常活动部件的密封，一般要设计专门的密封条进行密封；由于此类密封件对耐久和弹性都有较高的要求，因此一般都需要用橡胶材料或TPE材料制成。
5 密封条的设计要求5.1 密封系统的设计理念a) 满足密封要求：使密封条有合适的压缩量与足够的接触面积，保证密封条在公差范围内具有良好的密封效果；b) 满足工艺要求：密封条断面及接角的实际应该利于工艺生产，且易于产品一致性的控制；c) 满足外观要求：密封条的设计外观应该具有良好的外观效果，且外观质量一致性容易控制；d) 满足装配要求：满足插拔力要求，既能易于装配，又能保证不易脱落；e) 满足开关门力矩要求：整个车门的开关门力矩保持在25kgf 左右；f) 借鉴了公司以往的研发成果，并吸取其它车厂的优点；将大量的密封断面实现标准化，令它们可以在不同品牌和不同级别的车型中实现共享，这将极大地降低车型的开发费用、周期以及生产环节的制造成本。

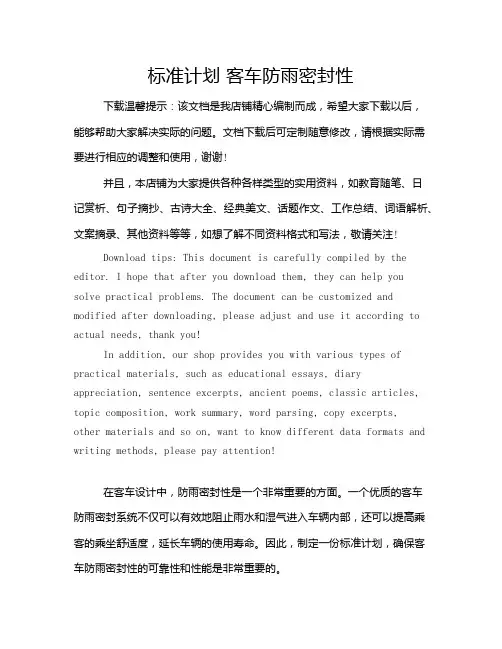

标准计划客车防雨密封性下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
