普通乘用车白车身防腐设计指导规范白车身防腐设计是指普通乘用车在制造过程中，为了延长车身使用寿命和提高抗腐蚀性能而采取的一系列措施。
下面是普通乘用车白车身防腐设计的指导规范。
一、材料选择1.1钢材选择：应选择高强度、耐腐蚀性好的钢材，如镀锌钢板、不锈钢板等。
1.2薄板选择：应选择材质均匀、表面质量好、耐腐蚀性好的薄板。
二、涂层设计2.1防腐底漆：在白车身涂装前，应先进行底漆涂装，以增强涂层的附着力和耐腐蚀性。
2.2腻子层：在底漆干燥后，应进行腻子层处理，以充填车身表面的凹凸不平，提高涂装的平整度。
2.3面漆：应选用耐候性好、耐腐蚀性好的面漆，以保持车身涂层的稳定性和美观性。
三、装配设计3.1隔离设计：应将易受腐蚀的零部件与车身表面隔离，减少腐蚀的可能性。
3.2悬挂部件：应采用抗腐蚀性能好的材料制造，如不锈钢等。
3.3密封设计：应加强车身密封，防止水分侵入车身内部，造成腐蚀。
四、加工工艺4.1导电性处理：在车身制造过程中，应进行导电性处理，以保证涂层的附着性和防腐性。
4.2表面处理：在车身制造过程中，应进行表面处理，如除锈、去油等，以减少涂装过程中的污染。
4.3焊接工艺：应采用适当的焊接工艺，以减少热影响区域的腐蚀。
五、质量控制5.1涂装质量：应加强涂装工艺的控制，确保涂层的质量和厚度。
5.2检测与修复：应进行涂层的定期检测，一旦发现涂层存在问题，应及时进行修复。
六、维护和保养6.1清洁保养：应定期对车身进行清洁和保养，防止车身表面积存污垢和腐蚀物。
6.2防腐处理：应定期对车身进行防腐处理，在时间和成本允许的情况下，可以进行补漆等措施。
在普通乘用车白车身防腐设计中，以上所述的指导规范可作为参考，但具体的设计和工艺还需根据实际情况和生产工艺来确定。
只有通过合理的材料选择、涂层设计、装配设计、加工工艺以及质量控制等方面的综合考虑，才能保证普通乘用车白车身防腐设计的有效性和可靠性，延长车身的使用寿命。
乘用车车身防腐密封及排水设计指南首先，乘用车车身的防腐密封设计需要考虑车辆各个部件的材料选择和密封方式。
车身的各个构件包括车门、车顶、车尾等，这些构件都需要具备一定的防腐能力。
因此，在材料选择上应优先选择能够有效抵御湿润环境和腐蚀性物质侵蚀的材料，如不锈钢、镀锌钢板等。
此外，还可以通过涂覆防腐油漆或防腐涂层的方式来增强车身的防腐能力。
其次，在乘用车车身的设计上，需要考虑到防水排水系统的布局和设计。
这些系统可以有效地防止车辆内部积水和雨水渗入车身，从而减少车辆受到腐蚀的风险。
在车门、车顶和车尾等部位都应设置排水孔或排水槽，以便及时排水。
同时，应将排水系统与车辆底盘的防锈涂层相结合，以确保车身的完整性和排水效果。
此外，还应对车辆底盘进行必要的防腐处理和密封设计。
底盘是车辆最容易受到腐蚀的部位，特别是在行驶过程中可能会与湿润的道路表面接触，因此需要进行特殊的防腐处理。
一种常见的处理方法是采用防锈涂层或底盘防护板，以保护底盘的完整性和耐久性。
另外，在乘用车车身的设计中，还应注意门窗的密封性能。
门窗是车辆与外界环境接触最密切的部位，其密封性能直接关系到车辆内部的舒适性和防腐能力。
因此，在门窗的设计中应选择密封性好的材料，如橡胶密封条，并且确保门窗的安装紧密，以防止湿气和雨水的侵入。
最后，为了确保乘用车车身的防腐密封效果，还需要进行必要的检测和维护。
在生产过程中，应检测车身各个部位的密封性能和防腐涂层的质量，以确保其符合设计要求。
在使用过程中，还需定期检查和清洗车身，及时处理车身上的防腐涂层破损或受损的地方，保持其良好的防腐能力。
综上所述，乘用车车身的防腐密封及排水设计对于车辆的耐久性和耐腐蚀能力至关重要。
通过选择合适的材料和密封方式，布置合理的防水排水系统以及进行必要的检测和维护，可以使乘用车车身在湿润环境中保持良好的防腐能力，延长其使用寿命。

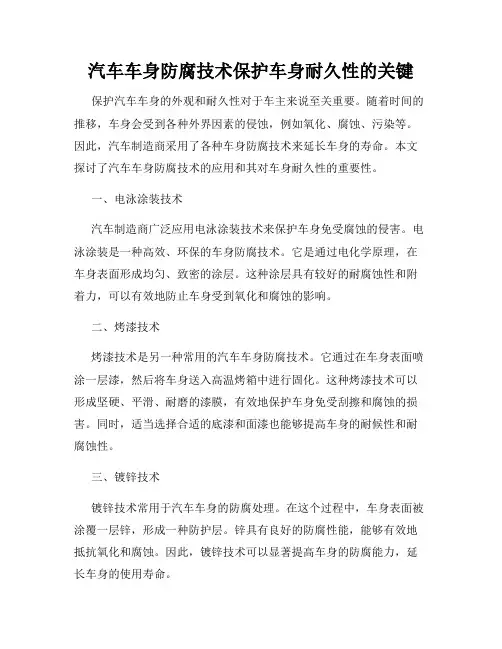

汽车车身防腐技术保护车身耐久性的关键保护汽车车身的外观和耐久性对于车主来说至关重要。
随着时间的推移，车身会受到各种外界因素的侵蚀，例如氧化、腐蚀、污染等。
因此，汽车制造商采用了各种车身防腐技术来延长车身的寿命。
本文探讨了汽车车身防腐技术的应用和其对车身耐久性的重要性。
一、电泳涂装技术汽车制造商广泛应用电泳涂装技术来保护车身免受腐蚀的侵害。
电泳涂装是一种高效、环保的车身防腐技术。
它是通过电化学原理，在车身表面形成均匀、致密的涂层。
这种涂层具有较好的耐腐蚀性和附着力，可以有效地防止车身受到氧化和腐蚀的影响。
二、烤漆技术烤漆技术是另一种常用的汽车车身防腐技术。
它通过在车身表面喷涂一层漆，然后将车身送入高温烤箱中进行固化。
这种烤漆技术可以形成坚硬、平滑、耐磨的漆膜，有效地保护车身免受刮擦和腐蚀的损害。
同时，适当选择合适的底漆和面漆也能够提高车身的耐候性和耐腐蚀性。
三、镀锌技术镀锌技术常用于汽车车身的防腐处理。
在这个过程中，车身表面被涂覆一层锌，形成一种防护层。
锌具有良好的防腐性能，能够有效地抵抗氧化和腐蚀。
因此，镀锌技术可以显著提高车身的防腐能力，延长车身的使用寿命。
四、防石漆涂装技术防石漆涂装技术是为了保护汽车车身免受碰撞、石子击打等外界因素的损害。
这种技术通过在车身表面喷涂一层特殊的防石漆，形成一种坚硬、耐磨的防护层。
这种涂层可以有效地阻挡石子的冲击，减少车身表面的划擦和磨损，保护车身的美观和耐久性。
总之，汽车车身防腐技术对于保护车身的外观和延长其使用寿命具有重要意义。
电泳涂装技术、烤漆技术、镀锌技术和防石漆涂装技术都是常用的车身防腐技术。
这些技术能够有效地防止车身受到氧化、腐蚀和外界因素的损害，保护车身的美观和耐久性。
对于每一辆汽车来说，选择适当的防腐技术，定期进行车身维护和保养是至关重要的，以确保车辆的长期使用和价值的保持。

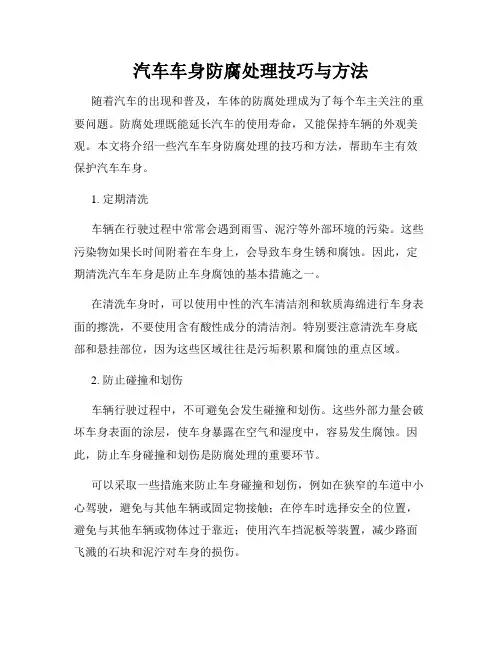

汽车车身防腐处理技巧与方法随着汽车的出现和普及，车体的防腐处理成为了每个车主关注的重要问题。
防腐处理既能延长汽车的使用寿命，又能保持车辆的外观美观。
本文将介绍一些汽车车身防腐处理的技巧和方法，帮助车主有效保护汽车车身。
1. 定期清洗车辆在行驶过程中常常会遇到雨雪、泥泞等外部环境的污染。
这些污染物如果长时间附着在车身上，会导致车身生锈和腐蚀。
因此，定期清洗汽车车身是防止车身腐蚀的基本措施之一。
在清洗车身时，可以使用中性的汽车清洁剂和软质海绵进行车身表面的擦洗，不要使用含有酸性成分的清洁剂。
特别要注意清洗车身底部和悬挂部位，因为这些区域往往是污垢积累和腐蚀的重点区域。
2. 防止碰撞和划伤车辆行驶过程中，不可避免会发生碰撞和划伤。
这些外部力量会破坏车身表面的涂层，使车身暴露在空气和湿度中，容易发生腐蚀。
因此，防止车身碰撞和划伤是防腐处理的重要环节。
可以采取一些措施来防止车身碰撞和划伤，例如在狭窄的车道中小心驾驶，避免与其他车辆或固定物接触；在停车时选择安全的位置，避免与其他车辆或物体过于靠近；使用汽车挡泥板等装置，减少路面飞溅的石块和泥泞对车身的损伤。
3. 表面处理汽车车身的表面处理是保持车身防腐的重要手段之一。
可以使用车蜡、车衣等涂层来保护车身表面不被污染物腐蚀。
车蜡是一种常用的汽车表面保护涂层，它能够形成一层保护膜，阻挡空气和湿度对车身的腐蚀。
使用车蜡前需要先清洗车身，并确保车身表面干燥。
然后均匀涂抹车蜡，并等待一段时间使其干燥，最后用干净的软布擦拭车身表面，使其光亮如新。
车衣是一种高科技的汽车保护涂层，能够形成无形的保护膜，能有效防止污染物、酸雨等对车身的侵蚀。
使用车衣需要专业的施工人员或者前往汽车美容店进行保养。
4. 防腐涂装对于经常行驶在恶劣环境下的车辆，如沿海地区、高寒地区等，车身表面处理往往不足以保护车身免受腐蚀。
这时，可以考虑进行防腐涂装，给车身增加一层额外的保护。
防腐涂装一般采用喷涂的方式进行，可以选择专业的汽车维修店或者涂装店进行施工。
乘用车车身防腐密封及排水设计指南1 范围本指南明确了乘用车白车身防腐密封及排水设计原则、各分级面的干湿分区、腐蚀环境分级，规范提供了湿区排水主要措施、干湿联通面密封措施和白车身防腐工艺方案及其选用指导方法。
本指南适用于乘用车白车身防腐密封及排水方案设计，其它车型的车身防腐密封及排水设计工作可参考本指南。
2 规范性引用文件下列标准对于本文件的应用是必不可少的。
凡是注明日期的引用文件，其随后所有的修改（不包括勘误内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究使用这些文件最新版本的可能性。
QC/T 732 乘用车强化腐蚀试验方法T/CSAE 69 乘用车整车强化腐蚀试验评价方法T/CSAE 92 普通乘用车白车身防腐结构设计指导规范3 术语和定义下列术语和定义适用于本文件。
3.1 白车身按T/CSAE 92定义。
3.2 湿区面整车行驶或露天放置，允许雨水、洗车水、路面积水等流经的钣金表面。
3.3 干区面整车行驶或露天放置，不允许雨水、洗车水、路面积水等流经的的钣金表面。
3.4 干湿分区密封面干湿区联通的分界面,如孔洞及钣金搭接缝隙等。
4 白车身防腐密封及排水设计步骤a）根据车身结构和防水等级，确定各级面干湿分区及其腐蚀环境等级（详见第5章）。
b）根据车身水的流向，为湿区面进行排水设计（详见第6章），干区面无需排水设计，仅需要满足工艺要求。
c）确定干湿分区密封面，开展密封设计（详见第7章）。
d）依据防腐目标和各防腐工艺方案在环境中防锈能力，选择防腐工艺方案（详见第8章）。
5 白车身各级面干湿分区及其腐蚀环境等级5.1白车身各级面干湿分区依据干湿区的定义和常规车身防水等级，车身各级面干湿分区见下表1（下表为干湿区设定参考，部分车型略有不同，可按具体产品设计防水等级和干湿区定义优化分区设定）。
表1 车身各级面干湿分区可见面车外可以直接看到的表面车底举起直接看到的表面打开四门两盖可见的面⏹湿区⏹湿区⏹湿区被装配件覆盖面乘员舱外被装配件覆盖的表面机舱内被装配件覆盖的表面乘员舱内/尾门内板被装配件覆盖的表面四门与发盖被装配件覆盖的表面⏹湿区⏹湿区⏹干区⏹湿区内腔/搭接面白车身开闭件⏹A,B,C柱下膨胀胶的上部：干区⏹其他为湿区⏹湿区⏹干区5.2白车身腐蚀环境等级依据白车身各位置的腐蚀强度，白车身工作环境分4个等级,见表2 。
乘用车车身防腐密封及排水设计指南1 范围本指南明确了乘用车白车身防腐密封及排水设计原则、各分级面的干湿分区、腐蚀环境分级，规范提供了湿区排水主要措施、干湿联通面密封措施和白车身防腐工艺方案及其选用指导方法。
本指南适用于乘用车白车身防腐密封及排水方案设计，其它车型的车身防腐密封及排水设计工作可参考本指南。
2 规范性引用文件下列标准对于本文件的应用是必不可少的。
凡是注明日期的引用文件，其随后所有的修改（不包括勘误内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究使用这些文件最新版本的可能性。
QC/T 732 乘用车强化腐蚀试验方法T/CSAE 69 乘用车整车强化腐蚀试验评价方法T/CSAE 92 普通乘用车白车身防腐结构设计指导规范3 术语和定义下列术语和定义适用于本文件。
3.1 白车身按T/CSAE 92定义。
3.2 湿区面整车行驶或露天放置，允许雨水、洗车水、路面积水等流经的钣金表面。
3.3 干区面整车行驶或露天放置，不允许雨水、洗车水、路面积水等流经的的钣金表面。
3.4 干湿分区密封面干湿区联通的分界面,如孔洞及钣金搭接缝隙等。
4 白车身防腐密封及排水设计步骤a）根据车身结构和防水等级，确定各级面干湿分区及其腐蚀环境等级（详见第5章）。
b）根据车身水的流向，为湿区面进行排水设计（详见第6章），干区面无需排水设计，仅需要满足工艺要求。
c）确定干湿分区密封面，开展密封设计（详见第7章）。
d）依据防腐目标和各防腐工艺方案在环境中防锈能力，选择防腐工艺方案（详见第8章）。
5 白车身各级面干湿分区及其腐蚀环境等级5.1白车身各级面干湿分区依据干湿区的定义和常规车身防水等级，车身各级面干湿分区见下表1（下表为干湿区设定参考，部分车型略有不同，可按具体产品设计防水等级和干湿区定义优化分区设定）。
表1 车身各级面干湿分区可见面车外可以直接看到的表面车底举起直接看到的表面打开四门两盖可见的面⏹湿区⏹湿区⏹湿区被装配件覆盖面乘员舱外被装配件覆盖的表面机舱内被装配件覆盖的表面乘员舱内/尾门内板被装配件覆盖的表面四门与发盖被装配件覆盖的表面⏹湿区⏹湿区⏹干区⏹湿区内腔/搭接面白车身开闭件⏹A,B,C柱下膨胀胶的上部：干区⏹其他为湿区⏹湿区⏹干区5.2白车身腐蚀环境等级依据白车身各位置的腐蚀强度，白车身工作环境分4个等级,见表2 。
汽车的车身涂装和防腐处理车身涂装和防腐处理是汽车制造过程中至关重要的环节，这不仅决定了汽车外观的美观程度，更关乎汽车使用寿命和性能。
下面将从涂装工艺和防腐处理方面展开讨论。
一、涂装工艺汽车涂装工艺在现代汽车制造中扮演着重要角色。
常见的涂装工艺包括底漆、面漆和清漆三个层次。
底漆负责填充、修补和防锈，面漆则赋予汽车颜色和光泽，清漆则用于保护面漆。
在实施涂装工艺时，需要注意以下几个方面：1. 表面预处理：在涂装前，需要对汽车车身进行彻底清洁，确保表面不存在油污、灰尘等杂质。
此外，还需进行打磨和除锈处理，以保证底漆的附着力和防腐效果。
2. 底漆施工：底漆是涂装过程中的重要一步，它能够填补车身表面的微小凹陷和毛孔，提高面漆的附着力。
在选择底漆时，需要考虑到其粘附性、耐磨性和耐候性等因素。
3. 面漆喷涂：面漆是决定汽车外观的关键之一，其颜色和光泽将直接影响消费者的视觉体验。
因此，在进行面漆喷涂前，需要进行仔细的调色、稀释和喷涂控制，以确保颜色均匀、光泽度高。
4. 清漆涂覆：清漆作为最外层的保护层，能够有效地防止紫外线、酸雨等外界因素对车身的侵蚀。
在涂覆清漆时，需要注意涂层均匀、厚度适宜，以提供足够的防护能力。
二、防腐处理汽车作为大型机械设备，经常处于潮湿、冷热等恶劣环境中运行，容易受到腐蚀和锈蚀的影响。
因此，为了延长汽车的使用寿命，必须对车身进行防腐处理。
以下是一些常见的防腐处理方法：1. 电泳防腐：电泳是一种常见的涂装工艺，它利用电化学作用将涂料均匀附着在汽车车身表面，提供良好的防腐效果。
电泳防腐不仅能够减少腐蚀，还可提高车身的耐久性。
2. 防锈喷涂：在汽车制造过程中，可以在车身内部进行防锈喷涂。
这种方法能够有效地隔绝空气和水分，防止锈蚀的发生。
同时，还应注意对车身内部空腔进行排水处理，以免水分滞留导致腐蚀。
3. 金属表面处理：金属表面处理是防止汽车腐蚀的重要一步。
通常采用的方法包括化学处理、电镀和镀膜等，以增加金属的防腐性和耐久性。
轿车车身防腐结构及材料应用随着汽车工业的发展，轿车车身防腐结构和材料的应用越来越受到人们的。
车身防腐结构的设计和材料的选择对于汽车的耐久性和安全性具有重要意义。
本文将介绍轿车车身防腐结构及材料应用的背景和意义，车身防腐结构的类型和特点，材料的分类及应用，并分析未来发展趋势。
轿车车身在使用过程中会受到环境因素的影响，如紫外线、雨水、尘土等，这些因素会导致车身结构的腐蚀和损坏。
因此，车身防腐结构及材料的应用显得尤为重要。
良好的防腐结构可以提高汽车的耐久性，延长其使用寿命，同时也能提高汽车的安全性能。
传统车身防腐结构通常采用镀锌钢板、涂装工艺和空腔注蜡等方式。
镀锌钢板具有较好的防腐蚀性能，涂装工艺则能够有效地保护车身表面，防止腐蚀。
空腔注蜡可以在车身空腔内部形成一层保护膜，防止水分和尘土等进入空腔内部。
轻量型车身防腐结构是近年来发展的一种新型车身防腐结构。
它主要采用高强度钢、铝合金、碳纤维等轻质材料，结合先进的制造工艺，如激光拼焊、液压成型等，实现车身的轻量化，同时保证车身的防腐蚀性能。
传统轿车车身材料主要包括钢、铝合金、镀锌钢板等。
钢具有较高的强度和耐磨性，是传统的车身材料。
铝合金具有轻量化、易加工和良好的抗腐蚀性等特点，被广泛应用于汽车工业。
镀锌钢板则具有较好的防腐蚀性能，常用于车身外覆盖件的制造。
随着科技的发展，新型材料在轿车车身中的应用越来越广泛。
这些材料主要包括有色金属、非金属材料等。
有色金属如铝、镁、钛等具有轻量化、高强度、良好的抗腐蚀性等优点，对于提高汽车的性能和节能减排具有重要意义。
非金属材料如橡胶、玻璃纤维、芳纶等也因其独特的性能在汽车工业中得到了广泛应用。
某款轿车采用高强度钢构架的防腐车身结构，具有较高的抗腐蚀性能和碰撞安全性。
该车还采用了铝合金材料作为发动机舱盖和车门等部件，减轻了车身重量，提高了燃油经济性。
该车还采用了玻璃纤维强化塑料（GFRP）作为车内装饰板，具有防潮、隔音、抗静电等特点，提高了驾驶舒适性。
《乘用车车身防腐密封及排水设计指南》编制说明（报批稿）一、工作简况1.1 任务来源《乘用车车身防腐密封及排水设计指南》团体标准是由中国汽车工程学会汽车防腐蚀老化分会批准立项的2019年度CSAE标准。
本标准由广州汽车集团股份有限公司汽车工程研究院和重庆长安汽车股份有限公司提出，联合华晨汽车集团股份有限公司、比亚迪汽车工业有限公司、奇瑞汽车股份有限公司、上海通用五菱汽车股份有限公司、北汽越野车有限公司、浙江合众新能源汽车有限公司、一汽大众汽车有限公司、麦格纳、安徽江淮汽车集团股份有限公司、北京车和家信息技术有限公司等单位起草。
1.2 编制背景与目标在各类市场上，汽车车身锈蚀抱怨逐年增加，急需改善。
各类锈蚀问题中，车身锈蚀抱怨占比超70%。
而车身锈蚀集中于零件边角缝隙，钣金间的搭接面，内腔等密封和防水排水不佳的部位，比如内腔考虑NVH增加膨胀胶引起A柱积水而产生锈蚀、机舱支架与钣金搭接面积水造成内部锈蚀引起流黄水。
这些问题主要是由于国内无针对车身腐蚀系统性的密封、排水及防腐方案选择的指南，导致产品设计过程中密封、排水设计及防腐方案选择不合理造成。
为提高国内汽车车身防腐设计能力、保障车身耐腐蚀性能、减少客户对国内汽车锈蚀抱怨，急需建立不同防水等级下的密封和排水设计、表面处理选择的指导规范，以指导产品设计。
1.3 主要工作过程2018年12月由广州汽车集团股份有限公司汽车工程研究院和重庆长安汽车股份有限公司向中国汽车工程学会汽车防腐蚀老化分会提出制定《乘用车车身防腐密封及排水设计指南》标准的申请。
标准工作组于2018年12月在西安召开了CSAE标准立项申报会中立项通过。
2019年1月成立了标准工作组，提出初步撰写思路并进行分工。
2019年3月由广州汽车集团股份有限公司汽车工程研究院结合标准工作组的初步撰写思路完成初版的指南。
2019年5月标准框架及初稿详细沟通交流（余姚），形成统一思路和框架。
重点沟通内容：干湿区定义，白车身防腐密封及排水措施设计原则、白车身各零件干湿分区、白车身腐蚀排水设计、白车身密封设计、表面处理选择。
ICS xx.xxxTxx团体标准T/CSAE xx－XXXX乘用车白车身防腐排水及密封设计指南 The guideline of drainage and sealing design of sedan body in whitefor anticorrosion（报批稿）在提交反馈意见时，请将您知道的该标准所涉必要专利信息连同支持性文件一并附上。
2020-xx-xx发布2020-xx-xx实施中国汽车工程学会发布目 次前 言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 白车身防腐排水及密封设计步骤 (2)5 白车身各级面干湿分区及其腐蚀环境等级 (2)5.1 白车身各级面干湿分区 (2)5.2 白车身腐蚀环境等级 (4)6 白车身防腐排水设计 (5)6.1 白车身防腐排水设计总则 (5)6.2 白车身排水结构方案设计 (5)6.3 白车身排水孔结构选择 (7)6.4 白车身开孔数量、大小要求 (8)7 白车身防腐密封设计 (8)7.1 主要设计内容 (8)7.2 孔洞密封 (8)7.3 钣金间缝隙或搭接面密封 (9)8 白车身防腐工艺方案选择 (12)8.1 白车身主要防腐工艺方案 (12)8.2 白车身防腐工艺方案选用原则 (12)附 录 A（资料性附录）主要密封元件和防腐工艺方案 (13)附 录 B（资料性附录）防腐工艺方案的防腐能力对比 (14)前 言本标准按照GB/T1.1－2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本标准由中国汽车工程学会汽车防腐蚀老化分会提出。
本标准起草单位：广州汽车集团股份有限公司汽车工程研究院、重庆长安汽车股份有限公司、华晨汽车集团股份有限公司、比亚迪汽车工业有限公司、奇瑞汽车股份有限公司、上海通用五菱汽车股份有限公司、北汽越野车有限公司、浙江合众新能源汽车有限公司、一汽大众汽车有限公司、麦格纳、安徽江淮汽车集团股份有限公司、北京车和家信息技术有限公司、浙江吉利控股集团有限公司本标准主要起草人：黄垂刚、刘飞、卢俊康、王康、陆德智、文明亮、陶军、刘方强、余勇、李婷婷、陈星、薛天辉、杨宇鸿、宁小岳、刘强强、刘进、欧阳汨湘、冯志彬、米一、吕长征、李易、姜伟男、聂振凯乘用车白车身防腐排水及密封设计指南1 范围本标准规范了乘用车白车身防腐排水及密封设计步骤、各分级面的干湿分区和腐蚀环境等级，确立了白车身防腐排水及密封设计和防腐工艺方案选择原则。
汽车车身密封及防腐设计介绍车身防腐性能是决定车身使用寿命的重要指标。
由于车身在行驶中经常受到高速石子的撞击，还经历潮湿和酸碱环境，要使整车满足设计任务书的要求，必须要分析车身各个部件在使用中的腐蚀风险，从结构设计和材料选择开始，确保防腐材料在整车（白车身）零部件上的可实施性。
一．PSA的防腐目标●保证零件16年的安全运行（售后15年＋1年商品化前的整车库存）判断的标准：60个CAV循环●保证13年无穿孔（售后12年＋1年商品化前的整车库存）,按照国标QC/T 484—1999，车身耐腐蚀性要求是8无穿孔年。
判断的标准：60个CAV循环●客户可见的零件6年无红锈腐蚀现象（售后5年＋1年商品化前的整车库存）判断的标准：30个CAV循环二．车身防腐区域划分2.1、通常将车身分为4个级别－0级：没有要求区域－1级：腐蚀较弱区域－2级：一般要求区域－3级：强腐蚀要求区域2.2、对于外观腐蚀风险划分为3个等级－A级：弱风险区－B级：一般风险区－C级：强风险区2.3、车身腐蚀等级图示部件说明要求等级涂层镀锌层电泳层抗石击Ⅰ－地板部件1－前地板总成：K2B－地板：－横梁：－外（前，前闭板）－侧围内部－通道/横梁加强板：侧围外部侧围内部－通道：333310/1010/100/010/100/010/101515/R8/R15/R8/R15OONONO/N2－后地板总成：K2C－地板：－横梁：－侧围内部－侧围外部－纵梁：－加强板：－外部－侧围内部3133310/100/010/1010/1010/100/01581515/R158NNNONNⅡ－风窗挡板：K3A－挡板： 3 10/10 10 NO：有抗石击要求N：无抗石击要求三．防腐密封定义3.1、通用涂层定义：防腐原理：以牺牲性材料保护钢板。
试验证明：10um/10um的双面镀锌钢板暴露在大气中，5年才出现红锈，而0.7的裸板暴露在大气中是3年穿孔。
根据镀锌工艺，镀锌分为热镀锌（G）和电镀锌（EZ），电镀锌成本高于热镀锌，通常G10/10的防腐效果等同于EZ7.5/7.5。
按照防腐等级划分，各个部件的镀锌层厚度见$2.4。
●磷化层防腐原理：在金属表面形成一层1.8-2.5um的复合磷酸盐保护层，这层镀层是粘附在被碱腐蚀腐蚀出轻微刻痕的锌层表面，其耐大气腐蚀能力非常强，而且为电泳漆提供很好的底层。
●电泳层防腐原理：利用环氧树脂在金属表面形成一层8－25um厚度的封闭膜，将金属同大气和各种介质隔离。
DPCA目前使用的是PPG第五代阴极电泳漆，其泳透性可以达到30cm，可以提高空腔内部的漆膜厚度，可以减少长空腔的工艺孔。
按照防腐等级划分，各个部件的电泳层厚度见$2.4。
●中涂层防腐原理：主要成分是氨基树脂，成膜后有一定的弹性，在电泳漆表面形成30－40um 的涂层，当石子击打到车身上可以有一定的缓冲作用，避免电泳漆膜被击穿。
●色漆和清漆主要是装饰作用，没有防腐功能。
3.2、石击区定义由于汽车在高速行驶状态下，石子经常撞击到车身，经常被石子撞击的部位定义为石击区。
车身外表面石击区一般是在前翼子板前部，机罩和顶篷的前部，具体的区域大小根据路试结果来定义。
外表面石击区涂层定义：电泳层厚度≥25um （B155050 NE5）中涂层厚度≥40um （非石击区≥30）车身底部石击区涂层定义（湿膜厚度）：弱侵蚀区≥500um一般侵蚀区≥500um强侵蚀区≥800um见下图T53石击区定义：3.3、车身密封胶定义对于3级防腐要求区域，钢板搭接缝都要涂密封胶，对钢板尖角进行封闭处理。
涂胶方式涂胶的一般规则：1、减震胶厚度不大于5mm。
2、密封胶厚度不大于3mm。
一般钢机罩的水平前端，背门和车门水平搭接缝都要涂胶（这些胶条的主要功能是防腐）。
3.4、焊接连接区域的防腐保护通常在一些焊接区域，由于焊接时高温破坏镀锌层，影响零件的防腐性能：●激光焊，影响镀锌层宽度是1mm。
●MAG,NIG焊，影响镀锌层宽度是6mm。
对于这些区域防腐措施：1、确保电泳层最小厚度10um。
2、在这些区域涂密封胶，将其封闭。
四．通用部件的防腐设计原则4.1、为满足防腐功能的设计●车身前部涉及部件：前集风口风险：在钢板连接处积水有风险的设计：设计建议：●车身前部涉及部件：前仓零件风险：胶条数量太多，防腐功能胶条同密封胶条混淆不清。
有风险的设计：设计建议：1、尽量减少前仓独立零件的数量。
2、区分密封功能和防腐功能的胶条，保留密封功能的胶条，通过多用双面镀锌钢板解决防腐蚀问题。
目前，T53前仓就没有这些胶条。
●纵梁涉及部件：内纵梁风险：内腔缺少电泳漆设计建议：1、在侧围上开5个20×45mm的孔2、在内纵梁上开4个D35mm的孔3、在前/后轮罩加强板上各开1个D35mm的孔。
4、在隔板上开D35mm的孔（最小25mm）●车门涉及部件：车门里板风险：电泳液在车门内部排泄不畅，出现堆积。
设计建议：1、在车门后下部安排排液孔。
2、排液孔的宽度最小20mm，建议30mm。
●机罩涉及部件：机罩里板风险：内外板间产生密闭的空腔，形成屏蔽，导致机罩前部缺少电泳。
有风险的设计：设计建议：1、在机罩前部内外板的间隙最小要10mm，下面的内外板之间的两种连接方式都是允许的。
●三箱车背门涉及部件：背门里板风险：在背门上部尖角存在起泡，没有电泳漆。
建议设计：在背门里板的左右上角设计通道。
●地板涉及部件：前后地板，以及相关的加强板，纵梁等不好的设计：设计建议：为确保防腐要求，以下零件的设计必须遵循下列原则。
－有接缝的单一纵梁－内外纵梁连接板，纵梁通道连接板－带加厚的发动机托架固定加强板的通道纵梁连接板－下挡板同前地板固定点之间的纵梁封板－内纵梁横梁这些部件必须遵循以下防腐保护要求：－镀锌层是G10/10－最小电泳厚度10um－没有MAG焊－确保排水，排水孔要设计在纵梁根部。
4.2、为满足抗石击功能的设计在底部需要喷涂抗石击涂料部位，设计时要考虑工艺的可实施行，避免出现不能喷涂到的区域。
有风险的设计：建议设计：喷枪嘴到工件的最小距离是250mm，工件同喷枪的喷涂角度是60°－120°，见下图。
另外对于双层钢板搭接之间也要考虑喷涂角度，例如车身底部内外纵梁搭接板，角度要控制在45°到60°之间，见下图：五．为满足防腐密封要求的部分材料以及零件特性5.1目前DPCA应用的密封胶以及结构胶5.2 车身密封类零件5.2.1 堵盖由于车身有系列的工艺孔，装配过孔。
需要在油漆封堵的孔主要是电泳排液工艺孔和焊装工艺孔，一般这些孔封堵后不再使用。
封闭这些孔的功能要求是密封隔音性能好，并且封闭部位有较高的强度要求。
由于油漆的特殊工艺要求，堵塞的材料要能够耐高温，一般要求是160℃1h，常用材料：1、耐高温的TPE，常用的有DUPONT hytrel 4069 VTPE或者AES的TPE santoprene系列。
2、热熔带胶堵塞，堵塞材料PA66或>PA6+PP<,在堵塞的周围有热熔胶。
在油漆烘干炉热熔胶熔化，将堵塞和钢板粘接在一起。
设计中，油漆车间尽量不要使用橡胶类堵塞，橡胶类产品耐高温和耐溶剂性能不行，且容易对车身造成污染，导致油漆缺陷。
从成本和通用性考虑，在设计电泳排液孔和焊装工艺孔时要尽量统一这些孔的直径，目前T53，B53上这些孔基本上都统一为D35和D30两种规格。
另外由于工艺和材料发展，主体材料为PA66或>PA6+PP<的热熔堵塞其成本优于耐高温的TPE堵塞，建议以后车型尽量采用这种堵塞。
在快速开发堵孔方面，TESA胶带有一定的优势，可用于封堵车身底部PVC下的孔，这种产品的缺陷是隔音性能较差。
需要在总装封堵的孔，主要是：车身内部孔、装配的过孔、为产品升级的预留孔。
封堵这些孔主要材料有：PVC胶片、PE泡沫、PU胶片、PUR泡沫，TPE热塑性聚酯弹性体，橡胶以及丁基橡胶＋铝箔。
堵塞的形式和材料需要根据耐高温，耐老化，抗UV，耐油，耐溶剂等使用环境，以及装饰要求来确定。
PVC材料一般用于防水、防尘，PU材料用于防水、防尘以及零件接触易磨损部位的防磨损。
PE材料用于车身内部防尘，PUR材料用于内部防尘、吸音。
橡胶类材料用于封堵内外连通孔，其隔音和防水性能较好，但使用环境是非高温下，无溶剂和油接触。
TPE材料也是用用于封堵内外连通孔，使用环境是高温，能接触溶剂和油。
丁基橡胶＋铝箔类材料主要用于车身底部，一些表面复杂，并有一定减震要求的部位，其隔音和减震性能较好。
铝箔＋玻璃纤维一般用于有隔热要求的部位。
5.2.1 膨胀片膨胀片是一种预成形密封产品，经过电泳烘干炉后能够密封车体结构中的空腔，阻断声音在空腔内的传播，降低车内噪音。
原理：以塑料为支架，在支架的周边放置膨胀体，膨胀体在电泳烘干炉烘烤后完全膨胀，同周边的钢板粘接在一起形成隔断；功能标准：B748310。
膨胀片设计原则：1、卡脚固定牢靠，不会由于前处理和电泳槽的冲洗造成位置偏移或脱落。
2、确保各种槽液顺利通过，不再空腔内形成积流，一般要求膨胀体同钢板的间隙是2-3mm，特殊情况下还需要在支架上设计缺口，再在缺口周围设计膨胀体，以方便各种液体通过，并且烘烤后又能够封闭这些缺口。
膨胀片主要材料：支架PA66或钢板支架，膨胀体：EVA＋发泡剂＋控制发泡温度的锌盐一般安装在车身的部位：前立柱上部和中部，中立柱上部和下部，后立柱的中部和下部，目前趋势是膨胀片在车身上使用数量越来越多。
六．车身防腐密封总结以及发展趋势由于车身防腐和密封是个综合解决方案，其涉及边界条件非常多，车身的结构设计必须要同现有的工艺相结合，并且要经过CAV试验验证，才能确保整车满足防腐密封技术任务书要求。
同时，PSA的一些基本设计原理都是在现有工艺条件下，在CAV试验中得到了验证，可以参考借鉴。
由于材料科学发展，电泳漆的泳透力提高，锌膜材料以及PVC成形材料PU等材料的价性比越来越高，我们可以采用更多更灵活的方法保证整车的防腐性能。
从目前车型演变情况看，因为美观以及人工成本增加，喷涂和挤涂密封胶以及抗石击涂料在车身上应用正在被PVC板和PU膜等替代。
备注：1、THW泳透力：此样板实际上是用两块（10×46mm）对面放置间距为9.5mm的磷化板经泳涂而成。
间距是通过在板的每侧放置有槽橡胶支撑板来实现的，只有样板因需让涂料经过及通电而不密闭。
在28.3℃、275V、升压时间极短的条件下泳涂120s。
样板的外部能够泳涂上电泳漆，测量并记录钢板内侧泳涂上漆的高度。
参考文件：1、PSA DMOV_MXP00_00122、PSA B1550503、CAV T53 N3A16 A 60 CYCLES APRES DEBOUTONNAGE4、PSA B748310 IND：B5、PSA DMOV_MXP00_05286、PSA B1414407、PSA B142600。
