前言建筑施工安全文明标准化建设是构建和谐社会的组成部分，是建设行业落实“以人为本”科学发展观的重要举措，推行建筑施工安全文明标准化工作，有利于改善施工现场的生产和生活环境，可有效减少生产安全事故的发生。
2004 年，国务院出台《关于进一步加强安全生产工作的决定》（国发[2004]2 号），提出在建筑施工等企业普遍开展安全质量标准化活动；2005 年，原建设部印发《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232 号），明确要加强基层和基础工作，实现建筑施工安全的标准化、规范化，促使建筑施工企业建立起自我约束、持续改进的安全生产长效机制。
2010 年7 月，国务院又出台《关于进一步加强企业安全生产工作的通知》（国发[2010]23 号），这是国家在加强安全生产工作方面的又一重大举措。
《通知》进一步明确了现阶段安全生产工作的总体要求和目标任务，提出了新形势下加强安全生产工作的一系列政策措施，特别强调要严格企业安全管理，深入开展安全生产标准化建设。
为进一步提升建筑施工安全文明整体水平，指导施工现场开展建筑施工安全文明标准化工作，在总结近几年创建省级文明工地经验基础上，并借鉴省外的先进做法，编写了本示范图集。
本示范图集共十一章，主要包括脚手架、模板支架、三宝四口及临边防护、施工现场临时用电、塔式起重机、施工升降机、高处作业吊篮、施工机具、场容场貌、临时设施、环境卫生等内容。
图集以示意图、实例、文字等形式，图文并茂，简洁明了地表述了安全文明施工的标准示范做法，具有较强的指导性、操作性和实用性。
由于水平有限，不足之处难免存在，恳请提出宝贵意见和建议，以便进一步修改和完善。
总说明1. 为规范建筑行业管理，提高安全文明施工管理水平，实现安全防护标准化、规范化、工具化，特编制《建筑施工安全文明标准示范图集》（以下简称本图集）。
2. 本图集适用于施工现场安全文明实施与管理，桥梁、隧道、城市轨道交通等市政基础设施工程结合各自特点参照实施。
伊泰新疆能源有限公司伊泰-华电甘泉堡540万吨/年煤制油项目(一期)安全、文明施工标准化图册二零一三年九月三十日中国北京目录一、编制依据------------------------------------------------------3二、编制目的------------------------------------------------------3三、安全文明施工目标---------------------------------------------3四、安全文明施工标准---------------------------------------------3 （一）总体布局标准---------------------------------------------31、通用标准---------------------------------------------------32、围挡--------------------------------------------------------43、大门、门头-------------------------------------------------54、现场区域划分-----------------------------------------------55、场地--------------------------------------------------------56、临时设施---------------------------------------------------67、现场消防---------------------------------------------------108、材料摆放---------------------------------------------------109、临边防护---------------------------------------------------13 （二）施工用电作业---------------------------------------------141、电缆敷设---------------------------------------------------142、施工电箱---------------------------------------------------143、其它用电---------------------------------------------------15 （三）起重作业--------------------------------------------------15 （四）脚手架-----------------------------------------------------161、架体--------------------------------------------------------162、基础--------------------------------------------------------173、安全通道---------------------------------------------------174、卸料平台---------------------------------------------------185、脚手架合格牌-----------------------------------------------18 （五）电气焊作业------------------------------------------------18 （六）土建作业--------------------------------------------------19 （七）防腐保温作业---------------------------------------------21 （八）施工机具--------------------------------------------------21 （九）施工环境--------------------------------------------------22 （十）防护用品--------------------------------------------------22 （十一）成品保护------------------------------------------------24一、编制依据1、2、二、编制目的1、遵照公司HSE指导思想，使施工现场达到“生产活动有序、工作环境整洁、人身设备安全”。
前言为了促进上海江瀚房地产开发经营有限公司（以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ59-2011)等法规标准，结合实际，以条文说明、照片图解的形式，组织编制了《招商蛇口建设工程现场安全文明施工标准化图集》（以下简称本《图集》）。
本《图集》标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本《图集》标准的，应从其标准。
施工单位执行本《图集》和地方政府标准的有关费用已在投标工程报价中确定，施工单位不得以本标准为依据另行要求费用。
施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本《图集》和地方政府有关标准），并报项目监理机构审核、业主项目部审批后执行。
目录1.文明施工 (1)1.1.基本规定 (1)1.2.基本要求 (1)1.2.1.现场围挡 (1)1.2.2.封闭管理 (1)1.2.3.施工场地 (3)1.2.4.材料管理 (4)1.2.5.现场办公与住宿 (5)1.2.6.现场防火 (6)1.2.7.综合治理 (8)1.2.8.公示标牌 (9)1.2.9.生活设施 (11)1.2.10.社区服务 (12)2.脚手架工程 (13)2.1.基本规定 (13)2.2.基本要求 (13)2.2.1.落地式外脚手架 (13)2.2.2.悬挑式脚手架 (17)2.2.3.附着式升降脚手架 (18)2.2.4.高处作业吊篮 (19)3.基坑工程 (21)3.1.基本规定 (21)3.2.基本要求 (21)3.2.1.临边防护 (22)3.2.2.基坑支护及支撑拆除 (22)3.2.3.基坑降排水 (22)3.2.4.坑边荷载 (22)3.2.5.上下通道 (22)3.2.6.基坑工程监测 (22)4.模板支架 (23)4.1.基本规定 (23)4.2.基本要求 (23)4.2.1.基础 (23)4.2.2.立杆 (24)4.2.3.扣件式剪刀撑 (25)4.2.4.碗扣式剪刀撑 (25)4.2.5.周边拉结与临边防护 (26)5.高处作业 (26)5.1.基本规定 (26)5.2.基本要求 (26)5.2.1.安全帽 (26)5.2.2.反光背心 (27)5.2.3.安全网 (27)5.2.4.安全带 (27)5.2.5.临边防护 (28)5.2.6.洞口防护 (28)5.2.7.通道口防护 (29)5.2.8.攀登作业 (29)5.2.9.悬空作业 (30)5.2.10.操作平台 (30)5.2.11.物料平台 (31)5.2.12.悬挑式钢平台 (31)6.施工用电 (32)6.1.基本规定 (32)6.2.基本要求 (32)6.2.1.外电防护 (32)6.2.2.接地与接零保护系统 (32)6.2.3.配电线路 (34)6.2.4.配电箱与开关箱 (34)6.2.5.配电室与配电装置 (37)6.2.6.现场照明 (38)6.2.7.用电档案 (38)7.施工升降机 (39)7.1.基本规定 (39)7.2.基本要求 (39)7.2.1.安全告示牌 (39)7.2.2.安全装置 (39)7.2.3.限位装置 (40)7.2.4.防护设施 (40)8.塔式起重机 (41)8.1.基本规定 (41)8.2.基本要求 (41)8.2.1.塔吊型号 (41)8.2.2.基础防护及告示牌 (42)8.2.3.电气安全 (42)8.2.4.安全装置 (42)8.2.5.保护装置 (43)8.2.6.空中走道 (43)8.2.7.多塔作业 (44)9.起重吊装 (44)9.1.基本规定 (44)9.2.基本要求 (44)10.起重机械 (44)11.物料提升机 (47)12.土方机械 (48)13．桩施工机械 (49)14施工机具 (51)14.1基本规定 (51)14.2.基本要求 (51)14.2.1 平刨 (51)14.2.2圆盘锯 (51)14.2.3钢筋机械 (51)14.2.4电焊机 (52)14.2.5 搅拌机 (52)14.2.6气瓶 (53)1.文明施工1.1.基本规定文明施工应符合《建设工程安全生产管理条理》、现行行业标准《施工现场临时建筑技术规范》JGJ/T188-2009、《建筑施工现场环境与卫生标准》JGJ146-2004、《建设工程施工现场消防安全技术规范》GB50720-2011和公司《品牌管理手册》的规定。
第一部分、施工出入口做法1.施工大门效果图1-1施工大门立面图做法说明1、施工大门为门楼式，门楼采用角钢搭设，上横梁与立柱采用喷绘全封闭，喷绘颜色如左图，门扇距离地面10cm。
2、施工大门门柱、门楼字体为方正兰亭粗黑，字体太小与门柱、门楼比例协调，字体颜色左图，不得更改，材质为喷绘。
3、施工大门LOGO均为“蓝光BRC+项目名称”的VI组合，不干胶喷绘彩色，不得出现施工单位的LOGO。
12第一部分、施工出入口做法2.临时围墙、临时围档3．门卫室做法说明做法说明1、施工临时围墙：工程施工现场周边围墙设置应连续、密闭，高度不低于2000mm ，使用的材料应保证围挡稳固、整齐、整洁、美观。
2、临时围挡：根据实际情况可使用轻质PVC 、彩钢板围挡，围挡应连续、密闭、稳固、整齐、整洁、美观，其使用不超过2个月。
3、围墙上应设置夜间照明灯，临街（道路）围墙外应设置绿化带。
4、围墙形式、材料及搭设必须符合当地政府相关规定要求1、入口内必须设置坚固、美观的门卫室，门卫室应悬挂 “施工现场车辆管理和人员参观管理办法及门卫岗位制度”，并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等。
2、 门卫人员要统一着装并佩戴执勤袖标。
3、入口门卫室应设立安全帽存放区，确保进入工地的每个人戴上安全帽。
4、未经允许外来人员一律不得进入施工现场。
3第一部分、施工出入口做法4.刷卡器5.五牌二图做法说明做法说明1、大门人行出口应设刷卡器。
2、进出人员须刷卡进入施工现场。
1、 施工大门外墙一侧应设置标识牌，内容包括：工程概况牌、文明施工牌、管理人员及监督电话牌、安全生产牌、消防保卫牌、施工总平面布置图、安全平面布置图。
2、 每个标牌尺寸为900×1400mm （宽*高），字体为宋体，白底黑字，高清喷绘，总长≤7000mm 。
4第一部分、施工出入口做法6.冲洗设备7.信息宣传栏做法说明 做法说明1、工地大门口必须作硬化处理，车辆出入口位置设车辆冲洗装置和排水沟，排水沟具有自然散水功能，不能积水，排水沟宽×深≥300×300mm ，设二级沉淀池，容积≥2m3。

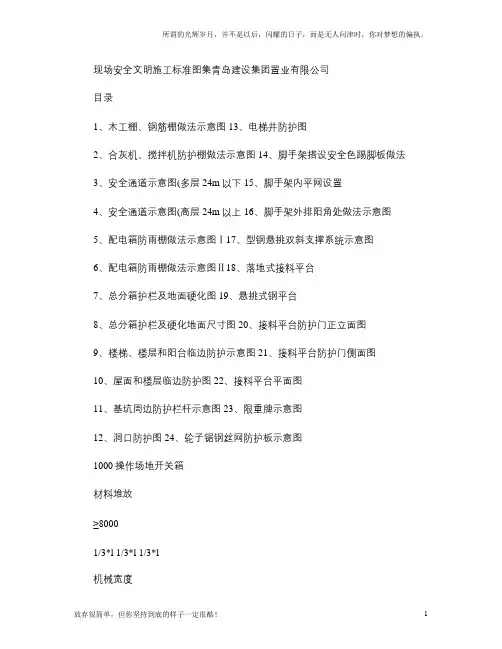

现场安全文明施工标准图集青岛建设集团置业有限公司目录1、木工棚、钢筋棚做法示意图13、电梯井防护图2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法3、安全通道示意图(多层24m以下15、脚手架内平网设置4、安全通道示意图(高层24m以上16、脚手架外排阳角处做法示意图5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台7、总分箱护栏及地面硬化图19、悬挑式钢平台8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图10、屋面和楼层临边防护图22、接料平台平面图11、基坑周边防护栏杆示意图23、限重牌示意图12、洞口防护图24、轮子锯钢丝网防护板示意图1000操作场地开关箱材料堆放≥80001/3*l 1/3*l 1/3*l机械宽度≥2000￠48钢管斜撑竹胶板刷红白漆相间@150木板50mm厚木工棚、钢筋棚做法示意图侧立面 (单位:mm正立面 (单位:mm注:在塔吊半径以内必须采用双层防护如图,半径以外可采用单层防护;图示尺寸可根据现场条件确定,但形式不得随意改动。
栏杆垫板加底座200防护板上必须做防水处理。
45°-60°45°-60°100≯2000安全防护标准图工程部监制青岛市第一建筑工程公司01图号1300~150037006007507501500维修通道操作场地8001400设备宽度垫板加底座立杆注:上层防护板必须有放雨措施,并且根据现场排水情况做顺水坡. 10045°-60°45°-60°设备尺寸+700mm正立面 (单位:mm￠48钢管斜撑木板50mm厚侧立面 (单位:mm合灰机、搅拌机防护棚做法示意图竹胶板刷红白漆相间@1501/3*l(≯20001/3*l(≯20001/3*l(≯2000安全防护标准图工程部监制青岛市第一建筑工程公司02图号开关箱1300~150020037006001500750750200安全通道示意图一(多层24m以下脚手架根据坠落半径定(一般≥3000安全通道1600100上铺单层木板50mm厚竹胶板刷红白漆相间@150 ≥2000￠48钢管斜撑密目网侧立面 (单位:mm正立面 (单位:mm155050厚垫板加底座立杆钢管刷红白漆相间@300150045°-60°安全防护标准图工程部监制青岛市第一建筑工程公司03图号警示牌3500600安全通道示意图二(高层24m以上100200根据坠落半径定(一般≯6000侧立面 (单位:mm￠48钢管剪刀撑竹胶板刷红白漆相间@150脚手架密目网≥2000正立面 (单位:mm双层木板50mm厚安全通道155050厚垫板加底座立杆注:所有防护棚的钢管刷红白漆相间@300 1500125035045°~60°45°~60°安全防护标准图工程部监制青岛市第一建筑工程公司04图号警示牌3500600配电箱防雨棚做法示意图I 1001501100~130015050mm厚木板加橡胶板总箱(分箱1:2顺水坡150150150350MU5水泥砂浆,MU75红砖;1:3水泥砂浆抹面。
现场安全文明施工标准图集青岛建设集团置业有限公司目录1、木工棚、钢筋棚做法示意图13、电梯井防护图2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法3、安全通道示意图(多层24m以下15、脚手架内平网设置4、安全通道示意图(高层24m以上16、脚手架外排阳角处做法示意图5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台7、总分箱护栏及地面硬化图19、悬挑式钢平台8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图10、屋面和楼层临边防护图22、接料平台平面图11、基坑周边防护栏杆示意图23、限重牌示意图12、洞口防护图24、轮子锯钢丝网防护板示意图1000操作场地开关箱材料堆放≥80001/3*l 1/3*l 1/3*l机械宽度≥2000￠48钢管斜撑竹胶板刷红白漆相间@150木板50mm厚木工棚、钢筋棚做法示意图侧立面 (单位:mm正立面 (单位:mm注:在塔吊半径以内必须采用双层防护如图,半径以外可采用单层防护;图示尺寸可根据现场条件确定,但形式不得随意改动。
栏杆垫板加底座200防护板上必须做防水处理。
45°-60°45°-60°100≯2000安全防护标准图工程部监制青岛市第一建筑工程公司01图号1300~150037006007507501500维修通道操作场地8001400设备宽度垫板加底座立杆注:上层防护板必须有放雨措施,并且根据现场排水情况做顺水坡. 10045°-60°45°-60°设备尺寸+700mm正立面 (单位:mm￠48钢管斜撑木板50mm厚侧立面 (单位:mm合灰机、搅拌机防护棚做法示意图竹胶板刷红白漆相间@1501/3*l(≯20001/3*l(≯20001/3*l(≯2000安全防护标准图工程部监制青岛市第一建筑工程公司02图号开关箱1300~150020037006001500750750200安全通道示意图一(多层24m以下脚手架根据坠落半径定(一般≥3000安全通道1600100上铺单层木板50mm厚竹胶板刷红白漆相间@150 ≥2000￠48钢管斜撑密目网侧立面 (单位:mm正立面 (单位:mm155050厚垫板加底座立杆钢管刷红白漆相间@300150045°-60°安全防护标准图工程部监制青岛市第一建筑工程公司03图号警示牌3500600安全通道示意图二(高层24m以上100200根据坠落半径定(一般≯6000侧立面 (单位:mm￠48钢管剪刀撑竹胶板刷红白漆相间@150脚手架密目网≥2000正立面 (单位:mm双层木板50mm厚安全通道155050厚垫板加底座立杆注:所有防护棚的钢管刷红白漆相间@300 1500125035045°~60°45°~60°安全防护标准图工程部监制青岛市第一建筑工程公司04图号警示牌3500600配电箱防雨棚做法示意图I 1001501100~130015050mm厚木板加橡胶板总箱(分箱1:2顺水坡150150150350MU5水泥砂浆,MU75红砖;1:3水泥砂浆抹面。
建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。
现场安全文明施工标准图集
隆基泰和实业有限公司
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下)15、脚手架内平网设置
4、安全通道示意图(高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图。
第一部分、施工出入口做法1.施工大门效果图1-1施工大门立面图做法说明1、施工大门为门楼式，门楼采用角钢搭设，上横梁与立柱采用喷绘全封闭，喷绘颜色如左图，门扇距离地面10cm。
2、施工大门门柱、门楼字体为方正兰亭粗黑，字体太小与门柱、门楼比例协调，字体颜色左图，不得更改，材质为喷绘。
3、施工大门LOGO均为“蓝光BRC+项目名称”的VI组合，不干胶喷绘彩色，不得出现施工单位的LOGO。
1第一部分、施工出入口做法2.临时围墙、临时围档3．门卫室做法说明做法说明1、施工临时围墙：工程施工现场周边围墙设置应连续、密闭，高度不低于2000mm，使用的材料应保证围挡稳固、整齐、整洁、美观。
2、临时围挡：根据实际情况可使用轻质PVC、彩钢板围挡，围挡应连续、密闭、稳固、整齐、整洁、美观，其使用不超过2个月。
3、围墙上应设置夜间照明灯，临街（道路）围墙外应设置绿化带。
4、围墙形式、材料及搭设必须符合当地政府相关规定要求1、入口内必须设置坚固、美观的门卫室，门卫室应悬挂“施工现场车辆管理和人员参观管理办法及门卫岗位制度”，并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等。
2、门卫人员要统一着装并佩戴执勤袖标。
3、入口门卫室应设立安全帽存放区，确保进入工地的每个人戴上安全帽。
4、未经允许外来人员一律不得进入施工现场。
2第一部分、施工出入口做法4.刷卡器5.五牌二图做法说明做法说明1、大门人行出口应设刷卡器。
2、进出人员须刷卡进入施工现场。
1、施工大门外墙一侧应设置标识牌，内容包括：工程概况牌、文明施工牌、管理人员及监督电话牌、安全生产牌、消防保卫牌、施工总平面布置图、安全平面布置图。
2、每个标牌尺寸为900×1400mm（宽*高），字体为宋体，白底黑字，高清喷绘，总长≤7000mm。
3第一部分、施工出入口做法6.冲洗设备7.信息宣传栏做法说明做法说明1、工地大门口必须作硬化处理，车辆出入口位置设车辆冲洗装置和排水沟，排水沟具有自然散水功能，不能积水，排水沟宽×深≥300×300mm，设二级沉淀池，容积≥2m3。
沟盖水篦子采用∮25钢筋，间距50mm,四周用30角钢做边框。
2、设有专人负责冲洗工地外出车辆，确保带有泥土的车辆经冲洗干净后才能驶入城市街道。
并随时保持场地内干净、整洁。
1、信息宣传栏（内容包括：平安卡办理、工资发放、班组考核、实测实量数据、劳务合同办理公示、通知宣传、优秀做法照片展览、违章照片展览）。
2、信息宣传栏设置应有施工现场特色，宣传栏高度宜为2200mm,可连续设置，也分栏设置，长度可结合各项目实际进行布置，但应满足刚度要求，有防雨措施。
4第一部分、施工出入口做法8.班前讲台9.LED重大危险源公示牌做法说明做法说明1、讲台尺寸可结合各项目实际进行布置，背墙内容包括安全生产纪律、安全操作规程等2、讲台尺寸不得小于3000mm*1500mm*400mm(长*宽*高)。
1、各项目在施工现场醒目位置放置“每日重大危险源作业公示牌”。
项目施工技术负责人应根据工程施工进度及重大危险点源监控措施，输入“每日重大危险源作业公示牌”。
2、重大危险源公示牌须用LED显示屏，尺寸不小于2500mm*1200mm，满屏显示。
5第一部分、施工出入口做法10.安全实体样板墙做法说明1、项目必须在工地的入口处附近设置安全实体样板墙。
内容包括但不限于：外架搭设、支模架搭设、临边洞口封闭等实体做法。
6第二部分、临边、洞口安全防护做法1.基坑边安全防护示意图1-1.基坑边排水、防护剖面图做法说明1、基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。
基坑临边防护栏杆采用工具式防护栏杆或钢管搭设，设置二道水平杆（上道栏杆离地1200mm，下道栏杆离地600mm），立杆间距不大于2000mm，立杆打入地面以下深度700mm以上，立杆与基坑边坡距离不应小于500mm。
防护栏杆下部外侧设置200mm高挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆。
2、防护栏杆内侧满挂密目安全网，并设置夜间警示灯。
3、基坑排水沟设置在防护栏杆外侧，采取有组织排水。
7第二部分、临边、洞口安全防护做法2. 工具式临边防护栏杆2-1.楼层边、阳台边、屋面边安全防护示意图做法说明1、楼层边、阳台边、屋面边防护栏杆一般采用钢管搭设。
当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于2000mm时，需要搭设临边防护；2、防护采用三道栏杆形式，第一道栏杆高度1200mm，第二道高度600mm，第三道高度180mm，立杆间距不大于2000mm。
防护内侧满挂密目安全网，下设200mm档脚板。
3、防护栏杆水平杆、立杆及踢脚板刷间距400mm红白相间安全警戒色。
4、坡度大于1:2.2 的屋面，防护栏杆上杆离防护面高度不低于1500mm，并增设一道横杆，满挂密目安全网。
8第二部分、临边、洞口安全防护做法3．楼梯临边防护效果图3-1.楼梯临边防护示意图做法说明1、分层施工的楼梯口和梯段边，必须安装临时防护栏杆和档脚板。
2、防护栏杆应搭设三道，第一道栏杆离地1200mm，第二道栏杆离地600mm。
立杆间距不大于1000mm。
3、防护栏杆水平杆、立杆均涂刷间距为400mm红白相间安全色。
4、独立楼梯，若两边均无有效遮挡，则两边均应设置防护栏杆和档脚板。
9第二部分、临边、洞口安全防护做法4.楼梯间工具式做法4-1基坑边工具式做法做法说明1、临边防护需采用工具式防护栏杆，固定方式如图。
10第二部分、临边、洞口安全防护做法5.水平洞口的安全防护（＜1500mm）示意图做法说明1、楼板、屋面和平台等面上短边尺寸小于500mm的洞口，须采用坚实的盖板封闭洞口。
盖板须保持四周搁置均衡，并用钉在盖板上的木方顶紧洞口边框，防止盖板移位。
2、边长为500~1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺模板或脚手板。
也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm。
3、盖板上表面刷黄黑相间警戒色和红色“严禁挪移”字样。
11第二部分、临边、洞口安全防护做法6.水平洞口的安全防护（≥1500mm）示意图做法说明1、洞口四周用钢管搭设三道防护栏杆，第一道栏杆距楼面1200mm,第二道栏杆距楼面600mm，第三道栏杆距楼面200mm。
2、洞口尺寸不大于2000mm 时，中间设一道立杆；洞口尺寸大于2000mm 时，立杆间距不大于1200mm。
3、洞口采用木模板和木枋封闭。
4、水平杆和立杆刷间距400mm红白相间安全警戒色。
12第二部分、临边、洞口安全防护做法7.竖向洞口的安全防护示意图8.电梯井防护门示意图做法说明做法说明1、下边沿至楼板或底面低于800mm的窗台等竖向洞口，如坠落高度大于2000mm时，需加设1200mm高防护拉杆；洞口宽度≤1800mm的采用单立杆,栏杆两头固定于结构上；洞口宽度＞1800mm的按照“楼层边、阳台边、屋面边安全防护”要求搭设防护栏杆。
1、电梯井门洞安装1800mm高悬垂式钢筋防护门，外框钢筋直径为ф16，中间为ф14，竖向钢筋间距不大于150mm2、防护门底部安装200mm钢质档脚板。
防护门和档脚板刷红白相间警戒色。
13第二部分、临边、洞口安全防护做法9.电梯井水平安全防护示意图做法说明1、电梯井内水平防护采用在井洞内每两层搭设硬质全封闭，或三层封闭一道（不大于10000mm），在中间挂设水平安全网，±0.000处为第一层全封闭层，在有裙楼楼层时需每层封闭。
14第三部分、脚手架做法（落地架、悬挑架、支模架）1.落地式脚手架外观形象1-1.落地式脚手架立面图做法说明1、立杆、横杆、防护栏杆为黄色，剪刀撑为红白色相间（每段长度为400mm）。
踢脚线每三层设置一道，材质为硬质板材，固定于立杆内侧。
脚手架内侧满挂密目安全网，安全网强度符合规范要求张挂平整，并保持整洁无破损。
2、剪刀撑的斜撑每6000mm必须与架体有三个连接点。
15第三部分、脚手架做法（落地架、悬挑架、支模架）1-2落地式脚手架剖面图 2.落地式脚手架基础示意图做法说明做法说明1. 落地式钢管脚手架地基应按方案要求平整夯实，并设置排水沟。
24m 以下落地式外脚手架必须沿脚手架长度方向铺设木枋；24m 以上落地式外脚手架必须沿脚手架长度方向铺设50mm 厚度木垫板。
每根立杆下设置底座和垫板。
16第三部分、脚手架做法（落地架、悬挑架、支模架）3.悬挑钢梁穿墙、楼面构造3-1.悬挑钢梁U 型螺栓固定构造5mm做法说明1、悬挑钢梁采用不小于16#工字钢为主挑梁, 悬挑长度应按设计确定，结构外悬挑段长度不宜大于1.4m，外立杆与型钢端部距离50mm，建筑物内型钢锚固长度是外悬挑1.25倍。
工字钢采用不小于φ14钢丝绳斜拉，钢丝绳U型拉环应使用直径不小于ф20的圆钢，卡环间距为钢丝绳直径的6-7倍为宜。
2、当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
3、悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根，不得有立杆悬空。
建筑转角处不便设置悬挑梁的位置可在相邻悬挑梁上加设横梁做为支撑，横梁与悬挑梁进行焊接固定，并按悬挑梁的要求在立杆下设置定位点。
4、悬挑架外立面做法同落地架做法。
17第三部分、脚手架做法（落地架、悬挑架、支模架）4.悬挑架斜拉钢丝绳示意图4-1.悬挑架斜拉钢丝绳锚环示意图1-钢板2-连接环3-双螺母4-预埋螺杆5-钢垫片做法说明1.钢丝绳夹应把夹座扣在钢丝绳的工作段上，U 型螺栓扣在钢丝绳的尾段上。
2. 钢丝绳夹不得在钢丝绳上交替布置。
3.钢丝绳夹的间距等于6-7倍的钢丝绳直径。
4.紧固钢丝绳夹时须考虑每个钢丝绳夹的合理受力，距套环最远处的绳夹不得首先单独紧固。
5.离套环最近的绳夹应尽可能的靠近套环。
6. 悬挑工字钢在安装斜拉钢丝绳前，其上搭设的架体不能超过两层。
严禁采用钢筋代替斜拉钢丝绳。
18第三部分、脚手架做法（落地架、悬挑架、支模架）5.连墙件5-1连墙件预埋示意图做法说明做法说明1、连墙件的杆件及扣件需刷红色油漆警示。
1、连墙件须采用刚性构件并分别与内外立杆相连接；水平杆与预埋杆用十字扣件连接并加设防滑扣；尽可能靠近外架主接点与预埋杆根部,偏离主节点的距离不应大于300mm，偏离预埋杆根部的距离不得大于100mm。
19第三部分、脚手架做法（落地架、悬挑架、支模架）5-2.连墙件间距、覆盖面积5-3连墙件抱柱示意图做法说明做法说明1、连墙件间距、覆盖面积不得低于上图要求。
