隔离开关状态检修及措施要求 图文 民熔

隔离开关1、运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。

按极数可分为三极型和单极型。

操作时，应密切注意隔离开关自身的工作电流和电压。

如果工作电压超过额定电压，容易造成瓷瓶放电。

加热程度与运行电流密切相关，也与其外观变形有关。

现场操作规程要求隔离开关的工作温度控制在70℃以内。

由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。

这些方面可以应用（1）无问题的避雷器与电压互感器合并牵引；（2）经设备管理部门批准，220kV及以下电压等级母线电流应闭合并拉闸；（3）无问题的变压器中性点接地开关应分合。

（4）合上小于5a的空载引线，并控制吸合励磁电流在空载变压器电流值2A以下；（5）经设备管理单位批准，接入母线回路电流；（6）拉合220kV以下等电位回路电流。

但是，必须采用避免开关在回路中分闸的策略。

1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。

当开关接通或断开时，必须在切断负载时立即切断负载。

操作隔离开关前，必须将断路器的某一控制电源投入运行。

只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。

在输电过程中，先组合母线侧开关，再组合负荷侧开关。

停电时，顺序改变。

为保证工作人员的安全，操作闸刀开关时采用远程操作方式，如远程电气控制出现故障，应在现场完成电气操作。

当两者都难以工作时，必须按解锁方案进行。

经批准后，可手动操作闸刀开关。

在操作过程中，分析传统机构的运行声音，看是否有异常情况，整个过程是否能完成。

此外，三相能否同时完成，其位置能否精确控制也需要高度关注。

手动操作隔离开关时，必须戴绝缘手套。

在雨天，需要绝缘罩和带防雨罩的绝缘靴。

手动控制闸刀开关时，动作要灵活，即将结束时要防止冲击。

合上闸刀开关后，检查接触面的完整性。

手动关闭闸刀开关时，需要在刀片离开刀口后迅速加速灭弧。

拉开以后，对分开的角度进行检查，看是否存在问题。

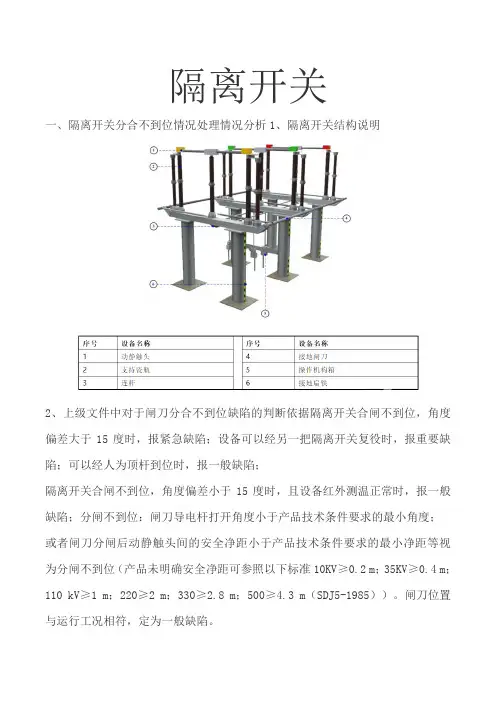

隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。

闸刀位置与运行工况相符，定为一般缺陷。

4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。

2、闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。

三。

如果开关未合到位，应按如下分析：①当角度偏差大于15度时，必须用绝缘杆顶或人工操作进行处理。

如无法恢复，应报告调度员进行维修；②当角度偏差小于15度大于10度，但动触头已完全卡在静触头上，动、静触头的接触面足够，对设备运行无影响。

可通过绝缘棒顶或手动调节。

如果无法调整，将报告缺陷，但可以继续操作；③当角度偏差小于10度时，如果动触头已完全卡在静触头中，则动触头与静触头的接触面足够，无需调整；④如果动触头没有完全卡在静触头上，或者接触面积不够，必须处理这种情况。

通过绝缘棒顶部或人工操作，如不能恢复，应报告调度员排除故障；注：开关合闸到位的关键是检查动、静触头的接触情况。

连杆是否“直”并不是最重要的。

如果动、静触头已完全接触，没有明显的角度偏差，则不必通过绝缘杆进行调整！2、 220kV变电站隔离开关分闸不合闸分析。

隔离开关隔离开关的结构中没有专门的灭弧装置，不允许用它带负荷分闸或合闸。

当隔离开关分闸时，只有断路器切断电路后才能拉开隔离开关；闭合时，必须先闭合隔离开关，然后用断路器接通电路。

隔离开关的主要功能如下：1隔离电源当用电设备停电检修时，需要停电检修的设备用隔离开关与电源隔离，形成明显的断开点，以保证人员和设备的安全。

2开关操作电气设备的运行状态可分为运行、备用和维护三种工作状态。

将电气设备从一种工作状态变为另一种工作状态的操作称为切换操作。

例如，在双母线连接的电路中，电源线可以从一组母线切换到另一组母线，而不会中断用户的供电。

三。

无电流或小电流回路的高压隔离开关虽然没有专用的灭弧装置，但在投切过程中可以切断小电流，根据动触头和静触头快速分闸时迅速拉长电弧的灭弧原理，可以熄灭触头间的电弧。

因此，允许高压隔离开关拉合以下回路：1拉合电压互感器、避雷器回路；2母线拉合及与母线直接相连设备的电容电流；三。

开关励磁电流小于2A的空载变压器：一般电压35kV，容量1000KVA 及以下变压器；电压110KV，容量3200kVA及以下变压器。

4容量电流不大于5A的空载线路：10KV电压5km及以下架空线路；35kV 电压10km及以下架空线路。

隔离开关种类繁多，按安装位置可分为：按安装位置分为室内型和室外型；根据刀闸的运动方式，可分为水平旋转式、垂直旋转式和插入式；按每相柱式绝缘子数量分为单柱式、双柱式、三柱式；根据运行特点，可分为单极式和三极式；根据有无接地开关，可分为接地开关和非接地开关。

保持1清理瓷件表面的灰尘，检查瓷件表面有无釉面或损坏，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

如果损坏严重，应更换；2检查刮片表面是否有清洁、变形或与机械接触的痕迹，有无与汽油接触的痕迹；三。

检查刀片及附件是否完好；4检查隔离开关、母线、断路器连接导线是否牢固、过热；5检查软连接件是否断裂；6检查清洁操作机构和传动部分，并加适量润滑脂；7检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8检查隔离开关底座是否完好，接地是否可靠。

隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。

（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。

但是，一定要对避免环路内开关分闸的策略进行应用。

1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。

闸刀位置与运行工况相符，定为一般缺陷。

4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。

2、闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。

3、若闸刀合闸不到位，按如下分析处理：①角度偏差大于15度时，必须处理，通过绝缘杆顶或手动操作，若不能恢复，汇报调度由检修处理；②角度偏差小于15度，大于10度时，但动触头已完全卡在静触头内，动静触头接触面足够，此情况已不影响设备运行，可通过绝缘杆顶或手动操作调整，若无法调整，上报缺陷，但操作可以继续进行；③角度偏差小于10度时，若动触头已完全卡在静触头内，动静触头接触面足够，无需调整；④动触头未完全卡在静触头内，或接触面积不够，此情况必须处理，通过绝缘杆顶或手动操作，若不能恢复，汇报调度由检修处理；说明：闸刀合闸到位的关键在于检查动静触头的接触情况，连杆是否“直”，并不是最重要的，在角度无明显偏差的情况下，若动静触头已完全接触，无需通过绝缘杆调整！二、220kV变电站隔离开关无法分合闸处理情况分析1、220kV变电站隔离开关电气回路图隔离开关缺陷处理，看了就能学会，学习电工然来如此简单，民熔电气回路图说明：电动闸刀的电气回路分两部分：控制回路、电动机回路；控制回路指控制闸刀的分合，电动机回路指一旦控制回路接通后，电动机转动，带动闸刀分合操作。

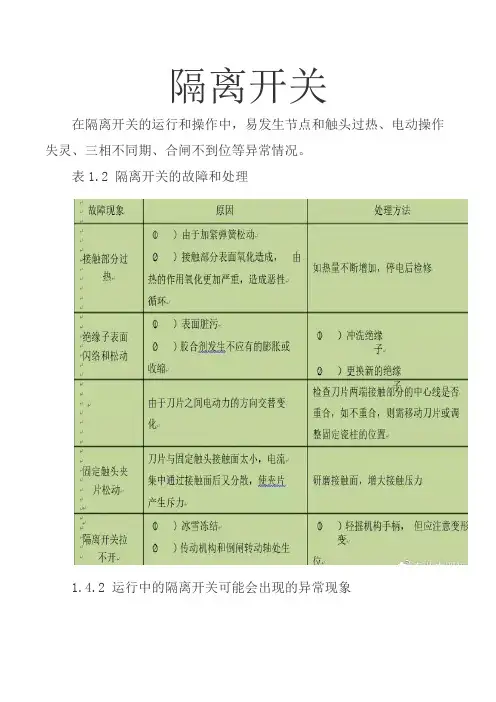

隔离开关在隔离开关的运行和操作中，易发生节点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。

表1.2 隔离开关的故障和处理1.4.2 运行中的隔离开关可能会出现的异常现象(1)接触部分过热，由于拧紧部件松动，刀口合得不严，而造成过热或刀口熔焊。

(2)瓷绝缘子外伤，硬伤，支柱底座破裂。

(3)针式瓷绝缘子胶合部因质量不良和自然老化而造成瓷绝缘子掉盖。

(4)在污秽严重时或过电压情况下，产生闪络、放电、击穿接地而引起烧伤痕迹，严重时产生短路，瓷绝缘子爆炸，开关跳闸等。

(5)三相合闸不同期。

(6)操作卡阻 ,拉合失灵。

(7)隔离开关自分。

(8)辅助节点转换不到位。

(9)操作过程中隔离开关停止在中间位置。

(10)电动机烧坏 ,接触器烧坏。

(11)严重和不到位。

(12)远方不能操作。

1.4.3 误拉合隔离开关情况(1)带负荷合隔离开关时，即使发现合错，也不准将隔离开关再拉开。

因为带负荷拉隔离开关，将造成三相弧光短路事故。

(2)带负荷错拉隔离开关时，在刀片刚离开固定触头时，便发生电弧，这时应立即合上，可以消除电弧，避免事故。

但如隔离开关已全部拉开，则不许将误拉隔离开关再合上。

1．瓷瓶断裂故障发生这种故障的隔离开关有GW4、GW5、GW6、GW7、GW16、GW17、GW20、GW21等型号，有的造成重大事故，影响极大。

支柱绝缘子和旋转瓷瓶断裂问题每年都有发生，运行多年的老产品居多，也有刚投运的新产品发生此类故障。

旋转绝缘子操作时主要受扭力作用，例如GW6、GW16、GW17、GW20、GW21开关操作时都发生过转动瓷瓶断裂事故。

瓷瓶断裂事故至今仍不能有效的予以防止。

支柱瓷瓶断裂，特别是母线侧支柱瓷瓶断裂，会引发母差保护动作，使变电站全停，造成重大事故。

2．传动机构问题机构多为操作失灵，如拒动或分、合闸不到位，往往在倒闸操作时易发生。

操作失灵首先是机械传动问题，早期使用的机构箱容易进水、凝露和受潮，转动轴承防水性能差，又无法添加润滑油。

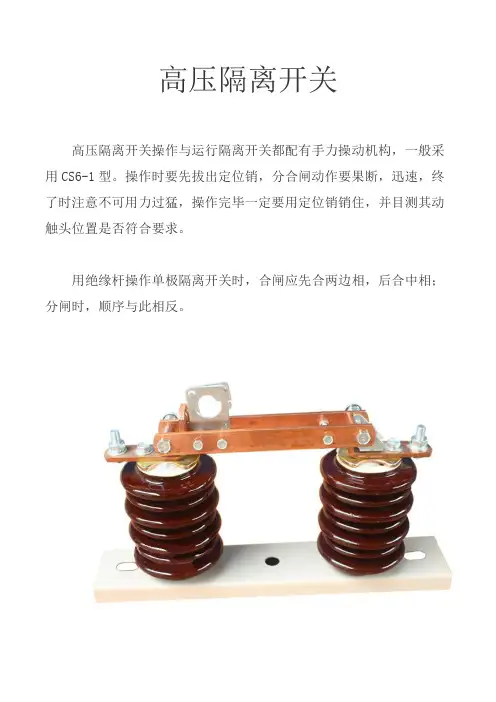

高压隔离开关高压隔离开关操作与运行隔离开关都配有手力操动机构，一般采用CS6-1型。

操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。

用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中相；分闸时，顺序与此相反。

必须强调，不管合闸还是分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围之内时才能进行。

为此，操作隔离开关之前，必须先检查与之串联的断路器，应确实处于断开位置。

如隔离开关带的负荷是规定容量范围内的变压器，则必须先停掉变压器的全部低压负荷，令其空载之后再拉开该隔离开关；送电时，先检查变压器低压侧主开关确在断开位置，方可合隔离开关。

如果发生了带负荷分或合隔离开关的误操作，则应冷静地避免可能发生的另一种反方向的误操作。

就是：已发现带负荷误合闸后，不得再立即拉开；当发现带负荷分闸时，若已拉开，不得再合（若拉开一点，发觉有火花产生时，可立即合上）。

对运行中的隔离开关应进行巡视。

在有人值班的配电所中应每班一次；在无人值班的配电所中，每周至少一次。

日常巡视的内容，主要是观察有关的电流表，其运行电流应在正常范围内；其次根据隔离开关的结构，检查其导电部分接触良好，无过热变色，绝缘部分应完好，以及无闪络放电痕迹；再就是传动部分应无异常（无扭曲变形，销轴脱落等）。

高压隔离开关检修隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。

动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。

触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。

触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。

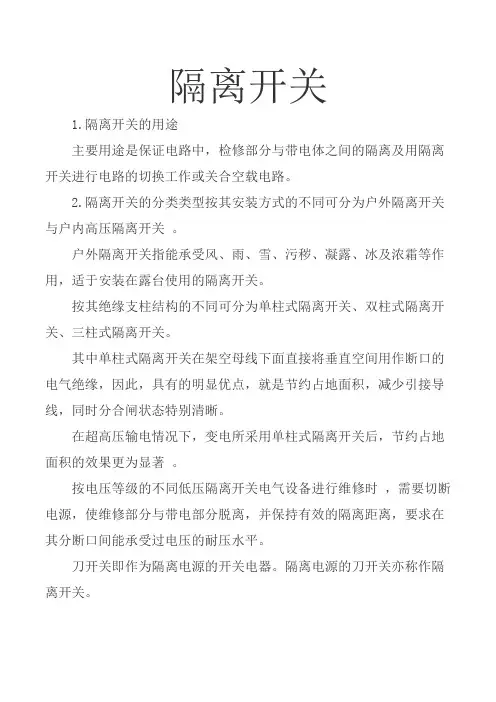

隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。

2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。

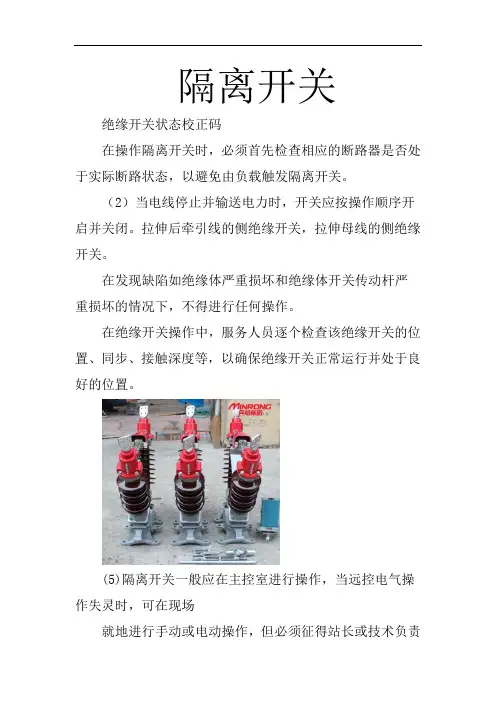

隔离开关绝缘开关状态校正码在操作隔离开关时，必须首先检查相应的断路器是否处于实际断路状态，以避免由负载触发隔离开关。

（2）当电线停止并输送电力时，开关应按操作顺序开启并关闭。

拉伸后牵引线的侧绝缘开关，拉伸母线的侧绝缘开关。

在发现缺陷如绝缘体严重损坏和绝缘体开关传动杆严重损坏的情况下，不得进行任何操作。

在绝缘开关操作中，服务人员逐个检查该绝缘开关的位置、同步、接触深度等，以确保绝缘开关正常运行并处于良好的位置。

(5)隔离开关一般应在主控室进行操作，当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，并在有现场监督的情况下才能进行。

（6）隔离开关、接地刀闸和断路器之间应安装有防止误操作的电气、电磁和机构闭锁装置，倒闸操作时，一定要按顺序进行，如果闭锁装置失灵或隔离开关不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态，只有核对无误后才能解除闭锁进行操作。

（7）将隔离开关控制接线与相应断路器闭锁，可有效防止带负荷拉、合隔离开关，但在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，可能因其操作顺序颠倒，这是隔离开关操作原则所不允许的，也是电力系统中造成事故的原因之一，为防止隔离开关误操作，对没有采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，隔离开关反事故技术措施要求(1)隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即在母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

（2）采用电磁锁防误的隔离开关闭锁接线，此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

隔离开关常见问题经常提到的问题是什么？隔离开关的常见故障如下：接触部分过热。

分离开关部分过热的原因是什么？绝缘开关主要由于过载、接触电阻增加和操作不完全同步而过热。

绝缘开关接触电阻增加的原因是什么？接触电阻的增加是由于刀片和喷嘴的接触强度很高，开口的刚性也很低，导致表面氧化和强度增加。

接着隔离电压和封闭过程导致电弧燃烧接触并增加接触电阻。

如何确定隔离开关触点是否过热？隔热开关或温度表的接触部分的颜色变化也可以根据其颜色来确定。

刀片测定通常基于红外温度测量。

如何处理隔离开关触点和过热？当发现分离开关触点过热时，首先报告调度，努力减少或转移负载，加强监视，并根据不同的连接器进行处理：双向连接公共汽车在总线侧栅过热的情况下，过热绝缘开关通过反向总线被关闭。

2）连接单车减少负荷，加强监测，采取措施减少温度，并在条件允许的情况下停止使用。

3.具有旁路断路器的可用旁路开关。

在线路横向隔离开关过热的情况下，处理方法基本上与单线处理方法相同。

一旦发生故障，应立即采取补救措施。

可能的应缩短工作时间，加强监测。

半导体连接器的开环操作。

侧绝缘开关中的过热触点和触点可以电解地从线侧下行链路连接器中去除，并在从绝缘开关中去除和现场检查以确保装载操作的安全之后进行处理。

如何验证分离开关电气故障的处理？在绝缘开关的电操作中断之后，先检查操作是否失灵，然后检查操作电源电路是否失灵，电源电路是完美的，如果熔丝是熔断的或释放的，电锁定电路是正常的。

如何处理熔融变形、绝缘体损坏和绝缘触点的沉重放电？在这种情况下，应立即切断电力，并在发生故障之前加强监测。

分离断路器拒绝分割，制动器需要处理吗？答案：（1）由于机械故障，例如轴杆的降低、销的去除、铸铁的破裂，或由于电路故障，刀具杆与致动机构的破裂可能发生。

在这种情况下，绝缘杆被用来操作绝缘杆，或者当板的手旋转每个绝缘轴时，绝缘杆被用来拒绝绝缘开关的密封。

拒绝跳如果驱动机构被冰冻，绝缘开关无法启动。

隔离开关检修与调整1.隔离开关的大修2.仔细擦净瓷件表面的灰尘，检查瓷瓶表面无掉釉、破损、裂纹及闪络痕迹，绝缘子的铁瓷粘合部分牢固。

3.用汽油擦净刀片触头上的油污,检查接触面应清洁无机械损伤，无氧化膜及过热痕迹，无扭曲变形现象。

4.用细纱布打磨触头接触面，必要时拆下触头、刀片.用木锤平整并用挫刀修整。

接触面组装时涂以中性凡士林膏。

5.检查刀片附件、弹簧、螺丝、垫圈、开口销等应齐全无缺陷，户外型隔离开关的刀片,操作机构应清扫干净，各部件完整齐全，软连接无折损现象，各活动部分及轴承部分活动自如无卡涩,检修完后加注润滑油。

6.检查与清扫隔离开关的传动机构如蜗轮、拉杆、传动轴等,动作灵活，销子齐全,各活动部分及轴承蜗轮等处应注入适当的润滑油，传动机构与带电部分绝缘距离符合要求，必要时加装保护环，定位器及制动装置安装牢固动作正确。

7.检查清扫隔离开关的接线板及与母线的连接情况，紧固连接螺丝，清扫母线支持瓷瓶。

8.检查并紧固隔离开关底座固定螺丝。

底座接地线应良好。

9.隔离开关的调整10.将检修后的隔离开关，利用传动机构缓慢地进行合闸，观察刀闸是否对准固定触头的中心,有无偏、卡现象，如有偏、卡时则可采用将固定触头或支持瓷瓶移动或在支持瓷瓶底部加垫片的方法进行调整，直至闸刀与固定触头对正，分合闸没有卡涩时为止。

11.拆开活动触头与传动机构的连接,用手将活动触头推在合闸位置上,检查触头接触面的紧密情况及压力。

12.用0.05 mm的塞尺检查，对于线接触塞不进去，对于面接触其塞入深度在接触面宽度为50 mm及以下时，不应超过4 mm,在接触面宽度为60 mm及以上时，不应超过6 mm。

13.查接触压力，如接触压力不足时，应调节弹簧,当闸刀合闸时，弹簧各圈之间，必须留有不小.于0.5mm的间隙。

14.对于户外型的隔离开关，用0. 05 mm的塞尺检查接触情况，以塞不进去为合格。

15.连接传动机构后操作隔离开关,使三相同时投入或同时断开，否则进行下列调整:16.观察三相闸刀在投入合闸时的同期误差应符合下表要求,如不符合时,对于户外型隔离开关应调整其各相拉杆的长短，对于户内型隔离开关应调整闸刀的拉式瓷瓶螺杆长度。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关操作、使用及维护，感觉这篇文章对你有帮助的话，可以关注下小编隔离开关操作、使用及维护（一）民熔隔离开关操作的一般规定：（1）机务段隔离开关操作人员及监护人员须经过河西运输段培训，并经考试合格，由河西运输段发给安全合格证后方可担任此项工作。

（2）从事隔离开关倒闸作业人员按要求每年进行考试，其安全等级不得低于3级。

（3）隔离开关开闭作业时，必须有两人在场，执行一人操作一人监护制度。

（4）对机务段有权操作的隔离开关，在向供电调度申请倒闸命令之前，要令人须向该段主管负责人办理倒闸手续。

（二）民熔手动隔离开关操作程序：（1）民熔隔离开关操作前，操作人必须按规定穿戴好绝缘靴和绝缘手套，并使用绝缘棒，站在绝缘板上进行操作。

使用前检查绝缘靴和绝缘手套有无裂纹、是否漏气。

（2）操作前，必须确认隔离开关和转动装置状态正常。

接地线良好，接触网正常方准按规定操作。

（3）操作时，操作人员的身体各部不得与支柱及周围任何物体或人员相接触，操作要准确迅速，一次开闭到位，中途不得停留和发生冲击。

（4）断电前，必须检查在分段绝缘器内的所有电力机车受电弓是否降下，未全部降下时应通知司机降下后，方准操作。

（5）操作完毕，须确认隔离开关已正确地转到规定位置后再加锁，钥匙交车站值班员保管。

（6）操作使用的绝缘手套、绝缘靴、绝缘棒和绝缘板要存放在阴凉、干燥不落灰尘的容器内。

每6个月由河西运输段负责进行一次性能试验。

每次使用前要进行简略的漏气试验，以保持绝缘性能良好。
