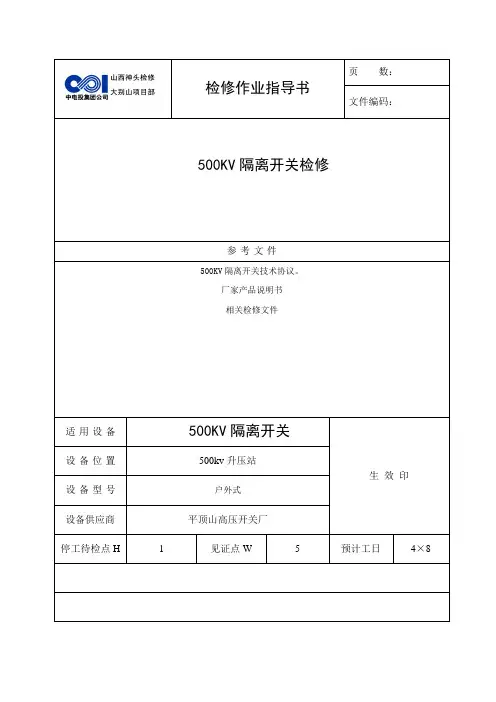

隔离开关检修作业指导书

页数：检修作业指导书文件编码：500KV隔离开关检修参考文件500KV隔离开关技术协议。

厂家产品说明书相关检修文件适用设备500KV隔离开关设备位置500kv升压站生效印设备型号户外式设备供应商平顶山高压开关厂停工待检点H 1 见证点W 5 预计工日4×8（文件编码）文件修改跟踪页版次修改人文件修改原因日期修改页（文件编码）目录1.0 概述2.0 风险分析和预防措施2.1 风险分析2.2 预防措施3.0 先决条件3.1 机组和系统状况3.2 现场条件3.3 其它专业配合票4.0：工具、材料和备件5.0：工作许可证6.0：工作内容及步骤6.1 刀闸清理6.2 瓷瓶检查6.3 导电回路检查6.4 机构箱检修、加油6.5 静态试验6..6 测量与试验6.7 电动操作试验7.0：现场清理8.0: 品质再鉴定9.0: 工作终结（文件编码）1．0 概述□电动机标准大修项目为：隔离开关静触头检修，隔离开关动触头检修，隔离开关传动机构检修，隔离开关支柱瓷瓶检修。

2．0 风险分析和预防措施2.1风险分析□走错设备间隔,可能引起设备和人员的重大事故□挤伤、压伤、机械损坏□高空坠落□触电压□火灾2.2 预防措施□核对所需检修设备名称和工作票设备名称一致，现场安措与工作票所列安措一致□环视工作范围内的状况，注意人身及其它设备安全□脚手架合格，系好安全带，工器具用工作包安全传送□作业前应对检修设备验明无电压□如须要动火，应办理动火工作票，做好安措，并在现场准备足够的消防器材3 .0先决条件□与电机相关的电源已断开□现场布置完善且照明充作4 .0工器具、材料、备品备件序号名称规格型号单位数量1 操作摇把把 12 继电器个 13 套筒力矩扳手套 1（文件编码）4 双头呆搬手套 15 风葫芦个 16 电源线轴个 17 毛刷个 18 加油壶个 19 常用工具箱套 110 改锥6寸把 211 改锥10寸吧 212 破布Kg 113 纱布#0 张 514 丙酮或乙醇瓶 615 导电膏或凡士林瓶 116 郎头6磅把 15.0 办理工作票□电气第一种工作票。

隔离开关、负荷开关检修作业指导书1. 作业项目名称：隔离开关、负荷开关检修作业指导书2. 作业内容范围本指导书适用于隔离开关、负荷开关的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。

5. 人员工机具材料与要求5.1人员准备：5.2材料准备5.3工具准备1 接地电阻测量仪ZC8型或F1627kit 1套2 螺丝刀十字，一字125MM 各一把3 塞尺1套4 兆欧表2500V 1台5 活口扳手250mm、300mm 各1把6 老虎钳250mm 1把6. 作业程序及标准6.1清扫：用抹布清洁绝缘子及各部构件，表面清洁无污物。

清洁绝缘子清洁绝缘子6.2支持绝缘子检查：6.2.1支持绝缘子垂直安装在托架上。

6.2.2检查绝缘子表面是否脏污、表面有无裂纹、有无放电痕迹。

6.2.3瓷釉剥落面积不超过300mm2。

6.3接点及结合部检查：6.3.1对各部接点检查，有无发热、烧损现象。

6.3.2检查接线端子，应牢固，导线无松股、断股。

6.3.3检查瓷、铁粘合部分，应牢固。

接点检查瓷、铁结合部6.4打磨触点：对开关刀口用砂布进行打磨。

打磨动触头打磨静触头6.5调整：6.5.1对开关机械联动机构进行调整，机构转动应于刀口开、闭合同步。

6.5.2操作机构的扇形板与隔离开关的传动杆应在同一垂直面上。

6.5.3操作手柄中心距地面高度为1.2m,距侧墙正面不应小于400mm。

6.5.4传动装置的拉杆应校直，与带电部分的绝缘距离，室内不小于125 mm，室外不小于200mm.如不符合要求时，可允许弯曲，但应与原杆平行。

调整联动机构联动机构6.6拉合试验：6.6.1对调整后的开关进行拉合试验，达到触点接触良好，接触紧密。

6.6.2用0.05塞尺检查，接触表面宽度为50 mm及以下时，塞进深度不超过4mm。

接触表面宽度为60 mm及以下时，塞进深度不超过6mm。

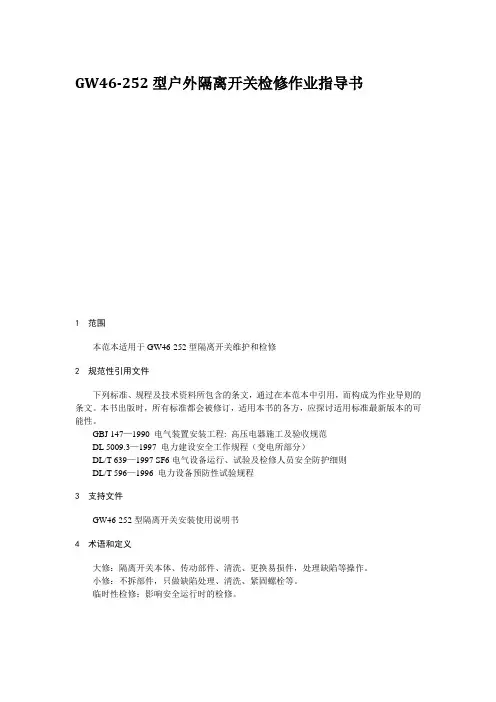

GW46-252型户外隔离开关检修作业指导书1 范围本范本适用于GW46-252型隔离开关维护和检修2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。

本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。

GBJ 147—1990 电气装置安装工程: 高压电器施工及验收规范DL 5009.3—1997 电力建设安全工作规程（变电所部分）DL/T 639—1997 SF6电气设备运行、试验及检修人员安全防护细则DL/T 596—1996 电力设备预防性试验规程3 支持文件GW46-252型隔离开关安装使用说明书4 术语和定义大修：隔离开关本体、传动部件、清洗、更换易损件，处理缺陷等操作。

小修：不拆部件，只做缺陷处理、清洗、紧固螺栓等。

临时性检修：影响安全运行时的检修。

5 安全及预控措施按照《电业安全工作规程》等相关规定编写出与本作业相应的安全措施，并根据安全生产风险管理体系的相关要求，对本作业的危险点进行分析，提出预控措施表1 危险点及预控措施表6 作业准备6.1 人员配置6.1.1人员数量要求工作负责人1人，工作班成员至少2人。

6.2检修工具准备表2 检修所需工具表6.3消耗性材料及主要备品备件表3 消耗性材料及主要备品备件表备注：可根据实际情况增减7 作业周期略8 工期定额大修所需工作日为10个, 小修所需工作日为5个,临时检修所需工作日按工作量确定。

9 设备主要参数9.1主要技术参数表4 主要技术参数表9.2主要机械调整参数表5 主要机械调整参数表10 工作流程10.1小修工作流程10.2大修工作流程（注：大修包括小修的所有内容）10.3大修工作流程10.3.1 隔离开关检修10.3.1.1 隔离开关本体检修的条件：(1). 隔离开关操作不到位、操作困难。

(2). 隔离开关分、合同期大。

(3).隔离开关导电部分发热严重。

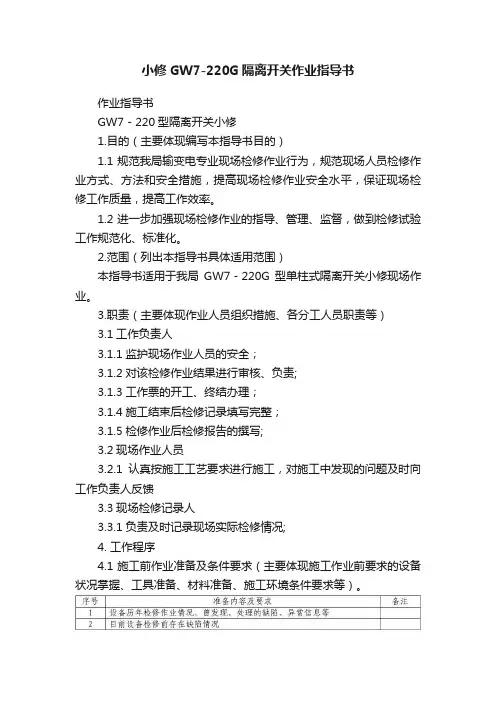

小修GW7-220G隔离开关作业指导书作业指导书GW7－220型隔离开关小修1.目的（主要体现编写本指导书目的）1.1规范我局输变电专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。

1.2进一步加强现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。

2.范围（列出本指导书具体适用范围）本指导书适用于我局GW7－220G型单柱式隔离开关小修现场作业。

3.职责（主要体现作业人员组织措施、各分工人员职责等）3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责;3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写;3.2现场作业人员3.2.1认真按施工工艺要求进行施工，对施工中发现的问题及时向工作负责人反馈3.3现场检修记录人3.3.1负责及时记录现场实际检修情况;4. 工作程序4.1施工前作业准备及条件要求（主要体现施工作业前要求的设备状况掌握、工具准备、材料准备、施工环境条件要求等）。

4.1.4.1天气情况要求无雨。

4.2现场作业流程(主要编写作业详细工序步骤、工艺要求、各工序进度控制、存在的危险2）序号中标有* 的项目并加重字体的表示：只有隔离开关两侧停电并接地、做好完备的安全措施情况下方可从事该项工作，否则，不做。

3）序号中标有△的项目并加重字体的表示：只有经调度和有关人员的同意后，并有运行人员的配合下，方可从事该项工作，否则，不做。

5.危险点及操作安全主要事项（主要体现施工中的通用安全措施要求及注意事项等，可参照安全措施标准化要求写）5.1 断开隔离开关操作及控制电源；隔离开关两侧停电并接地、做好完备的安全措施情况下方可对隔离开关构架以上从事检修工作，要挂标示牌。

否则，只能对隔离开关构架以下从事检修工作，并有安全禁示牌，每一项的工作都要认真考虑安全，要与隔离开关的带电部分保持足够的安全距离。

27.5KV户内隔离开关检修作业指导书1.目的本作业指导书规定了27.5KV户内隔离开关检修作业的程序、项目、质量标准及安全风险卡控关键。

2.适用范围适用于牵引变电所、开闭所、分区所、并联开关站27.5KV户内隔离开关检修作业。

3.作业准备27.5KV户内隔开检修作业指导书检修等级小修检修周期手动1年，电动6个月作业人员1.工作领导人1人。

2.作业组成员不少于2人。

作业类型高压设备停电作业资料准备1.户内隔离开关安装使用说明书、机构箱二次图。

2.设备检修记录、设备缺陷记录。

作业工具万用表/组合工具/呆扳手/钢卷尺/塞尺/钢丝刷/力矩扳手/梯子/工具包作业材料螺栓、螺帽、垫片/销子/油漆（防锈漆、黑漆、灰漆）/砂纸/扁油刷/瓷釉漆/黄油/凡士林/清洁布/机油/中性清洁剂/行程开关/接触器/转换开关/橡胶密封条安全风险卡控关键1.确认设备，防止作业人员误进带电区。

2.防止作业人员碰伤、挤伤。

参考资料1.《牵引变电所安全工作规程》、《牵引变电所运行检修规程》铁运【1999】101号2.《铁路电力牵引供电施工质量验收标准》TB10421-20033.《GN2-27.5型隔离开关安装使用说明书》27.5KV户内隔离开关检修作业流程图4.外观目视检查4.1 硬母线：连接是否牢固，测温片是否变色。

4.2 开关触头：分合闸是否过位或欠位、有无烧伤痕迹。

4.3 绝缘子、底座及支架：绝缘子有无裂纹、破损及爬电痕迹，底座及支架安装是否牢固，有无锈蚀，接地是否良好。

4.4 操作机构及传动部分：检查二次线有无破损、松动情况，二次线编号是否清晰，操作机构箱是否清洁、密封，传动部分的各连杆、接头、夹叉有无变形、锈蚀，螺纹有无损坏、连接螺栓是否紧固，开口销是否齐全（掰开角度不小于60°），弹簧卡销是否到位。

图1：27.5kv户内隔离开关示意图5.设备清扫5.1 用清洁布或蘸取中性清洗剂擦拭绝缘子表面及底座上的灰尘。

5.2 用扁油刷或手风器清洁机构箱及端子排的积尘。

隔离开关检修作业指导书1.目的通过对隔离开关的定期检修和维护，以保证其能够安全可靠的进行电路的切换工作或关合空载电路。

2.范围本指导书使用于各种户内和户外的隔离开关。

3.工作程序3.1绝缘子的检查3.1.1检查瓷件表面有无掉釉、破损裂纹及放电闪络痕迹。

3.1.2活动绝缘子与操动机构部分的紧固螺栓、连接销子及垫圈应齐全、紧固。

3.1.3用绝缘摇表测量绝缘子的绝缘电阻应合格。

3.1.4绝缘子表面应清扫干净。

3.2接触面的检修3.2.1用汽油擦净刀片、触头或触指上的油污，检查接触表面应清洁无机械损伤，无氧化层及过热痕迹，无扭曲变形现象，必要时应用砂布打磨触头表面或者全部解体，用砂布或锉刀对所有接触面进行清理、修整，最后涂以导电脂，但应注意镀银的接触面不可破坏，如确已损坏严重无法修整应予以更换。

3.2.2触头或刀片上的附件，例如弹簧、螺栓、垫圈、开口销等应保证性能完好、齐全，不符合要求者应更换。

3.2.3检查静触头夹片与活动刀片间的接触压力，用0.05m m×10mm的塞尺检查，对于面接触其塞入深度不应大于6mm，对于线接触应塞不进去。

否则应调整触头的弹簧或弹簧片，使其接触压力符合要求。

3.2.4将隔离开关缓慢合闸，观察动触头应对准固定或转动触头的中心落下或进入，无偏卡现象，否则应调整触头、绝缘子或其他部件。

3.2.5在合闸位置，刀片应距静触头的底部，凸形触头距凹形触头底部应有一定间隙，以免操作时冲击绝缘子造成机械损伤。

若间隙不符合要求，可以调节拉杆长度或拉杆绝缘子的调节螺栓或触头和绝缘子的位置来进行。

3.2.6三相联动的隔离开关，不同期不能超过规定值。

否则，应调整传动拉杆的长度或拉杆绝缘子的调节螺栓长度。

3.2.7检查有软连接隔离开关软连接本身的情况，不应有折损、断股，连接接触面应清洁完好。

检查加线板与引线应接触良好，否则拆下处理和更换。

3.2.8双柱式隔离开关在合闸位置时，导电杆应在同一直线上，否则应调节相间拉杆和水平拉杆的调节螺栓的长度。

220kV隔离开关检修作业指导书DQ-0121总则1.1目的为了加强XXXXXX220k开关站隔离开关检修技术工作，确保220k V隔离开关检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保220kV隔离开关检修后能安全、可靠地运行。

所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2 范围本指导书适用于XXXXXX220k开关站隔离开关的检修。

2规范性引用文件（含验收标准等）《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《发电企业设备检修导则》DL/T 838 —2003《XXXXXX安健环作业指导书初稿编写规范》《XXXXXX220kVf关站检修规程》《XXXXXX220kVf关站隔离开关安装使用说明书》3作业过程控制3.1作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2作业过程及风险预控3.3关键点作业质量标准及异常处理对策（可图示）3.4验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.432 特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。

北京供电段隔离开关（负荷开关）检修作业指导书2009-01-01 发布 2009-01-01 实施隔离开关（负荷开关）检修作业指导书1 检修周期检修周期1年。

2 检修标准2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》3 准备工作3.1 人员：10-12人。

3.2 工具：短接线、小绳、工具袋、砂布、钢丝刷、塞尺、锉刀、钢卷尺、机油壶、开关钥匙、2500V兆欧表、水平尺、操作杆、安全用具、防护用具3.3 材料：工业凡士林、油漆、黄油、抹布、机油、金属垫片。

4 检修步骤4.1 GW4-27.5TWD型4.1.1 确认停电，接好地线。

4.1.2 用短接线短接开关。

4.1.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。

4.1.4 测量引线与上裙边及接地部分的距离。

4.1.5 检查引线驰度符合要求，联接线夹状态良好。

4.1.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。

4.2 负荷隔离开关4.2.1 确认停电，接好地线。

4.2.2 用短接线短接开关。

4.2.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。

4.2.4 测量引线与上裙边及接地部分的距离。

4.2.5 检查引线驰度符合要求，联接线夹状态良好。

4.2.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。

5 处理方法（GW4-27.5TWD型）5.1 触头有麻点烧伤痕迹时可用砂布、棉纱打磨，擦净，然后表面涂一层工业凡士林。

5.2 接触面不密贴，调整触头弹簧压力。

5.3 合闸不呈直线和分闸不符合时，调整止钉间隙及交叉连杆。

5.4 接地刀合闸不到位或过头、分闸不到位，调整接地刀传动拐臂接地连杆的长度。

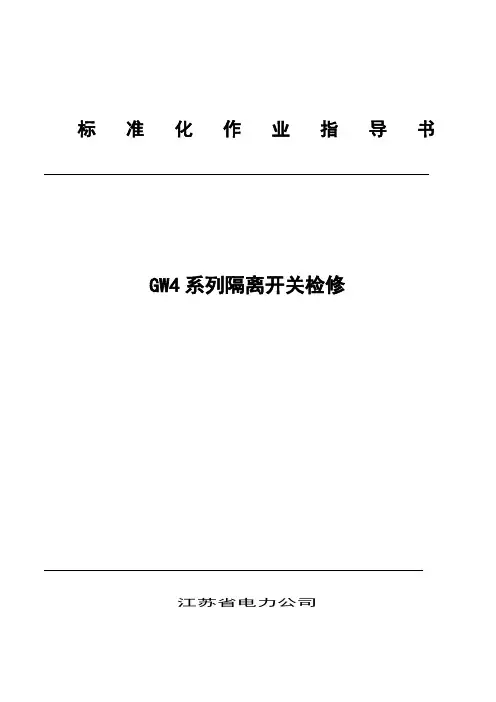

标准化作业指导书GW4系列隔离开关检修江苏省电力公司GW4系列隔离开关检修作业指导书目录1 适用范围 (2)2 引用文件 (2)3 人员要求 (2)4 危险点分析与预控措施 (3)5 工器具与耗材准备 (4)6 检修作业流程图 (5)7 检修工序及技术要求 (6)8 GW4系列隔离开关大修报告 (13)GW4系列隔离开关检修1 适用范围本作业指导书适用于江苏省电力公司系统变电站GW4系列隔离开关检修（交接、大修、小修、临检）2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GBJ 147—1990《电气装置安装工程高压电器施工及验收规范》DL/T 596-1996《电力设备预防性试验规程》DL/T 486－2000《交流高压隔离开关和接地开关订货技术条件》《江苏省电力公司GW4、GW5型隔离开关检修工艺导则》（苏电生[2003]1833号）《国家电网公司电力安全工作规程（试行）》(变电站和发电厂电气部分)电安生[1994]227号电业安全工作规程（热力和机械）《江苏省电力设备交接和预防性试验规程》（2002年版）3 人员要求3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。

3.2专责监护人应是具有相关工作经验、熟悉设备情况和本规程的人员。

3.3现场工作人员的身体状况、精神状态良好。

所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格3.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。

3.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
