H7210 GPRS DTU测试报告一、因附带光盘部分测试工具不能使用，测试中遇到的问题有：参数配置:附带光盘H7210管理工具不能用，经技术支持发来可用H7200管理工具①连接设置：波特率要求57600，密码admin②连接：打开串口后连接，必须在连接DTU前使其在不通电状态，点击“连接”后再通电③接入点名称：不同SIM卡接入点不同移动卡联通卡④DSN的IP地址：隔天演示如有不能连接服务情况，有可能公网IP有变，须重新配置，如：直至如下显示才OK⑤服务端口：IP地址的服务端口配置时必须对应，如：⑥波特率和校验位：测试用软件设置必须和所配置的一至二、参数配置三、DTU和无线数据中心演示1、DTU2、无线数据中心演示系统四、测试1、接串口测试，可双向通信①使用测试工具：“SSCOM32”和“演示系统”②串口线向DTU发送信号：在字符串输入框输入字符，可定时发送，演示中心显示，如：发送接收③日志查询：可查询上线、下线记录，信号发送记录④演示系统直接向DTU发信号，SSCOM3.2有相应记录2、接“通信主机”测试，15分钟收发信号一次，测试OK注：本DTU有空闲时自动上线和下线功能，即15分钟的收发周期内，空闲期间DTU能设置自动下线，并在收发信号前又自动上线，设置如下：①下线时间为0，即不自动下线②空闲下线时间为0既不在空闲时自动下线③重连接间隔3、DTU测试工具，测试信号收发质量，以及稳定性，相关设置需正确注：使用此测试工具需对参数配置进行如下设置测试结果如下：五、人为掉线测试1、在人为给DTU断电使其断线时，DTU测试工具收发信号包数量不一，有错包率，会丢包。
重新连上后丢包数量不再增加，自给DTU重新通电点完全连上大约需要50秒。
2、接串口测试时，无线数据中心演示系统连上后，在人为给DTU断电使其断线后，再重新为其通上电，10秒钟内sscom32测试工具会有如下显示已重新连接上无线数据中心演示系统正在DTU重新通上电后40秒左右再次有信号接收总结：经20多天测试，除人为掉线测试外，H7210 GPRS DTU未有掉线情况，具体配置可依据现场需求而设置。
4G DTU基于遥测雨量站应用的配置方法摘要：我中心区域内的水文自动遥测站的数据传输利用TD- LTE或FDD-LTE 的4G网络实现无线长距离数据传输。
数据传输的核心部件DTU参数配置正确与否直接影响其通信状态。
文章中将介绍深圳宏电4G DTU的配置方法，配置软件的操作步骤，对配置参数时需要注意的选项进行了介绍。
关键词：4G DTU；参数配置；串口通信1引言DTU是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据，并通过无线通信网络进行传送的无线终端设备。
深圳市宏电技术股份有限公司是全球领先的物联网无线通信产品提供商及行业智能解决方案服务商，自主研发推出国内首款物联网M2M网关产品，是物联网行业开拓者与引领者之一。
2002年GPRS网络商用，宏电率先推出全球首款蜂窝网络数据传输终端，获得DTU注册商标，成就M2M市场先行者。
至今由宏电创造的“DTU”一词已成为无线通讯行业应用终端产品的代名词。
2021年我中心对常年雨量遥测站的设备进行了升级改造，数据传输的核心部件DTU采用的就是深圳宏电的H7710C 4G DTU。
文章中将结合近年来作者的实际运维工作经验来探讨宏电4G DTU配置方法，操作步骤。
2宏电DTU技术规格查询及配置工具准备宏电DTU技术规格信息可在DTU背面铭牌查询。
铭牌中有DTU型号、网络、接口、电源、版本、编码信息内容，条形码中有DTU的生产日期，不同年份生产的铭牌内容略有区别。
配置软件采用专用的“DTU工具盒”进行DTU配置，另外还需要准备配置DTU的专用串口线，直流电源适配器。
3 DTU与电脑的连接首先，用专用配置串口转换线将DTU与电脑相连接，转换线的九芯串口接头与电脑串口相连，转换线的12Pin插拔式接线端子与DTU通信模块相连，如图3-1。
在电脑上打开宏电DTU专用配置软件“DTU工具盒”，如图3-2。
图3-1图3-2然后点击右上角菜单中“串口信息”设置正确的串口参数，如图3-3。
宏电GPRS DTU配置在力控与设备进行通信时，因为地理位置的原因经常要用到GPRS DTU进行通讯。
下面以宏电的GPRS DTU为例介绍下，GPRS DTU的设置以及在力控上的配置。

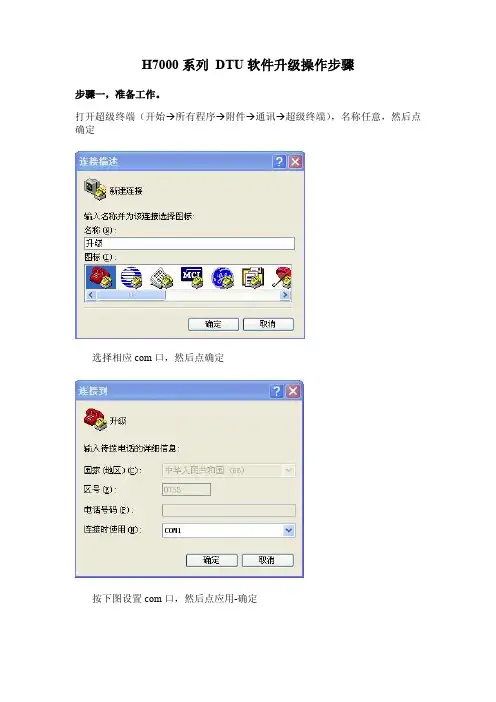

一，GPRS DTU配置1.1 DTU配置界面的登入启动PC的超级终端软件（图一），图一设置超级终端的连接端口（图二）图二以及端口的参数（图三）。
图三先按住PC键盘的空格键(SPACE)，打开DTU设备的电源启动DTU，直到出现下图所示界面。
DTU 正常进入配置时，PC机的超级终端屏幕上显示下图所示界面。
输入D，可以看到目前DTU的详细参数。
输入C对DTU的参数进行配置，密码一般是：1234。
注意：第一、要进入DTU配置界面，必须在DTU设备加电之前按住PC键盘的空格键(SPACE)不放，然后加电，直至PC机的超级终端屏幕上显示下图所示界面；第二、超级终端通信参数的速率必须设置在57600baud，尽管您已经按照后面的设置将DTU的串口速率设置为其他数值，但要进入配置界面，超级终端通信参数的速率仍然必须设置在57600baud。
1.2下面对DTU的各个参数进行说明：1. MSC设置列表:---服务代码: *99***1#---PPP用户名:---接入点名称: CMNET2. 终端设置列表:---DTU 身份识别码: 139********---本地通讯端口: 5001---在线报告时间间隔: 40---最大传输包长: 256---重连接时间间隔: 0---控制台信息类型: 1---最后包空闲时间间隔: 600 ---数据包分隔标识：0x00 3. DSC设置列表:---DSC IP地址: 211.162.72.197 ---DSC 域名:---网络检测时间间隔: 0---DSC 通讯端口: 5002---DNS IP 地址: 202.96.134.133 ---备DSC IP地址: 0.0.0.0---备DSC 通讯端口: 50034. 串口设置列表:---波特率57600---数据位: 8---停止位: 1---校验位: 无---流控: 无流控5. 特殊选项设置列表:---终端类型: 5---呼叫类型: 2方式0：只在终端类型为2时有效，当DTU有数据要发送时，如果没有配置中心的IP，将通过发短信的方式要求中心提供IP；方式1：只在终端类型为2时有效，当DTU有数据要发送时，如果没有配置中心的IP，将通过拨打电话的方式要求中心提供IP；方式2：只在终端类型为2时有效，当DTU有数据要发送时，如果配置了中心的IP，将尝试上线，如果没有配置中心的IP，将不呼叫中心，直到中心通过短信或电话拨打请求DTU上线；方式3：只在终端类型(为2时有效，此时DTU如果有数据发送将不再尝试上线，只有通过DSC 呼叫，DTU才上线；其它值为保留。
GPRS信号监测装置调试硬件接线图一、ADAM-4117参数设置1.将ADAM-4117模块右侧开关拨至INIT（配置状态）；2.打开调试软件 Utility，选择相应的串口号，右击选择Search，出现对话框（图a），点击Start，直至搜索到模块（）后点击Cancel；图a3.点击4117（*），配置并保存相应参数，如图（b）。
点击右上角的“Apply change”保存设置到模块的芯片里。
图b二、宏电H7710 GPRS DTU模块参数设置1．断电，打开调试软件sscom32.exe，选择相应串口号，设置相应参数如图c（修改参数的波特率一直为57600）；图c2.按住空格键，通电，直至出现图d现象；图d3.按照帮助指示输入“H”，出现主菜单（图e），输入“C”，再输入密码“1234”，回车，进入DTU配置（C）菜单（图f）；图e 图f 图g4．输入“3”，进入“数据服务中心设置（DSC）”菜单（图g），输入“1”，配置“DSC IP地址（公网地址，http//:192.168.1.1）”，；输入“2”，配置“DSC 域名”；（注：若已配置固态IP地址，则无需配置域名，即配置域名时按回车键即可；若使用动态IP地址，则将IP地址设为0.0.0.0，域名改为相应的域名地址）输入“3”，配置“DSC 通讯端口”，端口号自己定义，但必须与读取时端口号设置一致；输入“4”，配置“DNS IP地址”，，一般设为主站的DNS IP地址；输入“r”，保存设置输入Y或者N。
5.输入“4”进入“用户串口设置”菜单（图h）图h 图i输入“1”，配置波特率（图i），一般采用9600bps，故输入“4”，再输入“r”返回菜单；输入“2”，配置数据位，一般设为8；输入“3”，配置校验位，一般设为无校验位，故输入“1”，再输入“r”返回菜单；输入“4”，配置停止位，一般设为1；输入“r”，返回主菜单。
6.输入“5”，进入“特殊选项设置”菜单（图j）图j输入“6”，配置“通讯协议选择(透明 0/DDP协议 1)”，一般选择透明，故输入“0”；输入“7”，配置“网络连接方式(UDP 0/TCP 1)”，一般采用TCP连接方式，故输入“1”；输入“r”，再输入“r”返回主菜单。
菜单说明书目录1名词解释 (4)2进入配置菜单方法 (5)3配置菜单总列表 (6)4移动服务中心设置 (7)4.1服务代码 (7)4.2PPP用户名 (7)4.3PPP密码 (7)4.4SIM/UIM PIN (7)4.5接入点名称(APN) (7)5终端单元设置 (8)5.1DTU身份识别码 (8)5.2最大传输包长 (8)5.3最后包空闲时间间隔 (8)5.4数据包匹配标识 (8)5.5启用TDP协议 (9)5.6支持数据回执(*TDP) (9)5.7自动应答(*DDP) (10)5.8重拨号时间间隔 (10)5.9控制台信息类型 (10)6网络通道设置 (11)6.1通道工作模式 (11)6.2TCP保活时间间隔 (11)6.3PPP保活时间间隔 (12)6.4DNS IP地址 (12)6.5DSC IP地址 (12)6.6DSC域名 (13)6.7DSC通讯端口 (13)6.8本地通讯端口 (13)6.9连网方式 (13)6.10高级 (13)7用户串口设置 (18)7.1波特率 (18)7.2数据位 (18)7.3校验位 (18)7.4停止位 (19)7.5流控制 (19)8特殊选项设置 (20)8.1终端类型 (20)8.2呼叫类型 (20)8.3呼叫时间间隔 (20)8.4空闲下线时间间隔 (21)8.5空闲下线模式 (21)9DTU通道工作模式说明 (22)9.1单通道 (22)9.2主备通道 (22)9.3多通道 (23)10短信通道说明 (24)10.1DTU短信通道运行说明 (24)10.2短信通道配置 (24)10.3短信数据格式 (24)11TCP服务通道说明 (25)11.1TCP服务通道运行说明 (25)11.2TCP服务通道配置 (25)11.3 (25)12 (25)1名词解释DTU 宏电公司的无线数据传输单元DSC 数据服务中心，连接于internet网络，接收DTU数据的应用中心DDP DTU与DSC之间的数据交互协议TE 用户终端设备，连接于DTU的串口端TDP DTU与TE间的数据交互协议一直按住”空格”键，给DTU上电，直到DTU出现欢迎信息，然后按”C”键就可以进入配置菜单。

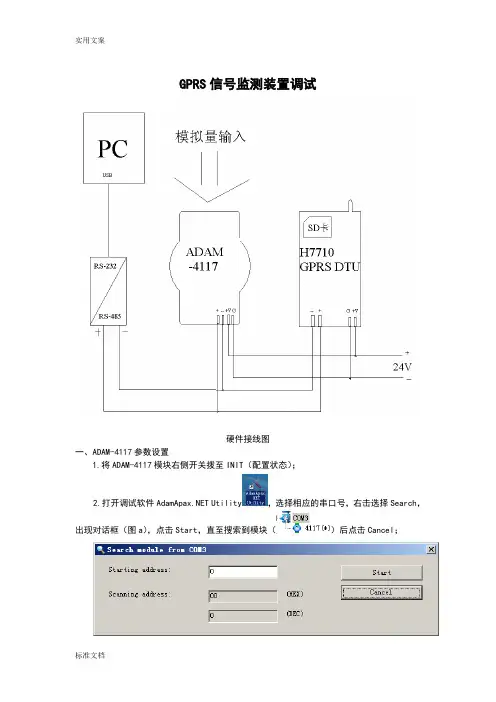

GPRS信号监测装置调试
硬件接线图
一、ADAM-4117参数设置
1.将ADAM-4117模块右侧开关拨至INIT（配置状态）；
2.打开调试软件 Utility，选择相应的串口号，右击选择Search，出现对话框（图a），点击Start，直至搜索到模块（）后点击Cancel；
图a
3.点击4117（*），配置并保存相应参数，如图（b）。
点击右上角的“Apply change”保存设置到模块的芯片里。
图b
二、宏电H7710 GPRS DTU模块参数设置
1．断电，打开调试软件sscom32.exe，选择相应串口号，设置相应参数如图c（修改参数的波特率一直为57600）；
图c
2.按住空格键，通电，直至出现图d现象；
图d
3.按照帮助指示输入“H”，出现主菜单（图e），输入“C”，再输入密码“1234”，回车，进入DTU配置（C）菜单（图f）；
图e 图f 图g 4．输入“3”，进入“数据服务中心设置（DSC）”菜单（图g），
输入“1”，配置“DSC IP地址（公网地址，http//:192.168.1.1）”，
；输入“2”，配置“DSC 域名”
；
（注：若已配置固态IP地址，则无需配置域名，即配置域名时按回车键即可；若使用动态IP地址，则将IP地址设为0.0.0.0，域名改为相应的域名地址）
输入“3”，配置“DSC 通讯端口”，端口号自己定义，但必须与读取时端口号设置一致；
输入“4”，配置“DNS IP地址”，
，一般设为主站的DNS IP地址；输入“r”，保存设置输入Y或者N。
5.输入“4”进入“用户串口设置”菜单（图h）
图h 图i
输入“1”，配置波特率（图i），一般采用9600bps，故输入“4”，再输入“r”
返回菜单；
输入“2”，配置数据位，一般设为8；
输入“3”，配置校验位，一般设为无校验位，故输入“1”，再输入“r”返回菜单；
输入“4”，配置停止位，一般设为1；
输入“r”，返回主菜单。
6.输入“5”，进入“特殊选项设置”菜单（图j）
图j
输入“6”，配置“通讯协议选择(透明0/DDP协议1)”
，一般选择透明，故输入“0”；
输入“7”，配置“网络连接方式(UDP 0/TCP 1)”
，一般采用TCP连接方式，故输入“1”；
输入“r”，再输入“r”返回主菜单。
7.输入“D”，查看配置参数情况，检查是否正确。
（也可在各个次菜单里输入“D”查
看各分支参数情况）
8.测试，一直输入“r”，直至出现汉字，再将测试软件的波特率改为9600bps，开始测
试，若显示图k的情况，则说明配置正确。
图k
三、虚拟串口设置
1.打开虚拟串口软件VSPM ；
2.选择<虚拟串口管理>-><新增虚拟串口>，（图L）；
图L
3. 输入指定虚拟串口信息（图m）；
串口号（可随便设置）：AdamApax软件搜索出来的串口号（即第一步中的串口号），若无此串口号选择，需要将RS-485连接线拔去；
远程服务器IP地址：
远程服务器监听端口：上面设置的DSC 通讯端口号；
图m
然后点击设置，选择工作模式，即。
四、KEPServerEx设置
1.打开软件KEPServerEx ；
2.创建Channel；
在左窗口空白处右击——选择“New Channel”——出现对话框，选择“下一步”——选择协议“Modbus Serial”（图n）“下一步”——设置相应参数（必须与之前设置相对应，图O）“下一步”——“下一步”——“完成”。
图n
图O
3.创建Device；
右击新创的“Channel”——选择“New Device”——出现对话框，选择“下一步”——选择“Modbus”协议——设置Device ID号（即为ADAM4117中所设地址号，默认为8，图p），“下一步”——设置数据发送时间等参数（图q）——“下一步”——“完成”。
图p
图q
4.创建Teg Properties；
在右窗口右击，选择“New Teg Properties”，出现图R窗口，设置相应参数（Modbus 地址从400001开始）。
图R
5.点击菜单栏中按钮，查看数据发送情况。
（图s）
图s。
