WG-8010 DTU在组态王软件中的使用说明2012WG-8010 DTU在组态王软件中的使用说明一、介绍1.1 概述本文档旨在提供WG-8010 DTU在组态王软件中的详细使用说明，以帮助用户正确配置和使用该设备。
1.2 适用范围本文档适用于使用组态王软件配置和使用WG-8010 DTU的用户。
二、安装和配置组态王软件2.1 与安装2.1.1 组态王软件最新版本2.1.2 执行安装程序并按照向导进行安装2.2 运行组态王软件2.2.1 双击桌面上的组态王图标2.2.2 在软件界面中选择“新建项目”2.3 创建设备连接2.3.1 菜单中的“设备连接”选项2.3.2 在设备连接管理界面中，“添加设备”按钮2.3.3 在弹出的对话框中输入如下信息：- 设备名称- 设备型号：选择WG-8010 DTU- 通信方式：选择合适的通信方式（如GPRS、4G等）- IP地址/域名：输入设备的IP地址或域名- 端口号：输入设备的端口号- 用户名：输入设备登录的用户名- 密码：输入设备登录的密码- 其他相关参数（如果适用）2.3.4 “确定”按钮完成设备连接设置三、配置WG-8010 DTU3.1 设备参数设置3.1.1 设备连接管理界面中的“设备参数”选项3.1.2 在参数设置界面中，根据实际需求配置设备参数，例如：串口配置、网络设置、数据传输等3.2 传感器配置3.2.1 设备连接管理界面中的“传感器配置”选项3.2.2 在传感器配置界面中，“添加传感器”按钮3.2.3 在弹出的对话框中输入传感器相关信息，例如传感器类型、通道编号、量程等3.2.4 “确定”按钮完成传感器配置四、数据采集和监控4.1 实时数据采集4.1.1 在设备连接管理界面中，“实时数据采集”选项4.1.2 选择需要监控的传感器并“开始采集”按钮4.1.3 实时监控数据将显示在软件界面的相应区域4.2 历史数据查询4.2.1 在设备连接管理界面中，“历史数据查询”选项4.2.2 根据需要选择查询条件（例如时间范围、传感器类型等）4.2.3 “查询”按钮以获取历史数据结果五、其他功能5.1 报警配置5.2 远程控制5.3 数据导出与导入六、附件本文档无附件。
【最新整理，下载后即可编辑】GPRS集中抄表管理系统操作说明书GPRS集中抄表管理系统一、概述GPRS集中抄表系统是计算机通过电表DLT645协议来读取现场的数据，抄到的数据可以对相关用户进行费用计算、统计，数据存盘后可随时查询打印。
GPRS集中抄表系统抄表数据是根据仪表的地址来通讯的，所以表地址必须是唯一的，或者会造成数据混乱，这一点非常重要，使用本系统的人一定要注意。
二、系统安装系统的安装比较简单，只要按照默认提示就可以了，具体操作如下：1、双击安装程序：2、选择安装过程中显示的语言，选完按确定：3、出现安装向导，点继续到下一个安装界面：4、指定系统安装目录，这个可以点浏览修改安装路径，按继续进入下一个安装界面：5、界面提示可以修改开始菜单中显示的文件名，点继续进入下一个安装界面：6、界面提示用户是否要创建桌面图标和创建快速启动栏图标，如果需要那么选中打勾，安装程序就会创建相关的图标，点继续走入下一个安装界面：7、上面显示了你在前面几步中所做的程序安装路径等信息，点安装进行GPRS集中抄表系统的安装：8、显示安装进度：9、程序安装完成，因为数据库尚未导入，所以请把运行GPRS集中抄表系统前面的勾去掉，也就是暂时不运行GPRS集中抄表系统；点完成结束GPRS集中抄表系统的安装。
三、运行GPRS集中抄表系统1、如果安装的时候选择了创建桌面图标，那么可以在桌面上找到这个：2、如果安装的时候没有选择创建桌面图标，那么可以从下面的位置中到找：3、点运行系统，出现一个数据库连接窗口，第一次运行GPRS集中抄表系统都会出现下面这个窗口，直接点确定就可以：4、出现系统的登陆窗口，输入用户代码和密码，只有代码和密码正确才能进入GPRS集中抄表系统，系统的初始帐号是1000，密码是888，输入帐号和密码后点登录进入系统：5、系统的整下界面如下：界面上左边是主菜单，中间栏是GPRS采集器的信息栏，右边是用户列表，具体各部份如何操作下面会有详细的说明。

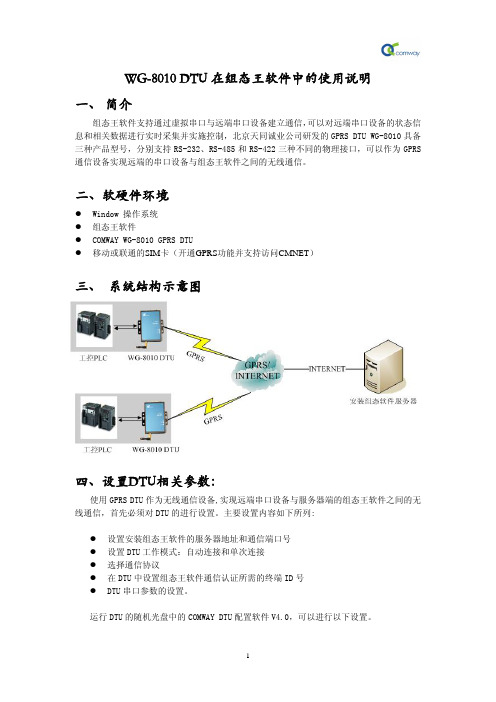

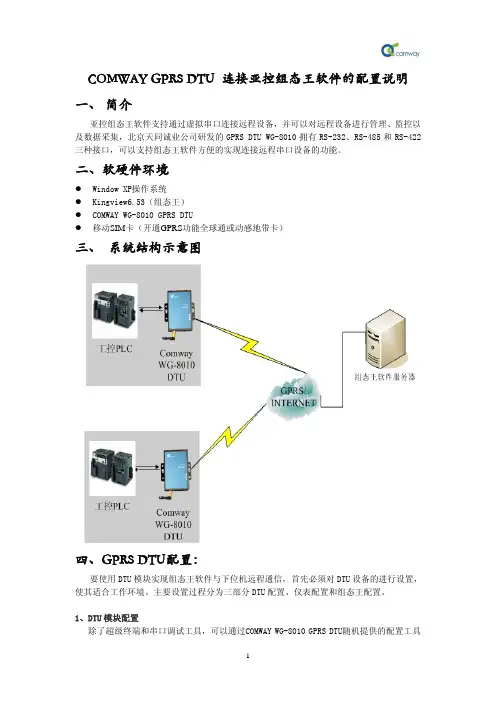

WG-8010 DTU在组态王软件中的使用说明一、简介组态王软件支持通过虚拟串口与远端串口设备建立通信，可以对远端串口设备的状态信息和相关数据进行实时采集并实施控制，北京天同诚业公司研发的GPRS DTU WG-8010具备三种产品型号，分别支持RS-232、RS-485和RS-422三种不同的物理接口，可以作为GPRS 通信设备实现远端的串口设备与组态王软件之间的无线通信。
二、软硬件环境z Window 操作系统z组态王软件z COMWAY WG-8010 GPRS DTUz移动或联通的SIM卡（开通GPRS功能并支持访问CMNET）三、 系统结构示意图四、设置DTU相关参数：使用GPRS DTU作为无线通信设备,实现远端串口设备与服务器端的组态王软件之间的无线通信，首先必须对DTU的进行设置。
主要设置内容如下所列:z设置安装组态王软件的服务器地址和通信端口号z设置DTU工作模式：自动连接和单次连接z选择通信协议z在DTU中设置组态王软件通信认证所需的终端ID号z DTU串口参数的设置。
运行DTU的随机光盘中的COMWAY DTU配置软件V4.0，可以进行以下设置。
1、设置网络通信协议：首先在如下图界面中选择桑荣协议或宏电协议，以下说明以选择桑荣协议为例。
2、设置服务器地址和端口号以及DTU工作模式在如上图中服务器地址处，设置安装组态王软件的服务器的地址以及通信端口号。
在如上图所示界面中，可以选择DTU的工作模式是自动连接模式或是单次连接模式。
自动连接模式是指DTU通电后，自动连接预先设置的服务器，发生掉线后立即重新连接；单次连接模式是指DTU通电后，需要下位机通过AT指令发起向预先设置的服务器的连接，否则始终处于待机状态。
3、设置组态软件的终端识别ID在如上图的终端识别ID号2文本框填写的ID用来与亚控组态王软件进行通信，没有数位限制。
（此ID号与组态王软件中的设备标识信息需完全一致）4、DTU串口参数的设置在如上界面中设置DTU的串口参数，串口参数包括：波特率，数据位，校验位和停止位。

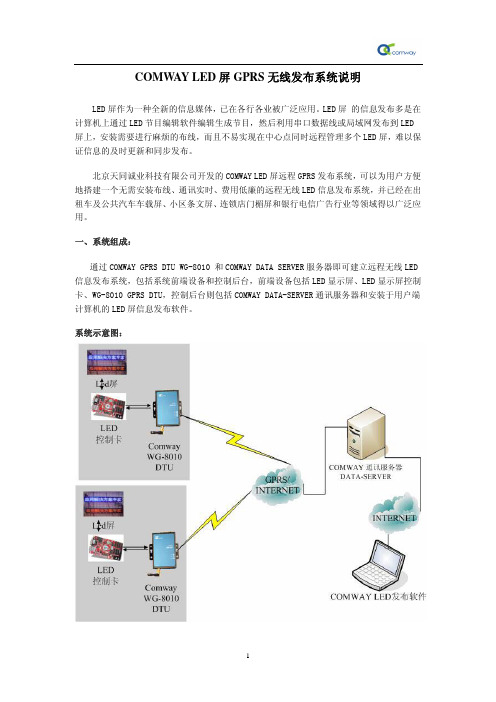

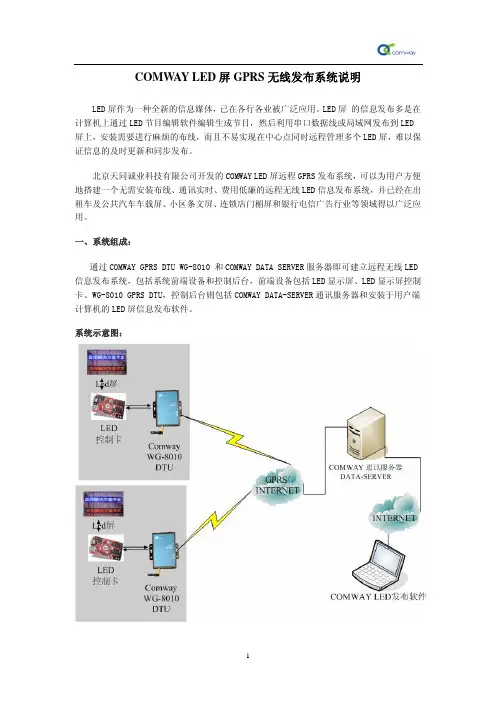

COMWAY LED屏GPRS无线发布系统说明LED屏作为一种全新的信息媒体，已在各行各业被广泛应用。
LED屏 的信息发布多是在计算机上通过LED节目编辑软件编辑生成节目，然后利用串口数据线或局域网发布到LED 屏上，安装需要进行麻烦的布线，而且不易实现在中心点同时远程管理多个LED屏，难以保证信息的及时更新和同步发布。
北京天同诚业科技有限公司开发的COMWAY LED屏远程GPRS发布系统，可以为用户方便地搭建一个无需安装布线、通讯实时、费用低廉的远程无线LED信息发布系统，并已经在出租车及公共汽车车载屏、小区条文屏、连锁店门楣屏和银行电信广告行业等领域得以广泛应用。
一、系统组成：通过COMWAY GPRS DTU WG-8010 和COMWAY DATA SERVER服务器即可建立远程无线LED 信息发布系统，包括系统前端设备和控制后台，前端设备包括LED显示屏、LED显示屏控制卡、WG-8010 GPRS DTU，控制后台则包括COMWAY DATA-SERVER通讯服务器和安装于用户端计算机的LED屏信息发布软件。
系统示意图：二、系统主要特点：1、专业的集群服务器系统可以无限扩展；多服务器备份系统，可以保证系统的冗余稳定；天同诚业公司承诺用户终身免费使用基本LED屏发布功能，无需固定IP地址，不必费神网络端口映射，随时随地上网即可完成LED屏信息的发布。
2、稳定可靠的GRPS DTU：可以在-30到70℃正常工作的，具备完善的可靠性保障机制，DTU检测到链路断线即会自动重连。
3、强大的系统自检测恢复能力：可以通过刷新随时监测GRPS DTU的GSM信号强度；用户可以采用将DTU踢出的功能实现DTU重启和重连；如节目发送失败，系统会提示客户发送失败原因，方便用户重点检查故障环节（LED控制卡或GPRS DTU）。
4、方便完善的发布系统：可以通过群发（CTRL+A）和单独选择（CTRL+鼠标点击选择）需要发布的LED屏来完成信息的及时发布，为用户带来“无线”的享受。

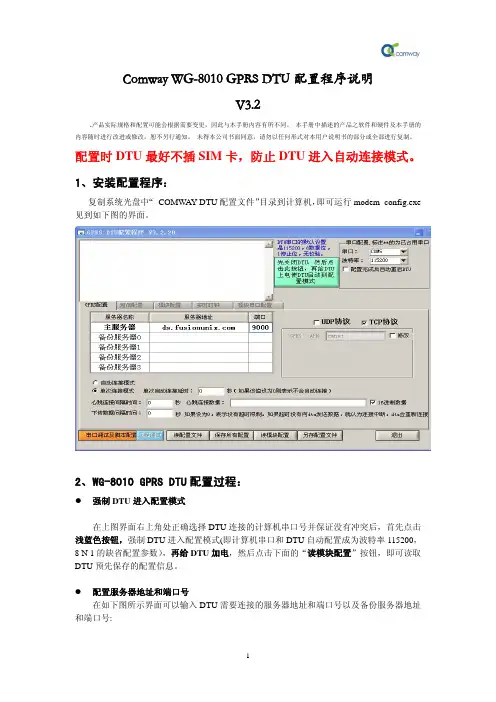

Comway WG-8010 GPRS DTU配置程序说明V3.2.产品实际规格和配置可能会根据需要变更，因此与本手册内容有所不同。
本手册中描述的产品之软件和硬件及本手册的内容随时进行改进或修改，恕不另行通知。
未得本公司书面同意，请勿以任何形式对本用户说明书的部分或全部进行复制。
配置时DTU最好不插SIM卡，防止DTU进入自动连接模式。
1、安装配置程序：复制系统光盘中“ COMWAY DTU配置文件”目录到计算机，即可运行modem_config.exe 见到如下图的界面。
2、WG-8010 GPRS DTU配置过程：z强制DTU进入配置模式在上图界面右上角处正确选择DTU连接的计算机串口号并保证没有冲突后，首先点击浅蓝色按钮，强制DTU进入配置模式(即计算机串口和DTU自动配置成为波特率115200，8 N 1的缺省配置参数），再给DTU加电，然后点击下面的“读模块配置”按钮，即可读取DTU预先保存的配置信息。
z配置服务器地址和端口号在如下图所示界面可以输入DTU需要连接的服务器地址和端口号以及备份服务器地址和端口号:z配置DTU的工作模式在如上图所示界面中，可以选择DTU的工作模式是自动连接模式或是单次连接模式。
自动连接模式是指DTU通电后，自动连接预先设置的服务器，发生掉线后立即重新连接；单次连接模式是指DTU通电后，需要下位机通过AT指令发起向预先设置的服务器的连接，否则始终处于待机状态。
z选择DTU的通信协议在如下界面中选择DTU的通信协议，COMWAY协议是用于连接COMWAY的通信服务器，服务器地址和端口号为：:9000透明传输协议即标准的TCP/IP协议，用户可以自定义心跳包的时间间隔和心跳包的内容。
透传+模块ID注册包协议即在标准的TCP/IP协议的第一个注册包中填入模块ID号文本框中用户输入的内容（文本）兼容协议中的桑荣协议用户需要在如上图的模块电话号码文本框内填入DTU在组态软件中的识别ID，此ID号需与组态软件中DTU设备标识信息需要完全一致方可通过认证。

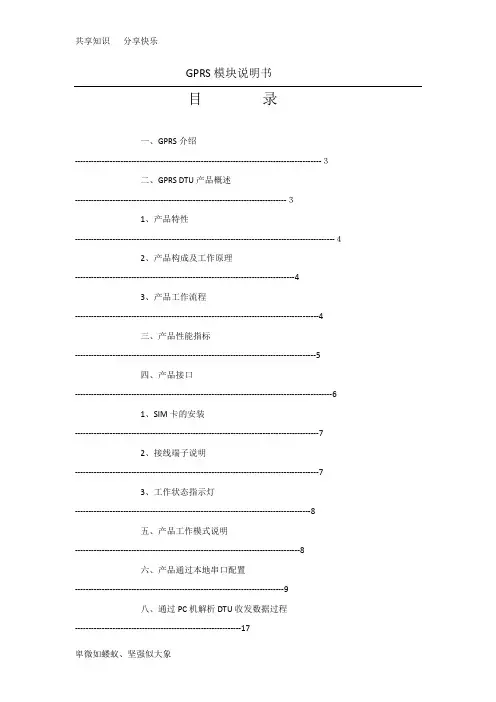

GPRS模块说明书目录一、GPRS介绍--------------------------------------------------------------------------------------------３二、GPRS DTU产品概述-------------------------------------------------------------------------------３1、产品特性-------------------------------------------------------------------------------------------------４2、产品构成及工作原理----------------------------------------------------------------------------------43、产品工作流程-------------------------------------------------------------------------------------------4三、产品性能指标------------------------------------------------------------------------------------------5四、产品接口------------------------------------------------------------------------------------------------61、SIM卡的安装-------------------------------------------------------------------------------------------72、接线端子说明-------------------------------------------------------------------------------------------73、工作状态指示灯----------------------------------------------------------------------------------------8五、产品工作模式说明------------------------------------------------------------------------------------8六、产品通过本地串口配置------------------------------------------------------------------------------9八、通过PC机解析 DTU收发数据过程--------------------------------------------------------------17九、产品远程配置和控制---------------------------------------------------------------------------------23十、常见问题解答------------------------------------------------------------------------------------------26十一、产品配件清单---------------------------------------------------------------------------------------27GPRS介绍：GPRS通用无线分组业务GPRS（General Packet Radio Service）是一种基于GSM 系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
GPRS模块说明书目录一、GPRS介绍--------------------------------------------------------------------------------------------３二、GPRS DTU产品概述-------------------------------------------------------------------------------３1、产品特性-------------------------------------------------------------------------------------------------４2、产品构成及工作原理----------------------------------------------------------------------------------43、产品工作流程-------------------------------------------------------------------------------------------4三、产品性能指标------------------------------------------------------------------------------------------5四、产品接口------------------------------------------------------------------------------------------------61、SIM卡的安装-------------------------------------------------------------------------------------------72、接线端子说明-------------------------------------------------------------------------------------------73、工作状态指示灯----------------------------------------------------------------------------------------8五、产品工作模式说明------------------------------------------------------------------------------------8六、产品通过本地串口配置------------------------------------------------------------------------------9八、通过PC机解析 DTU收发数据过程--------------------------------------------------------------17九、产品远程配置和控制---------------------------------------------------------------------------------23十、常见问题解答------------------------------------------------------------------------------------------26 十一、产品配件清单---------------------------------------------------------------------------------------27GPRS介绍：GPRS通用无线分组业务GPRS（General Packet Radio Service）是一种基于GSM 系统的无线分组交换技术，提供端到端的、广域的无线IP连接。

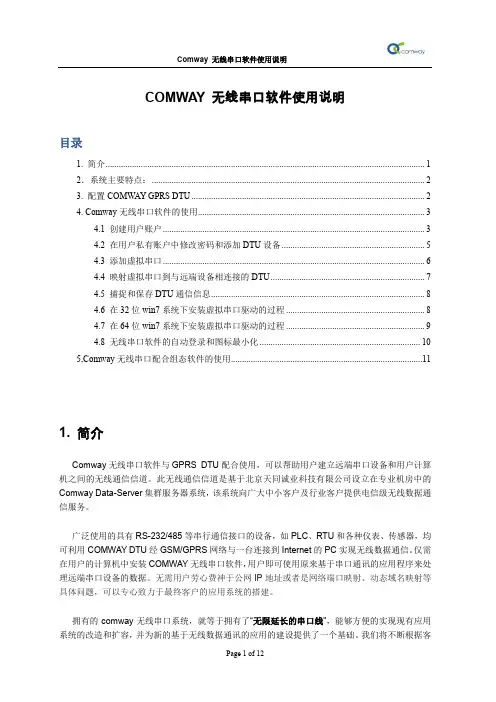

COMWAY 无线串口软件使用说明目录1. 简介 (1)2．系统主要特点： (2)3. 配置COMW AY GPRS DTU (2)4. Comway无线串口软件的使用 (3)4.1 创建用户账户 (3)4.2 在用户私有账户中修改密码和添加DTU设备 (5)4.3 添加虚拟串口 (6)4.4 映射虚拟串口到与远端设备相连接的DTU (7)4.5 捕捉和保存DTU通信信息 (8)4.6 在32位win7系统下安装虚拟串口驱动的过程 (8)4.7 在64位win7系统下安装虚拟串口驱动的过程 (9)4.8 无线串口软件的自动登录和图标最小化 (10)5,Comway无线串口配合组态软件的使用 (11)1. 简介Comway无线串口软件与GPRS DTU配合使用，可以帮助用户建立远端串口设备和用户计算机之间的无线通信信道。
此无线通信信道是基于北京天同诚业科技有限公司设立在专业机房中的Comway Data-Server集群服务器系统，该系统向广大中小客户及行业客户提供电信级无线数据通信服务。
广泛使用的具有RS-232/485等串行通信接口的设备，如PLC、RTU和各种仪表、传感器，均可利用COMWAY DTU经GSM/GPRS网络与一台连接到Internet的PC实现无线数据通信。
仅需在用户的计算机中安装COMWAY无线串口软件，用户即可使用原来基于串口通讯的应用程序来处理远端串口设备的数据。
无需用户劳心费神于公网IP地址或者是网络端口映射、动态域名映射等具体问题，可以专心致力于最终客户的应用系统的搭建。
拥有的comway无线串口系统，就等于拥有了“无限延长的串口线”，能够方便的实现现有应用系统的改造和扩容，并为新的基于无线数据通讯的应用的建设提供了一个基础。
我们将不断根据客户的需求定制通讯协议和数据接口，将用户的应用进一步“无线”扩展。
系统示意图2．系统主要特点：●计算机能上网就能与远端串口设备建立无线通信在任何一台可以访问internet的计算机上安装COMW AY无线串口软件均可与远端DTU连接的串口设备进行透明通信。
