宏电dtu调试总结宏电dtu调试总结和常见故障分析主要针对dtu使⽤超级终端和sscom串⼝⼯具的配置操作和dtu输出信息所代表的含义做较为详细的阐述，以便能够准确的把握故障问题所在。
⼀、Dtu设置将dtu串⼝（232）和串⼝线交叉连接即串⼝线的2连接dtu的tx，3连接rx，5连接GND，注意接线之前⼀定给数采仪关机断电（软关机后再将开关打到off位置，防治损坏设备）宏电dtu有三种配置⽅式,V30以下的dtu版本建议使⽤串⼝或者超级终端配置dtu，V30以下的dtu使⽤dtu⼯具盒配置好多信息显⽰不出来，有时候会造成数据⽆法上传并且dtu⼯具盒是宏电公司针对V30、V40开发的对V20不太使⽤另外dtu⼯具盒的设置公司有详细说明下边就不做介绍。
1、超级终端配置按照以上步骤正确连接dtu和电脑，打开超级终端名称任意输⼊，图标默认，点击确定真确选择串⼝，点击确定对应以上输⼊配置，点击确定⿏标点击上图空⽩界⾯，按住空格键给设备上电，进⼊到配置界⾯HDOS>H //输⼊“H”显⽰主菜单C DTU 配置(C)T 模块测试(T)F ⾼级功能(F)V 版本信息(V)R 复位(R)HDOS>C //输⼊“C”进⼊DTU 设置输⼊配置密码:**** //输⼊密码“1234”进⼊参数设置DTU 配置列表:1 移动服务中⼼设置(MSC)2 数据终端单元设置3 数据服务中⼼设置(DSC)4 ⽤户串⼝设置5 特殊选项设置6 DTU 配置密码设置7 出⼚默认设置HDOS> 3 //输⼊“3”进⼊数据中⼼（DSC）设置DSC 设置列表:1 DSC IP 地址2 DSC 域名3 DSC 通讯端⼝4 DNS IP 地址5 备DSC IP 地址6 备DSC 通讯端⼝R 返回HDOS> 1 //输⼊“1”，进⼊DSC IP 设置Current DSC IP Address: 202.162.72.197Change DSC IP Address: 61.178.20.254 //设置为⽤户数据中⼼的IP 地址HDOS> 3 //输⼊“3”进⼊DSC 通讯断⼝设置Current Port Value: 5002Change Port Value: 5002 //数据中⼼端⼝HDOS> r //输⼊“r”返回上⼀级菜单保存设置(Y/N?). //输⼊“Y”保存设置注意：部分dtu在设置ip地址时会要全选择⽹络传输协议TCP或者udp，因为⽢肃省平台传输协议为TCP所以我们也选择TCP ⽹络传输协议，对于是否启⽤udp传输协议现则否DTU 配置列表HDOS> 4 //输⼊4进⼊⽤户串⼝设置，要和数采仪输出串⼝信息⼀⼀对应串⼝设置列表:1 波特率2 数据位3 校验位4 停⽌位5 流控制R 返回按照DSC设置步骤将波特率设为57600，数据为：8位，停⽌位：1位，校验位：⽆，HDOS> r //输⼊“r”返回上⼀级菜单保存设置(Y/N?). Y //输⼊“Y”保存设置HDOS> 1 //输⼊1进⼊移动服务中⼼设置(MSC)MSC设置列表:1 服务代码2 PPP⽤户名3 PPP密码4 SIM PIN5 接⼊点名称(APN)R 返回HDOS>设置步骤⼀样，其他参数默认⽽对于服务代码需要注意⼀下⼏点：1. 中国移动统⼀的接⼊号码(SERVICE CODE)均为"*99***1#"，⽤户在⽤GPRS终端进⾏数据通讯时，⽆须向当地GPRS服务商申请；中国移动的SERVICE CODE是公⽤的接⼊号码，⽆须⽀付费⽤，实际运⾏时只需⽀付终端DTU实际流量的费⽤。

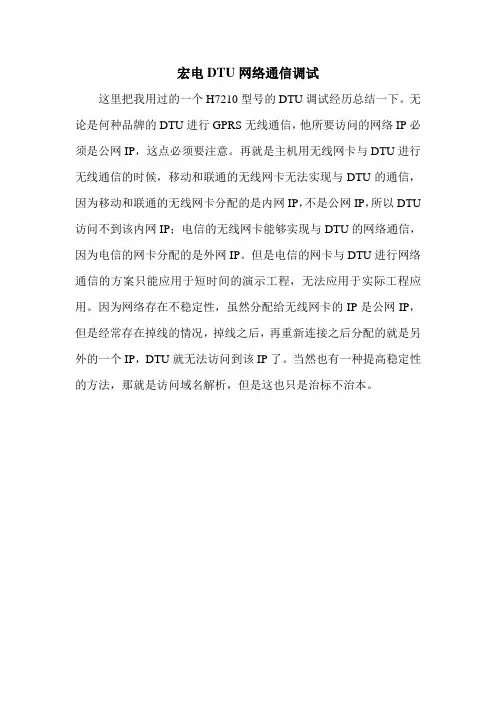

宏电DTU网络通信调试
这里把我用过的一个H7210型号的DTU调试经历总结一下。
无论是何种品牌的DTU进行GPRS无线通信，他所要访问的网络IP必须是公网IP，这点必须要注意。
再就是主机用无线网卡与DTU进行无线通信的时候，移动和联通的无线网卡无法实现与DTU的通信，因为移动和联通的无线网卡分配的是内网IP，不是公网IP，所以DTU 访问不到该内网IP；电信的无线网卡能够实现与DTU的网络通信，因为电信的网卡分配的是外网IP。
但是电信的网卡与DTU进行网络通信的方案只能应用于短时间的演示工程，无法应用于实际工程应用。
因为网络存在不稳定性，虽然分配给无线网卡的IP是公网IP，但是经常存在掉线的情况，掉线之后，再重新连接之后分配的就是另外的一个IP，DTU就无法访问到该IP了。
当然也有一种提高稳定性的方法，那就是访问域名解析，但是这也只是治标不治本。

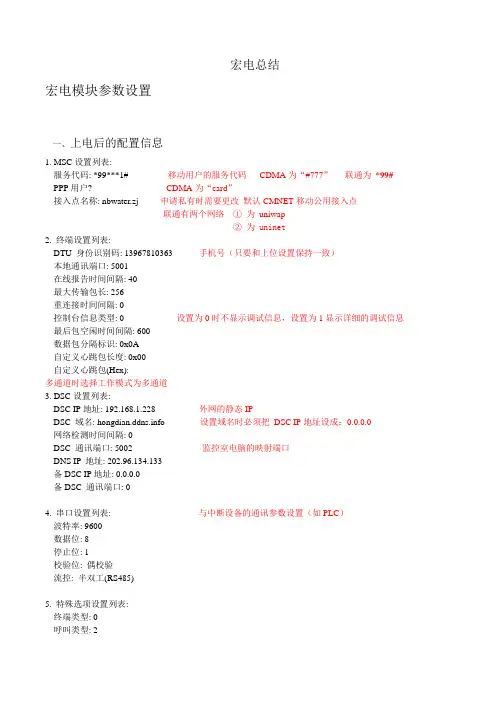

宏电总结宏电模块参数设置一、上电后的配置信息1. MSC设置列表:---服务代码: *99***1# 移动用户的服务代码CDMA为“#777”联通为*99# ---PPP用户? CDMA为“card”---接入点名称: nbwater.zj 申请私有时需要更改默认CMNET移动公用接入点联通有两个网络①为uniwap②为 uninet2. 终端设置列表:---DTU 身份识别码: 139******** 手机号（只要和上位设置保持一致）---本地通讯端口: 5001---在线报告时间间隔: 40---最大传输包长: 256---重连接时间间隔: 0---控制台信息类型: 0 设置为0时不显示调试信息，设置为1显示详细的调试信息---最后包空闲时间间隔: 600---数据包分隔标识: 0x0A---自定义心跳包长度: 0x00---自定义心跳包(Hex):多通道时选择工作模式为多通道3. DSC设置列表:---DSC IP地址: 192.168.1.228 外网的静态IP---DSC 域名: 设置域名时必须把DSC IP地址设成：0.0.0.0---网络检测时间间隔: 0---DSC 通讯端口: 5002 监控室电脑的映射端口---DNS IP 地址: 202.96.134.133---备DSC IP地址: 0.0.0.0---备DSC 通讯端口: 04. 串口设置列表: 与中断设备的通讯参数设置（如PLC）---波特率: 9600---数据位: 8---停止位: 1---校验位: 偶校验---流控: 半双工(RS485)5. 特殊选项设置列表:---终端类型: 0---呼叫类型: 2---呼叫时间间隔: 60---空闲下线时间间隔: 0---DSC身份识别码:---通讯协议选择(透明0/DDP协议1): 1 默认为1可以远程修改配置，透明时不可以---网络连接方式(UDP 0/TCP 1): 0 UDP可以有少量丢包，TCP有丢包就连接故障重新连接---TCP保活时间间隔: 5---PPP保活时间间隔: 0二、在线监测HDOS>r //输入“r”退出配置，DTU将自动拨号与DSC建立连接HDOS> //以下为DTU运行信息（软件版本不同运行信息会稍有差异）Hongdian H7000 GPRS DTU Software Suite 3.0.2-T //DTU软件版本Copyright (C) 2004-2008 Hongdian Inc.H/W: HWL92-7118-GM1V28050401 硬件平台DTU Identity Number:139******** 配置ID号Service Code:*99***1#PPP Username:Access Point Name:CMNETDSC IP Address:211.162.72.197DSC IP Port:5007Checking...要是无SIM卡会提示Searching GPRS network... //搜索网络Registered, home network. //注册网络Signal strength is <20>. //信号强度20---31为正常Module initialized. //模块初始化Dialing... //拨号不成功可能是欠费或是基站的问题或中心配置问题，端口映射的问题，等Dial successfully. //拨号成功，获得GPRS网络IP地址，5次都无返回重新返回Connecting with DSC...Connect OK.Registering DSC... //注册数据中心（DSC）Register OK. //登陆数据中心（DSC）成功如要显示更详细的调试信息进入高级功能里控制台类型设为3testtesttesttest //中心发来的数据也可恢复出厂的设置连接深圳的中心来检测模块是否有问题域名三、DSC DEMO使用调试DTU需要在中心启动DSC DEMO程序，用于向DTU发送和接收从DTU发来的数据,可以远程参数设置修改DTU的配置，通讯协议必须选择DDP协议。

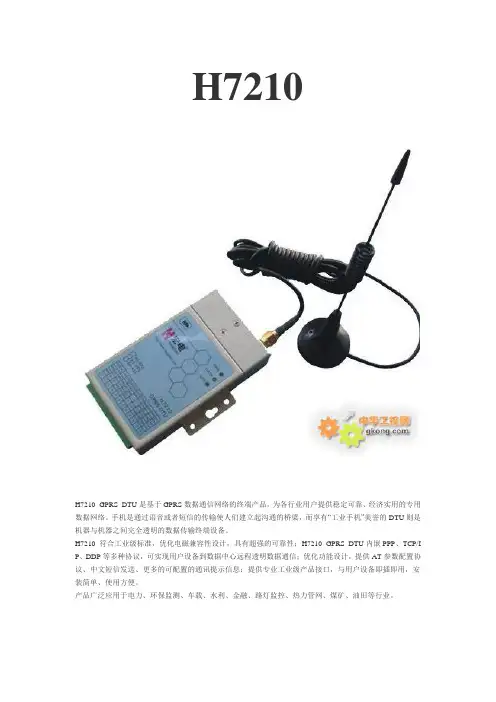

H7210H7210 GPRS DTU是基于GPRS数据通信网络的终端产品，为各行业用户提供稳定可靠、经济实用的专用数据网络。
手机是通过语音或者短信的传输使人们建立起沟通的桥梁，而享有“工业手机”美誉的DTU则是机器与机器之间完全透明的数据传输终端设备。
H7210 符合工业级标准，优化电磁兼容性设计，具有超强的可靠性；H7210 GPRS DTU内嵌PPP、TCP/I P、DDP等多种协议，可实现用户设备到数据中心远程透明数据通信；优化功能设计，提供AT参数配置协议、中文短信发送、更多的可配置的通讯提示信息；提供专业工业级产品接口，与用户设备即插即用，安装简单、使用方便。
产品广泛应用于电力、环保监测、车载、水利、金融、路灯监控、热力管网、煤矿、油田等行业。
功能特性：基本功能内嵌PPP、TCP/IP协议栈支持RTU与DSC透明数据传输支持移动运营商的APN专网DSC寻址方式支持固定IP地址和域名支持TCP/UDP/短信三种通信方式TCP/UDP链路支持心跳功能TCP/UDP链路重链接时间可配置支持空闲下线和定时强制下线方式短信支持7bit、8bit、UCS2编码，可以进行中文短信收发短信号码支持国际区号及本地号码支持自动上线工作模式支持唤醒上线工作模式，可以通过短信、电话、RTU数据三种方式唤醒支持串口输出调试信息支持最高115200的串口波特率通过专门的图形化配置工具进行参数配置增强功能支持获取移动专网的指定IP支持宏电DDP传输协议，配合DDP协议开发包简化开发难度通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制透明链路下可自定义注册包、心跳包、注销包短信状态下可自定义发送成功、失败的提示信息支持短信参数配置、重启动控制支持日志功能，可通过AT或远程查看工业级设计，满足恶劣应用环境需求精选工业级器件优化电磁兼容性设计支持宽电压范围输入智能电源管理技术技术规格：关键词：GPRS,, DTU,, 数据通信。

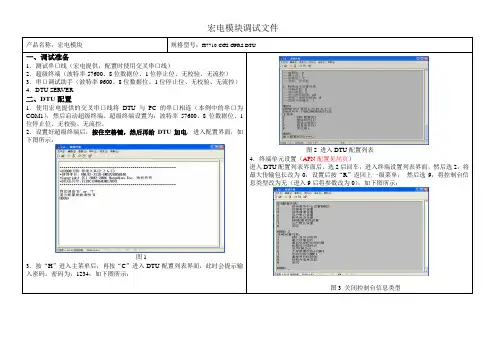

宏电模块调试文件
图1 连接上DTU后初始界面
图1
”进入主菜单后，再按“C”进入DTU配置列表界面，此时会提示输入密码，密码为：1234；如下图所示：
图2 进入DTU配置列表
．终端单元设置（APN配置见尾页）
配置列表界面后，选2后回车，进入终端设置列表界面，然后选最大传输包长改为0，设置后按“R”返回上一级菜单；然后选9
息类型改为无（进入9后将参数改为0）；如下图所示：
图3 关闭控制台信息类型
图3 关闭控制台信息类型
宏电模块调试文件
图5
图6 DSC IP和DSC通讯端口设置输入“R”，保存设置并返回到网络设置界面。
**进入5“连网方式”后，选择1“TCP Client”：
图8用DDP协议
宏电模块调试文件
图11 图10户串口设置
宏电模块调试文件图12
DTU单机调试出口接线图（PC）整机调试串口接线图(主板)
宏电DTU GPRS 2310黄橙黑宏电DTU GPRS 2310 TX RX GND。
目前主要通过DTU面板(或电路板)上的LED来进行指示，当NET(或LED3)指示灯有节奏的闪烁，表明GPRS DTU模块正常工作，且已找到GSM网络；当NET(或LED3)指示灯长亮，表明尚未找到GSM网络。
对于终端是否登录上GPRS网络，用户可通过PWR(或LED1)指示灯的闪烁频率来判断。
如果
PWR(或LED1)指示灯闪烁频率较快(4次/秒)，则尚未登录上GPRS网络；如果PWR(或LED1)指示灯闪烁频率较慢(1次/秒)，则已登录上GPRS网络。
另外，测试时启用调试信息输出，和下位设备连接运行时，将启用调试信息输出项关闭（dis），如果用的是域名，DNS的IP填写上，485发送延时时间选为220ms.
端口：通过路由器做端口映射
IP：（必须为外网IP或域名也行）
串口参数：（与设备一致）
手机卡号：
Id编号：用来识别设备（DTU标识码）
DDP：启用DDP时按照DDP格式传输，不启用按透明方式传输。
宏电GPRS-DTU_H7210配置说明一、应用宏电H7000系列管理工具软件，配置DTU方法如下：1.硬件连接，配置DTU时（以RS—485为例），11和12端子接电源，2和3端子接232/485协议转换器的485端的D-/B和D+/A，232端通过USB/232转换器接入电脑的USB口。
2.DTU配置：打开H7000系列管理工具软件，参数设置如下：初始连接DTU设备时，“连接设置”菜单中，波特率选择57600，数据位8，校验位None，停止位1。
配置完后，点击“连接设备”，看连接设备是否成功。
连接成功后，如下：通道1：与DSC的通讯方式1：UDP+DDPDSC的端口1：5003（与组态王默认的端口号一直）DCS的域名1：若无固定IP，花生壳等域名解析软件申请的上位机固定域名（有免费试用的，还有付费使用的，可自行选择）。
运行参数：DTU身份识别码：可填写为手机号码（手机SIM卡必须可以访问2G的网络）调试信息：选INFO时，打开“命令交互”窗口，自动检测设备连接状态，及信号强弱：信号强弱以0—31数值表示，数值越大，信号越好。
“交互命令”检测没问题后，要把调试信息改为“OFF”。
RTU连接设置参数：波特率9600，数据位8，校验位：无，停止位1，与PLC的Modbus参数相同即可。
注意：参数配置完后，要点击“设置参数”，待参数设置成功后，要点击“重启设备”，待设备重启后，“交互命令”窗口才有效。
3.上位机要运行花生壳等域名解析软件，并保证域名解析正确。
上位机通过路由器上公网，需要做端口映射，进入路由器设置界面，在虚拟服务器内，做端口映射（5003），另外需要把上位机的IP地址设置为静态IP，如下图：二、若通讯不上可做如下测试：1.DTU的V_S和V_C是否都为1。
2.ping上位机的域名，查看能不能ping的通3.看端口号有没有映射成功：telnet 域名端口号。
宏电GPRS DTU H7210调试报告之DEMO测试 DTU模块配置成功后，下载和打开“H7200 GPRSDTU演示数据中心DEMO”软件。
利用该软件完成对DTU模块的测试（超链接为demo 测试配套的DTU参数供查阅学习）。
一、内网穿透
使用花生壳软件实现内网穿透，花生壳的配置信息如下:
外网网址：
外网端口：10xxx （免费版花生壳软件随机生成的端口）在DTU模块配置以上参数。
内网IP地址：192.168.0.103 （根据本机IP设置）
内网端口：1100 （用户可以自定义端口） 在DEMO软件配置以上信息。
二、DEMO软件配置和启动
根据内网的IP地址和端口对DEMO软件进行设置，点击左上角启
动按钮，启动服务。
三、测试部分
重启DTU模块，可以看到DTU模块与DEMO软件已连接。
打开串口调试工具，发送测试信息。
同时，可以在DEMO软件界面观察到该信息。
测试成功。
测试日期：2017年6月25日
测试工程师：yunyouxia5251。
