发电厂电气主系统

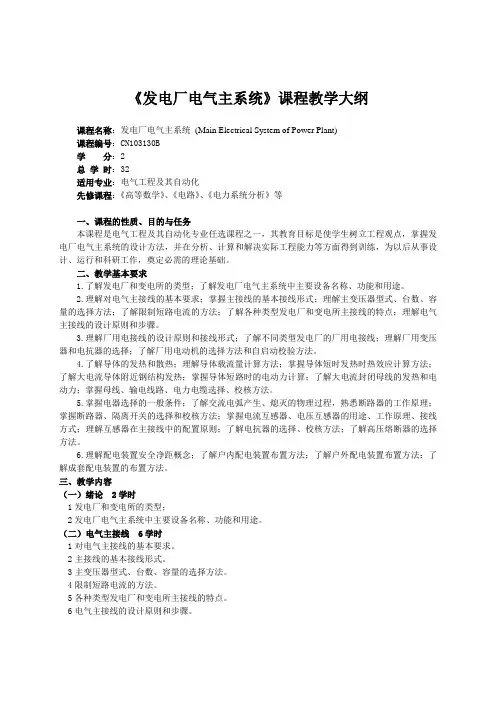

《发电厂电气主系统》课程教学大纲课程名称：发电厂电气主系统(Main Electrical System of Power Plant)课程编号：CN103130B学分：2总学时：32适用专业：电气工程及其自动化先修课程：《高等数学》、《电路》、《电力系统分析》等一、课程的性质、目的与任务本课程是电气工程及其自动化专业任选课程之一，其教育目标是使学生树立工程观点，掌握发电厂电气主系统的设计方法，并在分析、计算和解决实际工程能力等方面得到训练，为以后从事设计、运行和科研工作，奠定必需的理论基础。

二、教学基本要求1.了解发电厂和变电所的类型；了解发电厂电气主系统中主要设备名称、功能和用途。

2.理解对电气主接线的基本要求；掌握主接线的基本接线形式；理解主变压器型式、台数、容量的选择方法；了解限制短路电流的方法；了解各种类型发电厂和变电所主接线的特点；理解电气主接线的设计原则和步骤。

3.理解厂用电接线的设计原则和接线形式；了解不同类型发电厂的厂用电接线；理解厂用变压器和电抗器的选择；了解厂用电动机的选择方法和自启动校验方法。

4.了解导体的发热和散热；理解导体载流量计算方法；掌握导体短时发热时热效应计算方法；了解大电流导体附近钢结构发热；掌握导体短路时的电动力计算；了解大电流封闭母线的发热和电动力；掌握母线、输电线路、电力电缆选择、校核方法。

5.掌握电器选择的一般条件；了解交流电弧产生、熄灭的物理过程，熟悉断路器的工作原理；掌握断路器、隔离开关的选择和校核方法；掌握电流互感器、电压互感器的用途、工作原理、接线方式；理解互感器在主接线中的配置原则；了解电抗器的选择、校核方法；了解高压熔断器的选择方法。

6.理解配电装置安全净距概念；了解户内配电装置布置方法；了解户外配电装置布置方法：了解成套配电装置的布置方法。

三、教学内容（一）绪论 2学时1发电厂和变电所的类型；2发电厂电气主系统中主要设备名称、功能和用途。

<<发电厂电气主系统>>课程设计原始资料题目:大型骨干电厂电气主接线 : 1. 发电厂(变电厂)的建设规模 (1) 类型:大型骨干凝汽电厂 (2) 最终容量和台数:MW 3004⨯+MW 6002⨯ 型号（ QFSN-300-2)+ (QFSN-600-2)KV U N 20= 85.0cos =ϕ %6.186=d X %2.19'=d X %3.14"=d X(3) 最大负荷利用小时数:5500小时/年 2. 接入系统及电力负荷情况 (1)220KV 出线 6回 最大负荷: 600MW最小负荷: 300MW 不允许检修断路器时线路停电。

85.0=ϕCOS a h T MAX /5500=(2)500KV 电压等级: 出线 4回,备用出线2回,接受该厂的剩余功率.电力系统装机容量:4500MW,当取基准容量为100MVA 时,系统归算到500KV 母线上的020.0*=s x 85.0=ϕCOSa h T MAX /5500=(3)发电机出口处主保护动作时间s t pr 1.01=,后备保护时间s t pr 2.12=(4)厂用电率 取6%, 厂用电负荷平均功率因数 取85.0cos =ϕ3.环境条件：海拔小于1000米，环境温度025c ,母线运行温度080c世界很大，风景很美；人生苦短，不要让自己在阴影里蜷缩和爬行。

应该淡然镇定，用心灵的阳光驱散迷雾，走出阴影，微笑而行，勇敢地走出自己人生的风景！人们在成长与成功的路途中，往往由于心理的阴影，导致两种不同的结果：有些人可能会因生活的不顺畅怨天尤人，烦恼重重，精神萎靡不振，人生黯淡无光；有人可能会在逆境中顽强的拼搏和成长，历练出若谷的胸怀，搏取到骄人的成就。

只有在磨难中成长和成功的人们，才更懂得生活，才更能体味出世态的炎凉甘苦，才更能闯出精彩的人生。

阴影是人生的一部分。

在人生的阳光背后，有阴影不一定都是坏事。

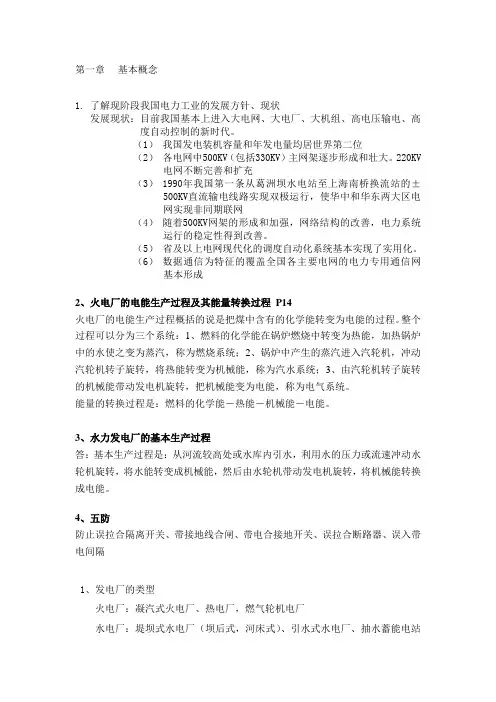

第一章基本概念1.了解现阶段我国电力工业的发展方针、现状发展现状：目前我国基本上进入大电网、大电厂、大机组、高电压输电、高度自动控制的新时代。

（1）我国发电装机容量和年发电量均居世界第二位（2）各电网中500KV（包括330KV）主网架逐步形成和壮大。

220KV电网不断完善和扩充（3） 1990年我国第一条从葛洲坝水电站至上海南桥换流站的±500KV直流输电线路实现双极运行，使华中和华东两大区电网实现非同期联网（4）随着500KV网架的形成和加强，网络结构的改善，电力系统运行的稳定性得到改善。

（5）省及以上电网现代化的调度自动化系统基本实现了实用化。

（6）数据通信为特征的覆盖全国各主要电网的电力专用通信网基本形成2、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

3、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

4、五防防止误拉合隔离开关、带接地线合闸、带电合接地开关、误拉合断路器、误入带电间隔1、发电厂的类型火电厂：凝汽式火电厂、热电厂，燃气轮机电厂水电厂：堤坝式水电厂（坝后式，河床式）、引水式水电厂、抽水蓄能电站（调峰，填谷，调频）核电厂：最多是轻水堆核电厂，即压水堆、沸水堆核电厂新能源发电：风力发电、海洋能发电、地热发电、太阳能发电、磁流体发电2、电能优点：1.便于转换 2.通过输送线路可以远距离经济输送，供给给远方用户使用 3.便于控制 4.清洁能源1、电气设备的分类：满足电能生产、转换、输送、分配，并保证电力系统运行的安全稳定性和经济性，在发电厂和变电站中安装有各种电气设备。

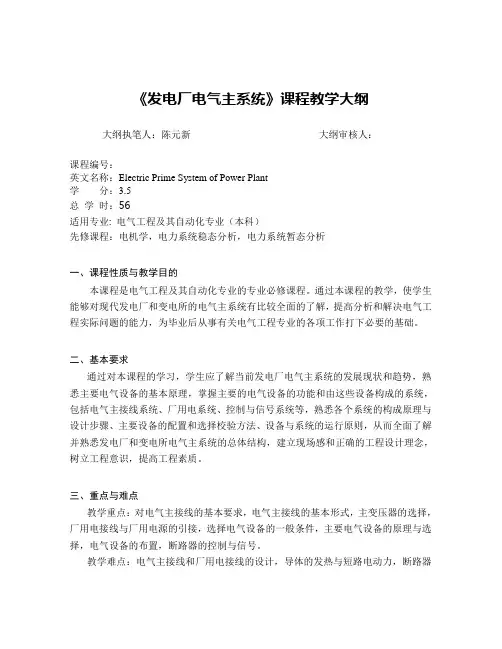

《发电厂电气主系统》课程教学大纲大纲执笔人：陈元新大纲审核人：课程编号：英文名称：Electric Prime System of Power Plant学分：3.5总学时：56适用专业: 电气工程及其自动化专业（本科）先修课程：电机学，电力系统稳态分析，电力系统暂态分析一、课程性质与教学目的本课程是电气工程及其自动化专业的专业必修课程。

通过本课程的教学，使学生能够对现代发电厂和变电所的电气主系统有比较全面的了解，提高分析和解决电气工程实际问题的能力，为毕业后从事有关电气工程专业的各项工作打下必要的基础。

二、基本要求通过对本课程的学习，学生应了解当前发电厂电气主系统的发展现状和趋势，熟悉主要电气设备的基本原理，掌握主要的电气设备的功能和由这些设备构成的系统，包括电气主接线系统、厂用电系统、控制与信号系统等，熟悉各个系统的构成原理与设计步骤、主要设备的配置和选择校验方法、设备与系统的运行原则，从而全面了解并熟悉发电厂和变电所电气主系统的总体结构，建立现场感和正确的工程设计理念，树立工程意识，提高工程素质。

三、重点与难点教学重点：对电气主接线的基本要求，电气主接线的基本形式，主变压器的选择，厂用电接线与厂用电源的引接，选择电气设备的一般条件，主要电气设备的原理与选择，电气设备的布置，断路器的控制与信号。

教学难点：电气主接线和厂用电接线的设计，导体的发热与短路电动力，断路器的控制与信号。

四、教学方法1、教学方法采用课堂讲授，并辅之以课堂讨论。

课堂讲授以教师口述和板书为主，并辅之以多媒体教学。

2、教学过程中应尽可能结合现场实际，以加深学生对授课内容的理解。

五、课程知识单元、知识点及学时分配见表1。

表1 课程的知识单元、知识点及学时分配六、实验、上机与实训教学条件及内容无实验、上机与实训教学环节。

七、作业要求每个知识单元后均布置一定数量的作业，要求学生书面完成。

八、考核方式与要求1.知识考核占总成绩的80%，主要采用期末书面考试的方式评定。

第一章1、我过联合电力系统发展的基本思路和实施步骤：①以三峡电网为中心，推进全国联网；②是配合大型水电站和火电基地的建设，发展热高压电网，进一步加大“西电东输”和“北电南送”的力度，实现以送电为主的“送电型”联网；③是在不断地加强各大区自身电网结构的基础上在适当的时机和地点按照互惠互利的原则，采用交流或直流实现以联网效益为主的“效益型”联网，并把“送电型”联网与“效益型”联网有机的结合起来2、P30的解释：因为中小截面35毫米下下的导线发热时间常数T一般在10分钟以上，导体达到稳定温升时间一般为3T~4T之间，即多数导体发热并达到恒定导线中温升所需时间约为30分钟。

所以只有持续30分钟以上的平均最大负荷值才有可能产生导体的最高温升。

而时间很短的尖峰电流不能使导体达到最高温度，因为导线温度并未升到相应负荷的温度，尖峰电流早已消失，所以计算负荷与稳定在半小时以上的最大负荷基本相当，所以计算负荷就可以认为是半小时最大负荷。

3、电能的特点：电能不能大量储存，电能生产的特点是，发电，输电，变电，配电和用电是在同一瞬间完成的，及发电厂生产电能和用户消耗电能是同时完成的。

4、发电厂的作用：发电厂是把各种一次能源如燃料的化学能，水能，核能，风能，，太阳能和其他能源转换成二次能源------电能的工厂。

5、我们把直接生产，转换和配备电能的设备称为电气一次设备；对电气一次设备进行测量，控制，监测和保护用的设备，称为电气二次设备。

6、变电所的基本类型;①枢纽变电所；②中间变电所；③地区变电所；④终端变电所7、抽水蓄能电站在电力系统中的作用：紧急事故备用、调频和调相的作用8、新能源发电：（1）太阳能发电（2）风力发电（3）地热发电（4）潮汐发电（5）生物质能发电及垃圾发电。

第二章1、加：电介质为离子型：电介质导电与外电压的高低有关，通常在接近击穿电压时，其绝缘电阻会急剧下降。

2、为了使各断口的电压均衡分配，可以在每个断口上并联一个比CQ大得多的电容C（约为1000~2000pF），称为均压电容，在i过零后，两断口上的电弧可以同时熄灭。

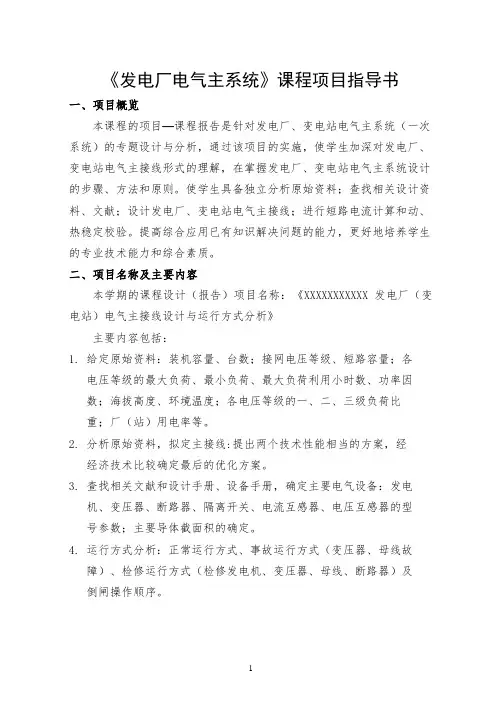

《发电厂电气主系统》课程项目指导书一、项目概览本课程的项目—课程报告是针对发电厂、变电站电气主系统（一次系统）的专题设计与分析，通过该项目的实施，使学生加深对发电厂、变电站电气主接线形式的理解，在掌握发电厂、变电站电气主系统设计的步骤、方法和原则。

使学生具备独立分析原始资料；查找相关设计资料、文献；设计发电厂、变电站电气主接线；进行短路电流计算和动、热稳定校验。

提高综合应用已有知识解决问题的能力，更好地培养学生的专业技术能力和综合素质。

二、项目名称及主要内容本学期的课程设计（报告）项目名称：《XXXXXXXXXXX发电厂（变电站）电气主接线设计与运行方式分析》主要内容包括：1.给定原始资料：装机容量、台数；接网电压等级、短路容量；各电压等级的最大负荷、最小负荷、最大负荷利用小时数、功率因数；海拔高度、环境温度；各电压等级的一、二、三级负荷比重；厂（站）用电率等。

2.分析原始资料，拟定主接线:提出两个技术性能相当的方案，经经济技术比较确定最后的优化方案。

3.查找相关文献和设计手册、设备手册，确定主要电气设备：发电机、变压器、断路器、隔离开关、电流互感器、电压互感器的型号参数；主要导体截面积的确定。

4.运行方式分析：正常运行方式、事故运行方式（变压器、母线故障）、检修运行方式（检修发电机、变压器、母线、断路器）及倒闸操作顺序。

5.厂（站）用电工作电源、备用/启动电源原则接线设计：厂用高、低压工作电源的电压等级确定；工作电源、启动、备用电源的引接。

工作、备用变压器确定；自启动校验。

6.画主接线图（CAD/VISIO）8．撰写项目报告、制作ＰＰＴ9．PPT汇报、答辩三、具体要求：1.项目研究小组的主要分工（分组情况见附件—分组名单。

）每5(6)个同学一组，相互协作完成《XXXXXXXXXXX发电厂（变电站）电气主接线设计与运行方式分析》所规定的研究内容。

每个小组要在项目报告中标明每个人在总体工作中的贡献和工作比例或者每个人负责的内容。

厂用工作电源一般考虑（电动机）自启动。

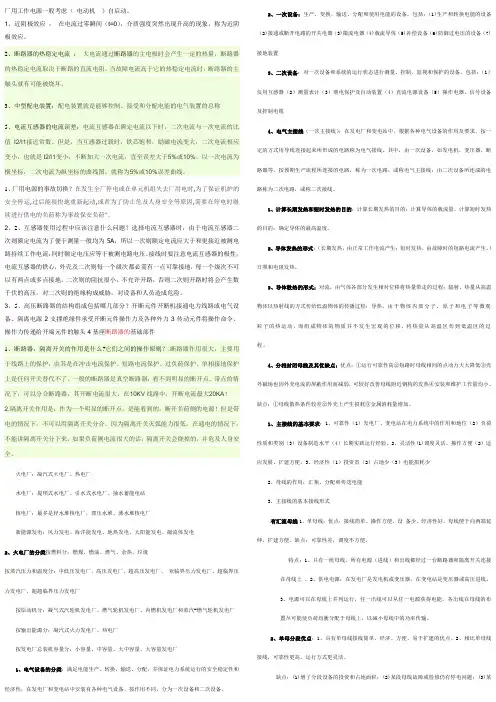

1、近阴极效应：在电流过零瞬间（t=0），介质强度突然出现升高的现象，称为近阴极效应。

2、断路器的热稳定电流：大电流通过断路器的主电极时会产生一定的热量，断路器的热稳定电流取决于断路的直流电阻。

当故障电流高于它的热稳定电流时，断路器的主触头就有可能被烧坏。

3、中型配电装置：配电装置就是能够控制、接受和分配电能的电气装置的总称5、电流互感器的电流误差：电流互感器在额定电流以下时，二次电流与一次电流的比值I2/I1接近常数。

但是，当互感器过载时，铁芯饱和，励磁电流变大，二次电流相应变小，也就是I2/I1变小，不断加大一次电流，直至误差大于5%或10%。

以一次电流为横坐标，二次电流为纵坐标的曲线图，就称为5%或10%误差曲线。

1、厂用电源的事故切换？在发生全厂停电或在单元机组失去厂用电时,为了保证机炉的安全停运,过后能很快地重新起动,或者为了防止危及人身安全等原因,需要在停电时继续进行供电的负荷称为事故保安负荷”。

2、2、互感器使用过程中应该注意什么问题？选择电流互感器时，由于电流互感器二次则额定电流为了便于测量一般均为5A，所以一次则额定电流应大于和更接近被测电路持续工作电流，同时额定电压应等于被测电路电压。

接线时要注意电流互感器的极性，电流互感器的铁心，外壳及二次则每一个级次都必需有一点可靠接地，每一个级次不可以有两点或多点接地。

二次则的阻抗很小，不允许开路，否则二次则开路时将会产生数千伏的高压，对二次则的绝缘构成威胁，对设备和人员造成危险。

3、5、高压断路器的结构组成包括哪几部分？开断元件开断机接通电力线路或电气设备、隔离电源2支撑绝缘件承受开断元件操作力及各种外力3传动元件将操作命令、操作力传递给开端元件的触头4基座断路器的基础部件1、断路器，隔离开关的作用是什么?它们之间的操作原则？.断路器作用很大，主要用于线路上的保护，由其是在冲击电流保护、短路电流保护、过负荷保护、单相接地保护上是任何开关替代不了。

一、单项选择题。

一、单项选择题。

1．隔离开关的用途之一是．隔离开关的用途之一是 。

【【 c c 】】 A A．切断负荷电流．切断负荷电流．切断负荷电流 B B B．切断短路电流．切断短路电流．切断短路电流 C C．拉合小电流回路．拉合小电流回路．拉合小电流回路 D D D．拉合大电流回路．拉合大电流回路．拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线特点．双母线接线采用双母线同时运行时，具有单母线分段接线特点 。

【【 d d 】】 A. A.因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的 B. B.但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性 C. C.并且两者的设备数量一样并且两者的设备数量一样并且两者的设备数量一样D. D.但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性3．如果要求母线发生短路故障不会影响各支路供电，则应选用．如果要求母线发生短路故障不会影响各支路供电，则应选用 。

【 c c 】】 A A．双母线接线．双母线接线．双母线接线 B B B．双母线分段带旁路接线．双母线分段带旁路接线．双母线分段带旁路接线 C C．二分之三接线．二分之三接线．二分之三接线 D D D．多角形接线．多角形接线．多角形接线4．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

【【 c c 】】 A A．长期工作时的最高允许温度．长期工作时的最高允许温度．长期工作时的最高允许温度 B B B．长期工作时的最高允许温升．长期工作时的最高允许温升．长期工作时的最高允许温升 C C．短路时的最高允许温度．短路时的最高允许温度．短路时的最高允许温度 D D D．短路时的最高允许温升．短路时的最高允许温升．短路时的最高允许温升 5、装设分段电抗器的作用是。

发电厂电气主系统课程总结发电厂电气主系统课程总结13电气工程及自动化15-16（2）第一章绪论1.电力系统概念 P52.发电厂类型，能量转换过程 P6-153.一次设备、二次设备概念，区分能力 P17第二章开关电器和互感器的原理1.电弧现象 P192.断路器、隔离开关用途，区别 P26-283.电流互感器的作用，电压互感器的作用 P29 P364.电压互感器的准确级次 P39第三章电气主接线1.对电气主接线的基本要求 P472.电气主接线的接线形式 P493.桥形接线，内桥接线的特点与操作 P56-574.母线分段电抗器位置，作用 P655.发电厂电气主接线设计 P936.综合能力:发电厂电气主接线设计作业P100 10题第四章厂用电1.厂用电，各种类型发电厂的厂用电率 P1022.厂用电接线的基本要求 P104第五章导体的发热与电动力1.发热对导体和电器产生的不良影响 P1432.导体的集肤系数 P1443.短路电流的热效应计算例5-2 P1534.电动力 P1545.三相系统电动力的最大值 P1576.导体共振对电动力的影响 P158第六章电气设备的选择1.电气设备选择的一般条件 P1672.热稳定 P1683.动稳定 P1694.短路计算时间 P1695.导体截面的选择条件 P172-1736.不必校验电晕电压的条件 P1737.硬母线动稳定校验计算能力例6-1 P177-1808.电力电缆截面选择 P1819.支柱绝缘子 P18310.熔断器额定电流的选择 P18811.限流电抗器的选择 P189-190第七章配电装置1.配电装置 P2042.配电装置的类型 P2073.SF6全封闭组合电器的优点与用途 P212。

（一）课程教学目的和要求《发电厂电气主系统》是电气测控类电力系统运行与控制方向本科生的一门重要技术专业必修课，是一门理论与实际紧密结合并对学生进行工程训练的主干专业课。

通过本课程的教学，学生应熟练掌握单母线、双母线、3/2、桥形、单元等典型接线的运行特征与分析方法，以及电气一次设备的工作原理与选择校验方法，掌握大中型发电厂、变电站的电气主系统设计与运行的基本理论与基本技能，了解新理论、新技术、新产品在发电厂电气主系统中的应用，具备分析解决工程实际问题的初步能力。

为后续专业课程的学习及以后从事设计、运行、科研工作，奠定必要的理论基础。

（二）课程教学重点和难点1、重点：火力发电厂的生产流程、单母线、双母线、3/2、桥形、单元等典型接线的运行特征，电气一次设备（如断路器、隔离开关、互感器等）的工作原理、运行要求及选择与校验方法，二次接线图有关基本知识（如屏后接线图、相对编号法），断路器的控制方式与工作原理。

2、难点：电气主接线设计理论、实际工程用的操作票的填写、电动机自启动校验、互感器的误差分析、中央信号装置的工作原理等。

（三）教学方法启发式、探究式、案例式等教学方法相结合，并采用多媒体教学。

（四）课时安排总课时：60课时，其中：理论课54课时，实验6课时。

（五）考核方式本课程为考试课，采用闭卷考试方式。

（六）参考教材熊信银.《发电厂电气部分》.中国电力出版社.第三版.2004.第0章绪论教研室：电气工程教师姓名：罗庆跃一、电力工业在国民经济中的地位电是能量的一种表现形式，电力已成为工农业生产不可缺少的动力，并广泛应用到一切生产部门和日常生活方面。

电力工业在国民经济占有十分重要的地位，而且电力必须先行。

主要表现在：1、是工业的先行官，即火车头。

在制订计划时，电力的发展速度要求比国民经济增长速度高１.６个百分点左右，即：电力消费弹性系数＝电力增长率／国民生产总值增长率>１。

举例：2000年，电力增长率为6.3％，国民生产总值增长率为8.9％，电力消费弹性系数为0.71，未能满足经济发展的需要。

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与( )台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D 屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。
