收藏！建筑遮阳设计的方法！冬天已经到了很久了，但南方的炎热尚未减少，太阳依旧猛烈地照射香简草着虹光。

此时，建筑遮挡阳光最有效的依然还是各类遮阳。

建筑遮阳主要是针对暴露在太阳辐射下的外门窗、屋面、外墙尤其是透明墙体等外围护结构设置的。

在夏热地区，遮阳对降低建筑物能耗，提高室内的舒适性有显著的效果。

一、建筑遮阳的类型建筑除湿的种类和形式很多。

从技术来看，遮阳有低、中、高三个技术层次之分。

根据其位置可分为内遮阳、外遮阳和中间遮阳。

1.按技术层次分类(1)低技术基本特征的遮阳主要有：植物遮阳、建筑物外貌与构建自遮阳、固定式外遮阳设施遮阳等。

①植物遮阳主要是利用攀援植物和落叶乔木遮阳。

原理是：植物的叶片可以遮挡夏季太阳辐射，叶片通过光合作用将太阳能转化为生物能从而降低环境温度。

攀援植物常见的商业模式有以下几种：模式一：采用爬山虎、凌霄等具有具有攀援特点的藤本植物，沿墙面攀爬，不需要支撑架构和牵引材料，绿化高度可达10-20m;藤本植物，沿墙面攀爬模式二：紧贴建筑外表皮设置植被攀缘自然环境构架，利用第一层安装植物着力点生存载体，如合成纤维毛毯等，灌溉系统和为植物生提供支持肥料和水分的灌溉系统;植被攀缘构架模式三：设置伸出墙面的支撑构架或利用建筑的出挑构件安装构架、生长载体和水渠。

它与建筑物外表皮间有公共建筑很强的距离，常用于幕墙、窗口遮阳。

支撑构架雌雄异株可兼顾冬夏两季对建筑物的不同需求。

夏季茂盛的可以阻挡阳光进入室内，冬季温暖的阳光可闯过稀疏的枝条茎进入室内。

②建筑物形体与构建自遮阳利用建筑形体或构件的铁制变化形成对建筑自身的遮挡，并使建筑的局部墙体、屋顶或窗置于阴霾区中。

主要就表现为以下几种：第一种：建筑纹路体型凹凸错落变化构筑自遮挡;第二种：建筑屋顶挑檐、出挑外廊、阳台、雨棚等形成阴影;第三种：突出墙面的装饰构架、挑板、增厚墙体、壁柱等形成阴影;第四种：采光井口逐步形成采用深凹窗形成阴影;③固定外遮阳设施遮阳固定遮阳设施是指固定的、不可调节的遮阳伞构件。

建筑遮阳案例建筑遮阳是指在建筑物上采取一定的措施，以减少或遮挡阳光直射，从而降低室内温度，改善室内光照，提高居住或工作的舒适度。

在建筑设计中，遮阳是一个重要的考虑因素，它不仅影响建筑物的外观，还直接关系到建筑物的能耗和使用效果。

下面将介绍几个建筑遮阳的实际案例，以供参考和借鉴。

第一个案例是澳大利亚悉尼的UTS商学院大楼。

这座建筑采用了一种名为“雨林”的遮阳系统，由一系列独立的遮阳装置组成，能够根据太阳的位置和强度自动调整角度和位置。

这种遮阳系统不仅能够有效地遮挡阳光，还能够最大限度地利用自然光线，降低了建筑物的能耗，提高了室内的舒适度。

第二个案例是美国洛杉矶的Emerson学院。

这座建筑采用了一种名为“动态立面”的遮阳系统，通过一系列可移动的遮阳板和玻璃幕墙组成，能够根据太阳的位置和季节自动调整遮阳板的角度和位置。

这种遮阳系统不仅能够有效地遮挡阳光，还能够最大限度地利用自然光线，提高了室内的舒适度，同时也为建筑增添了一种动态的外观。

第三个案例是中国上海的绿地中心。

这座建筑采用了一种名为“双层幕墙”的遮阳系统，通过在建筑外立面设置双层玻璃幕墙，形成一个空气夹层，起到隔热和隔音的作用。

同时，双层幕墙还能够有效地遮挡阳光，减少室内的热量，降低了建筑物的能耗，提高了室内的舒适度。

以上三个案例展示了不同类型的建筑遮阳系统在实际建筑中的应用效果。

这些案例不仅在遮阳效果上取得了良好的效果，而且在节能和舒适度上也取得了显著的成绩。

建筑遮阳不仅是一种功能性的设计考虑，更是一种对环境和能源的负责任的态度。

在未来的建筑设计中，建筑遮阳系统将会得到更广泛的应用，为人们创造更舒适、更节能的建筑环境。

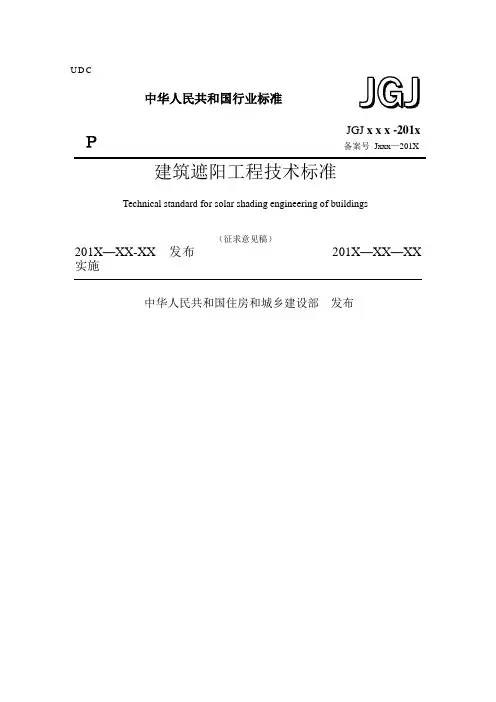

U D C中华人民共和国行业标准备案号 Jxxx —201X建筑遮阳工程技术标准Technical standard for solar shading engineering of buildings（征求意见稿）201X —XX-XX 发布 201X —XX —XX实施中华人民共和国住房和城乡建设部 发布ＰJGJ x x x -201x中华人民共和国行业标准建筑遮阳工程技术标准Technical standard for shading engineering of buildingsJGJ XXX-201X批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 X 年XX 月XX 日中国建筑工业出版社201X 北京前言根据原建设部《关于印发〈2007年工程建设标准规范制订、修订计划（第一批）〉的通知》(建标［2007］145号）的要求，标准编制组经广泛调查研究、认真总结实践经验、参考有关国际标准和国外标准，并在广泛征求意见的基础上，制订了本标准。

本标准主要技术内容是：1 总则；2 术语；3 基本规定；4 建筑设计；5 热工设计;6 结构安全设计；7 机械电气控制设计;8 施工安装；9 工程验收；10 保养和维修;附录A;附录B；附录C。

本标准中以黑体字标志的条文为强制性条文，必须严格执行。

本标准由住房和城乡建设部负责管理和对强制性条文的解释。

由中国建筑业协会建筑节能分会和北京中建建筑科学研究院有限公司负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送北京中建建筑科学研究院有限公司（地址：北京市南苑新华路一号，邮编:100076）。

本标准主编单位:本标准参编单位：本标准主要起草人：本标准主要审查人：目次1 总则 (1)2 术语 (1)3 基本规定 (1)4 建筑设计 (2)5 热工设计 (3)6 结构安全设计 (7)6。

1 一般规定 (7)6。

2 荷载 (7)6.3 遮阳设施的结构设计 (7)6。

第1篇一、实验背景随着全球气候变化和能源危机的加剧，建筑节能成为了一个重要的议题。

建筑遮阳设计作为建筑节能的重要手段之一，可以有效减少太阳辐射对建筑内部的影响，降低空调和采暖能耗，提高室内舒适度。

本实验旨在通过实验验证不同遮阳设计对建筑节能效果的影响，为实际工程提供理论依据。

二、实验目的1. 研究不同遮阳设计对建筑室内温度、辐射热和能耗的影响。

2. 评估不同遮阳材料、构造和形式对建筑节能性能的贡献。

3. 为实际工程提供科学、合理的遮阳设计方案。

三、实验材料与设备1. 实验材料：不同遮阳材料（如百叶窗、遮阳棚、遮阳纱幕等）、玻璃幕墙等。

2. 实验设备：温度计、辐射热计、能耗计、太阳能模拟器、数据采集系统等。

四、实验方法1. 实验设计：选取不同遮阳设计方案，包括不同遮阳材料、构造和形式。

2. 实验环境：模拟实际建筑室内环境，设置标准实验条件。

3. 实验步骤：a. 在相同条件下，分别测试不同遮阳设计方案的室内温度、辐射热和能耗。

b. 通过太阳能模拟器模拟不同季节、不同时间段的太阳辐射强度。

c. 记录实验数据，进行数据分析。

五、实验结果与分析1. 室内温度：实验结果显示，不同遮阳设计方案对室内温度有显著影响。

与无遮阳设计相比，遮阳设计可降低室内温度3-5℃。

2. 辐射热：实验结果显示，遮阳设计可以有效减少室内辐射热，降低室内温度。

3. 能耗：实验结果显示，遮阳设计可降低建筑能耗10%-20%。

其中，外遮阳设计的节能效果最为显著。

六、结论1. 遮阳设计对建筑节能具有重要意义，可有效降低室内温度、辐射热和能耗。

2. 外遮阳设计在建筑节能中具有显著优势，应优先考虑。

3. 遮阳材料、构造和形式的选择对建筑节能性能有显著影响，应根据实际情况进行合理选择。

七、建议1. 在实际工程中，应根据建筑特点、地理位置和气候条件，选择合适的遮阳设计方案。

2. 加强遮阳技术的研发与应用，提高遮阳产品的性能和节能效果。

3. 建立完善的遮阳技术标准体系，规范遮阳设计、施工和验收。

建筑外遮阳技术1、工程概况建筑遮阳是将遮阳产品安装在建筑外窗、透明幕墙和采光顶的外侧、内侧和中间等位置，以遮蔽太阳辐射：夏季，阻止太阳辐射热从玻璃窗进入室内；冬季，阻止室内热量从玻璃窗逸出，因此，设置适合的遮阳设施，节约建筑运行能耗，可以节约空调用电25%左右；设置良好遮阳的建筑，可以使外窗保温性能提高约一倍，节约建筑采暖用能10%左右。

本工程采用的建筑外遮阳技术主要是在建筑物外立面设置有水平及竖向遮阳条板，在外窗上设置遮阳百叶，应用量约为5000m2。

2、主要技术内容根据遮阳产品的安装的位置分为外遮阳，内遮阳，中间遮阳，中置遮阳。

建筑遮阳设计应根据当地的地理位置、气候特征、建筑类型、建筑功能、建筑造型、透明围护结构朝向等因素，选择适宜的遮阳形式;应兼顾采光、视野、通风、隔热和散热功能，严寒、寒冷地区不应影响建筑冬季的阳光入射。

本工程利用重庆山城特点，同时结合虎溪校区的日照与通风特性，根据建筑物立面造型，在建筑物外墙上设置水平及竖向遮阳板，既遮挡阳光又美化建筑，形成建筑立面的虚实效果，丰富了建筑外观造型。

在建筑外窗上设置百叶，既利于遮阳又有利于通风，体现了绿色建筑的设计理念。

影响建筑遮阳性能的指标有抗风荷载性能、耐雪荷载性能、耐积水荷载性能、操作力性能、机械耐久性能、热舒适和视觉舒适性能等，产品技术性能指标见《建筑遮阳通用要求》JG/T274-2010、《建筑遮阳热舒适、视觉舒适性能与分级》JG/T277—2010；施工时应符合《建筑遮阳工程技术标准》（新编）。

3、应用效果本项目在工程建设的全过程中，响应国家政策导向，自始至终从项目立项、设计及施工全过程都认真贯彻“绿色”建筑思想，具体将建筑节能和环保应用技术做到实处，施工中控制粉尘、噪音等环境污染，有组织进行垃圾回收处理，现场道路硬化及施工场地绿化等文明施工措施。

取得直接经济效益33.4万元。

1、建筑遮阳技术类型与特点：·技术概况：建筑遮阳是建筑节能的一项重要技术措施。

建筑遮阳能有效减少阳光的辐射，改善室内的光热环境质量，提高室内舒适度。

建筑遮阳主要有：外门窗遮阳、屋面遮阳、墙面遮阳、绿化遮阳等。

本指南主要针对目前在工程应用中比较成熟的外门窗遮阳的类型与相关技术内容进行介绍，供有关方面参考借鉴。

本部分主要内容包括：*门窗外遮阳技术要求1、建筑遮阳的一般要求建筑遮阳主要应用于建筑外围护结构中透明部分，对太阳光线有控制要求的部位，所以进行建筑遮阳设计、选用遮阳技术时，应与外门窗、遮阳设施等同时考虑，进行一体化设计，在技术与构造接口上要事先做好预留。

2、建筑遮阳的设计条件（1）当建筑有较高标准要求时，以下条件满足1-2项时应采取遮阳措施。

1）室内（外）气温达到或超过29℃。

2）太阳辐射强度>240kcal/㎡·h㎡·h)。

3）阳光照射室内深度>。

4）阳光照射室内时间超过1h。

*门窗外遮阳技术的类型与特点外门窗遮阳的基本形式按照构造做法主要分为外遮阳、内遮阳、中间遮阳、玻璃自遮阳四种形式，其主要特点如下表。

外门窗遮阳技术的特技术类型：安装部位优点缺点外遮阳设置在外门窗外侧将太阳辐射直接阻挡在室外，遮阳、节能效果好。

由于直接暴露在室外，对材料和构造的耐久性有较高的要求，操作维护不方便。

内遮阳设置在外门窗内侧将入射室内的直射光漫反射，降低了太阳光辐射强度，能够有效改善室内环境质量，避免眩光。

不直接暴露在室外，对材料及构造的耐久性要求较低，造价低，便于操作、维护。

只能遮挡部分太阳辐射，遮挡效果不直接，降低室内温度的效果与外遮阳相比较差。

中间遮阳设置在玻璃系统内部或两层门窗之间易于调节，不易被污染、损坏造价高、维护成本较高,遮阳效果不如外遮阳。

玻璃遮阳利用窗户玻璃自身的遮阳性能，阻断部分阳光进入室内构造简单，遮阳效果明显利用玻璃进行遮阳必须要关闭窗户，影响室内自然通风，滞留在室内的部分热量无法消散。

1建筑遮阳技术的种类和特色：·技术概括：建筑遮阳是一项重要的技术建筑节能举措。

建筑遮阳能够有效地减少阳光的辐射，提高室内热环境质量，改良室内环境舒坦。

建筑遮阳主要包含：外门和遮阳板窗户遮阳板，屋顶遮阳板，墙壁遮阳板表面遮阳、绿化遮阳等。

本指南主要针对在外门窗遮阳的种类和阶段在工程应用方面比较成熟介绍了其技术内容，以供参照。

本局部主要内容包含：*门窗外遮阳技术要求1建筑遮阳的一般要求建筑遮阳主要用于建筑的透明局部需要控制阳光的建筑围护构造在设计和选择遮阳技术时，应与外门窗、遮阳板同时考虑设备等，并进行综合设计技术与构造的接口应预留在行进。

2建筑遮阳设计条件〔1〕当建筑有更高的标准要求时，遮阳当以下条件知足1-2时，应采纳举措。

1〕室内〔外〕温度抵达或超出29℃。

2〕太阳辐射强度>240kcal/m2·H〔m2·H〕。

3〕房间里阳光的深度。

4〕光照时间大于1h。

*建筑外遮阳技术的种类与特色门窗外门窗遮阳的根本形式主要有分为外遮阳、内遮阳、中遮阳和内遮阳玻璃自暗影主要特色以下。

外门窗遮阳技术的特别技术种类窗户：安装地点的优弊端外遮阳板设在外门窗外能直接阻拦室外的太阳辐射，拥有优秀的防备成效遮阳节能成效。

因为直接裸露于外界，资料的持久性构造要求高，操作和保护方便维修不方便。

内遮阳板设置在外门窗内直接入射到室内的漫反射光能够降低太阳辐射强度，有效改良室内环境环境质量和防备眩光灯光。

不会直接裸露在外面，要求低对资料和构造的持久性，低本钱和简单操作和保护。

它只好阻拦局部太阳辐射，起到障蔽作用不是直接的，降低室内温度的成效是比外面暗影更糟糕。

中间遮阳板设置在玻璃系统内部或二者之间两个门窗，调理方便，不易破坏污染或破坏本钱高，保护本钱高，遮阳成效好成效不如外面着色成效好。

玻璃遮阳板采纳窗玻璃的遮阳性能它自己能够阻拦一局部阳光进入室内。

这个构造简单，遮阳成效显然当玻璃用于遮光时，一定封闭窗户，这影响室内自然通风，且局部散热留在房间里是没法消失的。

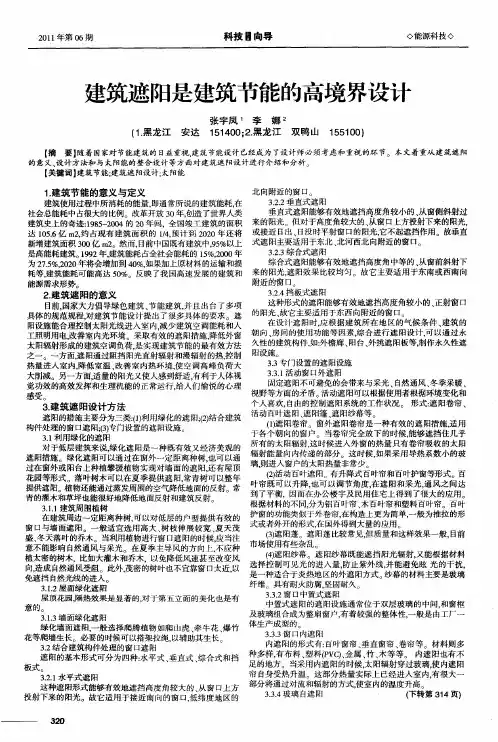

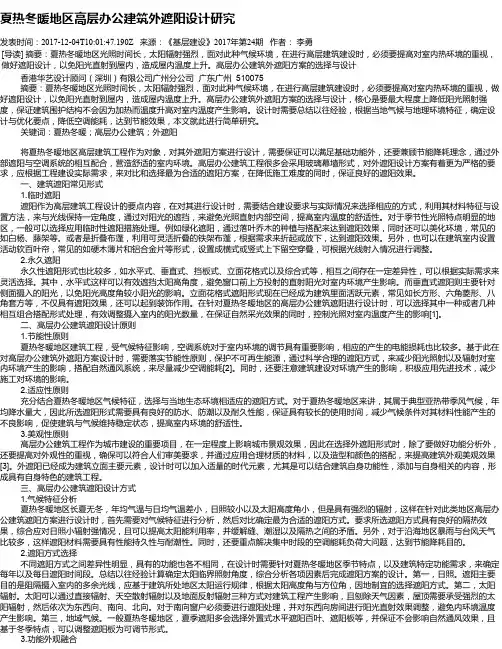

夏热冬暖地区高层办公建筑外遮阳设计研究发表时间：2017-12-04T10:01:47.190Z 来源：《基层建设》2017年第24期作者：李勇[导读] 摘要：夏热冬暖地区光照时间长，太阳辐射强烈，面对此种气候环境，在进行高层建筑建设时，必须要提高对室内热环境的重视，做好遮阳设计，以免阳光直射到屋内，造成屋内温度上升。
