柴油发电机的事宜
1、现场共使用3台发电机（东风牌），发电机额定发电量308KW，
常用发电量为280KW;
2、发电机用油桶每台3个，内径规格约为D=55cm H=87cm
V : (0.55/2)²*3.14*0.87=0.2m³（加满油的实际容积）；
3、柴油的比重为0.85（0.85公斤/升），每桶可装柴油
0.85*0.2*1000=170公斤（与标牌注明的油净重一致）；
4、标准发电机每千瓦/小时需要耗费0.25千克柴油;
5、每个打桩机组用电设备：振冲器75KW 清水泵22KW*2 污水
泵4KW 其它照明等用电设备10KW，共计133KW，计算功率
（用电系数为0.7）为133*0.7=93.1KW，仪表测量估算值约为
(100+30*2+8+10)/2=89KW，取平均值为（93.1+89）/2=91KW;
6、按照柴油发电机发电标准耗油计算，每小时每个机组耗油
0.25*91=22.75公斤；
7、实际每台发电机每天（正常施工大约运行20小时）平均使用
2.7桶柴油,耗费170*2.7=459公斤，每小时耗费22.95公斤；。

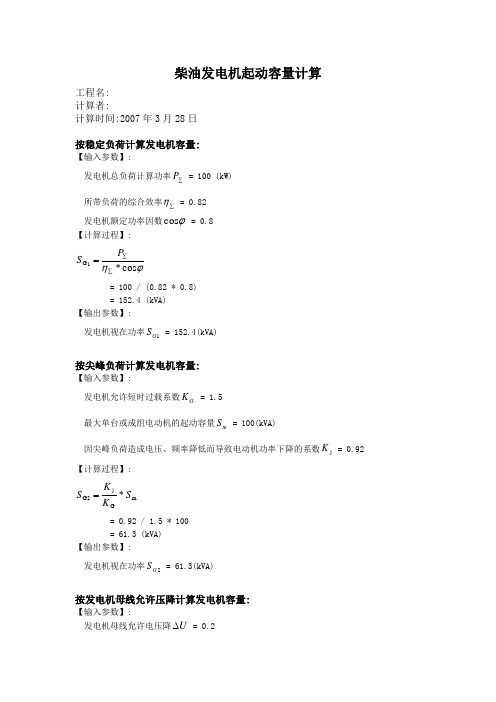

柴油发电机起动容量计算
工程名:
计算者:
计算时间:2007年3月28日
按稳定负荷计算发电机容量:
【输入参数】:
发电机总负荷计算功率∑P = 100 (kW)
所带负荷的综合效率∑η = 0.82
发电机额定功率因数ϕcos = 0.8
【计算过程】:
ϕηcos *1G ∑∑=P S
= 100 / (0.82 * 0.8)
= 152.4 (kVA)
【输出参数】:
发电机视在功率1G S = 152.4(kVA)
按尖峰负荷计算发电机容量:
【输入参数】:
发电机允许短时过载系数G K = 1.5
最大单台或成组电动机的起动容量m S = 100(kVA)
因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数j K = 0.92
【计算过程】:
m G j
G2*S K K S =
= 0.92 / 1.5 * 100
= 61.3 (kVA)
【输出参数】:
发电机视在功率2G S = 61.3(kVA)
按发电机母线允许压降计算发电机容量:
【输入参数】:
发电机母线允许电压降U ∆ = 0.2
发电机瞬态电抗d X ' = 0.2
最大单台或成组电动机的起动容量∆st S = 100(kVA)
【计算过程】:
∆∆∆-=st d G S X U
U S *'*13 【输出参数】:
发电机视在功率3G S = 80(kVA)
三种方式取最大容量 = 152.4 (kVA)。

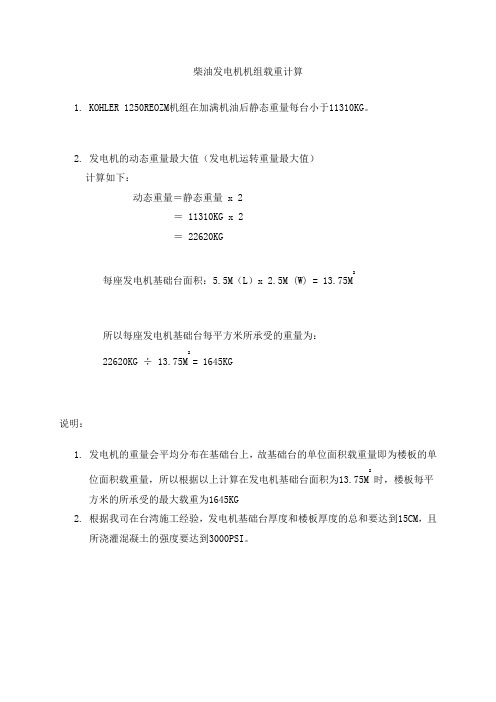

柴油发电机机组载重计算
1.KOHLER 1250REOZM机组在加满机油后静态重量每台小于11310KG。
2.发电机的动态重量最大值（发电机运转重量最大值）
计算如下：
动态重量＝静态重量 x 2
＝ 11310KG x 2
＝ 22620KG
每座发电机基础台面积：5.5M（L）x 2.5M (W) = 13.75M
2 所以每座发电机基础台每平方米所承受的重量为：
22620KG ÷ 13.75M 2
= 1645KG
说明：
1.发电机的重量会平均分布在基础台上，故基础台的单位面积载重量即为楼板的单
位面积载重量，所以根据以上计算在发电机基础台面积为13.75M 2
时，楼板每平
方米的所承受的最大载重为1645KG
2.根据我司在台湾施工经验，发电机基础台厚度和楼板厚度的总和要达到15CM，且
所浇灌混凝土的强度要达到3000PSI。
计算目的：某热电厂装有两台200MW 机组，设置一台640kW 柴油发电机组作为事故保安电源。
原＃1机组烟气脱硫工程时保安电源已利用该柴油发电机组的部分裕量，本期＃2机组烟气脱硫工程时拟继续利用剩余的40kW 裕量。
本计算书的目的是通过计算确定该方案是否可行。
柴油发电机组容量的选择和校核方法，现行“厂用电技规（DL/T 5153-2002）”与“电力工程设计手册”略有不同，本计算书拟分别按两种方法计算和校核。
一、“技规”方法 1．容量选择 见附表一。
2．按发电机带负荷起动一台最大容量的电动机时过负荷能力校验 公式：5.1)25.1(P K s DMq jsK Se −+≥式中：Se －发电机额定容量，为800kV A Sjs －计算负荷，为704.85kV AP DM －最大电动机的额定功率，为30kW Kq －最大电动机的起动电流倍数，取6 K －换算系数，取0.8 则：kVAkVA 9.6035.130)8.0625.1(85.704800=−×+>满足规程要求。
则P js －计算负荷的有功功率，为606.17kW 4．最大电动机起动时母线上的电压水平校验满足规程要求。
则：α－柴油发电机组的功率配合系数，取1.10 P X －柴油机实际输出功率，为704kW 式中：公式：3．持续1小时运行状态下输出功率校验 P DM －最大电动机的额定功率，为30kWKq －最大电动机的起动电流倍数，取6 Se －发电机额定容量，为800kV A ηG －发电机的效率，为93.8%附表一：保安负荷统计满足规程规定的不低于额定电压的75%的要求。
XP K S SU dDMqeem '25.1+=kWGjsP 70424.646938.01.117.6061.11.1<=××=ηαXd'－发电机的暂态电抗（标么值），0.23939.025.180080023.0306=+=×××m UηαGjsXP P1.1≥成组起动的电动机和静止负荷容量(kW)单独起动的电动机连续运行短时运行容量序号负荷名称＃1机组＃2机组＃1机组＃2机组#1机组#2机组投入时间状态备注1顶轴盘车油泵电机3030 2火焰监测冷却风机14.814.83辅助油泵电机30304主油箱排油风机0.750.755单元UPS1001006网控UPS旁路电源57控制蓄电池直流屏电源50508动力蓄电池直流屏电源25259网控浮充电交流电源4010锅炉房0m热工配电箱电源303011锅炉房配电箱室热工配电箱电源646412除氧给水热工配电箱电源151513循环水凝汽器热工配电箱电源151514高低加热工配电箱303015热网热工配电箱252516热网DCS控制柜电源151517电动执行机构电源252518热控POS1柜0019热控POS2柜0020DCS电源转换2号柜0021电子设备间220V交流总电源柜003成组起动的电动机和静止负荷容量(kW)单独起动的电动机连续运行短时运行容量序号负荷名称＃1机组＃2机组＃1机组＃2机组#1机组#2机组投入时间状态备注22主厂房事故照明38.6338.3923柴油机浮充电装置电源0.224柴油机冷却水加热器电源425烟囱照明 4.626电梯191927给水泵润滑油泵电机（定速） 2.2 2.228给水泵起动油泵电机（定速） 2.2 2.229给水泵起动油泵电机（调速） 3.5 3.530ATS柜蓄电池充电电源1131干式变通风电源3224V直流浮充电电源33电子设备间热网控制柜电源1515346KV接地检测电源2235一期脱硫旋转负荷1336 一期脱硫电动门负荷21.4936消防泵90手动起动37二期脱硫成组起动负荷 6.138二期脱硫静止负荷2039二期搅拌电机2440二期电梯12连续负荷与短时负荷小计239.98181.84375375.49 54304成组起动的电动机和静止负荷容量(kW)单独起动的电动机连续运行短时运行容量序号负荷名称＃1机组＃2机组＃1机组＃2机组#1机组#2机组投入时间状态备注成组起动负荷小计61.5566.45静止负荷小计178.43113.39连续负荷与短时负荷合计421.82375.2584合计∑P881.065Sjs=0.8×∑P704.85Pjs=0.8×0.86×∑P606.1735二、“手册”方法1．计算长期连续运行所需要的容量 P C =∑P D K 1+∑P J K 2Q C =∑P D K 1 tg ϕD + ∑P J K 2 tg ϕJ 式中：∑P D －连续运行的电动机额定功率之和，为212kW ∑P J －连续运行的静止负荷之和，为291.82kW K1、K2－系数，分别为0.9和0.32 K 1 tg ϕD －运算系数，为0.53 K 2 tg ϕJ －运算系数，为0.24 则：P C =0.9×212+0.32×291.82=284.18(kW) Q C =0.53×212+0.24×291.82=182.40(kvar))(68.33740.18218.28422kVA SC=+=2．计算成组起动所需要的容量（1）考虑严重情况，发电机已带一台机组的成组起动负荷和静止负荷，达到稳定运行后，再投入另一台机组的成组起动负荷和静止负荷。
XX有限公司年产60万吨精对苯二甲酸（PTA）
项目柴油发电机组系统
设计计算说明
一、概述
1.1、XX纺纤有限公司为保证PTA工程在全厂或主装置发生事故停电的状况下，能够安全停车及保护重要设备，特要求设置10kV柴油发电机组作为备用电源。
1.2、根据项目的设计文件要求、负荷条件，包括一期、二期主装置和公用工程，分两条生产线。
1.3、工艺确认的启动顺序为
先启动低压电机再自动高压电机高压电机的启动按照G1线和G2线分别启动的原则然后达到整个厂用负荷启动完成。
在两条线的低压应急负荷均按工艺要求启动且稳定运行后，再启动高压电机。
G1/G2-1209A/B/C/D为高压电机，470kW，直接启动。
一条线的其中两台分别启动，短时运行，停机后另一条线的其中两台分别启动，短时运行，一线、二线不同时运行，且均停止后才启动仪表风压缩机。
空压站的仪表风压缩机为高压电机，448kW，直接启动，两台分别启动，同时连续运行。
G1/G2-301 为高压电机，1500kW，变频控制，两条线分别启动，同时连续运行。
每台容量按450kW计。
按照此启动工艺，在设计柴油发电机组的启动容量时，考虑到：
1.3.1、G1、G2线的负荷容量以及参考的负荷启动顺序图；
1.3.2、低压电机的启动条件；
1.3.3、高压电机的启动冲击电流（启动倍数按照设计文件的要求）；
1.3.4、按照直接启动和变频启动的方式；
1.3.5、对启动压降的要求（不大于10%）；
1.3.6、应急柴油发电机组系统操作、控制简单，控制线路简单。
1.3.7、先启动低压负荷，连续运行，在此基础上，启动高压负荷，高压负荷当中，空压站高压电机按照450KW计，连续运行，因此在保证连续稳定负荷的基础上，短时启动最大电机即可。
1.4根据这些条件，提出计算说明书：
柴油发电机起动容量计算
工程名: XX
1.4.1按稳定负荷计算发电机容量:
【输入参数】:
发电机总负荷计算功率∑ P = 3996(kW)
所带负荷的综合效率∑ h = 0.85
发电机额定功率因数cos j = 0.8
【计算过程】:
S G1 = ∑ P/（h * cosj）
= 3996/（0.85*0.8）
= 3996 / (0.85 * 0.8)
= 4995 (kVA)
【输出参数】:
发电机视在功率S G1= 4995(kVA)
1.4.2按尖峰负荷计算发电机容量:
【输入参数】:
发电机允许短时过载系数G K = 1.5
最大单台或成组电动机的起动容量SM = 6120(kVA)
（按照一期、二期的负荷容量及启动顺序，启动2台448KW空压站的仪表风压缩机，连续运行后的负荷为3096kW，启动氧化反应器的电机容量按照450kW计，2台（900KW），此时的最大负荷为：
3096+450=3546kW，考虑启动1500 kW高压电机，分别启动，按照450kW计，变频控制，取3倍启动系数，（3546+450×3）÷0.8=4896kW，总的启动电动机的负荷容量为4896÷0.8=6120 kVA）
因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数K j= 0.92
【计算过程】:
S G2=
= 0.92 / 1.5 * 6120
= 3753.6 (kVA)
【输出参数】:
发电机视在功率SG2= 3753.6(kVA)
1.4.3按发电机母线允许压降计算发电机容量:
（按照一期、二期的负荷容量及启动顺序，启动2台448KW空压站的仪表风压缩机，连续运行后的负荷为3096kW，启动氧化反应器的电机容量按照450kW计，2台（900KW），此时的最大负荷为：
3096+450=3546kW，考虑启动1500 kW高压电机，分别启动，按照450kW计，变频控制，取约3倍启动系数，（3546+450×3）÷0.8=4896kW，总的启动电动机的负荷容量为4896÷0.8=6120 kVA）
【计算过程】:
启动最后450kW电动机，变频控制，分别启动，取3倍启动系数，最大机组容量为SG3，须满足：
（S G3-2200-450-450-448）*1.5>450*3
SG3须满足4898kW，即6122.5kVA。
（上图为单台柴油发电机组启动电动机容量曲线图）
根据总的启动电动机的负荷容量6120kVA，6120÷3=2040，启动一台2040 kVA，参考上面的电动机启动曲线，启动压降＜10%，符合启动高压电机的压降要求。
根据三种方式的容量考虑，发电机的启动容量须满足3753.6(kVA)～6122.5 (kVA)。
因此，根据计算容量及类似工程的设计经验，为保证PTA工程在全厂停电中的应急启动负荷发电机组按照如下考虑：
1、根据一期、二期的负荷，确定最大容量为：6122.5 kVA，应急柴油发电机组容量确定
为6200 kVA；
2、我司提供的发电机组配置：
2.1、机组动力输出功率应满足1798～1965kW（单台），电球功率应满足1650～1800 kW
（单台），机组实际输出功率为1670～1830kW（单台），一期和二期采用一起设计，即由我司为此工程提供3台机组，单机功率不小于1670 kW（主用功率），由一期工程安装并调试完成，机组之间采用全自动控制，并联运行方式，实现机组集中管理，
集中控制，并根据启动工艺投入实际运行的发电机组的容量；
（推荐发动机采用原装进口德国MTU，电球为原装法国利莱森玛。
发动机具备先进的电子管理系统及共轨电喷技术保证了机组的运行的经济性，稳定性，并且发电机的技术成熟，抗负载冲击能力强，具备良好的启动性能以及可靠的电压调节特性，在铜业，化工及电力行业中广泛应用）
2.2、可以考虑与市电的并网带负荷；
2.3、假性负载采用水负载形式，水负载设计容量大，便于实施。
建议设计负载容量3000～4000kW，可以满足单机或并机运行的负载测试；水负载由柴油发电机组厂家（即负责设计），由最终用户负责安装并协助调试完成；
附录：10.5kV同类似工程
1.1、设计工程1
1.2、设计工程2
本公司承诺，此配置机组满足甲方询价书中提供的启动工艺流程、计算技术参数（如果贵司保证不再增加技术要求外的负荷容量且直接启动电机，按技术要求中5倍计算，且不大于我司提供的变频控制（取3倍系数）容量计算条件，我司承诺满足设备启动时母线电压降不大于10%额定电压。
如果由于不可估因素导致母线压降大于10%，我司提出的解决方式为有：
1、增加容量；
2、将电机的直接启动方式改成变频启动；
XX有限公司
2008年2 月26日。
