最新三星电容屏生产流程

电容屏工艺流程介绍
一：电容屏工艺流程
1、前处理：前处理是电容屏制作的第一步，需要经过专门的清洗机
清洗玻璃，确保电容屏表面的无尘、消除玻璃表面的氧化物膜，使玻璃表
面更为光滑，准备进行下一步制作。

2、刻蚀：电容屏的刻蚀步骤是把电感量产品的技术文档上的线路精
确的移植到玻璃上，一般使用刻蚀机进行操作，经过刻蚀精确的定位，玻
璃表面形成导电线路，为工业PCB制作奠定基础。

3、电镀：电镀是把玻璃表面上形成的刻蚀线路表面进行电镀，将电
镀金属覆盖在线路上，增加玻璃表面微小的膜厚度，提高导电性能，也可
以防止短路，使PCB能够更好的进行封装。

4、成型：成型是利用专门成型机将电感量产品中技术文档上的线路
压到玻璃表面，使其不断受到压缩，最终形成特定的导通曲线，形成电容
屏的基本结构。

5、检测：检测是检测电容屏制作成品的质量，包括电容屏表面的外
形尺寸、表面的平整度检测、电容屏的导电性能、电容屏的耐久性检测等，电容屏检测也可以用视觉检测和经验检测，确保电容屏正常工作。

6、烧录：烧录是用专门的烧录机，将工厂所需要的控制程序和显示
程序烧录到PCB板上。

电容式触摸屏生产工艺
电容式触摸屏是一种常见的现代触摸屏技术，其生产工艺通常包括以下步骤：
1. 基材准备：选择适当的基材，通常是玻璃或塑料。

在玻璃上涂覆透明导电物质，如氧化铟锡（ITO），形成触摸层。

2. 涂布导电层：将ITO溶液通过印刷或涂覆技术均匀涂覆在
基材上，形成导电层。

然后通过加热或紫外线固化，使导电层附着在基材上。

3. 电容感应器：使用光刻和化学腐蚀技术，将导电层覆盖掉的区域进行处理，形成电容感应器的结构。

通常是将导电层分割成等大小的电容单元。

4. 绝缘层涂覆：在电容感应器上涂覆一层绝缘层，通常是氟化物或无机材料。

绝缘层的主要作用是防止触摸屏受到外界干扰和划伤。

5. 顶层涂覆：在绝缘层上涂覆一层光学透明的保护层，通常使用有机硅材料。

这一层的作用是保护触摸屏免受污染和划伤，并提供良好的触感。

6. 检验和测试：对生产的触摸屏进行检验和测试，确保其质量符合要求。

常见的测试包括触摸灵敏度、精度和稳定性等方面。

7. 组装和调试：将触摸屏与显示器或其他设备进行组装，并进
行相应的调试和校准，以确保触摸效果良好。

8. 包装和出货：将生产完成的触摸屏进行包装，并进行出货准备。

总而言之，电容式触摸屏的生产工艺涉及多个步骤，包括基材准备、涂布导电层、电容感应器制作、绝缘层涂覆、顶层涂覆、检验和测试、组装和调试以及包装和出货。

这些步骤需要精密的设备和技术，并且必须保证每个步骤的准确性和质量，才能生产出高品质的电容式触摸屏产品。

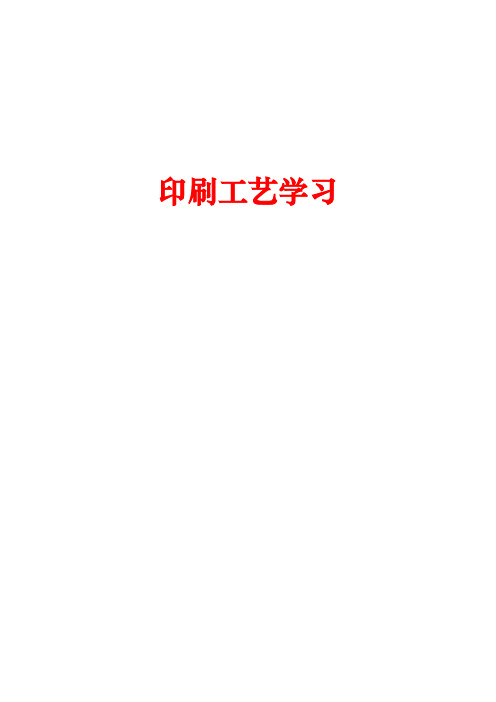

印刷工艺学习个人整理仅供参考总生产流程：备料印刷组合镭射切割压合封胶贴面板和成托板脱泡测试终检QA产品结构：一、普通结构：Film+Glass二、三层结构:Film+Glass+面板三、四层结构：Film+Film+面板+承托板（钢化玻璃）以四层结构为例：上线：开料反保缩水耐酸蚀刻正保银胶绝缘粘胶下线：开料反保缩水耐酸蚀刻银胶绝缘绝缘点粘胶Glass：插料耐酸蚀刻绝缘点正保反保银胶绝缘粘胶油墨的型号：上下线只有印银胶时油墨型号不同生产过程各阶段质检要点；一、开料：注意裁切的尺寸、外观、方阻首先注意规格书上的标示，例如规格：0.125mm / 400欧姆/ 410mm ×100m / RO11 尺寸：410×360数：48 Pcs其中开料部分的厚度是0.125mm；方阻为400欧姆；开料一卷的宽为410 mm，长度为100 m ，所开出的料尺寸为410 mm ×360mm；开料数目为48片。

尾池提供的为0.188mm的Film卓伟提供的为0.1mm和0.188mm的Film乐惠提供的为0.125mm和0.188mm.日东提供的为0.188mm开料质检要点：①撕开双面保护膜，对光检查是否有压伤、划伤、白点。

其中白点在每3-5个以放行，而不能有划伤。

②用方阻器测试导电面的方阻，而非导电面则无方阻。

（而对于非导电面则需要用手轻提起一角，凹的一面为导电面，）这对上、下线同样适用。

方阻的界限按照规格书标准。

③乐惠膜450~~~~550 日东膜＜550玻璃＜450 卓韦、尾池＜450 二、反保：印刷是否有透空、反保的厚度例如规格书：非导电面保护胶：500-01/eh.BHJ / 200目/ 19-21∪黄刀/印刷厚度25-35 ∪500-01（936）是所使用油墨的型号eh.BHJ / 200目是网版的型号19-21 是网版的厚度反保质检要点：①在印反保前首先撕去原非导电面的保护膜，然后在此面上印油墨，所使用的油墨的型号为936（蓝色），在印完之后检查油墨和非导电面间是否有透空。

电容屏工艺流程
《电容屏工艺流程》
电容屏是一种使用电容感应原理进行触摸操作的屏幕，它已经成为现代智能手机和平板电脑的标配。

在电容屏的制造过程中，需要经过一系列的工艺流程才能完成。

下面我们来了解一下电容屏的工艺流程。

首先，电容屏的制造开始于玻璃基板的切割。

大型玻璃板经过切割成适合尺寸的小块，这些小块将成为电容屏的基础。

接下来是对玻璃基板进行化学处理，包括清洗、蚀刻和光刻。

这些步骤可以使得玻璃基板表面更加平整并且具有无尘的特性。

然后，在玻璃基板上镀银，形成电极图案。

电极图案可以防止静电干扰，同时也可以提高触摸操作的灵敏度。

接下来是对电极进行栅线的制作，这一过程需要使用光刻机进行曝光和蚀刻。

完成栅线制作后，需要对电极进行光刻再定义、切边、清洗等处理。

接下来是对电容屏上膜。

在电容屏上膜的过程中，会使用到ITO薄膜和介电层膜，这些膜的材料和厚度都会直接影响到电
容屏的性能。

这一过程需要高温的真空蒸镀设备来完成。

最后，是进行电容屏的装配。

在装配过程中，需要将上述制作好的电极玻璃基板与涂有电介质膜的另一玻璃基板粘合在一起，形成电容屏的外观。

然后进行贴合和封装等步骤，最终完成电容屏的制造。

整个电容屏的工艺流程非常复杂，需要多道步骤才能完成。

这些步骤不仅需要高度的精密度和工艺水平，还需要先进的设备和技术支持。

只有这样，才能生产出高质量的电容屏产品，满足现代消费者对触摸屏的需求。

电容式触摸屏的制备技术流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电容式触摸屏的制备技术流程一、准备工作阶段。

在进行电容式触摸屏的制备之前，有一系列的准备工作需要妥善完成。
