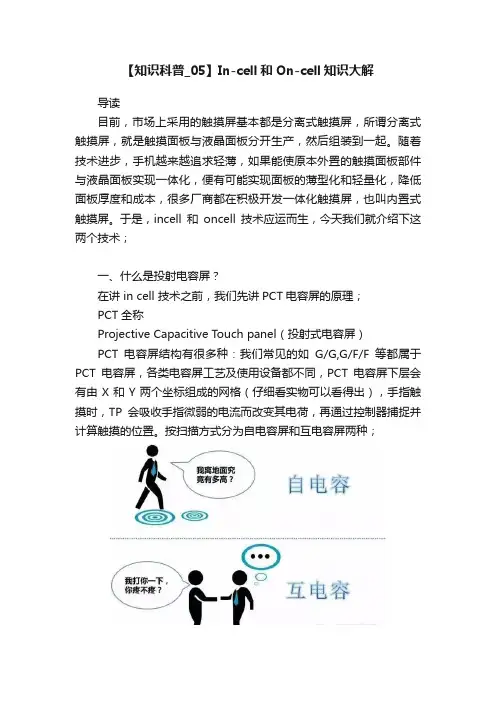

【知识科普_05】In-cell和On-cell知识大解导读目前，市场上采用的触摸屏基本都是分离式触摸屏，所谓分离式触摸屏，就是触摸面板与液晶面板分开生产，然后组装到一起。
随着技术进步，手机越来越追求轻薄，如果能使原本外置的触摸面板部件与液晶面板实现一体化，便有可能实现面板的薄型化和轻量化，降低面板厚度和成本，很多厂商都在积极开发一体化触摸屏，也叫内置式触摸屏。
于是，incell和oncell技术应运而生，今天我们就介绍下这两个技术；一、什么是投射电容屏？在讲 in cell 技术之前，我们先讲PCT电容屏的原理；PCT全称Projective Capacitive Touch panel（投射式电容屏）PCT电容屏结构有很多种：我们常见的如G/G,G/F/F等都属于PCT电容屏，各类电容屏工艺及使用设备都不同，PCT电容屏下层会有由X和Y两个坐标组成的网格（仔细看实物可以看得出），手指触摸时，TP会吸收手指微弱的电流而改变其电荷，再通过控制器捕捉并计算触摸的位置。
按扫描方式分为自电容屏和互电容屏两种；1.自电容屏：是玻璃表面的ITO层对地形成电容。
当手指接触电容时，会干扰接触点的对地电容。
可以通过电流、电压等多种方式，检测接触点位的变化；检测原理很多种，如下是通过电荷变化，检测触摸的原理：通过依次不断开合开关，对parasitic capacitive充放电，检测放电时流出的电荷，当手指触控时，影响触摸点位的电容，从而影响流出的电荷：不同公司有不同的触摸电路设计，先看看经典的Diamond pattern设计：以Diamond pattern设计来说，自电容实现触摸的方式：依次竖向、横向扫描，判断各自对于地面的电容变化，分别计算X/Y坐标，确定触摸点；但这样的话也有问题，就是多点触摸的时候，横向坐标和竖向坐标的搭配有多种，就无法准确的判定触摸点，俗称'鬼点'。
2.互电容屏互电容屏和自电容屏的差异就是，它的横竖电极相互交叉的地方会形成电容，当手指触摸到电容屏时，影响了触摸点附近两个电极之间的耦合，从而改变了这两个电极之间的电容量。
电容屏结构和工作原理
电容屏的结构和工作原理涉及到多个方面的内容，具体如下：
电容屏由多层复合玻璃屏组成，包括一个工作面和四个电极。
工作面上通常涂有一层ITO（纳米铟锡金属氧化物），作为导电层。
四个电极引自工作面的四个角，通常作为信号传输的引脚。
在工作面上，ITO作为屏蔽层，确保工作环境良好。
当用户触摸电容屏时，由于人体电场，用户手指和工作面形成耦合电容。
由于工作面上接有高频信号，手指吸收走一个很小的电流，这个电流从屏的四个角上的电极中流出。
理论上，流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，可以得出触摸点的位置信息。
相对于电阻屏，电容屏的使用更加方便，因为只需要使用手指（而非指甲）进行触摸。
这可以避免屏幕被刮花。
电容屏的反应速度也更快，具备多点触控功能，增加了手机的可操控性。
此外，电容屏颜色鲜艳，相对更省电，因此在中高端手机中得到广泛应用。
总的来说，电容屏的结构和工作原理涉及多个层面的内容，包括材料选择、工作原理和多点触控技术的实现等。
这些因素共同作用，使得电容屏成为现代移动设备中广泛应用的屏幕技术之一。
屏幕的基本结构组成解密和对比关于屏幕概念的炒作，从之前的IPS、AMOLED、SLCD的面板之争，到现在清一色标榜自己是OGS全贴合屏幕，如何轻薄、透光、图像浮现在屏幕上，苹果则貌似更为高端，传出了In-cell/On-cell的概念。
小编做这期关于OGS/In-Cell/On-Cell屏幕的科普，力求通俗易懂，望以最简单的方式让大家了解真相。
要彻底了解In-Cell/On-Cell/OGS等等屏幕，就得先知道屏幕的基本结构组成。
从上到下，屏幕的基本结构分为三层，保护玻璃（最上面橙黄色标注了Coverglass的部分），触控层（图中一点点淡蓝色虚线，标注了X、Y的部分），显示面板。
保护玻璃没什么好说的，康宁大猩猩玻璃就是。
触控层的话，就是由ITO触控薄膜和ITO 玻璃基板组成。
显示面板可细分的程度高，这里只大致排列下：从上到下，分别是上玻璃基板（粉红色标注了Colorfiliter的区域，即彩色滤光基板），液晶层（蓝条），下玻璃基板（粉红色标注了Array的区域，即薄膜电晶体基板）。
最后，还需要指出的是，保护玻璃/触控层与显示面板之间，一般贴合技术会形成一层空气（即图中标注了Bonding的金黄色区域），如果采用全贴合技术去除这层空气，屏幕反光会大大减少，点亮屏幕时就显得更为通透，熄屏时更加黑沉，没有灰白的观感。
传统的G/G、GFF屏幕，都是标准的保护玻璃+触控层+显示面板层的结构，不同之处在于触控层。
G/G屏幕的触控层是由1层ITO玻璃基板+1层ITO触控薄膜组成，GFF屏幕的触控层则有2层ITO玻璃基板+2层ITO触控薄膜（ITO：X和ITO：Y）。
显然，G/G屏幕更薄一些。
今天各厂家标榜的OGS屏幕、InCell/OnCell屏幕，为何值得拿出来吹嘘，是因为它们都是保护玻璃层+显示面板层的结构，少了一层触控层，更加轻薄。
那中间的触控层哪去了呢？这正好是区分InCell/OnCell屏幕和OGS屏幕的关键。
电容屏的工作原理1. 介绍电容屏是一种常见的触控屏技术，广泛应用于智能手机、平板电脑、电子签名板等设备上。
它通过利用电容效应来实现对触摸位置的感知，具有高精度、高灵敏度和快速响应的特点。
本文将详细解释电容屏的工作原理，并介绍其基本原理。
2. 电容效应在了解电容屏的工作原理之前，我们首先需要了解电容效应。
电容效应是指两个导体之间由于存在电场而产生的电荷分布现象。
当两个导体之间存在电压差时，会在它们之间形成电场，导致电荷在导体上分布不均匀。
这种不均匀的电荷分布会导致导体上产生电势差，从而形成电容效应。
3. 电容屏的结构电容屏一般由两层透明导电层组成，中间夹有一层绝缘层。
其中一层导电层称为ITO（Indium Tin Oxide）导电层，另一层导电层称为ITO导电层或ITO玻璃。
绝缘层一般由玻璃或塑料材料制成。
4. 电容屏的工作原理电容屏的工作原理基于电容效应和多点触控技术。
当手指触摸电容屏表面时，手指与ITO导电层之间形成了一个微小的电容。
这个电容会改变ITO导电层上的电势分布，导致电流在导电层中流动。
通过测量这个电流，我们可以确定手指触摸的位置。
具体来说，电容屏内部的控制电路会在ITO导电层上施加一个交替的电压。
当手指触摸ITO导电层时，手指和ITO导电层之间形成了一个电容。
由于手指的电容远大于其他物体的电容，因此只有当手指触摸时，电流才会在ITO导电层上流动。
通过测量这个电流的变化，我们可以确定手指的位置。
为了实现多点触控，电容屏通常使用了一种称为”交叉电容”的结构。
交叉电容结构将ITO导电层分为多个行和列，形成一个由交叉的电容组成的矩阵。
通过控制不同行和列上的电压，我们可以测量出每个交叉电容的电流变化，从而确定多个触摸点的位置。
5. 电容屏的工作模式电容屏一般有两种工作模式：静电感应模式和电阻感应模式。
5.1 静电感应模式静电感应模式是电容屏最常用的工作模式。
这种模式下，ITO导电层上施加的电压会产生一个电场，当手指接近电场时，手指和ITO导电层之间会形成一个电容。
