第二章热水供热系统水力计算

第二节热水网络水力计算方法和例题热水网络水力计算所需资料：1.网路的平面布置图（平面图上应标明管道所有的附件和配件）；2.热用户热负荷的大小；3.热源的位置以及热媒的计算温度。

热水网路的水力计算方法及步骤：1.确定热水网路中各个管段的计算流量管段的计算流量就是该管段所负担的各个用户的计算流量之和，以此计算流量确定管段的管径和压力损失。

1)对只有供暖热负荷的热水供暖系统，用户的计算流量可用下式确定：（9—13）式中'nQ ——供暖用户系统的设计负荷，通常可用GJ/h 、MW 或610kcal/h;'1τ、'2τ——网路的设计、回水温度，℃；c——水的质量比热，c=4.1868kj/(kg·℃)=1kcal/(kg·℃)A——采用不同计算单位系数；2)对具有多种热源用户的并联闭式热水供热系统，采用按供暖热负荷进行集中质调节时，网路计算管道的设计流量应按下式计算：（9—14）式中'shG ——计算管段的设计流量，t/h ；'n G 、't G 、'r G ——计算管段担负供暖、通风、热水供应的热负荷设计流量，t/h ；'nQ 、't Q 、'r Q ——计算管段担负的供暖、通风和热水供应的设计热负荷，通常可以GJ/h 、MW 或610kcal/h 表示；A——采用不同计算单位时的系数；'''1τ——在冬季通风室外设计算温度'w.tt 时的网路供水温度，℃；'''t .2τ——在冬季通风室外设计算温度'w.t t 时，流出空气加热器的网路回水温度，采用与供暖热负荷质调节时相同的回水温度，℃；''1τ——供热开始或开始间歇调节时的网路供水温度，℃；''2.rτ——供热开始或开始间歇调节时，流出热水供应的水-水换热器的1212()()n n n Q Q G A c ττττ'''==''''--121 2.1 2.()n t r shn t r t r Q Q Q G G G G A ττττττ'''''''=++=++''''''''''''---网路回水温度，℃。

室内热水供暖系统水力计算
首先，流量计算是确定系统中水的流量大小。

流量大小取决于所需的
供暖热负荷以及供暖设备的工作参数。

常用的热负荷计算方法有传统的经
验法和热负荷软件计算法。

计算完成后，可以得到所需的供暖流量。

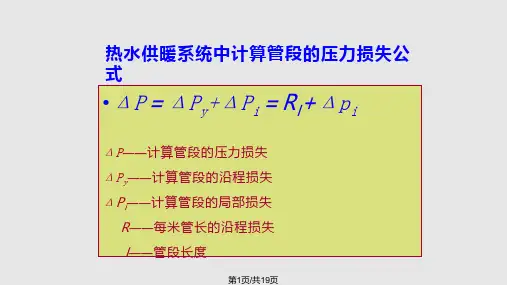

其次，压降计算是确定系统中各个部分的压力降。

压力降会影响热水
在管道中的流动速度和流量分布。

通过压降计算，可以确定每段管道的压
力降以及连接部件如弯头、三通和阀门等对压力降的影响。

一般使用管网
分段法进行压降计算，将系统划分为若干段，分别计算每段管道的压力降。

最后，根据流量和压降的计算结果，可以确定所需的水泵功率。

水泵
功率计算需要考虑供水压力、供水流量以及管路的管径和长度等参数。

通
常可以根据水泵性能曲线和所需流量来确定合适的水泵型号和功率。

在进行水力计算时，还需要考虑一些其他因素。

比如，对于长距离管
道或有高度差的管道，需要考虑管道的波动防护和水锤的问题；对于系统
中的回水管道，需要考虑回水水流的阻力和回水温度的控制等。

室内热水供暖系统的水力计算是供暖工程设计的重要环节，合理的水
力计算可以确保系统正常运行、节能高效，并提供良好的供暖效果。

因此，设计人员需要对水力计算方法和相关规范进行熟悉和了解，同时结合实际
工程情况进行计算和选型。

第二章热水供热系统的水力计算第二章热水供热系统的水力计算2.1 水力计算的目的和方法2.1.1 水力计算的目的2.1.2 水力计算的方法2.2 管道的水力特性2.2.1 管道的水力损失2.2.2 管道的水力特性曲线2.3 水泵的选择与水力设计2.3.1 水泵的选择2.3.2 水泵的水力设计2.4 阀门的选择与调节2.4.1 阀门的选择2.4.2 阀门的调节2.5 系统的水力平衡2.5.1 系统的水力平衡方法2.5.2 系统的水力平衡计算2.6 出水口和进水口的布置2.6.1 出水口的布置2.6.2 进水口的布置2.7 水力计算的实例分析2.7.1 实例分析一：住宅楼热水供热系统的水力计算 2.7.2 实例分析二：工业区热水供热系统的水力计算2.8 水力计算的注意事项2.8.1 水力计算的精度要求2.8.2 水力计算的常见问题及解决方案附件：1. 管道水力特性曲线图表2. 水泵性能曲线图表法律名词及注释：1. 水力计算：根据一定的水力原理和公式，通过对热水供热系统内各部分的水流特性进行计算，确定系统内各组件的规格参数和水力平衡条件。

2. 水力损失：指热水在管道中运行过程中由于阻力、摩擦和转换等原因而造成的能量损耗。

3. 水力特性曲线：反映管道在不同流量条件下的水力损失、压力变化和能量转换特性的曲线。

4. 水泵的水力设计：根据供热系统的工况要求和水力计算结果，确定水泵的流量、扬程和效率等参数。

5. 系统的水力平衡：指供热系统中各支路的流量、压力和温度等相互调节和平衡的状态。

第二章热水供热系统的水力计算2.1 热水供热系统的水力计算意义2.1.1 水力计算的作用2.1.2 水力计算的重要性2.2 水力计算的基本原理2.2.1 水力计算的基本概念2.2.2 水力计算的基本公式2.3 水力计算的步骤和方法2.3.1 水力计算的步骤2.3.2 水力计算的常用方法2.4 管道水力特性的分析2.4.1 管道水力特性曲线2.4.2 管道水力损失计算2.5 水泵的选择与选型2.5.1 水泵的选择原则2.5.2 水泵选型的方法2.6 阀门的选择与调节2.6.1 阀门的分类及特点2.6.2 阀门的调节方法2.7 系统水力平衡的条件与计算2.7.1 系统水力平衡的条件2.7.2 系统水力平衡的计算方法2.8 实例分析及注意事项2.8.1 实例分析一：住宅楼热水供热系统的水力计算2.8.2 实例分析二：工业区热水供热系统的水力计算2.8.3 水力计算的注意事项附件：1. 管道水力特性曲线图表2. 水泵性能曲线图表法律名词及注释：1. 水力计算：指通过对热水供热系统中各部分的水流特性进行计算，确定系统各组件的规格参数和水力平衡条件。
