建筑制图基础画图作业

15 8 8 8 8 15 30 20 50图 名 校 名学生教师图别 图号 班级 成绩 建筑制图实训大作业 本实训课程的指示书主要以抄绘房屋施工图为主..目的是使学生在掌握了投影的基本理论和制图的基本知识以后;通过大作业的练习能正确阅读和绘制房屋施工图;绘制的房屋施工图符合国家标准..本实训课程应完成的内容要求每名学生至少绘制5张A 4图幅的施工图;主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图..各教学点在安排学生完成上述内容的作业时;可让学生抄绘借用教材中的施工图;也可根据当地情况由辅导教师自拟题目提供给学生;以供学生抄绘..但在执行过程中必须按大作业的指示书完成..另外;还可根据具体情况适量增加绘制施工图的内容;以图达到完整、全面..作业一：图线练习一、目的1、熟悉制图基本规格..2、练习正确使用绘图工具和仪器;了解制图基本步骤和方法..二、内容常用图线、箭头及材料图例练习..按附图二给出的图样画仪器图..三、要求1、图纸：A 3号图幅297*420..图标格式和大小见附图一所示..2、图名：图线练习..3、比例：1：1..4、图线：墨笔线图..5、字体：汉字用长仿宋字体..材料图明用5号字；尺寸数字均用3.5号字..6、作图准确;图线粗细分明;尺寸标注无误;字体端正整洁..四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法..画底稿要认真;按附图中给出的尺寸;准确定好各图形位置;不必标出尺寸..先用H 铅笔轻、细绘底稿图线箭头处只画线;材料图例只画框格..然后按图线要求加墨线;最后注写数值、名称..附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求..2、通过作业掌握绘制建筑平面图的步骤和方法..二、内容三、要求1、图纸：A3号图幅..图标格式和大小见作业1中的附图一所示..2、图名：二层平面图..3、比例：1：100..4、图线：墨笔线图..5、字体：汉字用长仿宋字体..平面图下方的图名二层平面图用10号字；文字说明用5号字或略小些；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字..6、作图准确;图线粗细分明;尺寸标注无误;字体端正整洁..先用H铅笔轻、细绘底稿图线;然后按图线要求加墨线;最后注写标高数值、名称和说明..作业三：建筑立面图一、目的1、熟悉建筑立面图的内容和要求..2、通过作业掌握绘制建筑立面图的步骤和方法..二、内容三、要求1、图纸：A4号图幅..图标格式和大小见作业1中的附图一所示..2、图名：①--③立面图..3、比例：1：100..4、图线：墨笔线图..立面图最外轮廓线宽度=0.6mm;室外地平线宽度=0.9mm;凸出的墙面、雨篷、台阶、花台、阳台等轮廓线宽度=0.3mm;门窗分格线、墙面引出线、水斗及雨水管、定位轴线点划线、尺寸线、标高符号、说明引出线等宽度=0.15mm..5、字体：汉字用长仿宋字体..立面图下方的图名①--③立面图用10号字；文字说明用5号字或略小些；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字..图中字号与作业二相同..6、作图准确;图线粗细分明;尺寸标注无误;字体端正整洁..四、说明1、绘制步骤见借用教材中图5-20及其说明..先用H铅笔轻、细绘底稿图线;然后按图线要求加墨线;最后注写标高数值、名称和说明..2、在1：100的建筑立面图中;门窗均按规定图例表示..门窗框的双线间的距离为50mm;切忌画得过宽;以免与实际比例不符..作业四：建筑剖面图与墙身详图一、目的1、熟悉建筑剖面图和墙身详图的内容和要求..2、熟悉建筑剖面图和墙身详图的关系..3、通过作业掌握绘制建筑剖面图和墙身详图的步骤和方法..三、要求1、图纸：A4号图幅..图标格式和大小见作业1中的附图一所示..2、图名：1—1剖面图..3、比例：剖面图为1：100、图线：墨笔线图..剖面图中剖到的部分;如散水、墙身、地面、楼梯、圈梁、过梁、雨篷等线宽度=0.6mm;室外地平线宽度=0.9mm;门窗分格线、定位轴线点划线、尺寸线、标高符号、说明引出线等宽度=0.15mm..5、字体：汉字用长仿宋字体..剖面图下方的图名1—1剖面图用10号字；文字说明用5号字或略小些；节点详图1、2、3的图名用详图索引符号命名；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字..图中字号与作业二相同..6、作图准确;图线粗细分明;尺寸标注无误;字体端正整洁..四、说明1、绘制步骤见借用教材中图5-21及其说明..先用H铅笔轻、细绘底稿图线;然后按图线要求加墨线;最后注写标高数值、名称和说明..2、在1：100的建筑剖面图中;室内地面只画一条粗实线..抹灰层及材料图例的画法与建筑平面图的规定相同..作业五：楼层结构平面图一、目的1、熟悉楼层结构平面图的内容和要求..2、通过作业掌握绘制楼层结构平面图的步骤和方法..二、内容三、要求1、图纸：A3号图幅..图标格式和大小见作业1中的附图一所示..2、图名：标准层结构平面图..3、比例： 1：100..4、图线：墨笔线图..墙体轮廓线线宽度=0.3mm;可见为实线;不可见为虚线;楼板轮廓线、定位轴线点划线、尺寸线、标高符号、说明引出线等宽度=0.15mm..5、字体：汉字用长仿宋字体..楼层结构平面图下方的图名标准层结构平面图用10号字；文字说明用5号字或略小些；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字..图中字号与作业二相同..6、作图准确;图线粗细分明;尺寸标注无误;字体端正整洁..四、说明1、先绘制墙体平面布置图;然后画楼板及梁的布置图..先用H铅笔轻、细绘底稿图线;然后按图线要求加墨线;最后注写尺寸、名称和说明..2、在1：100的楼层结构平面图中;配置在板下的圈梁、过梁等混凝土构件轮廓线可用细虚线表示;也可用单线粗虚线表示;并应在构件旁侧标注其编号和代号..。

建筑制图基础实训
小作业1
1.写出图中指出的图线的名称，以及当b=0.7时的线宽。

2.注出窗立面图的比例。

3.根据所给的比例，注出外墙板长和的实际尺寸。

窗立面图
外墙板立面图 1：60
4.作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

（2）作形体的半剖面图。

（3）补绘1—1剖面图。

2—2剖面图
2
2
1
1
1 1
1 1
剖面图
2
2---2
剖面图
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图
（6）补绘1—1、2—2、3—3断面图。

3
3
1
1
2
2
（7）补画1—1阶梯剖面图。

5.简答题
（1）土木工程制图中的图线有几种？其用途有何不同？
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？
（3）图名有何作用？在注写图名时要注意哪些规定？
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？。

建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。

②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。

3．根据所给的比例，注出外墙板长和高的实际尺寸。

15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。

（1）补全 1—1 剖视图中的漏线。

（1）作 1— 1 剖面图。

111－ 1 剖面图（ 2）作形体的半剖视图。

（3）补绘 1— 1 剖视图。

21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。

21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。

1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。

3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。

1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

《建筑制图基础》作业1答案一.根据立体图中各点地空间位置,画出它们地投影图.(作图过程：从立体图中1:1量出X.Y.Z坐标,画出A.B.C.D四点地三投影图.)二.已知A.B.C三点地两面投影,试求出第三投影,并作出立体图.(作图过程：从三投影图中1:1量出X.Y.Z坐标,画出A.B.C三点地立体图.)三.已知点B在点A地左方25mm,下方10mm,前方18mm,求出B 点地三面投影.并完成A点地第三投影.作图过程：从三投影图中1:1量出B 点与A点地X.Y.Z坐标差(△X=25mm；△Z=10mm；△Y=18mm),画出A.B两点地三面投影图.四.画出直线地第三投影,判断各直线对投影面地相对位置,并标出各特殊位置直线对投影面倾角地真实大小.答案：见教材第43页表3-2.五.画出平面地第三投影,判断各平面对投影面地相对位置,并标出各特殊位置平面对投影面倾角地真实大小.答案：见教材第58页表3-4.六.在三角形ABC内取一点D,使其距H面12mm,距V面20mm. 答案：七.在三角形ABC内作一距V面15mm地正平线.答案：八.完成五边形地正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九.在AB线段上取一点C,使得AC︰CD=2︰3十.已知C点在AB线段上,求C点地水平投影(用两种方法).十一.已知M.N两点在ABC平面上,补求它们地第二投影.十二.已知AB.CD两直线相交于K点,求AB直线地正面投影.十三.已知AB线段地正面投影和对V面地倾角β=30°,补全其水平投影.十四.求点A到直线CD地垂直距离.十五.求直线AB与P面地交点,并判别直线AB地可见性.十六.求直线MN与ABC平面地交点,并判别直线MN地可见性.《建筑制图基础》作业2一.求下列立体地第三面投影及表面上各已知点和直线地三面投影.(1)求六棱柱表面A点.B点地三投影.（2）二.求下列曲面立体地第三面投影及其表面上各已知点和直线地三面投影.(1)(2)(2)三.完成被切割地平面立体地三面投影.(1)(2)答案：四.完成被切割地曲面立体地三面投影.(1)(2)(3)五.已知四坡屋面地倾角α=300及檐口线地H投影,求屋面交线地H投影和屋面地V投影.六.求小房与门斗及烟囱与屋面地表面交线.七.求三棱柱与圆锥地表面交线.八.求两圆柱地相贯线.(1)答案：（2）九.根据形体地两面投影,补绘第三投影. （1）(2)答案：求作平面图,先补画水平面.(3)答案：求作侧面图,先补画侧平面.(4)答案：求作侧面图,先补画侧平面.十.在三视图上标注尺寸(尺寸在视图上量取整数).答案：注：1)尺寸不能矛盾.多余.2)区分线性尺寸和圆弧尺寸地尺寸截止线画法.(1)(2) (请见教材第128页)答案：注尺寸1：1从图中量取,并取整数.《建筑制图基础》作业评讲(3)三.补全下列剖面图图中所缺地图线.（1）（2）（3）（4）四.在指定位置上,作出1-1.2-2剖面图.(1)答案：答案：（3）(4)答案：建筑制图基础作业4一.根据立体图画出A.B两点地三面投影图,并判别可见性.二.过A点作长度为30 mm,α=45°地正平线ＡＢ,已知Ｂ点在Ａ点地右上方.三.过K点作一直线与直线AB垂直,与直线CD相交,并补出直线CD地水平投影.四.求作圆锥被截切后地水平投影与侧面投影.五.已知四坡屋面地倾角α=30°及檐口线地H投影,求屋面交线地H投影和屋面地V.W投影.六.根据形体地两面投影,补绘第三投影.七.根据形体地三面投影,绘出正等轴侧图(简化系数为1).八.在指定位置上,作出1―1.2―2剖面图.。

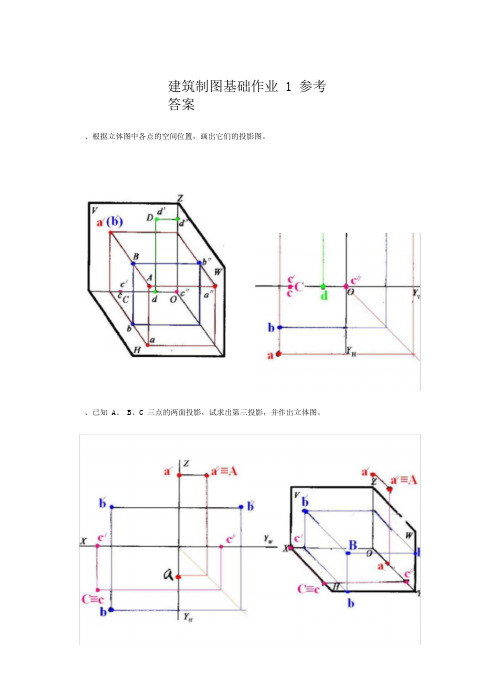

建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。

、已知 A 、 B 、C 三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

(1) AB是水平线线α=0oXX(3) EF是匸平线线(见教材第43页表3∙2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

(1) 三角形是_____ 面__(2) 三角形是_____ 面__α=90oβ =0 oγ=90在投影图上不反 映空间平面与投彩 面夹角的真实大小 。

但可作般人斜度 线的方法求解(K β .Y 角的真实大小。

(1)三角形是一正半面(2)三角形是一般位且平面(3)四边形是—面b(4)平面图形是侧垂面γ=90°六、在三角形ABC内取一点D,使其距H面12mm ,距V面20mm。

b'七、在三角形 ABC 内作一距 V 面 15mm 的正平线。

八、完成五边形的正面投影 （ 已知 AB 为侧平线 ）。

九、在AB线段上取一点C,使得AC CB= 2 3o十、已知C点在AB线段上，求C点的水平投影（用两种方法）o方法一：补出第三投影。

方法二:由平行投影的定比性作图方法：见教材第51贞图3・19。

b,一、已知M、N 两点在ABC 平面上，补求它们的第二投影。

十二、已知AB 、CD 两直线相交于K 点，求AB 直线的正面投影。

十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。

十四、求点A 到直线CD 的垂直距离。

五、求直线AB 与P 面的交点，并判别直线AB 的可见性。

六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。

第一章1、图纸幅面的简称是（图幅）2、建筑制图的基本单位是（b ）3、下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（图样本身的任何图线均可用作尺寸线）4、绘制尺寸界线时应采用（细实线）5、绘制尺寸起止符号时应采用（中粗断线）6、下列关于尺寸数字说法有误的一项是（图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取）7、下列关于尺寸的排列与布置说法有误的一项是（尺寸宜标注在图样轮廓以内，可与图线、文字等相交）8、尺寸起止符号倾斜方向与尺寸界线应成（45 ）9、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（10 ）10、平行排列的尺寸线的间距，宜为（7~10mm ）11、下列关于半径、直径、球的尺寸标注说法有误的一项是（标注圆的直径尺寸时，直径数字前不得加直径符号）12、图纸上限定绘图区域的线框是指（图框）13、标注球的半径尺寸时，应在尺寸前加注符号（SR）14、标注圆弧的弧长时，表示尺寸线应以（该圆弧同心的圆弧线表示）15、下列关于角度、弧长、弦长的标注说法有误的一项是（标注圆弧的弦长时，起止符号用中粗短线表示）16、在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（T ）17、下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（坡度禁止用直角三角形标注）18、下列关于尺寸的简化标注说法有误的一项是（对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号）19、制图前的准备工作不包括（检查图样、修正错误）20、一般制图的第一个步骤是（绘制图样底稿）21、一般制图的最后一个步骤是（图纸整理）22、圆弧连接的关键是根据已知条件，确定（连接圆弧的圆心和切点）23、幅面代号为A4的图纸长、短边尺寸分别是（297mm、210mm）24、在平面图形中确定尺寸位置的点、直线称为（尺寸基准）25、用于确定平面图形中各个组成部分的形状和大小的尺寸是（尺寸定型）26、用于确定平面图形中各个组成部分的相对位置的尺寸是（尺寸定位）27、一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（2 ）28、图形与实物相对应的线性尺寸之比称为（比例）29、图形与实物相对应的线性尺寸之比称为（1 ）30、图样及说明中的汉字宜采用（长仿宋体）31、制图的基本规定要求数量的数值注写应采用（正体阿拉伯数字）32、图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（75 ）第二章1、在制图中，把光源称为（投影中心）2、平行投影法又分为（正投影法和斜投影法）3、在建筑制图中，最常用的投影法是平行投影法中的（正投影法）4、形成物体的最基本几何元素包括（点、直线和平面）5、点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（同素性）6、点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（同素性）7、线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（定比性）8、两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（平行性）9、当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（全等性）10、当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（积聚性）11、H面是指（水平投影面）12、在制图中，把光线称为（投影线）13、W面是指（侧立投影面）14、V面是指（正立投影面）15、在H面上得到的正投影图叫（水平投影图）16、在V面上得到的正投影图叫（正面投影图）17、在W面上得到的正投影图叫（侧面投影图）18、投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（宽相等）19、投影面展开之后，V、W两个投影上下对齐，这种关系称为（高平齐）20、投影面展开之后，V、H两个投影左右对齐，这种关系称为（长对正）21、正投影图是（用平行投影的正投影法绘制的多面投影图）22、下面关于正投影图特性说法有误的一项是（正投影图能反映形体各主要侧面的真实形状和大小）23、在制图中，把承受影子的面称为（投影面）24、轴测投影图是（用平行投影的正投影法绘制的单面投影图）25、下面关于轴侧投影图相关说法有误的一项是（轴侧投影图能反映形体各主要侧面的真实形状和大小）26、透视投影图是（用中心投影法绘制的单面投影图）27、下面关于透视投影图相关说法有误的一项是（透视投影图与照相原理一致，它是以人眼为投影中心）28、标高投影图是（是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影）29、在制图中，形成投影的方法称为（投影法）30、中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（愈大）31、投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（中心投影）32、当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（平行投影）33、平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（不变）34、当投影线倾斜于投影面时所作出的平行投影，称为（斜投影）第三章1、构成形体最基本的几何元素是（点）2、在投影理论中，对于物体只研究其形状、大小、位置，而它的物理性质、化学性质都不涉及到，这种物体称为（形体）3、点的正面投影和侧面投影的连线垂直于（OZ轴）4、点在某一投影面上的投影是（点5、投影法中规定空间点选用字母是应（大写字母）6、投影法中规定，空间点在H面的投影选用字母是应（小写字母）7、投影法中规定，空间点在V面的投影选用字母是应（右上角加一撇的小写字母）8、投影法中规定，空间点在W面的投影选用字母是应（右上角加两撇的小写字母）9、如果空间点的位置用A（x，y，z）形式表示，那么它的H面投影的坐标应为（a（x，y，0））10、如果空间点的位置用A（x，y，z）形势表示，那么它的V面投影的坐标应为（a’（x，0，z））11、如果空间点的位置用A（x，y，z）形势表示，那么它的W面投影的坐标应为（a’’（0，y，z））12、比较x坐标的大小，可以判断两点某方向的位置关系，通常x坐标大的点在（左）13、比较y坐标的大小，可以判断两点某方向的位置关系，通常y坐标大的点在（前）14、比较z坐标的大小，可以判断两点某方向的位置关系，通常z坐标大的点在（左15、平行于一个投影面，倾斜于另两个投影面的直线，称为（投影面平行线16、与H面平行的直线称为（不能确定17、与V面平行的直线称为（正平线18、与W面平行的直线称为（侧平线19、垂直于某一投影面的直线，称为（投影面垂直线20、下列关于重影点投影可见性的判别方法说法有误的一项是（对水平重影点，观者从上向下看，上面一点看得见，下面一点看不见21、水平投影重合的两个点，称为（不能确定22、直线在三面投影体系中，按其对投影面的相对位置可分为（投影面平行线、投影面垂直线和一般位置直线23、下列关于投影面平行线特性说法有误的一项是（直线在另两个投影面上的投影，垂直于相应的投影轴24、下列关于投影面垂直线特性说法有误的一项是（直线在所垂直的投影面上的投影反映实长25、与H面垂直的直线称为（铅垂线26、与W面垂直的直线称为（侧垂线27、与V面垂直的直线称为（正垂线28、与三个投影面都倾斜的直线，称为（一般位置直线29、两直线相交的交点个数是（130、在投影图上，如果两直线有两同面投影，而交点的连线不垂直于相应的投影轴，则两直线的关系是（相交31、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（直角32、如果两直线在某一投影面上的投影互相垂直，而且其中有一条直线平行于该投影面，则两直线在空间位置的关系是（垂直33、与一个投影面平行的平面称为（投影面平行面34、与一个投影面垂直的平面称为（投影面垂直面35、平行于H面的平面称为（水平面36、平行于W面的平面称为（侧平面37、平行于V面的平面称为（正平面38、垂直于H面的平面称为（铅锤面39、垂直于W面的平面称为（侧垂面40、垂直于V面的平面称为（正垂面41、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点42、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点43、下列几何元素不可用来确定平面的是（一直线和线内一点44、如果直线经过平面上的两个点，则直线与平面的关系是（直线必定在平面内45、如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（直线必定在平面内46、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（垂直47、平面内对其投影面倾角最大的某一条直线称为（最大斜度线48、下列关于直线与平面相交说法错误的一项是（直线与平面相交有两个交点49、当两个铅垂面相交，其交线应为一（铅垂线50、当两个正垂面相交，其交线应为一（正垂线51、当两个侧垂面相交，其交线应为一（侧垂线52、下列关于平面与平面相交说法错误的一项是（平面与平面相交有两个交点第四章1、基本形体可分为两大类，分别为（平面立体和曲面立体2、正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（矩形, 直线3、正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为（矩形, 直线4、下列关于棱台说法错误的一项是（正四棱台上下底面为水平面，左右侧面为正垂面，则前后侧面为铅垂面5、下列各形体均属于曲面立体的是（球体、圆锥体、圆柱体6、某圆柱其轴线垂直于水平面，其上下底面为水平圆，则圆柱面上各素线为（铅垂线7、下列关于圆锥及投影作图方法说法有误的一项是（圆锥底面为水平圆时，其正面投影和侧面投影积聚为正平线8、下列关于圆球及投影作图方法说法有误的一项是（球面的三个投影为三个大小不等的圆9、下列关于截交线说法有误的一项是（曲面体截交线的形状一定是由直线段围成的平面多边形10、下列关于圆柱截交线说法有误的一项是（当截平面平行于圆柱轴线时，它与圆柱面的截交线为一圆形11、平面切割圆锥时，根据平面与圆柱轴线的相对位置的不同，其截交线的形状不可能为（四边形12、平面立体又分为（棱柱体和棱锥体13、平面切割圆球时，其截交线的形状为（圆形14、平面切割圆球时，其截交线的投影不可能是（四边形15、下列关于圆球截交线说法有误的一项是（当截平面与投影面垂直时，截交线圆在投影面上的投影为抛物线16、相贯体表面的交线称为（相贯线17、下列关于形体相贯线说法有误的一项是（两曲面立体相交，其相贯线通常为平面多边形18、下列关于平面立体和曲面立体的相贯说法有误的一项是（绘制相贯线时，应先求每段曲线和直线，再求出曲线和直线的转折点19、两曲面体的相贯线的形状绝大多数为（平面直线20、侧棱垂直于底面的棱柱为（直棱柱21、侧棱倾斜于底面的棱柱为（斜棱柱22、当直棱柱的底面为正多边形时，称为（正棱柱23、当长方体放置位置为上下底面为水平面，前后两个侧面为正平面，则左右两个侧面为（侧平面24、当长方体放置位置为前后两个侧面为正平面，则左右两个侧面为侧平面，则上下底面为（水平面25、正六棱柱放置位置为上下底面为水平面，前后两个侧面为正平面，则左右四个侧面为（铅垂面26、当长方体放置位置为上下底面为水平面，左右两个侧面为侧平面，则前后两个侧面为（侧平面第五章1、下列关于组合体相关说法有误的一项是（绘制组合体的投影图最后一步是进行形体分析2、为能正确、迅速、清晰地画出组合体的三面投影图，首先应（进行形体分析3、读图的基本方法可概括为两类，分别为（形体分析和线面分析第六章1、下列关于轴侧投影图性质说法有误的一项是（形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴2、下面关于轴侧图相关说法有误的一项是（正轴测图投影方向垂直于投影面，比较接近人的视觉第七章1、将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为（局部视图2、为了表达形体倾斜于基本投影面部分的真实形状，可以设置一个与该部分表面平行的辅助投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为（斜视图3、下列关于剖面图相关说法有误的一项是（对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出4、假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（基本视图识图、读图1、在图1中，与投影面V平行的直线有（2 ）条2、在图1中，与投影面V垂直的直线是（BC）3、在图1中，所有投影面上的重影点有（2 ）个4、在图1中，C点W面的投影点是（D点）5、在图2中，与投影面H平行的平面有（△ABC ）6、在图2中，与投影面V垂直的平面有（2 ）个7、在图2中，侧垂面是（△AEF）8、在图2中，与三个投影面都倾斜的平面是（△ACE ）9、在图3中，点A与点B是（V面）重影点10、在图4中，平行于V投影面的直线共（ 2 ）条11、在图4中，垂直于W投影面的平面共（2 ）个12、图4中的物体应为（棱台）13、图4中的所有投影面上的重影点共有（10 ）个14、图4中直线AB和BC的夹角为（钝角）15、在图3中，点A在点B的（正前方）16、在图5中，点A在点B的（右下方17、在图5中，直线EC为（正垂线18、在图5中，平行于H投影面的直线共（119、在图5中，在B点右下方的点有（220、图6中的物体应为（棱柱21、图6中的所有投影面上的重影点共有（16）个22、图6中直线AB和BC的夹角为（钝角23、图6中，铅垂面应为（2）个24、图6中，侧垂线应为（4）条25、图7中，直线AB的实际长度为（15mm26、图7中，直线AB与水平面的夹角为（30o27、图7中，直线AB为（正平线28、图7中，点A位于点 B 的左下方（29、图8中，各投影面上的重影点共有（8）个30、图8中水平面总共有（231、图8中的铅垂面为（平面ABCD32、图8中，平面ADHE垂直于（W面33、图8中，C点的正面重影点为（B点34、在图9中，在C点后方的点为（A点、B点35、在图9中，在B点左方的点有（1）个36、如图10所示，直线AB和直线BC的位置关系是（垂直相交37、图10中，直线BC为（水平线38、图11中直线AG和CD的位置关系为（垂直39、如图12所示，直线AB与CD的位置关系为（交叉40、图13中直线AB与平面P交于点K（未给出）；图14中直线CD与平面Q交于点J（未给出）。

中央广播电视大学人才培养模式改革与开放教育试点2012学年度第二学期建筑制图基础实训形成性考核册姓名学号专业教学点黄山广播电视大学作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图外墙板立面图 1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

（2）作形体的半剖面图。

（3）补绘1—1剖面图。

2---2 剖面图 111 1剖面图 2（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（512 21 2—2剖面图 1 12 2（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

2 3 3 1 125、简答题（1）土木工程制图中的图线有几种？其用途有何不同？（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是。

2、建筑结构按使用的材料不同，可分为、、。

3、钢筋混凝土是由复合材料。

钢筋的特点是，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受，混凝土主要承受。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：、、、和。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

梁、柱的保护层最小厚度为，板和墙的保护层厚度为，且不应小于受力筋的。

7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括、、。

8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示；Ф表示；6表示；@表示；150表示。

建筑制图基础实训
小作业一
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的
实际尺寸。

窗立面图
外墙板立面图1：60
4、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

1
2 2 1
2—2剖面图
1 1
2 2 1—1剖面
2---2 剖面图
1
1
1 1
剖面图
2 （5）补绘2-2剖面图
（6）补绘1—1、2—2、3—3断面图。

2
3 3 1 1
2
（7）补画1—1阶梯剖面图。

5、简答题
（1）土木工程制图中的图线有几种？其用途有何不同？
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？
（3）图名有何作用？在注写图名时要注意哪些规定？
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？。

建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。

、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

(3) EF是疋平线线(见教材第43页表3・2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

(1) 三角形是_______ 面__(2) 三角形是_______ 面__实用文档(1)三角形是—正半—面α=90oβ =O oγ=90心投影图上不反 映空间平面与投越 面夹角的真实大小 O 但可作最大斜度 线的方法求解(K β 、丫角的真实人小。

Z(2)三角形是一般位用平面实用文档(3)四边形是正眶P-900Xa(4)平面侧垂面六、在三角形ABC 内取一点D，使其距H 面12mm ，距V 面20mm 。

七、在三角形ABC 内作一距V 面15mm 的正平线。

八、完成五边形的正面投影（已知AB 为侧平线）。

十、已知C 点在AB 线段上，求C 点的水平投影（用两种方法）。

实用文档一、已知M、N 两点在ABC 平面上，补求它们的第二投影。

十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。

十三、已知 AB 线段的正面投影和对 V 面的 倾角 β=30°，补全其水平投影。

十四、求点 A 到直线 CD 的垂直距离。

五、求直线AB 与P 面的交点，并判别直线AB 的可见性。

六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
