三菱重工海尔KX4系列产品技术参数

三菱重工海尔KX4系列产品技术参数1.机型种类KX4系列产品包括多种机型，包括壁挂式、柜机式、天井式等，可根据不同的使用环境和需求进行选择。

2.制冷量范围KX4系列产品的制冷量范围广泛，从1.5KW到20KW不等，可以满足不同空间大小的制冷需求。

3.COP值COP（能效比）是衡量空调能效的主要参数之一、KX4系列产品的COP值高达5.6，具有出色的能源利用效率，可节约能源并减少运行成本。

4.制热性能KX4系列产品具有良好的制热性能，可在低温环境下进行高效制热。

最低制热温度可以达到-20℃，可以满足寒冷地区的供暖需求。

5.节能技术KX4系列产品采用了多种节能技术，如智能温度控制、快速制冷制热、高效传热器等，可以有效降低能源消耗，提高整体能效。

6.静音设计KX4系列产品的静音设计非常出色，室内机的噪音水平可以低至19分贝，室外机的噪音水平可以低至53分贝，为用户提供舒适安静的环境。

7.空气净化KX4系列产品配备了先进的空气净化技术，可有效去除室内的PM2.5、甲醛、细菌等有害物质，提供健康洁净的空气环境。

8.智能控制KX4系列产品支持智能控制功能，用户可以通过手机APP或遥控器实现远程控制和定时开关机等操作，提高了使用的便捷性和舒适性。

9.多功能显示屏KX4系列产品的室内机配备了大尺寸液晶显示屏，可以显示当前的温度、湿度、工作模式等信息，方便用户了解和调节室内环境。

10.长达10年的质保KX4系列产品拥有长达10年的质保期，表明了其高质量和可靠性。

总结：三菱重工海尔KX4系列产品具有出色的性能和先进的技术，包括多种型号可供选择，具有广泛的制冷量范围和高能效比，拥有良好的制热性能和节能技术，静音设计和空气净化功能，智能控制和多功能显示屏等特点。

此外，产品还具有长期的质保期，为用户提供可靠的品质保证。

三菱重工海尔KX4系列设备产品技术参数1.制冷和制热能力：KX4系列设备具有强大的制冷和制热能力，能够在不同工况下提供稳定的供暖和制冷效果。

制冷能力可以达到XkW，制热能力可以达到YkW。

2. COP/EER：COP（Coefficient of Performance）是指制冷机的性能系数，EER（Energy Efficiency Ratio）是指空调的能效比。

KX4系列设备具有很高的COP/EER值，能够在最大程度上节约能源。

通常，KX4系列设备的COP/EER值可以达到X。

3.噪音水平：KX4系列设备采用了先进的静音技术，使其在运行时产生的噪音水平非常低。

通常，KX4系列设备的噪音水平可以达到X分贝。

4.工作温度范围：KX4系列设备可以在广泛的温度范围内正常工作，适应不同气候条件下的使用。

通常，KX4系列设备的工作温度范围可以达到-10°C至40°C。

5.高效压缩机：KX4系列设备采用了高效的压缩机，能够提供稳定的制冷和制热效果，并且具有较低的能耗。

压缩机的额定功率一般可以达到XkW。

6.高效换热器：KX4系列设备配备了高效的换热器，能够实现热量的快速传递，并且具有较低的能耗。

换热器的传热面积一般可以达到Xm^27.精确控制系统：KX4系列设备配备了先进的控制系统，能够实现精确的温度控制和调节，并且具有智能化的功能。

用户可以通过外部控制器或者手机APP来对设备进行远程控制。

8.环保节能：KX4系列设备采用了环保的制冷剂，并且具有较低的能耗。

在使用过程中，减少了对大气环境的污染，并且符合节能减排要求。

综上所述，三菱重工海尔KX4系列设备具有出色的制冷和制热能力，高效的能源利用率，低噪音水平以及精确的控制系统。

这些优势使其成为一种理想的供暖和制冷设备，适用于不同的应用场景。

同时，KX4系列设备也具有环保节能的特点，可以对能源的消耗和环境的影响进行有效控制。

各厂商多联机分歧管及管径选择标准汇总约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-65：1）最大配管长度可达70米；2）室内机与室外机的水平落差可达30米（室外机在上）；3）室内机之间水平落差可达15米。

YDOH80-480：1）最大配管长度可达125米；2）室内机与室外机的水平落差可达50米（室外机在上）；3）室内机之间水平落差可达15米。

2、配管管径YDOH-A含义室外机容量型号液管配管规格（mm）气管配管规格（mm）室外机连接配管YDOH35/45/50φ9.52φ19.05YDOH55φ12.7φ22.23φ12.7φ25.4含义下游室内机总容量（KW）液管配管规格（mm）气管配管规格（mm）室内机分歧管之间的连接配管X≤9φ9.52φ15.889＜X≤16φ9.52φ19.05X＞16φ12.7φ25.4室内机连接配管X≤2.8φ6.35φ9.522.8≤X＜4.7φ6.35φ12.74.7≤X＜8.5φ15.88X＞8.5φ9.52φ19.05含义下游室内机总容量（KW） Y型分歧管液管侧型号Y型分歧管气管侧型号室内机连接的分歧管X＜16YBP-YL1AYBP-YG1AX≥16YBP-YL1AYBP-YG2A梳型分歧管液管侧型号梳型分歧管气管侧型号X＜25YBP-CL1AYBP-CG1A室外机连接的第一个分歧管室外机Y型分歧管液管侧型号Y型分歧管气管侧型号YDOH35/45/50/55YBP-YL1AYBP-YG1AYDOH65YBP-YL1AYBP-YG2A室外机梳型分歧管液管侧型号梳型分歧管气管侧型号YDOH35/45/50/55/65YBP-CL1AYBP-CG1A含义室外机总容量标准安装的配管规格最大管长超过50m安装的配管规格（mm）室外机与第一个分歧管之间的配管YDOH35/45/50φ9.52φ19.05φ12.7φ22.23YDOH55φ12.7φ22.23φ15.88φ25.4YDOH65φ12.7φ25.4φ15.88φ28.58YDOH-B含义室外机上游容量和液管配管规格（mm）气管配管规格（mm）模块组合连接时分歧管之间的连接配管 18HP/20HPφ15.88φ34.922HPφ19.05φ34.924HP/30HPφ19.05φ41.332HP/34HPφ22.23φ41.336HP~48HPφ22.23φ54.1含义室外机容量型号液管配管规格（mm）气管配管规格（mm）室外机模块与第一个室外机汇总管之间的配管8HP/10HPφ12.7φ28.5812HPφ15.88φ28.5814HP/16HPφ15.88φ34.9含义下游室内机总容量（KW）液管配管规格（mm）气管配管规格（mm）室内机分歧管之间的连接配管（来自暖通南社整理）X≤9φ9.52φ15.889＜X≤16φ9.52φ19.05 16＜X＜21φ12.7φ25.421≤X＜30φ12.7φ28.5830≤X＜35φ15.88φ28.5835≤X＜50φ15.88φ34.950≤X＜68φ19.05φ38.168≤X＜85φ19.05φ41.385≤X≤90φ22.23φ41.3X＞90φ22.23φ54.1室内机连接配管X≤2.8φ6.35φ9.522.8≤X＜4.7φ6.35φ12.74.7≤X＜8.5φ9.52φ15.888.5≤X≤16φ9.52φ19.05X＞16φ12.7φ22.23含义下游室内机总容量（KW） Y型分歧管液管侧型号Y型分歧管气管侧型号室内机连接的分歧管X＜16YBP-YL1AYBP-YG1A16≤X＜35YBP-YL1AYBP-YG2A35≤X≤50YBP-YL1AYBP-YG3AX＞50YBP-YL2AYBP-YG3A室外机连接的第一个分歧管室外机总容量（HP）Y型分歧管液管侧型号Y型分歧管气管侧型号8HP~12HPYBP-YL1AYBP-YG2A14HP~24HPYBP-YL1AYBP-YG3A24HP以上YBP-YL2AYBP-YG4A含义室外机总容量（HP）标准安装的配管规格最大管长超过90m安装的配管规格（mm）室外机与第一个分歧管之间的配管8-10φ12.7φ28.58φ15.88φ28.5812φ15.88φ28.58φ19.05φ34.914-20φ15.88φ34.9φ19.05φ41.322φ19.05φ34.9φ22.23φ41.324-30φ19.05φ41.3φ22.23φ54.132-34φ22.23φ41.3φ22.23φ54.136-48φ22.23φ54.1φ22.23φ54.1海尔：（奥蕴多联中央空调） 1、室外机汇总管套件外机匹数汇总管型号备注8~16匹无18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A对应3个模块2、分歧管套件室内机支流合计容量（100W）型号支流合计未满335FQG-B335A支流合计在335以上而未满506FQG-B506A支流合计在506以上而未满730FQG-B730A支流合计在730以上FQG-B1350A3、室内机配管分歧管之间管径选择表室内机组合计容量（×100）气管液管＜168φ15.88φ9.52168≤X＜224φ19.05φ9.52224≤X＜330φ22.22φ9.52330≤X＜470φ28.58φ12.7470≤X＜710φ28.58φ15.88710≤X＜1010φ31.8φ19.05≥1010φ38.1φ19.054、使用范围总长度：300米；配管单程最长可达150米；第一分歧管到最远室内机配管长度达40米；室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米；室内机与室内机的落差为：15米。

三菱重工海尔中央空调技术资料三菱重工海尔中央空调技术资料三菱产品线04年12月走动培训资料KX4楼寓用多联机系列产品篇三菱重工海尔中央空调技术资料楼寓用多联机空调的升级楼寓用多联机的销售台数KX2(台数)90,000 80,000 70,000 60,000 50,000 40,000 30,000 20,000三菱重工:累943,742台(89~03年)三菱重工海尔(02~03):累计5000套KX4KX4销售!!10,0000 89 90 91 92 93 94 95 96 97 98 99 00 01 02 0304(年度)KX销售KX2销售KX3k三菱重工海尔中央空调技术资料KX4名称的诠释41、Lead2、Long3、Link同行业多联机的领导者同行业配管最长楼寓管理系统4、Luxury 足够满足所有需求的机能三菱重工海尔KX2→三菱重工KX3→三菱重工海尔KX4(三菱重工的LX)三菱重工海尔中央空调技术资料机器外观图358mm8~16R力18~24R力三菱重工海尔中央空调技术资料超群的外观、构造设计8~16R力18~24R力三菱重工海尔中央空调技术资料最大组合可以达到48匹室外机组合最大可以达到48匹，没有主机、子机12~ 24匹外观完全相同与以前相比最大降落低60%马力8101214161820222426 12+142830323436384042444648组合原占地面积KX4的设置面积一体型14+14 14+16 16+1616+18 18+18 18+2020+20 20+22 22+22 22+24 24+240.972 0.9721.211.621.622.432.432.432.432.432.433.243.243.240.972 0.972 0.972 0.972 0.972 0.972 0.972 0.972 0.9721.944 1.944 1.944 1.9441.944 1.944 1.944 1.944 1.944 1.944 1.944 1.944与从前机器的100% 占地面积比100%80.6%60.0% 60.0%40.0%80.0% 80.0% 80.0% 60.0%60.0% 60.0%60.0% 60.0%三菱重工海尔中央空调技术资料安装尺寸和其他社比较安装尺寸比^A社三菱重工海尔中央空调技术资料节约能源同行业最高水平的COP压缩机采用直流电机,采用高性能的热交换器,换热性能增强,22.4kw(相当于8 匹)的COP可以达到3.9的同行业最高水平,所有系列产品符合日本2022年开始实施的节约能源法(基准值为3.07)三菱重工海尔中央空调技术资料节约能源(COP)冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(8~24R力):KX4 : VRVII43.9 3.51 3.48 3.493.53.423.393.263.213.1432.5281012141618202224 (R力)三菱重工海尔中央空调技术资料节约能源冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(26~48R力):KX4 : VRVII(COP)43.48 3.53.34 3.35 3.353.3 3.253.223.23.173.15 3.11 3.0832.5226283032343638404244464 8(R力)三菱重工海尔中央空调技术资料连接配管长度同行业最长同行业最高！可以连接的配管长度可以达到160m冷媒配管变细减少冷媒量、同行业连接配管最长;实际长度可以达到160m 配管总长度可以达到510m。

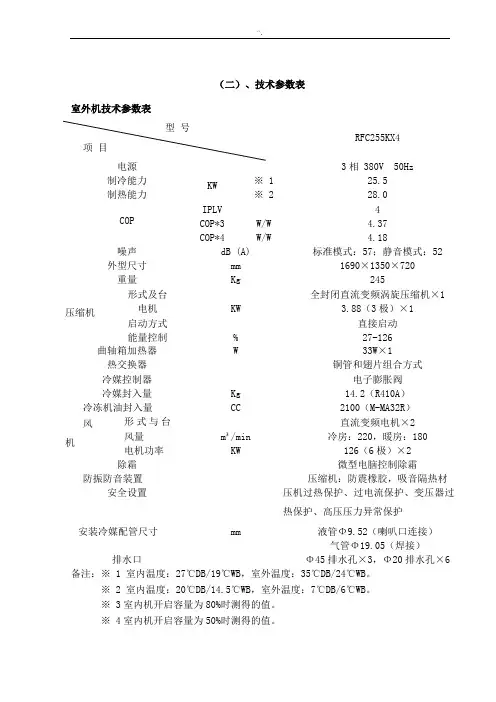

（二）、技术参数表室外机技术参数表型号项目RFC255KX4电源3相 380V 50Hz 制冷能力KW ※ 1 25.5制热能力※ 2 28.0COPIPLV 4 COP*3 W/W 4.37 COP*4 W/W 4.18噪声dB (A) 标准模式：57；静音模式：52 外型尺寸mm 1690×1350×720重量Kg 245压缩机形式及台数全封闭直流变频涡旋压缩机×1 电机KW 3.88（3极）×1 启动方式直接启动能量控制% 27-126曲轴箱加热器W 33W×1热交换器铜管和翅片组合方式冷媒控制器电子膨胀阀冷媒封入量Kg 14.2（R410A）冷冻机油封入量CC 2100（M-MA32R）风机形式与台数直流变频电机×2 风量m³/min 冷房：220，暖房：180 电机功率KW 126（6极）×2 除霜微型电脑控制除霜防振防音装置压缩机：防震橡胶，吸音隔热材安全设置压机过热保护、过电流保护、变压器过热保护、高压压力异常保护安装冷媒配管尺寸mm 液管Φ9.52（喇叭口连接）气管Φ19.05（焊接）排水口Φ45排水孔×3，Φ20排水孔×6 备注：※ 1 室内温度：27℃DB/19℃WB，室外温度：35℃DB/24℃WB。

※ 2 室内温度：20℃DB/14.5℃WB，室外温度：7℃DB/6℃WB。

※ 3室内机开启容量为80%时测得的值。

※ 4室内机开启容量为50%时测得的值。

型号项目RFC280KX4电源3相 380V 50Hz 制冷能力KW ※ 1 28.0制热能力※ 2 31.5COPIPLV 4 COP*3 W/W 4.17 COP*4 W/W 4.58噪声dB (A) 标准模式：57；静音模式：52 外型尺寸mm 1690×1350×720重量Kg 245压缩机形式及台数全封闭直流变频涡旋压缩机×1 电机KW 5.78（3极）×1 启动方式直接启动能量控制% 20-114曲轴箱加热器W 33W×1热交换器铜管和翅片组合方式冷媒控制器电子膨胀阀冷媒封入量Kg 14.2（R410A）冷冻机油封入量CC 2100（M-MA32R）风机形式与台数直流变频电机×2 风量m³/min 冷房：220，暖房：180 电机功率KW 126（6极）×2 除霜微型电脑控制除霜防振防音装置压缩机：防震橡胶，吸音隔热材安全设置压机过热保护、过电流保护、变压器过热保护、高压压力异常保护安装冷媒配管尺寸mm 液管Φ9.52（喇叭口连接）气管Φ22.22（焊接）排水口Φ45排水孔×3，Φ20排水孔×6备注：※ 1 室内温度：27℃DB/19℃WB，室外温度：35℃DB/24℃WB。
