三菱重工海尔KX4系列设备产品技术参数

三菱重工海尔KX4系列产品技术参数1.机型种类KX4系列产品包括多种机型，包括壁挂式、柜机式、天井式等，可根据不同的使用环境和需求进行选择。

2.制冷量范围KX4系列产品的制冷量范围广泛，从1.5KW到20KW不等，可以满足不同空间大小的制冷需求。

3.COP值COP（能效比）是衡量空调能效的主要参数之一、KX4系列产品的COP值高达5.6，具有出色的能源利用效率，可节约能源并减少运行成本。

4.制热性能KX4系列产品具有良好的制热性能，可在低温环境下进行高效制热。

最低制热温度可以达到-20℃，可以满足寒冷地区的供暖需求。

5.节能技术KX4系列产品采用了多种节能技术，如智能温度控制、快速制冷制热、高效传热器等，可以有效降低能源消耗，提高整体能效。

6.静音设计KX4系列产品的静音设计非常出色，室内机的噪音水平可以低至19分贝，室外机的噪音水平可以低至53分贝，为用户提供舒适安静的环境。

7.空气净化KX4系列产品配备了先进的空气净化技术，可有效去除室内的PM2.5、甲醛、细菌等有害物质，提供健康洁净的空气环境。

8.智能控制KX4系列产品支持智能控制功能，用户可以通过手机APP或遥控器实现远程控制和定时开关机等操作，提高了使用的便捷性和舒适性。

9.多功能显示屏KX4系列产品的室内机配备了大尺寸液晶显示屏，可以显示当前的温度、湿度、工作模式等信息，方便用户了解和调节室内环境。

10.长达10年的质保KX4系列产品拥有长达10年的质保期，表明了其高质量和可靠性。

总结：三菱重工海尔KX4系列产品具有出色的性能和先进的技术，包括多种型号可供选择，具有广泛的制冷量范围和高能效比，拥有良好的制热性能和节能技术，静音设计和空气净化功能，智能控制和多功能显示屏等特点。

此外，产品还具有长期的质保期，为用户提供可靠的品质保证。

三菱重工海尔KX4系列设备产品技术参数1.制冷和制热能力：KX4系列设备具有强大的制冷和制热能力，能够在不同工况下提供稳定的供暖和制冷效果。

制冷能力可以达到XkW，制热能力可以达到YkW。

2. COP/EER：COP（Coefficient of Performance）是指制冷机的性能系数，EER（Energy Efficiency Ratio）是指空调的能效比。

KX4系列设备具有很高的COP/EER值，能够在最大程度上节约能源。

通常，KX4系列设备的COP/EER值可以达到X。

3.噪音水平：KX4系列设备采用了先进的静音技术，使其在运行时产生的噪音水平非常低。

通常，KX4系列设备的噪音水平可以达到X分贝。

4.工作温度范围：KX4系列设备可以在广泛的温度范围内正常工作，适应不同气候条件下的使用。

通常，KX4系列设备的工作温度范围可以达到-10°C至40°C。

5.高效压缩机：KX4系列设备采用了高效的压缩机，能够提供稳定的制冷和制热效果，并且具有较低的能耗。

压缩机的额定功率一般可以达到XkW。

6.高效换热器：KX4系列设备配备了高效的换热器，能够实现热量的快速传递，并且具有较低的能耗。

换热器的传热面积一般可以达到Xm^27.精确控制系统：KX4系列设备配备了先进的控制系统，能够实现精确的温度控制和调节，并且具有智能化的功能。

用户可以通过外部控制器或者手机APP来对设备进行远程控制。

8.环保节能：KX4系列设备采用了环保的制冷剂，并且具有较低的能耗。

在使用过程中，减少了对大气环境的污染，并且符合节能减排要求。

综上所述，三菱重工海尔KX4系列设备具有出色的制冷和制热能力，高效的能源利用率，低噪音水平以及精确的控制系统。

这些优势使其成为一种理想的供暖和制冷设备，适用于不同的应用场景。

同时，KX4系列设备也具有环保节能的特点，可以对能源的消耗和环境的影响进行有效控制。

三菱重工海尔中央空调技术资料三菱重工海尔中央空调技术资料三菱产品线04年12月走动培训资料KX4楼寓用多联机系列产品篇三菱重工海尔中央空调技术资料楼寓用多联机空调的升级楼寓用多联机的销售台数KX2(台数)90,000 80,000 70,000 60,000 50,000 40,000 30,000 20,000三菱重工:累943,742台(89~03年)三菱重工海尔(02~03):累计5000套KX4KX4销售!!10,0000 89 90 91 92 93 94 95 96 97 98 99 00 01 02 0304(年度)KX销售KX2销售KX3k三菱重工海尔中央空调技术资料KX4名称的诠释41、Lead2、Long3、Link同行业多联机的领导者同行业配管最长楼寓管理系统4、Luxury 足够满足所有需求的机能三菱重工海尔KX2→三菱重工KX3→三菱重工海尔KX4(三菱重工的LX)三菱重工海尔中央空调技术资料机器外观图358mm8~16R力18~24R力三菱重工海尔中央空调技术资料超群的外观、构造设计8~16R力18~24R力三菱重工海尔中央空调技术资料最大组合可以达到48匹室外机组合最大可以达到48匹，没有主机、子机12~ 24匹外观完全相同与以前相比最大降落低60%马力8101214161820222426 12+142830323436384042444648组合原占地面积KX4的设置面积一体型14+14 14+16 16+1616+18 18+18 18+2020+20 20+22 22+22 22+24 24+240.972 0.9721.211.621.622.432.432.432.432.432.433.243.243.240.972 0.972 0.972 0.972 0.972 0.972 0.972 0.972 0.9721.944 1.944 1.944 1.9441.944 1.944 1.944 1.944 1.944 1.944 1.944 1.944与从前机器的100% 占地面积比100%80.6%60.0% 60.0%40.0%80.0% 80.0% 80.0% 60.0%60.0% 60.0%60.0% 60.0%三菱重工海尔中央空调技术资料安装尺寸和其他社比较安装尺寸比^A社三菱重工海尔中央空调技术资料节约能源同行业最高水平的COP压缩机采用直流电机,采用高性能的热交换器,换热性能增强,22.4kw(相当于8 匹)的COP可以达到3.9的同行业最高水平,所有系列产品符合日本2022年开始实施的节约能源法(基准值为3.07)三菱重工海尔中央空调技术资料节约能源(COP)冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(8~24R力):KX4 : VRVII43.9 3.51 3.48 3.493.53.423.393.263.213.1432.5281012141618202224 (R力)三菱重工海尔中央空调技术资料节约能源冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(26~48R力):KX4 : VRVII(COP)43.48 3.53.34 3.35 3.353.3 3.253.223.23.173.15 3.11 3.0832.5226283032343638404244464 8(R力)三菱重工海尔中央空调技术资料连接配管长度同行业最长同行业最高！可以连接的配管长度可以达到160m冷媒配管变细减少冷媒量、同行业连接配管最长;实际长度可以达到160m 配管总长度可以达到510m。

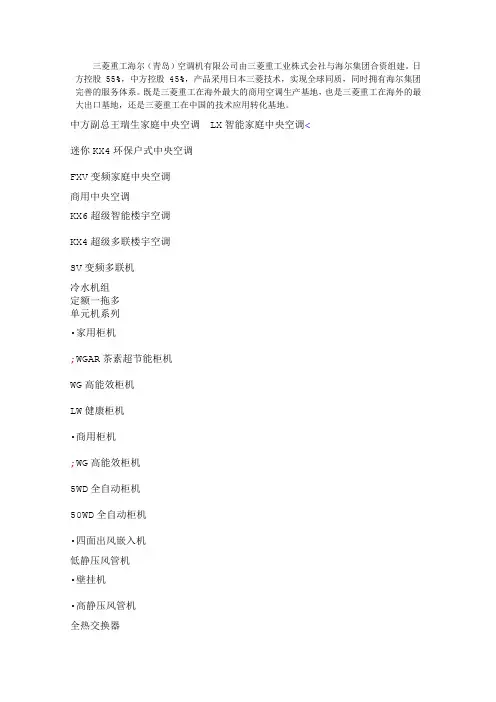

三菱重工海尔（青岛）空调机有限公司由三菱重工业株式会社与海尔集团合资组建。

日方控股55%，中方控股45%，产品采用日本三菱技术，实现全球同质，同时拥有海尔集团完善的服务体系。

既是三菱重工在海外最大的商用空调生产基地，也是三菱重工在海外的最大出口基地，还是三菱重工在中国的技术应用转化基地。

中方副总王瑞生家庭中央空调LX智能家庭中央空调<
迷你KX4环保户式中央空调
FXV变频家庭中央空调
商用中央空调
KX6超级智能楼宇空调
KX4超级多联楼宇空调
SV变频多联机
冷水机组
定额一拖多
单元机系列
•家用柜机
;WGAR茶素超节能柜机
WG高能效柜机
LW健康柜机
•商用柜机
;WG高能效柜机
5WD全自动柜机
50WD全自动柜机
•四面出风嵌入机
低静压风管机
•壁挂机
•高静压风管机
全热交换器。

三菱重工海尔多联机介绍1、企业优势三菱重工海尔（青岛）空调机有限公司系由世界知名的日本三菱重工株式会社与缔造中国产业奇迹的中国海尔集团共同出资组建的合资公司。

同时具有日本三菱重工强大的技术资源和中国海尔集团遍布全国的销售与售后服务网络。

整个企业的运作按照日本三菱重工业的制造、研发与管理模式进行，日方派专家常驻工厂进行现场全方位的管理与技术转移支持。

2、产品整体技术性能KX4系列产品为日本三菱重工依据最新空调技术研发而成，并负责提供可持续的研发与制造技术，代表了变频多联空调器的世界领先技术。

获日本三菱重工授权与检验，我公司所生产的KX4系列空调产品均已达日本原装产品的技术指标。

所有主要零部件由日本三菱重工制造或在日本采购检验后提供，产品的技术整合与兼容性好。

KX4系列产品在日本与中国均有良好的口碑和数个成功的业绩工程，是技术先进的成熟的空调产品。

3、人力资源优势三菱重工海尔产品的先进性的根基之一是强大的人力资源优势。

我公司是日本三菱重工除本土外，唯一的变频多联机研发制造基地。

我公司拥有7名日方专家常驻进行多联机开发、设计、制造与维护等全方面的指导。

我公司还常年选派优秀的中方技术人员前往日本三菱重工总部学习深造，已有多名工程师学成回国，并在公司内任技术担当。

4、优异的节能性能独特的软、硬件节能模式KX4系列变频多联空调机的节能优势不只来源于其采用了性能卓越的钕磁铁直流调速压缩机与直流调速风扇电机等硬件，最能体现KX4节能优势是在于机组整体节能控制上。

KX4室外机内所有的压缩机均为直流调速压缩机，而全部采用直流调速压缩机所带来的控制上的节能性能是其他直流调速压缩机 + 定频机的组合无法比拟的。

硬件：拿RFC560KX4（20匹）机型为例，20匹室外机内的2台压缩机均为直流调速压缩机,单台压缩机调速范围20-120Hz，采用了目前最先进的IPM智能功率模块进行调速控制，比过去的IGBT晶体管控制整体控制性能更加精确。

三菱重工海尔施工安装规编制部门：顾客服务部2007-7-26第一篇定频机、变频多联机部分目录第一章工程施工流程及规第一节安装工作的重要性第二节安装工艺流程第三节工程安装前准备第四节冷媒管道的安装第五节室、外机的安装第六节冷凝排水工程施工第七节保温第八节电气工程的施工第九节排污、保压第十节抽空加氟、开机调试第二章MHAQ产品知识引言●为加强安装工程质量管理，统一空调工程安装方法，特制定本手册。

●安装应以正规的设计图纸为依据，未经允许，不得随意改动。

●施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本手册规定。

●安装前应仔细学习本手册的有关规定。

●若本手册中有未尽事项，请参照有关国家及地方规或行业标准。

本手册如有与国家及地方规或行业标准要求不一致处，以后者为准。

●若其中涉及相关机器参数及要求的更改，以我公司最新技术通知单为准，恕不另行通知。

●违反本手册的有关技术要求而产生的一切后果，我公司不承担任何责任。

第一章工程施工流程及规第一节安装工作的重要性多联式空调系统是由一台或一组含变容式压缩机的室外机，连接多台室机而组成的单一制冷回路系统。

它可以通过对变容式压缩机和电子膨胀阀的控制，调节系统和室侧换热器的制冷剂流量来实现系统的变容节能运行，并较精确地满足室供冷和供暖要求。

一般由室机组、室外机组、制冷剂管道系统以及电气、自控系统组成。

多联机的运行工质是各种高效制冷剂，室机和室外机使用专用铜管连接，通过通讯线进行控制。

制冷剂管道部进入灰尘、杂质、水分或存在渗漏都将会导致系统不能正常运行甚至瘫痪。

正是因为多联机设计精密、控制灵活，所以对安装质量的要求就特别高。

安装过程中，经常会出现的问题及影响见下表。

为保证安装工程质量，要求安装商具有相应的专业工程施工资质。

否则，在安装前，必须经过厂家的技术人员培训。

工程施工中从事特种作业的焊工、电工、制冷工等必须具备操作上岗证及相应的职业技能书。

空调工程所使用的主要材料、设备器具应具有合格证和检测报告。

海尔：（奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。

2）室外机容量在1010以上时，请不要将气管尺寸变大。

液管加大到下表所示的尺寸。

4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。

最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
