泵保护阀简单介绍

一、按作用和用途分类分步阅读1、截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

2、止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

3、安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

4、调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

5、分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

二、按公称压力分类1、真空阀：指工作压力低于标准大气压的阀门。

2、低压阀：指公称压力PN ≤1.6Mpa 的阀门。

3、中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

4、高压阀：指工称压力PN 为10～80Mpa的阀门。

5、超高压阀：指公称压力PN≥100Mpa的阀门。

三、按工作温度分类1、超低温阀：用于介质工作温度t<－100℃的阀门。

2、低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

3、常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

4、中温阀：用于介质工作温度120℃5、高温阀：用于介质工作温度t>450℃的阀门。

四、按驱动方式分类1、自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

2、动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

3、手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。

必要时，也可以利用万向接头及传动轴进行远距离操作。

五、按公称通径分类1、小通径阀门：公称通径DN≤40mm的阀门。

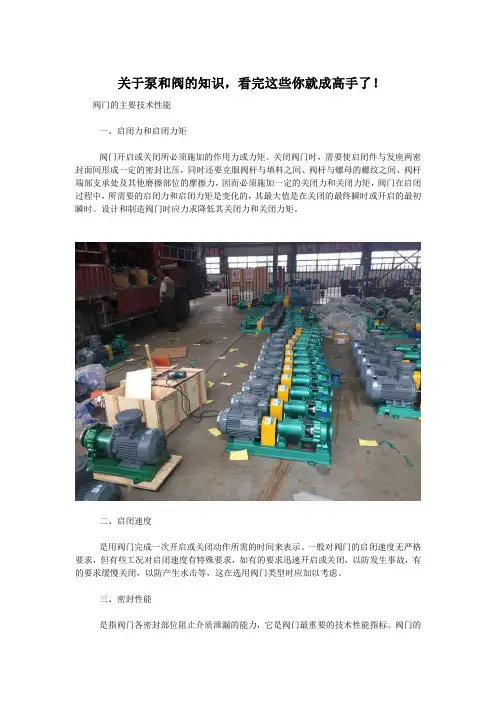

关于泵和阀的知识，看完这些你就成高手了！阀门的主要技术性能一、启闭力和启闭力矩阀门开启或关闭所必须施加的作用力或力矩。

关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。

设计和制造阀门时应力求降低其关闭力和关闭力矩。

二、启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。

一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

三、密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。

对于截断阀类来说，内漏是不允许的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成物料损失，污染环境，严重时还会造成事故。

对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

四、流动介质是指介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。

从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。

五、使用寿命是指阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。

通常以能保证密封要求的启闭次数来表示，也可以用使用时间来表示。

六、动作灵敏度和可靠性是指阀门对于介质参数变化，做出相应反应的敏感程度。

对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。

最小流量阀使用说明书浙江华大阀门有限公司目录一、用途及性能规范 (3)二、工作原理 (3)三、优点 (4)四、自动再循环的杠杆原理 (4)五、设计规范 (6)六、阀门尺寸 (6)七、连接方式 (7)八、零部件材料 (8)九、安装 (8)十、维护、保养、和使用 (8)一、用途及性能规范泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是用于防止离心泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。

只要泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液泵所必需的最小流量。

二、工作原理泵保护阀是连接在泵的出口位置，和止回阀一样，靠介质的推力打开阀瓣，在主通道压力不变的情况下，主通道的流量不同，阀瓣的开度不同，主阀瓣将确定在某一个位置上，主路的阀瓣通过一个杠杆，将主阀瓣的动作传递给旁路，来实现旁路的开关状态。

见附图。

三、优点泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是多种功能集于一体的阀门。

具有以下显著势：1、自动再循环阀为自力式控制阀，杠杆的作用，会自动根据流量调整旁路开度（系统的流量调节），完全机械结构，依靠流量控制阀门，不需要额外的能源。

2、旁路流量可调节控制，阀门整体运行具有高经济性。

3、主通道和旁路均带有止回阀的作用。

4、三通T型结构，适宜于再循环管线。

5、旁路不需要连续的流量，减少耗能。

6、多功能集于一体，减少设计工作量。

7、在前期产品采购、安装调式、以及后期的维护方面，具有显著的成本优势，减少安装和维护成本，总体费用比传统的控制阀系统低。

8、降低故障发生的可能性，将高速流体造成故障的可能性减到最小，没有气蚀问题和电气接线费用。

9、低流量工况下仍然可以保证泵的稳定工作。

10、泵的保护仅仅只需一个阀，不需其它额外的组件，因经不受故障影响，主通道与旁路成为一个整体，凡乎免维护。

四、自动再循环阀的杠杆原理当主阀瓣打开时，阀瓣带动杠杆动作，杠杆力使旁路关闭。

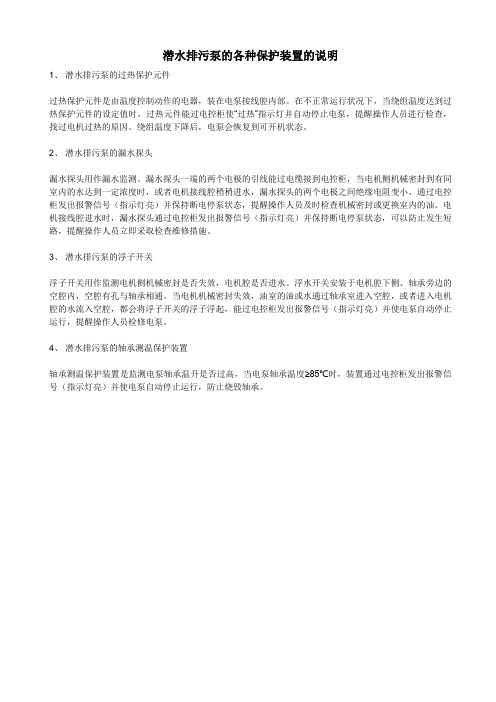

潜水排污泵的各种保护装置的说明1、潜水排污泵的过热保护元件过热保护元件是由温度控制动作的电器，装在电泵接线腔内部。

在不正常运行状况下，当绕组温度达到过热保护元件的设定值时，过热元件能过电控柜使“过热”指示灯并自动停止电泵，提醒操作人员进行检查，找过电机过热的原因。

绕组温度下降后，电泵会恢复到可开机状态。

2、潜水排污泵的漏水探头漏水探头用作漏水监测。

漏水探头一端的两个电极的引线能过电缆接到电控柜，当电机侧机械密封到有同室内的水达到一定浓度时，或者电机接线腔稍稍进水，漏水探头的两个电极之间绝缘电阻变小，通过电控柜发出报警信号（指示灯亮）并保持断电停泵状态，提醒操作人员及时检查机械密封或更换室内的油。

电机接线腔进水时，漏水探头通过电控柜发出报警信号（指示灯亮）并保持断电停泵状态，可以防止发生短路，提醒操作人员立即采取检查维修措施。

3、潜水排污泵的浮子开关浮子开关用作监测电机侧机械密封是否失效，电机腔是否进水。

浮水开关安装于电机腔下侧、轴承旁边的空腔内，空腔有孔与轴承相通。

当电机机械密封失效，油室的油或水通过轴承室进入空腔，或者进入电机腔的水流入空腔，都会将浮子开关的浮子浮起，能过电控柜发出报警信号（指示灯亮）并使电泵自动停止运行，提醒操作人员检修电泵。

4、潜水排污泵的轴承测温保护装置轴承测温保护装置是监测电泵轴承温升是否过高，当电泵轴承温度≥85℃时，装置通过电控柜发出报警信号（指示灯亮）并使电泵自动停止运行，防止烧毁轴承。

仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, F orschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческихцелях.以下无正文。

多功能水泵控制阀简介多功能水泵控制阀是一种用于控制水泵运行的装置。

它通过调节阀门的开关来控制水泵的启停、流量和压力等参数，实现对水泵的精确控制。

多功能水泵控制阀广泛应用于工业、农业、建筑等领域，为各种水泵系统提供高效可靠的控制。

本文将介绍多功能水泵控制阀的工作原理、组成部分、使用方法和注意事项，以及其在不同领域的应用案例。

工作原理多功能水泵控制阀通过控制阀门的开闭程度来调节水泵的流量和压力。

当水泵需要启动时，控制阀门打开，水泵开始运行并提供所需的流量和压力。

当水泵达到设定的流量和压力要求时，控制阀门关闭，水泵停止运行。

在水泵运行过程中，多功能水泵控制阀可以监测水泵的运行状态，如流量、压力、温度等，并根据需要调整阀门的开闭程度。

这种自动调节的功能可以提高水泵系统的运行效率，并保证系统的安全稳定运行。

组成部分多功能水泵控制阀主要由以下几个组成部分组成：1.控制阀门：控制阀门是多功能水泵控制阀的核心部件，通过阀门的开闭来控制水泵的运行。

控制阀门通常由金属制成，具有良好的耐腐蚀性和耐压性能。

2.传感器：多功能水泵控制阀通过传感器来监测水泵的运行状态。

常用的传感器包括流量传感器、压力传感器和温度传感器等。

传感器将实时监测的数据传输给控制系统，以便进行相应的调节。

3.控制系统：控制系统是多功能水泵控制阀的智能核心，通过对传感器数据的分析和处理，实现对阀门的自动调节。

控制系统通常由微处理器、存储器、输入输出接口和执行器等组成。

4.电源系统：多功能水泵控制阀需要电源系统来供电，以保证其正常工作。

电源系统通常由交流电源或直流电源组成，可以根据实际需要选择不同的电源类型。

使用方法和注意事项使用多功能水泵控制阀时，首先需要根据具体的水泵系统要求选择合适的控制阀门型号。

然后按照控制阀门的安装说明进行安装，并将传感器与控制阀门连接好。

在使用过程中，需要注意以下几个事项：1.确保控制阀门的电源供应稳定，并符合要求的电压和电流。

阀门知识简介完全版篇一：阀门基础知识篇二：阀门知识一阀门的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

二根据开闭阀门的促进作用相同，阀门的分类方法很多，这里了解以下几种。

1.按作用和用途分类(1)切断阀：切断阀又称闭路阀，其促进作用就是拨打或切断管路中的介质。

切断阀类包含闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀：安全阀类的促进作用就是避免管路或装置中的介质压力少于规定数值，从而达至安全维护的目的。

(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。

(5)分流阀：分流阀类包含各种分配阀和疏水阀等，其促进作用就是分配、拆分或混合管路中的介质。

阀门基本知识介绍、选用及维护阀门及其采用第一章阀门的基础知识第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运转。

一、阀门的分类：按用途和促进作用可以分成：1截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2止回阀：避免管道中的介质滑液。

3分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4调节阀：调节介质的压力和流量。

例如减压阀、调节阀、节流阀。

5安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

二、阀门的基本参数1）阀门的公称通径（dn）2）阀门的公称压力（pn）3）阀门的压力与温度等级：当阀门的工作温度少于公称压力的基准温度时，其最小工作压力必须适当减少。

4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废除，转用mpa。

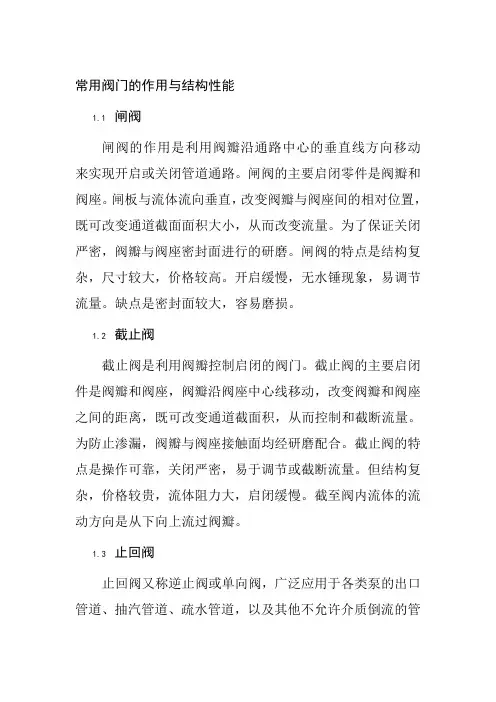

常用阀门的作用与结构性能1.1 闸阀闸阀的作用是利用阀瓣沿通路中心的垂直线方向移动来实现开启或关闭管道通路。

闸阀的主要启闭零件是阀瓣和阀座。

闸板与流体流向垂直，改变阀瓣与阀座间的相对位置，既可改变通道截面面积大小，从而改变流量。

为了保证关闭严密，阀瓣与阀座密封面进行的研磨。

闸阀的特点是结构复杂，尺寸较大，价格较高。

开启缓慢，无水锤现象，易调节流量。

缺点是密封面较大，容易磨损。

1.2 截止阀截止阀是利用阀瓣控制启闭的阀门。

截止阀的主要启闭件是阀瓣和阀座，阀瓣沿阀座中心线移动，改变阀瓣和阀座之间的距离，既可改变通道截面积，从而控制和截断流量。

为防止渗漏，阀瓣与阀座接触面均经研磨配合。

截止阀的特点是操作可靠，关闭严密，易于调节或截断流量。

但结构复杂，价格较贵，流体阻力大，启闭缓慢。

截至阀内流体的流动方向是从下向上流过阀瓣。

1.3 止回阀止回阀又称逆止阀或单向阀，广泛应用于各类泵的出口管道、抽汽管道、疏水管道，以及其他不允许介质倒流的管路上。

止回阀是利用阀前阀后的压力差而自动启闭的阀门，它的作用是使介质只做一个方向的流动，而阻止其逆向流动。

按其结构的不同，止回阀可分为升降式（跳心式）和旋启式（摇板式）两种。

升降式止回阀必须安装在水平管道上，且使阀瓣的轴线严格的垂直于水平面，以保证阀瓣的灵活升降与可靠工作。

旋启式止回阀只要保证阀瓣的旋转枢轴呈水平，就可任意安装在水平、垂直或倾斜管路上。

1.4 安全阀安全阀是容器和管路系统中的安全装置。

当系统的介质压力超过规定的工作压力时，安全阀就会自动开启，降低压力。

当压力恢复正常时，它就会自动关闭。

安全阀按结构形式可分为弹簧式、杠杆重锤式、先导式。

弹簧式安全阀是利用弹簧传递到阀瓣上的作用力来平衡容器或管道内压，通过调节弹簧的松紧来平衡介质对阀瓣的压力从而达到控制介质压力的目的。

杠杆重锤式安全阀是利用重锤通过杠杆传递到阀瓣上的作用力来平衡管道或容器内介质的压力，通过调整重锤对阀瓣的作用距离来平衡介质对阀瓣的压力，从而达到控制介质压力的目的。
