1.双螺杆的结构与工作原理

双螺杆挤出机的结构及原理双螺杆挤出机是一种常用的塑料加工设备，广泛应用于塑料加工行业，本文将介绍双螺杆挤出机的结构及其原理。

结构双螺杆挤出机主要包括机头、料斗、螺旋输送机、缸体、螺杆组、电控系统等组件。

•机头：双螺杆挤出机的出料口，通过机头将挤出的熔融塑料进行成型。

•料斗：贮存塑料原料。

•螺旋输送机：将料斗中的塑料原料输送到缸体中。

•缸体：分为加热区和冷却区，加热区通过电热管加热，使塑料原料熔化并提高其流动性；冷却区通过水循环冷却，使塑料原料快速降温固化。

•螺杆组：可以分为驱动螺杆和被动螺杆，驱动螺杆由电机提供动力，通过传动装置带动被动螺杆旋转，将塑料原料在缸体中挤出。

•电控系统：控制双螺杆挤出机的启动、停止、加热、冷却和速度等参数。

原理双螺杆挤出机的工作原理是将塑料原料经过加热融化变成熔融塑料，通过螺杆的旋转将熔融塑料挤出机头形成管材、板材等形状。

具体工作过程如下：1.将塑料原料放入料斗中，由螺旋输送机将原料运送到缸体中。

2.缸体中的螺杆组由电机驱动旋转，将原料挤压向机头。

被动螺杆通过沟槽的作用将塑料原料送向驱动螺杆处。

3.加热区电热管的加热作用使塑料原料快速熔化变成熔融状态。

4.熔融塑料在螺杆的作用下，完全混合均匀后，通过机头挤出。

5.冷却区水循环制冷，使挤出的塑料快速降温固化成型。

6.控制系统可以实现对双螺杆挤出机的启停、加热、冷却、速度等参数的调节和控制。

总结双螺杆挤出机的结构及其原理相对简单，但具有高效、稳定、可靠的特点，广泛应用于塑料加工领域。

通过加热、挤出和冷却三个步骤，能够实现对塑料原料的自动化加工和成型，满足不同行业对塑料制品的需求。

双螺杆挤出机介绍双螺杆挤出机是一种常用的塑料加工设备，主要用于将塑料颗粒通过挤出工艺转化为各种形状的塑料制品。

相比于单螺杆挤出机，双螺杆挤出机具有更高的生产效率和更广泛的应用领域。

下面将详细介绍双螺杆挤出机的工作原理、结构特点、应用范围以及市场前景等方面的内容。

一、工作原理双螺杆挤出机的工作原理是将塑料颗粒通过喂料口投入挤出机的双螺杆腔内，通过两个螺杆的旋转将塑料颗粒加热熔融，并通过注塑头使熔融塑料注入模具中，最后通过冷却系统使塑料固化并形成所需的产品形状。

其中，双螺杆挤出机的两个螺杆可以采用对转或同转方式运行，通过调整速度和压力参数可以灵活控制挤出过程中的温度、压力和速度等参数，以满足不同产品的生产需求。

二、结构特点1.双螺杆挤出机的双螺杆具有更大的传热面积和较高的传热效率，能够更好地实现塑料的熔融和连续稳定挤出；2.双螺杆挤出机的双螺杆之间的距离可调，可以实现对挤出机腔内的塑料压实和熔融效果的调控，使产品的外观质量更加均匀和稳定；3.双螺杆挤出机的挤出头结构多样，可以适应不同产品的挤出需求，通过更换挤出头可以制作出不同形状和尺寸的产品；4.双螺杆挤出机配备有先进的控制系统，可以实现对挤出温度、压力、速度和流量等参数的精确控制。

三、应用范围双螺杆挤出机广泛应用于塑料加工行业，可以用于制作各种塑料制品，如塑料板材、管道、薄膜、型材、线缆套管、异型制品等。

不仅适用于常见的塑料材料，如PP、PE、PVC等，还可以用于特殊塑料材料，如热塑性弹性体、聚酰胺、聚碳酸酯等。

由于双螺杆挤出机对原料的适应性和挤出效果较好，因此在汽车、建筑、电子、医疗器械等行业得到了广泛的应用。

四、市场前景随着工业技术的进步和市场需求的增加，双螺杆挤出机在塑料加工行业的市场前景非常广阔。

双螺杆挤出机具有更高的生产效率和更好的产品质量，能够有效提高企业生产能力和产品竞争力。

同时，双螺杆挤出机的自动化程度也在不断提高，可以实现智能化控制和远程监控，更加符合现代工业的发展趋势。

双螺杆压缩机简介一、工作原理螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。

其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。

转子的齿相当于活塞，转子的齿槽、机体的内壁面和两端端盖等共同构成的工作容积，相当于气缸。

机体的两端设有成对角线布置的吸、排气孔口。

随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。

互相啮合的转子，在每个运动周期内，分别有若干个相同的工作容积依次进行相同的工作过程，这一工作容积，称为基元容积。

它由转子中的一对齿面、机体内壁面和端盖所形成。

只需研究其中一个工作容积的整个工作循环，就能了解压缩机工作的全貌。

螺杆式制冷压缩机的运转过程从吸气过程开始，然后气体在密封的基元容积中被压缩，最后由排气孔口排出。

阴、阳转子和机体之间形成的呈"V"字型的一对齿间容积(基元容积)的大小，随转子的旋转而变化，同时，其空间位置也不断移动。

图1表示了基元容积的工作过程。

图1(1)吸气过程转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，齿间容积封闭，吸气过程结束，如图3-1(a)所示。

值得注意的是，此时阳和阴转子的齿间容积彼此并不连通。

(2)压缩过程转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成"V"字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程，如图3-1(b)所示。

压缩过程直到基元容积与排气孔口相连通时为止，如图3-1(c)，此刻排气过程开始。

(3)排气过程如图3-1(d)所示，由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。

螺杆式制冷压缩机螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子（螺杆）在气缸内旋转使气体压缩的制冷压缩机。

螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机，按照螺杆转子数量的不同，螺杆式压缩机有双螺杆与单螺杆两种。

第一节螺杆式压缩机的工作过程一、工作原理及工作过程1. 组成螺杆式制冷压缩机主要由转子、机壳（包括中部的气缸体和两端的吸、排气端座等）、轴承、轴封、平衡活塞及输气量调节装置组成。

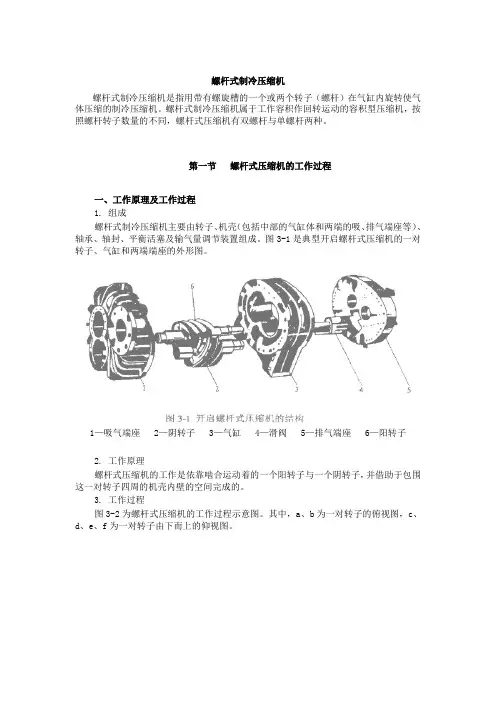

图3-1是典型开启螺杆式压缩机的一对转子、气缸和两端端座的外形图。

1—吸气端座 2—阴转子 3—气缸 4—滑阀 5—排气端座 6—阳转子2. 工作原理螺杆式压缩机的工作是依靠啮合运动着的一个阳转子与一个阴转子，并借助于包围这一对转子四周的机壳内壁的空间完成的。

3. 工作过程图3-2为螺杆式压缩机的工作过程示意图。

其中，a、b为一对转子的俯视图，c、d、e、f为一对转子由下而上的仰视图。

二、特点就压缩气体的原理而言，螺杆式制冷压缩机与往复活塞式制冷压缩机一样，同属于容积式压缩机械，就其运动形式而言，螺杆式制冷压缩机的转子与离心式制冷压缩机的转子一样，作高速旋转运动。

所以螺杆式制冷压缩机兼有二者的特点。

1. 优点（1）转速较高、又有质量轻、体积小，占地面积小等一系列优点。

（2）动力平衡性能好，故基础可以很小。

（3）结构简单紧凑，易损件少，维修简单，使用可靠，有利于实现操作自动化。

（4）对液击不敏感，单级压力比高。

（5）输气量几乎不受排气压力的影响。

在较宽的工况范围内，仍可保持较高的效率。

2. 缺点（1）噪声大。

（2）需要有专用设备和刀具来加工转子。

（3）辅助设备庞大。

第二节结构及基本参数一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。

1. 机壳螺杆式制冷压缩机的机壳一般为剖分式。

它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图3-3所示。

1—吸气端盖 2—吸气端座 3—机体 4—排气端座 5—排气端盖2. 转子转子是螺杆式制冷压缩机的主要部件。

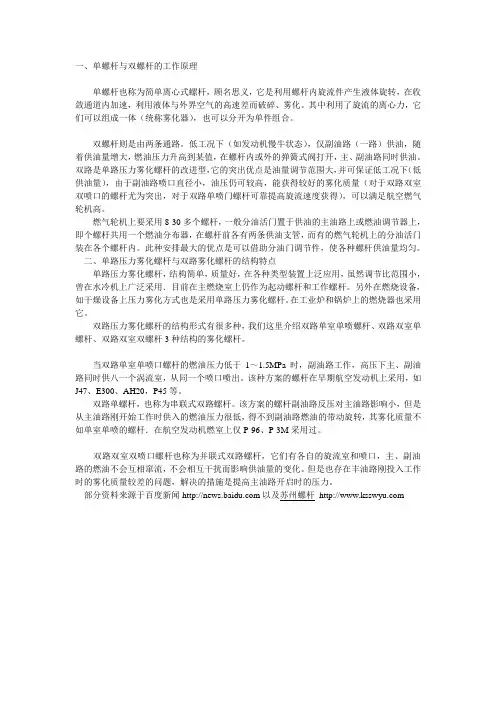

一、单螺杆与双螺杆的工作原理单螺杆也称为简单离心式螺杆，顾名思义，它是利用螺杆内旋流件产生液体旋转，在收敛通道内加速，利用液体与外界空气的高速差而破碎、雾化。

其中利用了旋流的离心力，它们可以组成一体（统称雾化器），也可以分开为单件组合。

双螺杆则是由两条通路。

低工况下（如发动机慢牛状态），仅副油路（一路）供油，随着供油量增大，燃油压力升高到某值，在螺杆内或外的弹簧式阀打开，主、副油路同时供油。

双路是单路压力雾化螺杆的改进型，它的突出优点是油量调节范围大，并可保证低工况下（低供油量），由于副油路喷口直径小，油压仍可较高，能获得较好的雾化质量（对于双路双室双喷口的螺杆尤为突出，对于双路单喷门螺杆可靠提高旋流速度获得），可以满足航空燃气轮机高。

燃气轮机上要采用8-30多个螺杆，一般分油活门置于供油的主油路上或燃油调节器上，即个螺杆共用一个燃油分布器，在螺杆前各有两条供油支管，而有的燃气轮机上的分油活门装在各个螺杆内。

此种安排最大的优点是可以借助分油门调节件，使各种螺杆供油量均匀。

二、单路压力雾化螺杆与双路雾化螺杆的结构特点单路压力雾化螺杆，结构简单，质量好，在各种类型装置上泛应用，虽然调节比范围小，曾在水冷机上广泛采用．目前在主燃烧室上仍作为起动螺杆和工作螺杆。

另外在燃烧设备，如干燥设备上压力雾化方式也是采用单路压力雾化螺杆。

在工业炉和锅炉上的燃烧器也采用它。

双路压力雾化螺杆的结构形式有很多种，我们这里介绍双路单室单喷螺杆、双路双室单螺杆、双路双室双螺杆3种结构的雾化螺杆。

当双路单室单喷口螺杆的燃油压力低于1～1.5MPa时，副油路工作，高压下主、副油路同时供八一个涡流室，从同一个喷口喷出。

该种方案的螺杆在早期航空发动机上采用，如J47、E300、AH20，P45等。

双路单螺杆，也称为串联式双路螺杆。

该方案的螺杆副油路反压对主油路影响小，但是从主油路刚开始工作时供入的燃油压力很低，得不到副油路燃油的带动旋转，其雾化质量不如单室单喷的螺杆．在航空发动机燃室上仅P-96、P-3M采用过。

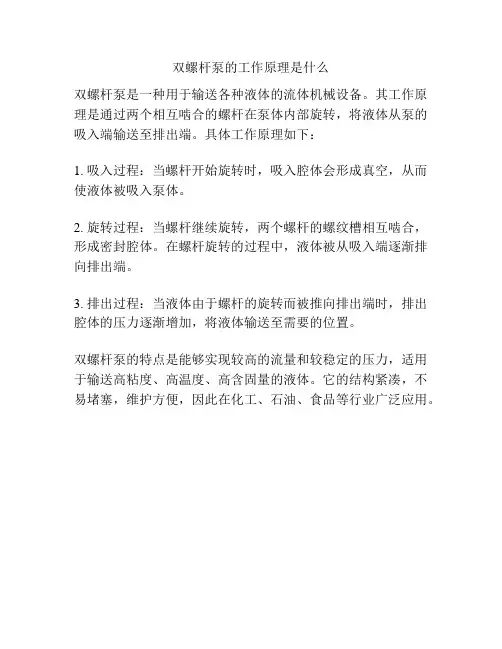

双螺杆泵的工作原理是什么
双螺杆泵是一种用于输送各种液体的流体机械设备。

其工作原理是通过两个相互啮合的螺杆在泵体内部旋转，将液体从泵的吸入端输送至排出端。

具体工作原理如下：
1. 吸入过程：当螺杆开始旋转时，吸入腔体会形成真空，从而使液体被吸入泵体。

2. 旋转过程：当螺杆继续旋转，两个螺杆的螺纹槽相互啮合，形成密封腔体。

在螺杆旋转的过程中，液体被从吸入端逐渐排向排出端。

3. 排出过程：当液体由于螺杆的旋转而被推向排出端时，排出腔体的压力逐渐增加，将液体输送至需要的位置。

双螺杆泵的特点是能够实现较高的流量和较稳定的压力，适用于输送高粘度、高温度、高含固量的液体。

它的结构紧凑，不易堵塞，维护方便，因此在化工、石油、食品等行业广泛应用。

双螺杆压缩机与单螺杆压缩机之比较一、结构1、双螺杆压缩机是由阴阳成对的螺旋式转子组成，表面互相啮合，而不是接触产生旋转运动，他是利用相对容积变化的原理进行压缩。

在运转过程中互相接触而不摩擦。

由于阴、阳转子啮合面具有曲率，容易形成油膜，因而不可能产生磨损，性能的变化时效小。

2、单螺杆是依靠主转子和两个控制转子啮合槽（两处）相对容积变化的原理进行压缩，在运转过程中互相啮合也不摩擦。

但由于主转子与控制转子以边缘接触，就难以形成油膜，因而金属转子间没有良好的油膜，容易引起密封泄露。

（注：通常为了提高密封性能，用树脂作为控制转子的密封层，但由于树脂会磨损，容易引起性能的时效变化）二、泄露双螺杆在结构上有一个根据螺杆的行程长度的三角密封层，而单螺杆由于只有一个螺杆转子、两个控制转子，所以在结构上有两个三角密封层。

三角区三角区单螺杆结构示意1、双螺杆压缩机在运转过程中，压力逐步升高，尚且是具有无数个曲率面密封，每个气室之间的压差小，不会引起泄漏。

虽然排气压力和吸气压力有十几公斤的压力差，由于双螺杆压缩机高低压之间有无数个曲率面密封，所以不存在高压直接向低压泄漏的可能性。

2、单螺杆压缩机在运转压缩过程中，是靠螺杆齿单面与转子的斜面（树脂面）单面密封，如同活塞压缩机活塞上的气环作为密封层，在压差有十几公斤的压力下很容易引起高压直接向低压泄漏，所以单螺杆的机械效率比双螺杆效率低。

因而制冷机运转一段时间后，制冷量会明显下降，耗电量增加。

三、轴承1、双螺杆压缩机装置了径向滚珠轴承----克服了螺杆转子的径向负载；在双螺杆压缩机的排气端，阳转子装置了三角斜角接触滚柱轴承，阴转子装设了双重滚珠、滚柱轴承，支持轴向和径向的推力负载，平衡了各个反作用力，所以其压缩机振幅为±3—5μ，使整机振感极小，无需加装防振器。

2、单螺杆压缩机，在主转子和控制转子也装有相应的轴承，承受和平衡反作用力，所以振动小，振幅数据不详。

双螺杆和单螺杆轴承方面，双螺杆轴承有4处；单螺杆为6处。

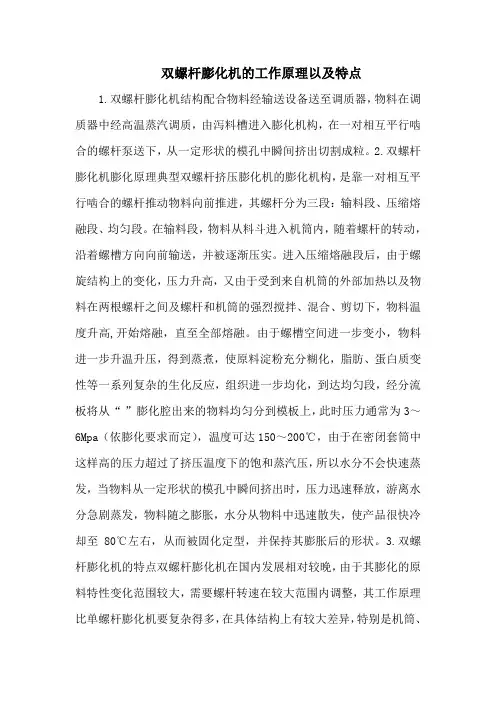

双螺杆膨化机的工作原理以及特点
1.双螺杆膨化机结构配合物料经输送设备送至调质器，物料在调质器中经高温蒸汽调质，由泻料槽进入膨化机构，在一对相互平行啮合的螺杆泵送下，从一定形状的模孔中瞬间挤出切割成粒。

2.双螺杆膨化机膨化原理典型双螺杆挤压膨化机的膨化机构，是靠一对相互平行啮合的螺杆推动物料向前推进，其螺杆分为三段：输料段、压缩熔融段、均匀段。

在输料段，物料从料斗进入机筒内，随着螺杆的转动，沿着螺槽方向向前输送，并被逐渐压实。

进入压缩熔融段后，由于螺旋结构上的变化，压力升高，又由于受到来自机筒的外部加热以及物料在两根螺杆之间及螺杆和机筒的强烈搅拌、混合、剪切下，物料温度升高,开始熔融，直至全部熔融。

由于螺槽空间进一步变小，物料进一步升温升压，得到蒸煮，使原料淀粉充分糊化，脂肪、蛋白质变性等一系列复杂的生化反应，组织进一步均化，到达均匀段，经分流板将从“ ”膨化腔出来的物料均匀分到模板上，此时压力通常为3～6Mpa（依膨化要求而定），温度可达150～200℃，由于在密闭套筒中这样高的压力超过了挤压温度下的饱和蒸汽压，所以水分不会快速蒸发，当物料从一定形状的模孔中瞬间挤出时，压力迅速释放，游离水分急剧蒸发，物料随之膨胀，水分从物料中迅速散失，使产品很快冷却至80℃左右，从而被固化定型，并保持其膨胀后的形状。

3.双螺杆膨化机的特点双螺杆膨化机在国内发展相对较晚，由于其膨化的原料特性变化范围较大，需要螺杆转速在较大范围内调整，其工作原理比单螺杆膨化机要复杂得多，在具体结构上有较大差异，特别是机筒、
螺杆、推力轴承齿轮箱的布置比较复杂，造成设备成本的增加，如单螺杆采用皮带一级传动，而双螺杆膨化机采用齿轮箱传动，二者在制造与传动效率方面都有很大差异。

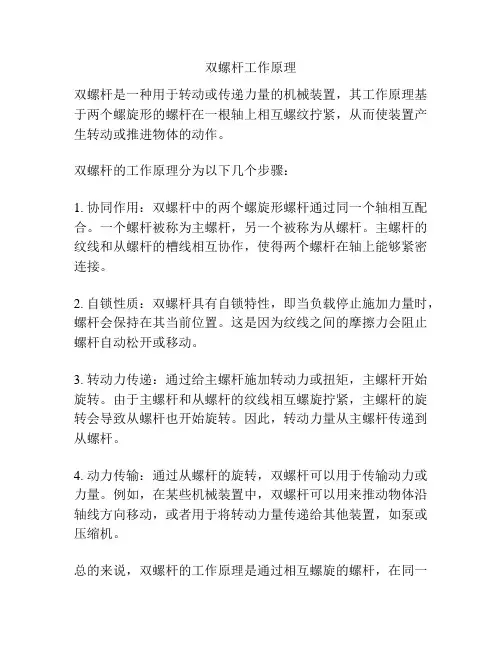

双螺杆工作原理
双螺杆是一种用于转动或传递力量的机械装置，其工作原理基于两个螺旋形的螺杆在一根轴上相互螺纹拧紧，从而使装置产生转动或推进物体的动作。

双螺杆的工作原理分为以下几个步骤：
1. 协同作用：双螺杆中的两个螺旋形螺杆通过同一个轴相互配合。

一个螺杆被称为主螺杆，另一个被称为从螺杆。

主螺杆的纹线和从螺杆的槽线相互协作，使得两个螺杆在轴上能够紧密连接。

2. 自锁性质：双螺杆具有自锁特性，即当负载停止施加力量时，螺杆会保持在其当前位置。

这是因为纹线之间的摩擦力会阻止螺杆自动松开或移动。

3. 转动力传递：通过给主螺杆施加转动力或扭矩，主螺杆开始旋转。

由于主螺杆和从螺杆的纹线相互螺旋拧紧，主螺杆的旋转会导致从螺杆也开始旋转。

因此，转动力量从主螺杆传递到从螺杆。

4. 动力传输：通过从螺杆的旋转，双螺杆可以用于传输动力或力量。

例如，在某些机械装置中，双螺杆可以用来推动物体沿轴线方向移动，或者用于将转动力量传递给其他装置，如泵或压缩机。

总的来说，双螺杆的工作原理是通过相互螺旋的螺杆，在同一
个轴上协同作用，实现转动力量的传递或推进物体的动作。

由于其自锁特性，双螺杆能够稳定地保持在其当前位置，从而在许多工程应用中被广泛使用。

与双螺杆挤出机的工作原理相关的基本原理引言双螺杆挤出机是一种常用于塑料加工和橡胶加工的设备，它能够将固态物料通过熔融、混合和挤出的过程，制成各种形状的连续产品。

本文将详细解释双螺杆挤出机的工作原理，并确保解释清楚、易于理解。

双螺杆挤出机的结构双螺杆挤出机由一对相互啮合的螺杆和外筒组成。

每个螺杆都由一系列相互连接的段组成，这些段包括进料段、压缩段、熔化段和挤出段。

外筒则包裹住两个螺杆，形成一个密闭的容器。

双螺杆挤出机还包括进料系统、加热和冷却系统、驱动系统和控制系统等辅助设备。

工作原理概述双螺杆挤出机的工作原理可以分为以下几个步骤：进料、压缩、熔化和挤出。

下面将详细介绍每个步骤的工作原理。

进料工作物料通过进料系统被输送到双螺杆挤出机的进料段。

在进料段，螺杆的作用下，物料被推进到压缩段。

压缩在压缩段，两个螺杆之间的间隙逐渐减小，从而将物料逐渐压缩。

这个过程使得物料中的空气和其他挥发性成分被挤出，从而提高了后续熔化过程的效果。

熔化在熔化段，物料被加热并通过摩擦和剪切力的作用下逐渐熔化。

双螺杆的旋转方向和速度都有助于将物料从进料段推到挤出段，并实现充分混合和均化。

挤出在挤出段，物料被推进到螺杆头部，并通过模具或模具孔被挤出成所需形状的连续产品。

挤出头部通常包括一个储料区、一个滤网和一个模具口。

螺杆运动特点及其作用螺杆是双螺杆挤出机最核心的部件之一，其运动特点对工作过程起着重要的作用。

旋转运动螺杆通过电机驱动实现旋转运动，其旋转方向和速度决定了物料在挤出机内的流动方向和速度。

螺杆的旋转还能产生剪切力和摩擦力，从而促进物料的熔化和混合。

传递和压缩物料螺杆的螺距和螺杆间隙决定了物料在双螺杆挤出机内的传递和压缩过程。

较大的螺距可以增加物料的传递速度，而较小的螺距则有利于物料的压缩。

搅拌和混合由于两个相互啮合的螺杆之间存在一定的间隙，它们在旋转过程中会产生搅拌和混合作用。

这种搅拌和混合有助于将不同成分的物料充分均匀地混合在一起，确保最终产品质量的均匀性。

锥形双螺杆工作原理
锥形双螺杆是一种重要的机械传动装置，适用于输送高粘度物料的工业领域。

它由两根相互螺旋排列的螺杆组成，形成一个锥形螺旋体。

下面是锥形双螺杆的工作原理：
1. 物料进料：物料从输送口进入锥形双螺杆的螺旋槽中，由于槽内的体积逐渐减小，物料受到压缩。

2. 传递动力：锥形双螺杆通过电机或其他动力装置提供动力，将旋转动力传递给螺杆。

两根螺杆通过齿轮或链条等传动装置相互连接，并以相反的方向旋转。

3. 物料移动：由于锥形螺旋体的特殊结构，两个螺杆的螺旋槽紧密嵌合，当螺杆旋转时，物料被螺旋槽推动向前移动。

随着螺杆的旋转，物料逐渐朝出料口方向推进。

4. 压榨与特殊处理：在锥形双螺杆的运动过程中，物料受到螺旋槽的挤压和搅拌，以达到混合、加热、冷却等特殊处理要求。

螺杆的特殊结构可以提供良好的搅拌混合效果，并可通过设定的温度控制系统对物料进行加热或冷却。

5. 出料：当物料达到出料口时，由于锥形双螺杆的结构设计，物料被迫挤压出螺杆，顺利地从出料口排出。

锥形双螺杆通过螺旋槽的设计和螺杆的旋转来实现物料的输送和处理。

它具有输送效率高、输送能力强、适用于高粘度物料等特点，广泛应用于橡胶、塑料、化工、食品等行业。

双螺杆真空泵的原理
双螺杆真空泵是一种常用的真空泵，其工作原理如下：
1. 结构：双螺杆真空泵由一个主螺杆和一个从动螺杆组成，两个螺杆之间的间隙形成泵腔。

泵腔前端是吸气室，后端是排气室。

2. 吸气过程：当泵运转时，吸气室内的气体被泵螺杆旋转推送进入泵腔。

由于螺杆齿槽的形状，泵腔内的气体被逐渐封闭，并随着螺杆的旋转向后方推送。

3. 压缩过程：当推送进入排气室的气体被压缩时，气体的体积减小，而压力增大。

同时，排气室内的气体也在不断地被泵螺杆推送排出。

4. 排气过程：当压缩完成后，排气室内的气体被排出系统。

此时，吸气过程又开始了。

总结：双螺杆真空泵通过螺杆的旋转运动，实现了气体的吸入、压缩和排出。

利用泵腔的连续封闭，气体被有效地压缩并排除，从而产生真空。

与其他类型的真空泵相比，双螺杆真空泵具有体积小、噪音低、运行平稳等特点，被广泛应用于许多领域。

双螺杆泵的实验报告【双螺杆泵的实验报告】目录：1. 简介2. 双螺杆泵的原理和结构3. 实验设计和操作步骤4. 实验结果和数据分析5. 总结和讨论6. 对双螺杆泵的观点和理解1. 简介双螺杆泵是一种常见的正位移泵，它能够实现流体的稳定输送。

本实验旨在通过对双螺杆泵的实验研究，了解其工作原理和性能特点，并探索其在工程领域的应用价值。

2. 双螺杆泵的原理和结构双螺杆泵是一种通过双螺杆的旋转来实现流体输送的泵类。

其工作原理基于两个同向旋转的螺杆在泵腔中产生互相咬合的运动，从而产生压缩和排出流体的作用。

双螺杆泵的结构一般由泵体、双螺杆和密封装置等组成，其中泵体内部的螺杆两侧分别形成螺旋槽和螺旋阻挡面，实现液体在螺旋槽中的输送。

3. 实验设计和操作步骤为了研究双螺杆泵的性能表现，我们设计了以下实验步骤：步骤一：准备并安装实验设备。

将双螺杆泵与供液罐、压力计和排液罐等连接起来。

步骤二：调整实验参数。

根据实验要求，设定合适的转速、流量、进出口压力和黏度等参数。

步骤三：进行实验操作。

首先将实验介质注入供液罐，并打开相应的阀门，以使液体流入双螺杆泵。

通过改变泵的转速和其他参数，观察泵的性能变化，并记录数据。

步骤四：记录实验数据。

在实验过程中，注意实时记录进出口压力、转速、流量以及其他与泵性能相关的数据。

4. 实验结果和数据分析通过实验操作，我们得到了一系列关于双螺杆泵性能的数据。

在数据分析方面，我们可以通过绘制曲线图来观察和比较不同参数下的泵性能变化。

我们可以绘制出流量-转速曲线、扬程-转速曲线和效率-转速曲线等，以衡量双螺杆泵在不同工况下的性能特点。

我们还可以通过对比实际测量值和理论计算值，评估双螺杆泵的实际工作效果。

5. 总结和讨论双螺杆泵是一种流体输送装置，在工程领域中有着广泛的应用。

通过本实验研究，我们深入了解了双螺杆泵的工作原理和性能特点。

双螺杆泵具有输送稳定、自吸能力强、扬程变化范围广等优点，适用于许多领域，如石油化工、冶金、食品工业等。

双螺杆泵工作原理
双螺杆泵是一种正位移泵，由两个相互啮合的螺杆和泵体构成。

工作原理如下：
1. 初始状态下，两个螺杆相互啮合，并且与泵体内壁之间形成密封腔。

2. 当泵体中的液体被抽入泵体后，螺杆开始旋转。

其中一个螺杆被称为动螺杆，另一个被称为驱动螺杆。

3. 驱动螺杆的旋转带动动螺杆一起旋转，两个螺杆在泵体内部形成螺旋状流道。

4. 当螺杆旋转时，流道逐渐向泵体出口移动，同时液体被推入螺旋状流道内。

5. 通过螺杆的旋转，液体在螺杆槽内形成一道连续的密封线，将液体从泵体的吸入口输送到泵体的出口。

6. 密封线在螺杆槽中不断移动，同时将液体推出泵体，形成连续的输送。

7. 当螺杆继续旋转，将泵体内的液体完全排出后，形成真空，吸引并再次向泵体内吸入液体。

8. 这个过程会不断循环进行，实现连续的泵送液体。

总结：双螺杆泵利用两个相互啮合的螺杆在泵体内部旋转来推送液体。

通过连续推动液体和形成真空的过程，实现了液体的输送。

双螺杆空压机工作原理
双螺杆空压机由两个相互啮合的螺杆组成，其中一个螺杆为主动螺杆，另一个螺杆为被动螺杆。

主动螺杆的齿槽与被动螺杆的螺纹相互啮合，它
们在机壳内旋转，同时将空气从进气口吸入，经过螺杆的旋转，空气压缩
后从出气口排出。

1.吸气过程：当主动螺杆和被动螺杆旋转时，空气从进气口进入机壳。

进入机壳的空气填充到主动螺杆齿槽的间隙中，并随着主动螺杆的旋转逐
渐向进气端移动。

同时被动螺杆也在机壳内旋转，形成一个空气密封间隙。

2.压缩过程：主动螺杆和被动螺杆的旋转使得相邻螺纹的齿槽从进气
端逐渐向出气端移动。

当齿槽移动到出气端时，空气被压缩并排入出气管道，同时，被动螺杆的螺纹的齿槽逐渐向进气端移动，形成新的吸气间隙。

3.排气过程：被压缩的空气在出气端排放，然后从出气管道导向使用
点或贮气罐。

同时被动螺杆的齿槽继续向进气端移动，将进入旋转螺杆的
空气吸入间隙中，再次进行压缩。

4.冷却过程：在整个压缩过程中，空气由于受到机械运动产生的摩擦
和压缩所导致的温升。

为了保证机械的正常工作和延长设备的使用寿命，
需要对压缩空气进行冷却。

双螺杆空压机通常会配备冷却器或者冷却水系统，通过排气管道内的冷却器或冷却水冷却压缩空气，使其温度降低。

双螺杆泵的工作原理与结构
双螺杆泵是通过两根相互啮合的螺杆在泵体内旋转来实现输送液体的泵类设备。

它由泵体、双螺杆、传动装置、密封装置等部分组成。

工作原理：
1. 各部分安装好后，开始工作时，通过驱动装置带动传动装置，传动装置带动两根螺杆反向旋转。

2. 在泵体内，两根螺杆同向旋转时，螺杆的凸起部分依次从进口端吸入液体，并随着旋转逐渐向出口端推进。

3. 当螺杆旋转到出口端时，液体被推向出口。

4. 在液体被排出的同时，另一根螺杆从进口端开始吸入新的液体，并将其推向出口端。

5. 如此循环反复，实现连续的液体输送。

结构：
1. 泵体：通常由一个或多个腔体组成，其中容纳着螺杆和液体。

2. 双螺杆：通常为两根相互啮合的螺杆，可以是两根相邻的并列螺杆或一个螺杆和一个长圆杆。

螺杆的形状和尺寸会影响泵的性能。

3. 传动装置：用于带动螺杆旋转，常见的包括电机、减速机等。

4. 密封装置：用于保护泵体内的液体不外泄，在进出口端设置密封装置。

总的来说，双螺杆泵利用两根螺杆的旋转运动，将液体从进口端吸入并推送至出口端，实现连续的液体输送。

其结构简单可
靠，适用于输送各种液体，具有可调节流量、适应高黏度液体、耐磨损等优点。

双螺杆空压机工作原理双螺杆空压机是一种常见的空气压缩设备，它通过双螺杆的旋转运动来实现空气的压缩。

在了解双螺杆空压机的工作原理之前，我们先来了解一下它的结构组成。

双螺杆空压机主要由压缩机、电机、冷却系统、控制系统和传动系统等部分组成。

首先，让我们来看一下双螺杆空压机的工作过程。

当电机启动时，双螺杆开始旋转。

其中一个螺杆称为主动螺杆，另一个螺杆称为从动螺杆。

主动螺杆的旋转带动从动螺杆一起旋转，两者之间形成的螺旋槽不断地将空气吸入并压缩。

在这个过程中，空气逐渐被挤压，温度和压力逐渐上升。

最后，压缩好的空气通过排气阀排出，供给给需要使用压缩空气的设备或工艺中去。

双螺杆空压机的工作原理是基于容积压缩原理的。

容积压缩是指通过不断减小气体容积来增加气体的压力。

在双螺杆空压机中，两个螺杆的齿轮不断地旋转，形成的螺旋槽将空气不断地推向出口方向，同时将空气不断地压缩。

在这个过程中，空气的温度会随着压缩而上升，因此需要配备冷却系统来降低空气温度，保证机器的正常运行。

双螺杆空压机的工作原理还涉及到控制系统的作用。

控制系统可以监测和调节空压机的运行状态，保证其在安全、高效的状态下运行。

通过控制系统，可以实现空压机的自动启停、调节压力和排气量等功能，提高了空压机的运行效率和稳定性。

双螺杆空压机的传动系统也是其工作原理的重要组成部分。

传动系统通过电机带动螺杆的旋转，使得空气得以压缩。

传动系统的稳定性和效率直接影响到空压机的工作效果和寿命。

总的来说，双螺杆空压机的工作原理是基于双螺杆的旋转运动，通过容积压缩原理将空气压缩并输送至需要的地方。

在此过程中，冷却系统、控制系统和传动系统等部分的配合协作，保证了空压机的正常高效运行。

通过了解双螺杆空压机的工作原理，我们可以更好地理解其在工业生产中的应用，为其维护和维修提供更有针对性的指导。
