同心可调配水器的应用作者：晁岳昌周宾来源：《现代商贸工业》2015年第14期摘要：随着油田注水开发的不断深入，大斜度井、深井、多层小卡距井逐年增多，分注井数、分注级数、测调工作量逐年增大，对分注工艺测试效率和监测注入参数提出更高的要求，目前油田注水开发中主要是应用偏心配水器来完成分层配注的需要。
但是偏心配水器在油田实际应用过程中暴露出很多难以解决的问题。
为了可以在井下各种复杂环境下可靠而简单的实现精细化分层配水需要，引进了全新的水井分层配水技术：同心可调配水器。
彻底解决了原有偏心配水技术固有的缺点，可以适应各种井下复杂井况。
关键词：分层配水技术；井下工具；复杂井况中图分类号：TB 文献标识码：A 文章编号：1672-3198（2015）14-0204-021 选题理由随着油田注水开发的不断深入，大斜度井、深井、多层小卡距井逐年增多，分注井数、分注级数、测调工作量逐年增大，对分注工艺测试效率和监测注入参数提出更高的要求，目前油田注水开发中主要是应用偏心配水器来完成分层配注的需要。
但是偏心配水器在油田实际应用过程中暴露出很多难以解决的问题。
例如：井深、井斜、沾污结垢严重以及层间干扰严重等等井况时，往往很难真正实现精细化分层配水需要。
为此，各地油田也在偏心配水工艺和配水方法上也进行了多年的研究和改进，但是收效甚微。
为了可以在井下各种复杂环境下可靠而简单的实现精细化分层配水需要，卫二区引进了全新的水井分层配水技术：同心可调配水器。
彻底解决了原有偏心配水技术固有的缺点，可以适应各种井下复杂井况。
2 工作原理及应用工作原理：当需要对目标层注水调节时，首先系统将测调仪下放至到要注水的目标层上方10米处，通过箱子上开臂按钮或者软件的开臂按钮打开调节臂，开臂到位后井下仪自动停止，并给上位机开臂到位状态信息。
上位机软件显示开臂到位。
下放仪器，完成调节臂与井下的同心配水器的对接。
对接后上位机软件状态显示对接成功。
此时开收臂按钮不起作用。

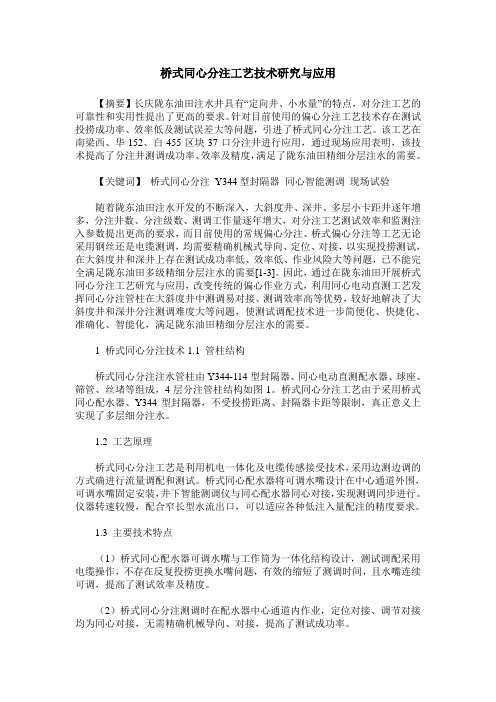

桥式同心分注工艺技术研究与应用【摘要】长庆陇东油田注水井具有“定向井、小水量”的特点，对分注工艺的可靠性和实用性提出了更高的要求。
针对目前使用的偏心分注工艺技术存在测试投捞成功率、效率低及测试误差大等问题，引进了桥式同心分注工艺。
该工艺在南梁西、华152、白455区块37口分注井进行应用，通过现场应用表明，该技术提高了分注井测调成功率、效率及精度，满足了陇东油田精细分层注水的需要。
【关键词】桥式同心分注Y344型封隔器同心智能测调现场试验随着陇东油田注水开发的不断深入，大斜度井、深井、多层小卡距井逐年增多，分注井数、分注级数、测调工作量逐年增大，对分注工艺测试效率和监测注入参数提出更高的要求，而目前使用的常规偏心分注、桥式偏心分注等工艺无论采用钢丝还是电缆测调，均需要精确机械式导向、定位、对接，以实现投捞测试，在大斜度井和深井上存在测试成功率低、效率低、作业风险大等问题，已不能完全满足陇东油田多级精细分层注水的需要[1-3]。
因此，通过在陇东油田开展桥式同心分注工艺研究与应用，改变传统的偏心作业方式，利用同心电动直测工艺发挥同心分注管柱在大斜度井中测调易对接、测调效率高等优势，较好地解决了大斜度井和深井分注测调难度大等问题，使测试调配技术进一步简便化、快捷化、准确化、智能化，满足陇东油田精细分层注水的需要。
1 桥式同心分注技术1.1 管柱结构桥式同心分注注水管柱由Y344-114型封隔器、同心电动直测配水器、球座、筛管、丝堵等组成，4层分注管柱结构如图1。
桥式同心分注工艺由于采用桥式同心配水器、Y344型封隔器，不受投捞距离、封隔器卡距等限制，真正意义上实现了多层细分注水。
1.2 工艺原理桥式同心分注工艺是利用机电一体化及电缆传感接受技术，采用边测边调的方式确进行流量调配和测试。
桥式同心配水器将可调水嘴设计在中心通道外围，可调水嘴固定安装，井下智能测调仪与同心配水器同心对接，实现测调同步进行。
仪器转速较慢，配合窄长型水流出口，可以适应各种低注入量配注的精度要求。
同心测调分层注水技术在大斜度井中的应用
摘要：目前大斜度注水井井斜角大，以往采用偏心注水测调一体化技术，打开水嘴时易发生测调仪卡阻，水嘴对接不上等现象，测调成功率低，导致无法完成分层注水的要求。
为解决该难题，引进了同心测调分层注水技术，该技术配水器和测调仪同心对接，解决了大斜度井分层注水的问题。
关键词：大斜度水井分层注水同心测调
目前海南三块块共有水井39口，现有分注井23口，最大井斜60°，平均井斜33.7°，为满足分层精细注水的要求，自2010年起浅海公司引进了桥式偏心分层注水技术，该技术的技术原理是，将分层注水封隔器、桥式偏心配水器下到设计位置，连接管线至油管，打压坐封Y341注水封隔器，装井口，连接注水流程，正常注水，当需要洗井时套管打压即可。
该技术管柱采用桥式偏心测调联动技术进行测试。
桥式偏心分层注水技术的优点：1、实现了地面直读控制的机电一体化高效测调工艺，测调效率明显提高；2、井下连续可调式堵塞器，实现无极调节，提高了配水精度；3、双流量测调仪，扩大了工艺适应范围。
经过三年的应用实践，桥式偏心分层注水技术在海南三块的应用效果并不理想，原因如下：由于桥式偏心分层注水技术采用的是偏心配水器，测调时需要测调仪与水嘴对接成功后才能调节注水量，而海南三块部分注水井井斜角大，当井斜角过大时，测调仪与水嘴不易对接，从而无法调整注水量。
根据现场实施情况看，井斜大于30°的井采用采用桥式偏心分注技术，测试成功率低。
为了推进“精细注水、有效注水”工作，进一步提高滩海油田注水开发效果，夯实老区稳产基础，急需改进大斜度井分注技术，提高测试成功率，解决目前大斜度井的分层注水问题。
因此，我们引进同心测调分层注水技术。
一、同心测调分层注水技术
1.同心测调分层注水技术机理
同心智能配水测调系统主要由地面控制器、井下测调仪器、以及同心配水器组成。
井下测调仪器通过支撑臂和调节头在井下完成和可调同心工作筒的可靠对接，并通过单芯电缆接受地面控制器的控制及向地面控制器进行数据传输。
地面操作人员通过地面控制器来控制井下测调仪器和监视当前配水情况。
井下测调仪器可以根据地面控制器发出的控制信息进行相应的张臂、收臂；以及增大或者减小可调配水器出水口开度等动作。
并在同时不间断的向地面控制器发送当前的流量、压力、和温度等参数的测量值，将调节结果实时传送到地面控制器中。
地面控制器将测调结果以实时曲线和数字的形式显示出来，方便地面测调人员直观的进行观察和判断。
地面测调人员也可以根据当前的流量值随时对测调动作做出干预的操作，最终完成测调配注工作。
2.同心配水器
其原理利用地面通过电缆控制同心测调仪径向旋转，带动同心配水器内部水嘴开启和关闭及控制水嘴开度。
3.同心测调仪
同心测调仪器通过支撑臂和调节头在井下完成和可调同心工作筒的可靠对接，并通过单芯电缆接受地面控制器的控制及向地面控制器进行数据传输。
4.管柱设计
同心测调分注技术管柱主要由Y341封隔器、同心配水器和防砂球座组成。
针对大斜度井封隔器密封寿命短、测试成功率低、洗井球座砂堵等难题，工艺所技术人员与钻采院工具所技术人员正在研制大斜度井分层注水管柱，其原理是：由扶正式分层注水封隔器实现各层间分隔和管柱居中；同心配水器完成向各分层内注水；防砂球座实现反循环洗井及沉砂。
其特点：封隔器本身设计扶正装置，解决了管柱居中问题，提高了封隔器密封效果与密封寿命。
5.液压防喷管
同心测调仪需要由电缆牵引，从井口下入井底，并且测调过程中需要打开注水。
普通测调用防喷管最大承压为15MPa（海南作业区部分水井注水压力已达到了20MPa），并且需要人工爬高下测调仪，给测调工作带来不便和安全隐患。
因此，我们引进了液压防喷管。
液压防喷管无需人工爬高，最大承压为40MPa，长4.4米，打压只需3-4分钟，降低了测试风险，解决了高压井无法测调的问题。
同心测调的技术优点：
（1）实现单层测试时，不影响其它层水量注入；
（2）配水工作筒和可调水嘴一体化设计，不在需要进行水嘴投捞工作；
（3）无论是仪器在井下定位对接还是调节对接均为同心对接，测调成功率高。
所以较桥式偏心分层注水更适合大斜度井况下测调仪器与配水工作筒的对接、调试。
二、现场应用效果
我们针对大斜度注水井的桥式偏心分层注水管柱中存在测调成功率偏低的问题，开展了同心智能配水测调一体化技术现场试验，并取得了成功，较好地解决了井斜角超过40°以上大斜度注水井困扰我们多年的测调难题，目前已推广该技术5井次，已成功4井次（见表2），测调成功率达到80%。
单井测调成功平均调测2井次（桥式偏心调测为4井次），较好地解决了大斜度注水井在测调方
面困扰我们多年的技术难题，在测调领域取得了技术突破，为实现“注够水”、“有效注水”奠定了基础。
为降低海南作业区油井的自然递减率做出了突出贡献。
三、结论与建议
1.同心智能配水测调技术能够满足海南三块大部分注水井测调需求，尤其是井斜大于40°的注水井，效果较好。
2.同心智能配水测调技术较好的解决了大斜度注水井在测调方面的技术难题，为将来斜度更大的注水井测调提供技术支持。
3.海南三块大斜度井井斜角大，全角变化率大，测调仪通过工具串的通道变小，建议加大同心测调仪的配重。
