水井分注工艺培训

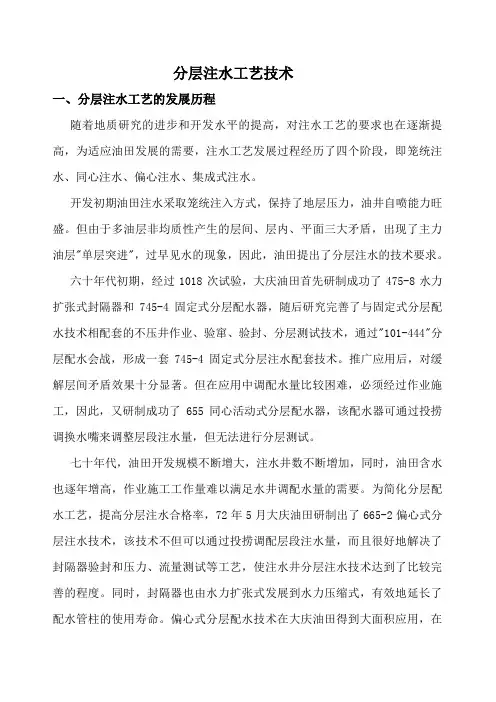

分层注水工艺技术一、分层注水工艺的发展历程随着地质研究的进步和开发水平的提高，对注水工艺的要求也在逐渐提高，为适应油田发展的需要，注水工艺发展过程经历了四个阶段，即笼统注水、同心注水、偏心注水、集成式注水。

开发初期油田注水采取笼统注入方式，保持了地层压力，油井自喷能力旺盛。

但由于多油层非均质性产生的层间、层内、平面三大矛盾,出现了主力油层”单层突进"，过早见水的现象，因此，油田提出了分层注水的技术要求.六十年代初期，经过1018次试验,大庆油田首先研制成功了475-8水力扩张式封隔器和745—4固定式分层配水器，随后研究完善了与固定式分层配水技术相配套的不压井作业、验窜、验封、分层测试技术，通过"101—444"分层配水会战,形成一套745—4固定式分层注水配套技术。

推广应用后，对缓解层间矛盾效果十分显著。

但在应用中调配水量比较困难，必须经过作业施工，因此,又研制成功了655同心活动式分层配水器,该配水器可通过投捞调换水嘴来调整层段注水量，但无法进行分层测试.七十年代，油田开发规模不断增大,注水井数不断增加，同时,油田含水也逐年增高，作业施工工作量难以满足水井调配水量的需要。

为简化分层配水工艺，提高分层注水合格率，72年5月大庆油田研制出了665-2偏心式分层注水技术,该技术不但可以通过投捞调配层段注水量,而且很好地解决了封隔器验封和压力、流量测试等工艺，使注水井分层注水技术达到了比较完善的程度。

同时，封隔器也由水力扩张式发展到水力压缩式,有效地延长了配水管柱的使用寿命。

偏心式分层配水技术在大庆油田得到大面积应用，在油田开发中发挥了重要作用.八十年代，油田进入中高含水期，由于长期注水,套损井数逐年增加，大庆油田又形成了一套小直径分层注水技术。

九十年代,油田开发进入高含水期，为适应油田细分注水的要求，又研究了”两小一防细分注水技术"、"测调集成式细分注水技术”和”偏心集成细分注水技术”，使分层注水技术又达到了一个新水平。

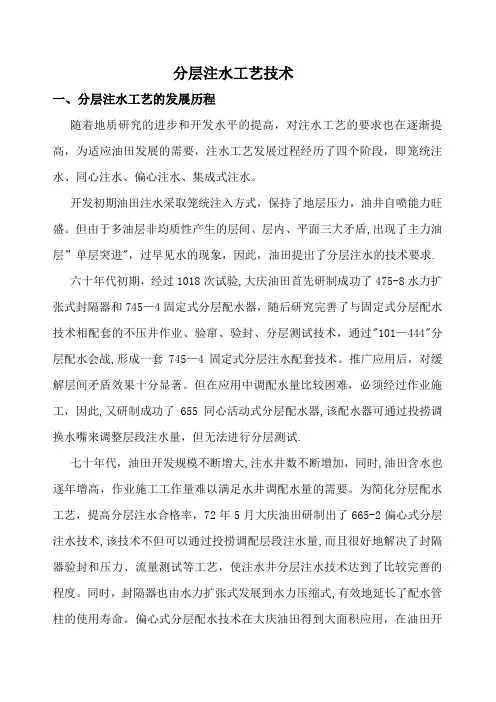

分层注水工艺技术一、分层注水工艺的发展历程随着地质研究的进步和开发水平的提高，对注水工艺的要求也在逐渐提高，为适应油田发展的需要，注水工艺发展过程经历了四个阶段，即笼统注水、同心注水、偏心注水、集成式注水。

开发初期油田注水采取笼统注入方式，保持了地层压力，油井自喷能力旺盛。

但由于多油层非均质性产生的层间、层内、平面三大矛盾，出现了主力油层"单层突进"，过早见水的现象，因此，油田提出了分层注水的技术要求。

六十年代初期，经过1018次试验，大庆油田首先研制成功了475-8水力扩张式封隔器和745-4固定式分层配水器，随后研究完善了与固定式分层配水技术相配套的不压井作业、验窜、验封、分层测试技术，通过"101-444"分层配水会战，形成一套745-4固定式分层注水配套技术。

推广应用后，对缓解层间矛盾效果十分显著。

但在应用中调配水量比较困难，必须经过作业施工，因此，又研制成功了655同心活动式分层配水器，该配水器可通过投捞调换水嘴来调整层段注水量，但无法进行分层测试。

七十年代，油田开发规模不断增大，注水井数不断增加，同时，油田含水也逐年增高，作业施工工作量难以满足水井调配水量的需要。

为简化分层配水工艺，提高分层注水合格率，72年5月大庆油田研制出了665-2偏心式分层注水技术，该技术不但可以通过投捞调配层段注水量，而且很好地解决了封隔器验封和压力、流量测试等工艺，使注水井分层注水技术达到了比较完善的程度。

同时，封隔器也由水力扩张式发展到水力压缩式，有效地延长了配水管柱的使用寿命。

偏心式分层配水技术在大庆油田得到大面积应用，在油田开发中发挥了重要作用。

八十年代，油田进入中高含水期，由于长期注水，套损井数逐年增加，大庆油田又形成了一套小直径分层注水技术。

九十年代，油田开发进入高含水期，为适应油田细分注水的要求，又研究了"两小一防细分注水技术"、"测调集成式细分注水技术"和"偏心集成细分注水技术"，使分层注水技术又达到了一个新水平。

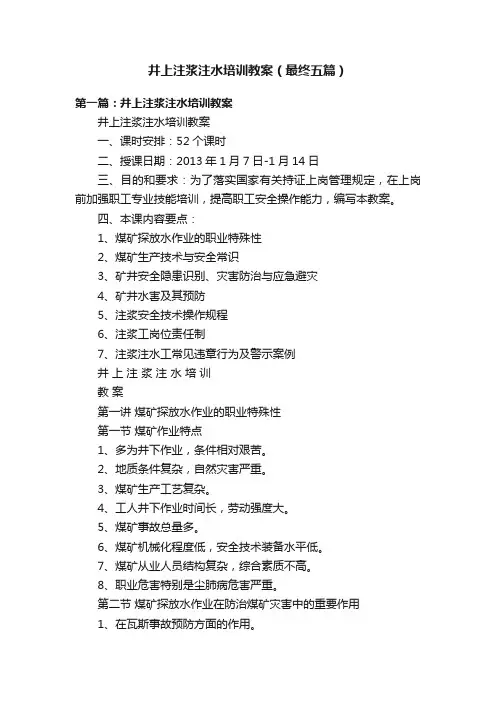

井上注浆注水培训教案（最终五篇）第一篇：井上注浆注水培训教案井上注浆注水培训教案一、课时安排：52个课时二、授课日期：2013年1月7日-1月14日三、目的和要求：为了落实国家有关持证上岗管理规定，在上岗前加强职工专业技能培训，提高职工安全操作能力，编写本教案。

四、本课内容要点：1、煤矿探放水作业的职业特殊性2、煤矿生产技术与安全常识3、矿井安全隐患识别、灾害防治与应急避灾4、矿井水害及其预防5、注浆安全技术操作规程6、注浆工岗位责任制7、注浆注水工常见违章行为及警示案例井上注浆注水培训教案第一讲煤矿探放水作业的职业特殊性第一节煤矿作业特点1、多为井下作业，条件相对艰苦。

2、地质条件复杂，自然灾害严重。

3、煤矿生产工艺复杂。

4、工人井下作业时间长，劳动强度大。

5、煤矿事故总量多。

6、煤矿机械化程度低，安全技术装备水平低。

7、煤矿从业人员结构复杂，综合素质不高。

8、职业危害特别是尘肺病危害严重。

第二节煤矿探放水作业在防治煤矿灾害中的重要作用1、在瓦斯事故预防方面的作用。

2、在矿尘防治方面的作用。

3、在矿井火灾防治方面的作用。

4、在矿井水害防治方面的作用。

5、在矿井顶板灾害防治方面的作用。

第三节煤矿探放水作业人员的职业道德和安全职责一、煤矿探放水作业人员的职业道德二、煤矿探放水作业人员的安全职责第二讲煤矿生产技术与安全常识第一节煤与瓦斯一、煤的形成和分类二、煤层埋藏特征1、煤层埋藏深度2、煤层层数3、煤层的形态与结构4、煤层厚度5、煤（岩）层产状6、煤层顶板与底板第二节矿井开拓一、井田与矿区二、矿井巷道三、矿井开拓方式第三节采煤方法一、采煤方法的分类二、采煤工艺第四节矿井主要生产系统一、运输提升系统二、通风系统三、排水系统四、供电系统第五节工人出入井安全规范一、入井前的准备二、井下行走及乘车安全三、井下安全设施、安全信号和安全标志第六节矿用防爆电气设备与井下用电安全一、煤矿矿用产品的特点二、执行安全标志管理的煤矿矿用产品的种类三、煤矿矿用产品安全标志表实的识别四、井下用电安全第七节便携式甲烷检测仪一、便携式甲烷检测仪的特点和种类二、便携式甲烷检测仪的使用三、便携式甲烷检测仪的日常维护第三讲矿井安全隐患识别、灾害防治与应急避灾第一节煤矿重大安全生产隐患与行为一、超能力、超强度或者超定员组织生产重大隐患的认定二、瓦斯超限作业重大隐患的认定三、煤与瓦斯突出矿井，未依照规定实施防突出措施重大隐患的认定四、高瓦斯矿井未建立瓦斯抽采系统和监控系统，或者瓦斯监控系统不能正常运行重大隐患的认定五、通风系统不完善、不可靠重大隐患的认定六、有严重水患，未采取有效措施的重大隐患的认定七、超层越界开采的重大隐患的认定八、有冲击地压危险，未采取有效措施的重大隐患的认定九、自然发火严重，未采取有效措施的重大隐患的认定十、使用明令禁止使用或者淘汰的设备、工艺重大隐患的认定十一、年产6万吨以上的煤矿没有双回路供电系统重大隐患的认定十二、兴建煤矿边建设边生产，煤矿改扩建期间，在改扩建的区域生产，或者在其他区域的生产超出安全设计规定的范围和规模重大隐患的认定十三、煤矿实行整体承包生产经营后，未重新取得煤炭生产许可证，从事生产的，或者承包方再次转包的，以及煤矿将井下采掘工作面和井巷维修作业进行劳务承包重大隐患的认定十四、煤矿改制期间，未明确安全生产责任人和安全管理机构的，或者在完成改制后，未重新取得或者变更采矿许可证、安全生产许可证、煤炭生产许可证和营业执照的重大隐患的认定十五、有其他重大安全生产隐患和行为重大隐患的认定第二节瓦斯安全隐患识别、灾害防治与应急避险一、瓦斯和瓦斯的性质二、矿井瓦斯等级三、瓦斯爆炸及其预防四、煤与瓦斯突出及其预防五、《煤矿安全规程》油管瓦斯防治的规定和要求六、井下各地点瓦斯浓度的有关规定与处理要求第三节顶板安全隐患识别、灾害防治与应急避险一、顶板事故的类型及其特点二、顶板冒落的预防、三、发生冒顶事故时的应急避险第四节矿井火灾隐患识别、灾害防治与应急避险一、发生火灾的基本要素二、矿井火灾的分类三、矿井火灾的危害四、煤炭自燃及其预防五、矿井发生火灾事故时的应急处置六、发生火灾事故后安全撤离时应注意的事项第五节煤尘爆炸事故防范与灾害防治一、煤尘爆炸的条件二、预防煤尘爆炸和爆炸传播的主要措施三、《煤矿安全规程》关于煤矿粉尘防治的规定第六节爆破事故及其防治一、矿井常见爆破事故二、井下爆破事故的防治第四讲矿井水害及其预防第一节矿井水源及常见矿井水害一、矿井水水源二、常见矿井水害第二节煤矿水害事故的基本特点及发生原因一、煤矿水害事故的基本特点二、煤矿水害事故发生的原因第三节矿井水害事故的防治原则和措施一、矿井防治水的“十六字”原则二、矿井防治水的“五项”措施第四节矿井水害事故的防治方法一、煤层底板突水的防治二、煤层顶板防治水三、老空水的防治四、地表水害的防治第五讲注浆安全技术操作规程1、注浆前，井上下注浆人员要用电话联系清楚，井上制浆人员要听从井下注浆人员的指挥，井下准备好后要通知井上人员先给水，待确认注浆管路畅通无阻后，再通知井上注浆。

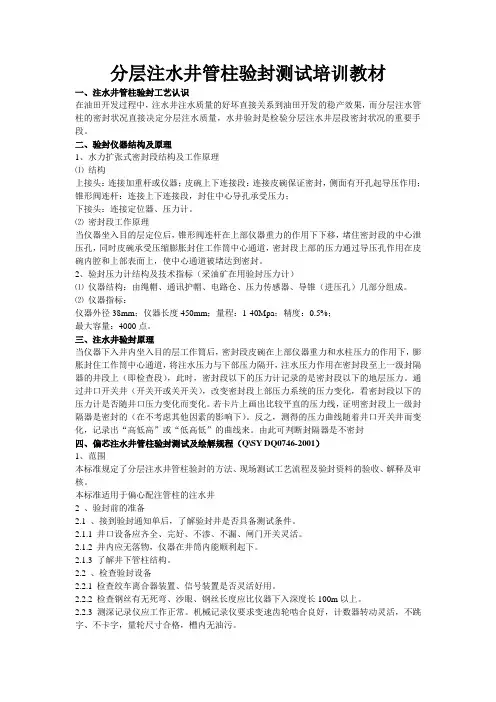

分层注水井管柱验封测试培训教材一、注水井管柱验封工艺认识在油田开发过程中，注水井注水质量的好坏直接关系到油田开发的稳产效果，而分层注水管柱的密封状况直接决定分层注水质量，水井验封是检验分层注水井层段密封状况的重要手段。

二、验封仪器结构及原理1、水力扩张式密封段结构及工作原理⑴结构上接头：连接加重杆或仪器；皮碗上下连接段：连接皮碗保证密封，侧面有开孔起导压作用；锥形阀连杆：连接上下连接段，封住中心导孔承受压力；下接头：连接定位器、压力计。

⑵密封段工作原理当仪器坐入目的层定位后，锥形阀连杆在上部仪器重力的作用下下移，堵住密封段的中心泄压孔，同时皮碗承受压缩膨胀封住工作筒中心通道，密封段上部的压力通过导压孔作用在皮碗内腔和上部表面上，使中心通道被堵达到密封。

2、验封压力计结构及技术指标（采油矿在用验封压力计）⑴仪器结构：由绳帽、通讯护帽、电路仓、压力传感器、导锥（进压孔）几部分组成。

⑵仪器指标：仪器外径38mm；仪器长度450mm；量程：1-40Mpa；精度：0.5%；最大容量：4000点。

三、注水井验封原理当仪器下入井内坐入目的层工作筒后，密封段皮碗在上部仪器重力和水柱压力的作用下，膨胀封住工作筒中心通道，将注水压力与下部压力隔开，注水压力作用在密封段至上一级封隔器的井段上（即检查段），此时，密封段以下的压力计记录的是密封段以下的地层压力。

通过井口开关井（开关开或关开关），改变密封段上部压力系统的压力变化，看密封段以下的压力计是否随井口压力变化而变化。

若卡片上画出比较平直的压力线，证明密封段上一级封隔器是密封的（在不考虑其他因素的影响下）。

反之，测得的压力曲线随着井口开关井而变化，记录出“高低高”或“低高低”的曲线来。

由此可判断封隔器是不密封四、偏芯注水井管柱验封测试及绘解规程（Q\SY DQ0746-2001）1、范围本标准规定了分层注水井管柱验封的方法、现场测试工艺流程及验封资料的验收、解释及审核。

1、注水井管理的基本任务保持油层长期稳定的吸水能力，完成分层配注任务，根据相连通的油井地下动态变化，及时调整配注量，确保油田长期高产、稳产、提高油田最终采收率。

2、注水井管理把好“两个关”是什么？把好注入水质关，把好平稳操作，平稳注水关3、注水井管理做到“三个及时”及时取全取准资料、及时分析、及时调整。

4、注水井管理“四个提高”是提高测试质量、提高注水合格率、提高封隔器使用寿命、提高施工水平。

七、注水站培训内容庙3采油队注水站，是集原油的收集、污水的处理、注水等多种功能于一身的小型注水站，属于一级要害单位。

于2007年11月建成投产。

庙3注水站由注水岗、污水处理岗、卸油岗、锅炉岗四个岗位组成，各岗位主要作用、设备分别是：一、卸油岗：主要设备：一号卸油箱（20m³），2号卸油箱（20m³）三台提升泵作用：原油收集和污水提升，提升泵每小时提升量m³/h。

注意事项：1、检查1#卸油箱，2#卸油箱液位。

2、卸车时不让可见油污进水箱。

3、注意通风，防止油气闪燃。

二、污水处理岗：主要设备：污水箱、加药泵、气液混合泵、污水提升泵、清水反洗泵、1#除油铁过滤器、2#精细过滤器、配电柜。

作用：污水处理和原油收集，每小时处理量。

注意事项1、注意通风、防止油气着火。

2、注意水箱水位。

3、做好各岗位连通工作。

三、锅炉岗：主要设备：0.7吨常压锅炉座两台供热泵两台喂水泵、25m³清水箱一座、水源井一口。

作用：站内供热、向站内提供清水注意事项：1、注意设备、电器保养、有问题及时处理或上报2、锅炉通风防一氧化碳中毒3、注意锅炉水位四、注水岗：主要设备：注水泵（3s10—13/16）、注水泵电机、1#除铁锰过滤器、2#精细器分水器。
