【CN209809252U】一种基于光纤可视化技术的气管插管辅助装置【专利】

专利名称：一种急诊科用气管插管辅助装置专利类型：实用新型专利
发明人：陈继军
申请号：CN202122115835.X
申请日：20210902
公开号：CN215608547U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及医疗辅助器械技术领域，且公开了一种急诊科用气管插管辅助装置，包括两个U型板，两个U型板之间设有限位管，且限位管的外壁对称固定有两个螺纹杆，且两个螺纹杆杆壁的螺纹旋向呈相反设置，两个螺纹杆均螺纹套接有滑块，每个滑块的上下两侧均设有调节杆，且调节杆的两端均通过固定轴分别与U型板和滑块转动连接，其中一个U型板相向限位管一侧的侧壁固定有压舌板，限位管内还对称设有两个夹持组件。

本实用新型能够使需要进行气管插管的患者的口部持续保持张开状态，方便医生进行插管，同时提高了导管插入时的阻力，保证其插入至的稳定性。

申请人：中国人民解放军空军军医大学
地址：710032 陕西省西安市空军军医大学第一附属医院西京医院急诊中心
国籍：CN
代理机构：西安众星蓝图知识产权代理有限公司
代理人：程彦彦
更多信息请下载全文后查看。

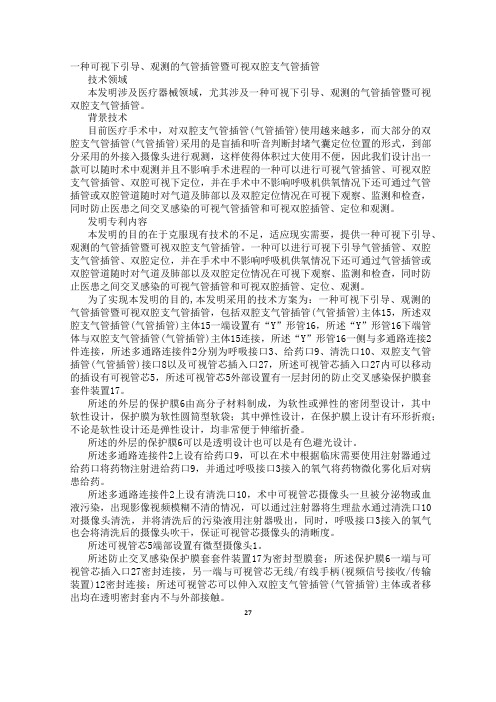

一种可视下引导、观测的气管插管暨可视双腔支气管插管技术领域本发明涉及医疗器械领域，尤其涉及一种可视下引导、观测的气管插管暨可视双腔支气管插管。

背景技术目前医疗手术中，对双腔支气管插管(气管插管)使用越来越多，而大部分的双腔支气管插管(气管插管)采用的是盲插和听音判断封堵气囊定位位置的形式，到部分采用的外接入摄像头进行观测，这样使得体积过大使用不便，因此我们设计出一款可以随时术中观测并且不影响手术进程的一种可以进行可视气管插管、可视双腔支气管插管、双腔可视下定位，并在手术中不影响呼吸机供氧情况下还可通过气管插管或双腔管道随时对气道及肺部以及双腔定位情况在可视下观察、监测和检查，同时防止医患之间交叉感染的可视气管插管和可视双腔插管、定位和观测。

发明专利内容本发明的目的在于克服现有技术的不足，适应现实需要，提供一种可视下引导、观测的气管插管暨可视双腔支气管插管。

一种可以进行可视下引导气管插管、双腔支气管插管、双腔定位，并在手术中不影响呼吸机供氧情况下还可通过气管插管或双腔管道随时对气道及肺部以及双腔定位情况在可视下观察、监测和检查，同时防止医患之间交叉感染的可视气管插管和可视双腔插管、定位、观测。

为了实现本发明的目的,本发明采用的技术方案为：一种可视下引导、观测的气管插管暨可视双腔支气管插管，包括双腔支气管插管(气管插管)主体15，所述双腔支气管插管(气管插管)主体15一端设置有“Y”形管16，所述“Y”形管16下端管体与双腔支气管插管(气管插管)主体15连接，所述“Y”形管16一侧与多通路连接2件连接，所述多通路连接件2分别为呼吸接口3、给药口9、清洗口10、双腔支气管插管(气管插管)接口8以及可视管芯插入口27，所述可视管芯插入口27内可以移动的插设有可视管芯5，所述可视管芯5外部设置有一层封闭的防止交叉感染保护膜套套件装置17。

所述的外层的保护膜6由高分子材料制成，为软性或弹性的密闭型设计，其中软性设计，保护膜为软性圆筒型软袋；其中弹性设计，在保护膜上设计有环形折痕；不论是软性设计还是弹性设计，均非常便于伸缩折叠。

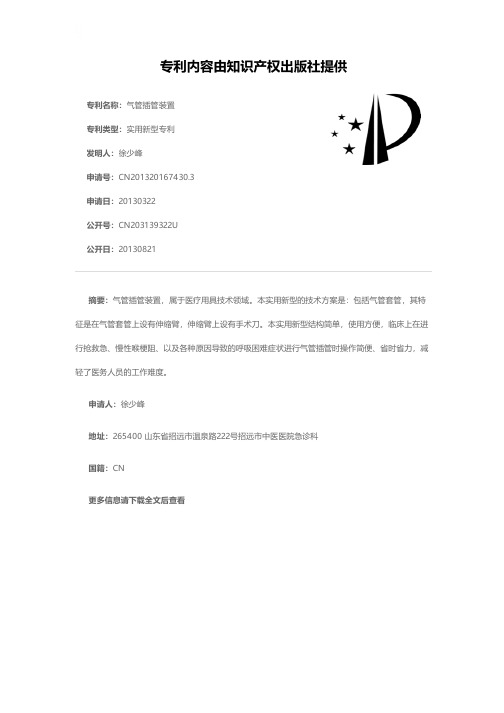

专利名称：气管插管装置
专利类型：实用新型专利
发明人：徐少峰
申请号：CN201320167430.3申请日：20130322
公开号：CN203139322U
公开日：
20130821
专利内容由知识产权出版社提供
摘要：气管插管装置，属于医疗用具技术领域。

本实用新型的技术方案是：包括气管套管，其特征是在气管套管上设有伸缩臂，伸缩臂上设有手术刀。

本实用新型结构简单，使用方便，临床上在进行抢救急、慢性喉梗阻、以及各种原因导致的呼吸困难症状进行气管插管时操作简便、省时省力，减轻了医务人员的工作难度。

申请人：徐少峰
地址：265400 山东省招远市温泉路222号招远市中医医院急诊科
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620813165.5(22)申请日 2016.07.30(73)专利权人 江西格兰斯医疗器械有限公司地址 331700 江西省南昌市进贤县医疗器械工业园区(72)发明人 吴志军　(51)Int.Cl.A61M 16/04(2006.01)(54)实用新型名称一种一次性可视气管插管(57)摘要本实用新型公开了一种一次性可视气管插管，包括导气管，所述导气管的头端安装有快速接头，利用快速接头实现与导气设备的快速连接；所述导气管上固定套有咬口块，咬口块采用硅胶制成，且咬口块上开设有咬口槽，利用咬口块实现患者的嘴部咬合；所述导气管内安装有多根光导纤维，且光导纤维的头端连接LED光源对接头，本实用新型整体可实现有效的照明，整体一次性使用，照明范围广，采像清晰，可以达到非常清晰的可视效果。

权利要求书1页 说明书2页 附图1页CN 206198432 U 2017.05.31C N 206198432U1.一种一次性可视气管插管，包括导气管，所述导气管的头端安装有快速接头，利用快速接头实现与导气设备的快速连接；所述导气管上固定套有咬口块，咬口块采用硅胶制成，且咬口块上开设有咬口槽；其特征在于，所述导气管内安装有多根光导纤维，且光导纤维的头端连接LED光源对接头，LED光源对接头设于导气管的外侧，LED光源对接头的内壁上设有聚光片；所述导气管的外壁上安装有外护管，外护管的头端穿过咬口块设置，且外护管的头端采用开口结构。

2.根据权利要求1所述的一次性可视气管插管，其特征在于，所述导气管的底部安装有气囊，且气囊连接有充气管。

3.根据权利要求1所述的一次性可视气管插管，其特征在于，所述导气管采用透明PP材质制成。

权　利　要　求　书1/1页CN 206198432 U一种一次性可视气管插管技术领域[0001]本实用新型涉及医疗器械，具体是一种一次性可视气管插管。

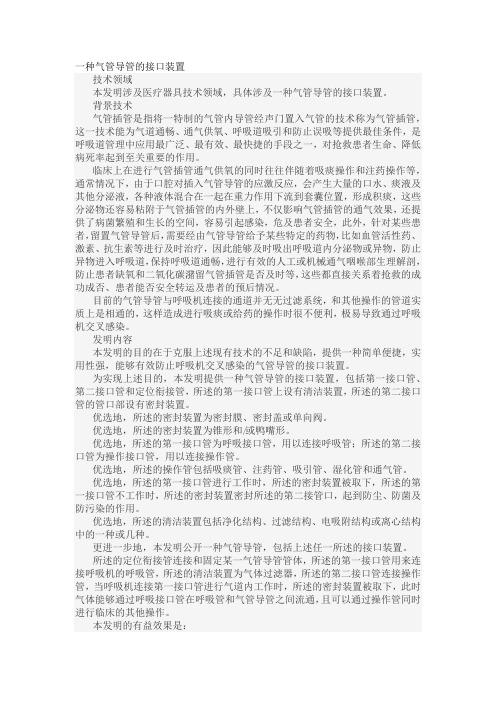

一种气管导管的接口装置技术领域本发明涉及医疗器具技术领域，具体涉及一种气管导管的接口装置。

背景技术气管插管是指将一特制的气管内导管经声门置入气管的技术称为气管插管，这一技术能为气道通畅、通气供氧、呼吸道吸引和防止误吸等提供最佳条件，是呼吸道管理中应用最广泛、最有效、最快捷的手段之一，对抢救患者生命、降低病死率起到至关重要的作用。

临床上在进行气管插管通气供氧的同时往往伴随着吸痰操作和注药操作等，通常情况下，由于口腔对插入气管导管的应激反应，会产生大量的口水、痰液及其他分泌液，各种液体混合在一起在重力作用下流到套囊位置，形成积痰，这些分泌物还容易粘附于气管插管的内外壁上，不仅影响气管插管的通气效果，还提供了病菌繁殖和生长的空间，容易引起感染，危及患者安全，此外，针对某些患者，留置气管导管后，需要经由气管导管给予某些特定的药物，比如血管活性药、激素、抗生素等进行及时治疗，因此能够及时吸出呼吸道内分泌物或异物，防止异物进入呼吸道，保持呼吸道通畅，进行有效的人工或机械通气咽喉部生理解剖，防止患者缺氧和二氧化碳潴留气管插管是否及时等，这些都直接关系着抢救的成功成否、患者能否安全转运及患者的预后情况。

目前的气管导管与呼吸机连接的通道并无无过滤系统，和其他操作的管道实质上是相通的，这样造成进行吸痰或给药的操作时很不便利，极易导致通过呼吸机交叉感染。

发明内容本发明的目的在于克服上述现有技术的不足和缺陷，提供一种简单便捷，实用性强，能够有效防止呼吸机交叉感染的气管导管的接口装置。

为实现上述目的，本发明提供一种气管导管的接口装置，包括第一接口管、第二接口管和定位衔接管，所述的第一接口管上设有清洁装置，所述的第二接口管的管口部设有密封装置。

优选地，所述的密封装置为密封膜、密封盖或单向阀。

优选地，所述的密封装置为锥形和/或鸭嘴形。

优选地，所述的第一接口管为呼吸接口管，用以连接呼吸管；所述的第二接口管为操作接口管，用以连接操作管。

(10)授权公告号 (45)授权公告日 2014.12.17C N 204017075U (21)申请号 201420020896.5(22)申请日 2014.01.14A61M 16/04(2006.01)A61B 1/267(2006.01)A61B 1/04(2006.01)A61B 1/06(2006.01)A61B 1/005(2006.01)(73)专利权人深圳市中科康医疗科技有限公司地址518000 广东省深圳市南山区西丽深圳大学城学苑大道1068号(72)发明人辜嘉 杜雅舟(74)专利代理机构深圳市智科友专利商标事务所 44241代理人孙子才(54)实用新型名称一种可视气管插管(57)摘要为了克服目前在进行气管插管术时使用气管插管由于盲插所带来的对病人的损伤，本实用新型提供一种可视气管插管，该可视气管插管包括导管和手柄，所述的导管为硬质弧形管道，其弯曲度和长度与人体口腔解剖结构特征相对应，手柄与导管的后端相连；在导管前端设置有微型成像模块，在手柄处设置有显示模块和电源模块；微型成像模块的视频信号输出端和供电端分别通过缆线与所述的显示模块的信号输入端和电源模块的供电输出端相连，在所述的导管管壁内设置有所述的线缆的通道。

(51)Int.Cl.权利要求书1页 说明书3页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图2页(10)授权公告号CN 204017075 U1/1页1.一种可视气管插管，包括导管和手柄，所述的导管为硬质弧形管道，其弯曲度和长度与人体口腔解剖结构特征相对应，所述的手柄与导管的后端相连；其特征在于：在所述的导管(1)前端设置有微型成像模块(3)，在所述的手柄(2)处设置有显示模块(4)和电源模块(5)；所述的微型成像模块(3)的视频信号输出端和供电端分别通过缆线与所述的显示模块(4)的信号输入端和电源模块的供电输出端相连，在所述的导管(1)管壁内设置有所述的缆线的通道；在所述的导管(1)前端所述的微型成像模块(3)侧面还设置有光源(6)，所述的光源(6)为LED 光源，所述的输入电压与微型成像模块(3)的供电电压一致，所述的光源(6)的供电端与所述的微型成像模块(3)的供电端并联。

介绍一种气管插管可视组件本实用新型提供了一种气管插管可视组件，包括：可视软镜，转可视喉镜装置，转可视硬镜装置。

本实用新型提供的气管插管可视组件通过可视软镜分别与转可视喉镜装置和转可视硬镜装置连接，可以实现一镜多用，节约成本和资源。

标签：气管插管；可视组件；一镜多用；成本困难气道一直是每个麻醉医生的梦魇，可视技术在插管中的应用，让插管变得越来越简单。

各类可视软镜，可视喉镜，可视硬镜方便了医生的插管，降低了困难。

然而很多的基层县级医院特别是社区乡镇一级的医院，由于经费等等原因，要完全普及还有很大的困难，很多医院只有普通喉镜。

本发明用一台软镜，配合相应的辅助装置，轻松实现在可视软镜，可视喉镜，可视硬镜间的自由转变，一镜多用，节约成本和资源（国家专利：实用新型专利，专利号：201520127123.1）。

1 本发明的技术本实用新型要解决的技术问题是提供一种气管插管可视组件，解决目前在气管插管术的过程中，气管插管可视产品只能一镜一用的问题。

为了解决上述技术问题，本实用新型采用如下技术方案：1.1可视软镜包括（显示器，手柄，电子软管部）。

可视软镜是一种新型的用于气管插管的电子软镜，其结构和使用方法和纖维支气管镜相似。

手柄为独特手型设计，方便握持，内置成像系统，充电锂电池，亮度调节开关。

设有专用挂钩，与转换装置连接。

电子软管部（多种规格共用手柄，显示器）1.2转视频喉镜装置。

专用镜片，镜柄一体式设计可使用PP（医用聚丙烯）塑料或金属等多种材料制作。

镜片部，中心镂空，可放视频软镜。

镜柄部，后部独特凹槽设计，适合软镜的软管部贴合，镜柄两侧卡槽设计，安装软镜手柄固定器，可上下滑动固定，不用时滑下来，用时拉出固定软管手柄，使用非常方便。

使用时软镜放在里面即转成了视频喉镜。

1.3转可视硬镜转换装置（包含镜杆，气管导管固定器软镜手柄固定器。

）转换后的可视硬镜类似可视硬质管芯类。

镜杆呈“J”形，由可弯曲塑形的硬质不锈钢管等材料做成，做成不同规格。

专利名称：一种可视化医院临床用插管引导器专利类型：实用新型专利
发明人：师东武,朱丽丽
申请号：CN201920005027.8
申请日：20190103
公开号：CN209713911U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型涉及气管插管技术领域，且公开了一种可视化医院临床用插管引导器，包括导向管本体，所述导向管本体的内部活动连接有插管本体，所述导向管本体的外表面固定连接有固定管，所述固定管的顶部固定连接有固定板，所述固定板的内部开设有通孔，所述导向管本体位于通孔的内部，所述导向管本体的底部固定连接有内置块，所述内置块的内部开设有开孔，所述导向管本体位于开孔的内部，所述固定板的顶部且位于通孔的左右两侧均固定连接有支撑杆，两个所述支撑杆的外表面均活动连接有套管，两个所述套管相对的一侧均固定连接有连接杆。

该可视化医院临床用插管引导器，方便拆卸安装，提高工作效率。

申请人：师东武
地址：030012 山西省太原市迎泽区双塔寺街22号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种引导气管插管中纤支镜的辅助插管专利类型：实用新型专利
发明人：赵静
申请号：CN202021507131.6
申请日：20200727
公开号：CN213158688U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型公开一种引导气管插管中纤支镜的辅助插管，包括通气管，通气管的一端为咽端，另一端为口端，通气管上靠近咽端呈圆弧形设置形成圆弧部，通气管靠近口端设有弧形挡板，通气管包括并设在一起的第一半管以及第二半管，第一半管与第二半管合拢形成通气管，第一半管与第二半管可拆卸连接，弧形挡板包括第一挡板和第二挡板。

本实用新型结构简单，使用方便，纤维支气管镜引导下气管插管一般需要助手辅助托下颌，通过本实用新型插入纤支镜不仅可以挡住舌体，还可以提供有效口咽弧度，不需要助手辅助托下颌；在纤支镜进入声门后，通过两边分裂方式拆开第一半管与第二半管从纤支镜上取下本实用新型，简单快速。

申请人：浙江省嘉善县第一人民医院
地址：314199 浙江省嘉兴市嘉善县罗星街道体育南路1218号
国籍：CN
代理机构：嘉兴启帆专利代理事务所(普通合伙)
代理人：熊亮亮
更多信息请下载全文后查看。

专利名称：一种急诊科用气管插管辅助装置专利类型：实用新型专利
发明人：董玉任
申请号：CN201921905162.4
申请日：20191106
公开号：CN211244370U
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种急诊科用气管插管辅助装置，具体涉及医疗器械技术领域，包括床体，所述床体一端设置有活动枕，所述活动枕底部设置有滑块，所述床体底部固定设置有立柱，且所述立柱对应滑块的一侧设置有滑槽，所述滑槽与滑块滑动连接，所述立柱外侧设置有转柄，所述转柄靠近立柱的一侧设置有转动轴。

本实用新型通过设有固定气囊，固定气囊会发生向外膨胀，从而初步将患者头部进行固定，由于固定气囊伸缩性强可将成人及儿童的头部进行固定，适用性广，活动枕向下运动时，患者头部在重力的作用下会跟随活动枕一起运动，患者头部后仰幅度会逐渐增大，便于观察患者气管是否张开，方便医护人员后续插管操作。

申请人：开封市中心医院
地址：475000 河南省开封市龙亭区河道街85号
国籍：CN
代理机构：北京权智天下知识产权代理事务所(普通合伙)
代理人：王新爱
更多信息请下载全文后查看。
