现场调试步骤及方法现场调试是指在设备安装和连接完成后对设备进行功能和性能的测试以确保其正常运行。

对于路斯特变频器，以下是一般的现场调试步骤及方法：1.安装和接线检查：-确保路斯特变频器正确安装在适当的位置。

-检查变频器的电源和信号线连接是否正确，确保接线牢固可靠。

2.电气连接检查：-检查输入电源的电压和频率是否与变频器要求的电源参数相匹配。

-检查输出电机的额定电压和电流是否与变频器的参数设置相匹配。

-确保所有电气接地符合安全标准，并检查接地电阻是否符合要求。

3.参数配置和设置：-根据设备的技术要求和实际应用，配置变频器的参数，如额定功率、额定电压、额定频率等。

-根据实际应用需求对变频器进行特殊功能设置，如过流保护、超温保护、过载保护等。

4.系统启动和测试：-打开变频器的电源开关，确保变频器正常上电。

-按照设备的启动流程，逐步启动主机系统。

-检查输出电机的转动方向和速度是否与期望一致，如有需要，进行相应调整。

5.故障排除和性能测试：-如果设备启动过程中出现故障，首先检查报警信息，并根据报警信息进行相应的处理。

-进行电流、电压、转速等性能测试，确保变频器的输出性能满足设备的要求。

-对变频器进行负载测试，验证其在不同工况下的工作稳定性和效率。

6.系统性能评估：-根据测试结果评估变频器的性能和稳定性，与其技术规格进行比较。

-如果有必要，调整变频器的参数和设置，以优化其性能和能源效率。

7.更多操作和调试：-进行其他功能测试，如故障保护、紧急停机、运行模式切换等。

-如果需要，根据实际应用需求对变频器进行更多精细调试和优化设置。

在进行现场调试时，需要注意以下事项：-要按照设备的技术规格和操作手册进行操作，确保操作的正确性和安全性。

-在进行任何调试和测试前，应确保电源已经切断，避免发生触电或其他意外事故。

-调试过程中要仔细观察变频器的运行状态和输出参数，及时记录和处理异常情况。

-根据实际情况，调整变频器的参数和设置，以达到设备的最佳运行状态。

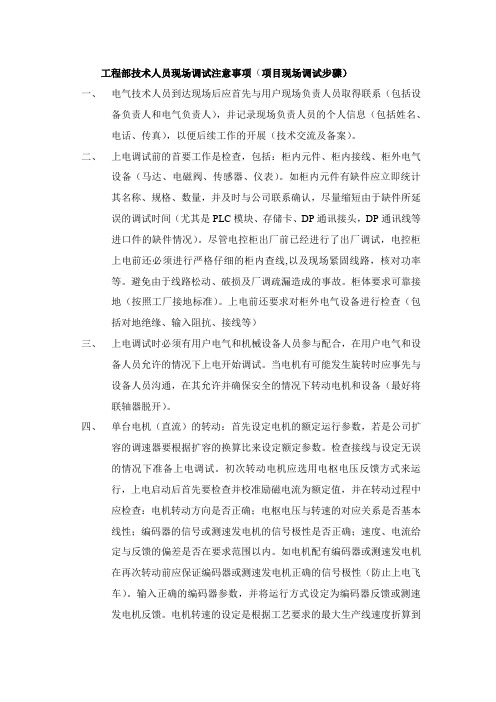

工程部技术人员现场调试注意事项（项目现场调试步骤）一、电气技术人员到达现场后应首先与用户现场负责人员取得联系（包括设备负责人和电气负责人），并记录现场负责人员的个人信息（包括姓名、电话、传真），以便后续工作的开展（技术交流及备案）。

二、上电调试前的首要工作是检查，包括：柜内元件、柜内接线、柜外电气设备（马达、电磁阀、传感器、仪表）。

如柜内元件有缺件应立即统计其名称、规格、数量，并及时与公司联系确认，尽量缩短由于缺件所延误的调试时间（尤其是PLC模块、存储卡、DP通讯接头，DP通讯线等进口件的缺件情况）。

尽管电控柜出厂前已经进行了出厂调试，电控柜上电前还必须进行严格仔细的柜内查线,以及现场紧固线路，核对功率等。

避免由于线路松动、破损及厂调疏漏造成的事故。

柜体要求可靠接地（按照工厂接地标准）。

上电前还要求对柜外电气设备进行检查（包括对地绝缘、输入阻抗、接线等）三、上电调试时必须有用户电气和机械设备人员参与配合，在用户电气和设备人员允许的情况下上电开始调试。

当电机有可能发生旋转时应事先与设备人员沟通，在其允许并确保安全的情况下转动电机和设备（最好将联轴器脱开）。

四、单台电机（直流）的转动：首先设定电机的额定运行参数，若是公司扩容的调速器要根据扩容的换算比来设定额定参数。

检查接线与设定无误的情况下准备上电调试。

初次转动电机应选用电枢电压反馈方式来运行，上电启动后首先要检查并校准励磁电流为额定值，并在转动过程中应检查：电机转动方向是否正确；电枢电压与转速的对应关系是否基本线性；编码器的信号或测速发电机的信号极性是否正确；速度、电流给定与反馈的偏差是否在要求范围以内。

如电机配有编码器或测速发电机在再次转动前应保证编码器或测速发电机正确的信号极性（防止上电飞车）。

输入正确的编码器参数，并将运行方式设定为编码器反馈或测速发电机反馈。

电机转速的设定是根据工艺要求的最大生产线速度折算到电机的转速：V( 线速度)*i(减速比)/3.14*D(直径)。

VAMP 221 电弧光保护系统操作和配置手册技术手册操作和配置手册操作和配置手册目录1.概要 (4)1.1.VAMP 221电弧光保护系统元件 (4)1.1.1.主单元VAMP 221 (5)1.1.2.I/O单元 VAM 12L / VAM 12 LD, VAM 10L / VAM10LD, VAM 3L / VAM 3LX 和 VAM 4C / VAM 4CD (7)1.1.3.弧光传感器VA 1 DA, VA 1 EH, ARC SLx, ARC SLm-x和VA 1 DP (8)1.1.4.其它系统元件 (13)1.2.操作安全 (13)2.用户界面 (14)2.1.主单元VAMP 221的前面板 (14)2.1.1.显示和状态指示 (15)2.1.2.按键和编程开关 (16)2.1.3.在菜单中移动 (17)2.2.I/O 单元 (18)2.2.1.VAM 12L (18)2.2.2.VAM 12LD (20)2.2.3.VAM 10L (22)2.2.4.VAM 10LD (23)2.2.5.VAM 3L (25)2.2.6.VAM 3LX (26)2.2.7.VAM 4C (27)2.2.8.VAM 4CD (28)2.2.9.中间继电器 VAR 4CE –前面板 (30)2.2.10.中间继电器 VAMP 4R -前面板 (31)3.VAMP 221电弧光保护系统操作和故障排除 (32)3.1.系统状态指示 (32)3.1.1.弧光故障 (32)3.1.2.过流告警 (34)3.1.3.自检告警 (35)3.1.4.故障代码 (36)3.2.使用编程开关 (43)3.2.1.主单元的编程开关 (43)3.2.2.编程开关 - I/O 单元 (44)3.3.调整过流定值 (48)3.4.电弧光保护系统配置 (50)3.4.1.检查系统配置 (51)4.系统调试 (52)4.1.测试 – 概要 (52)4.2.进行测试 (53)4.3.定期调试 (53)操作和配置手册1.概要本手册的第一部分操作和配置手册包括了VAMP 221电弧光保护系统元件和功能的一般描述和用户指南。

现场调试⼯作流程现场调试、试验⼯作流程⼀、前⾔发电⼚发电机-变压器组继电保护的调试，是调试⼯作中的重要环节，是整个调试⼯程中不可缺少的重要⼯作之⼀。

下⾯以⼀台机组调试为例，讲述调试⼯程的过程。

这⾥主要讲调试⼯作，许多⼯作前必须的⼿续在这⾥简化了，如现场⼯作票、危险点分析及其他必要的⼿续等。

⼀、现场应具备的条件1.设备已到，包括继电保护及各种安全⾃动装置。

电缆可以暂时不要求⼀定接好，可以先做保护装置的整定试验。

2.现场的直流电源即蓄电池已经完成安装、调试，具备使⽤条件，包括交流电源。

3.图纸及装置说明书等已准备好，保护定值可以先使⽤临时定值调试，待正式定值下发后再重新整定。

4.仪器、仪表。

⼆、⼯作顺序（⼀）⼚⽤系统受电新建电⼚的⾸要⼯作是⼚⽤系统受电。

因此，电⽓⼆次专业第⼀个主要的⼯作是升压站保护的调试，包括线路保护、母差保护、起备变保护等。

此外，⼚⽤电保护的设备的调试及热⼯DCS系统的调试⼯作也应同步进⾏。

上述保护的调试，可以按照装置本体、回路查线、整组传动、投⼊运⾏等⼏个步骤进⾏1.装置本体整定试验：依据保护定值单，对装置进⾏整定试验。

由于是基建调试，装置的试验必须按照全部校验的步骤进⾏。

所有该做的项⽬必须做，不能漏项，并做完整的记录。

2.⼆次回路查线：事先对保护的图纸进⾏必要的审核，检查图纸的正确性。

如果图纸有错误，与设计部门协商，出具变更单。

查线要按照正确的图纸进⾏。

回路原理、电缆安装位置（端⼦排）均应保证正确3.保护传动：查线结束后，对断路器及隔离开关本体进⾏就地传动，包括断路器本⾝的各种功能，防跳、⾮全相、储能、压⼒闭锁、回路联锁等。

应注意⾮全相时间的整定。

本体传动正确后，⽤保护带断路器传动，传动过程中注意信号回路是否正确，集控室信号反映应与保护传动项⽬⼀致，应仔细核对。

特别注意保护压板的正确性。

标识要与所传动的保护⼀致。

传动时每⼀套保护都要带开关进⾏传动。

包括线路、母差、变压器等保护。

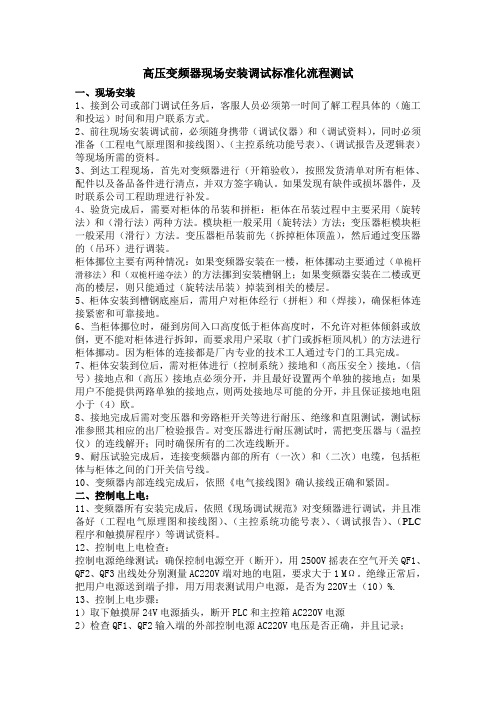

高压变频器现场安装调试标准化流程测试一、现场安装1、接到公司或部门调试任务后，客服人员必须第一时间了解工程具体的（施工和投运）时间和用户联系方式。
