电气控制设备现场调试方法及步骤

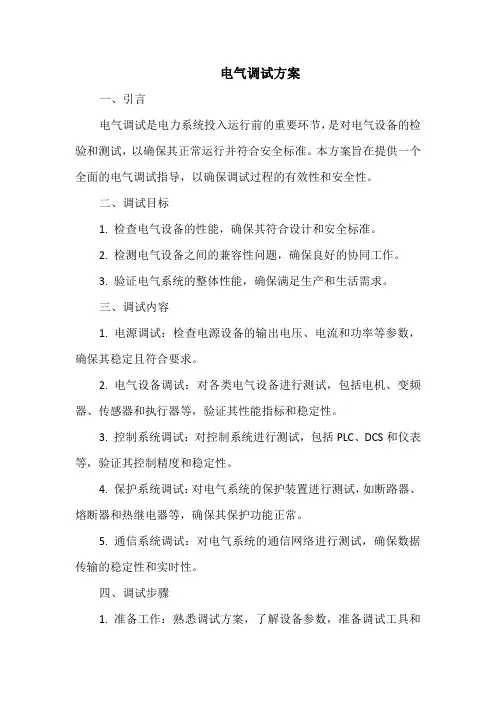

电气调试方案一、引言电气调试是电力系统投入运行前的重要环节，是对电气设备的检验和测试，以确保其正常运行并符合安全标准。

本方案旨在提供一个全面的电气调试指导，以确保调试过程的有效性和安全性。

二、调试目标1. 检查电气设备的性能，确保其符合设计和安全标准。

2. 检测电气设备之间的兼容性问题，确保良好的协同工作。

3. 验证电气系统的整体性能，确保满足生产和生活需求。

三、调试内容1. 电源调试：检查电源设备的输出电压、电流和功率等参数，确保其稳定且符合要求。

2. 电气设备调试：对各类电气设备进行测试，包括电机、变频器、传感器和执行器等，验证其性能指标和稳定性。

3. 控制系统调试：对控制系统进行测试，包括PLC、DCS和仪表等，验证其控制精度和稳定性。

4. 保护系统调试：对电气系统的保护装置进行测试，如断路器、熔断器和热继电器等，确保其保护功能正常。

5. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。

四、调试步骤1. 准备工作：熟悉调试方案，了解设备参数，准备调试工具和安全防护用品。

2. 电源调试：检查电源设备的各项参数，并记录在案。

3. 电气设备调试：根据设备类型和规格，逐一进行测试并记录结果。

4. 控制系统调试：对控制系统的控制精度和稳定性进行测试，并记录结果。

5. 保护系统调试：对电气系统的保护装置进行测试，确保其正常工作。

6. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。

7. 整体性能测试：在完成各部分调试后，进行整体性能测试，以验证电气系统的整体性能。

五、调试安全措施1. 确保调试人员具备相应的技术能力和操作经验。

2. 在调试过程中，应遵循相关安全规定和操作流程。

3. 对危险区域和设备应设置明显的警示标志和防护措施。

4. 在调试过程中，应保持与相关人员的有效沟通，避免因误解或信息不畅导致的安全事故。

5. 在调试过程中，应定期对设备进行检查和维护，确保其始终处于良好状态。

电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行，符合设计要求，并确保设备性能稳定、安全可靠。

通过电气调试，可以及时发现和解决设备在安装过程中存在的问题，确保设备在投入运行时的安全性能和稳定性。

二、调试范围电气调试的范围包括但不限于以下内容：1. 高压电气设备：如变压器、高压开关柜、避雷器等；2. 低压电气设备：如低压开关柜、电动机控制中心等；3. 电缆及电线：包括电源线路、控制线路、信号线路等；4. 继电保护装置：如继电器、电流互感器、电压互感器等；5. 自动化控制系统：如PLC控制系统、DCS控制系统等。

三、调试流程电气调试流程一般包括以下几个步骤：1. 准备工作：检查设备安装是否完成，核对设备清单，确保设备型号、规格符合设计要求；准备好调试工具和仪器，制定调试计划和安全措施。

2. 单体调试：对单个电气设备或部件进行调试，如变压器、电动机等。

检查设备的外观、接线是否正确，测试设备的绝缘电阻、耐压试验等。

3. 局部调试：对部分电气系统进行调试，如配电系统、控制系统等。

检查系统内的设备连接、功能是否正常，测试系统的保护功能、控制逻辑等。

4. 整体调试：对整个电气系统进行联动调试，测试系统在正常工况和异常工况下的性能表现，评估系统的稳定性和可靠性。

5. 验收与移交：根据调试结果填写验收报告，移交相关资料，确保设备正常运行后可以安全投入使用。

四、调试方法与注意事项电气调试的方法与注意事项如下：1. 使用合适的调试工具和仪器，确保测试准确可靠；2. 严格按照操作规程进行调试，避免发生意外事故；3. 在调试过程中注意观察设备的运行状态和参数变化，及时发现和解决问题；4. 对于关键设备和重要环节，需要进行反复调试和验证，确保设备性能稳定可靠；5. 对于具有危险性的设备和区域，应采取必要的安全措施，确保调试人员的安全；6. 在调试过程中应注意保护设备的完好性和环境卫生，避免对设备和环境造成不必要的损坏和污染；7. 对于调试过程中发现的问题和故障，应及时记录和处理，并进行分析和总结，为今后的设备维护和管理提供参考。

电气调试施工方案1一、项目概述本文档旨在阐述电气调试施工方案1，旨在确保电气设备在施工过程中顺利运行，并达到设计要求。

电气调试是整个施工工程中至关重要的一部分，关系到设备的安全、正常运行以及工程的整体质量。

二、调试前准备1.理清施工图纸，确保了解每个电气设备的位置、型号、安装要求等；2.确保所有设备已经安装完成，并且能够正常供电；3.准备好调试所需的工具和仪器，包括万用表、电压表、电流表等；4.检查接线情况，确保接线正确并符合设计要求；5.制定详细的调试计划，包括测试步骤、测试方法、测试标准等。

三、调试步骤1.检查接地情况–使用电阻表检查设备的接地情况，确保接地电阻符合规定。

2.检查供电线路–用电压表检测供电线路的电压，确保电压稳定，并符合设计要求。

3.设备功能性测试–逐个开启电气设备，检查其功能是否正常，包括电机运转、开关功能等。

4.安全保护装置测试–测试设备的安全保护装置是否有效，包括漏电保护器、过载保护器等。

5.性能测试–检测设备的工作性能是否符合设计要求，包括效率、功率因素等。

四、调试记录与报告1.在调试过程中，需详细记录每个设备的测试结果，包括参数数据、测试时间等；2.若发现问题，需立即停止操作，记录问题现象，并提出解决方案；3.调试完成后，整理调试记录，撰写调试报告，包括调试过程、结果、问题与解决方案等。

五、安全注意事项1.操作人员需穿戴好安全防护装备，遵守操作规程，确保人身安全；2.在操作过程中，严禁将工具或手伸入设备内部，严防触电事故的发生；3.若发现异常情况，应及时停止工作，汇报给负责人处理。

六、总结电气调试是电气工程中非常重要的一个环节，需要认真对待。

通过本文中所述的电气调试施工方案1，可以提高电气设备的可靠性和安全性，确保工程顺利进行。

在实际操作中，操作人员需严格按照标准操作流程进行，确保调试过程的顺利进行。

10KV电气设备调试方案4.3 调试方法高压系统电气调试流程如下：1.调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。

清理施工现场，规范照明、安全、应急措施。

保证试验人员、安全人员和管理人员的通讯畅通。

2.设备检查：核查现场设备的规格、型式、容量、电压等级等项目。

检查运输、安装过程中设备有无损伤，并做好记录。

解除运输过程中的临时固定措施，清除柜内除湿袋等异物。

3.配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。

检查控制回路、信号回路的绝缘，不良者应采取干燥措施。

检查、确认接地装置的安装应符合规范要求。

4.施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。

确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。

5.直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。

调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。

直流盘内引入正式或临时电源，建立直流电源系统。

6.保护继电器检验及整定：采用微机继电保护器进行检验和整定。

调试方法如下：检查保护器外观并且确定型号和图纸要求一致；检查电源等级和接地要符合保护器要求；检查并确定电流线、电压线、信号线在端子上正确连接；使用微机继电保护试验仪进行功能检查；用笔记本电脑按设计逻辑要求连接各功能元件，使用微机继电保护试验仪进行单相或三相的整组试验；把微保器的通讯接口和后台计算机连接好，输入应用软件和程序，通讯接口调试完成后，在开关柜上进行整组试验，后台进行观察，直到信号反应正确；调试结束。

7.电力变压器调试：调试方法如下：准备试验电源和仪表；检查变压器瓷瓶、器身的清洁情况，检查是否有漏油现象，检查外壳是否有裂纹或损坏。

删除了段落“CT、PT、变压器、避雷器、断路器、过电压吸收装置等单元试验”和“图纸校对配线检查”这两个内容明显有问题的段落。

同时，对于每个小节的文字进行了简化和修改，使之更加易读易懂。

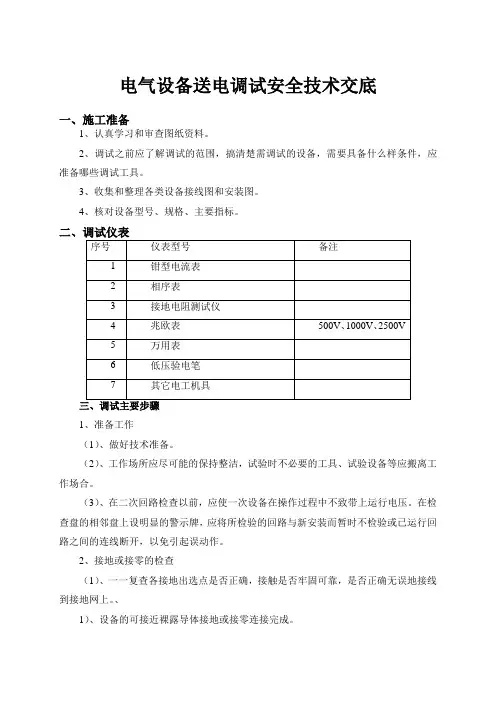

电气设备送电调试安全技术交底一、施工准备1、认真学习和审查图纸资料。

2、调试之前应了解调试的范围，搞清楚需调试的设备，需要具备什么样条件，应准备哪些调试工具。

3、收集和整理各类设备接线图和安装图。

4、核对设备型号、规格、主要指标。

1、准备工作（1）、做好技术准备。

（2）、工作场所应尽可能的保持整洁，试验时不必要的工具、试验设备等应搬离工作场合。

（3）、在二次回路检查以前，应使一次设备在操作过程中不致带上运行电压。

在检查盘的相邻盘上设明显的警示牌，应将所检验的回路与新安装而暂时不检验或已运行回路之间的连线断开，以免引起误动作。

2、接地或接零的检查（1）、一一复查各接地出选点是否正确，接触是否牢固可靠，是否正确无误地接线到接地网上。

、1）、设备的可接近裸露导体接地或接零连接完成。

2）、接地点应与接地网连接，不可将设备的机身或电机的外壳代地使用。

3）、各设备接地点应接触良好，牢固可靠且标识明显。

要接在专为接地而设置的螺栓上，不可用管卡子等附属物为接地点。

4）、接地线走向合理，不要置于碰伤和砸断之处。

5）、禁止一根导线做各处的串联接地。

6）不允许将一部分电气设备金属外壳采用保护接地，将另一部分电气设备金属外壳采用保护接零。

（2）、柜（屏、台、箱、盘）接地或接零检查1）、装有电气可开启门，门和框架的接地端子应用裸编制铜线连接，且有标识。

2）、柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）保护导体最小截面积不应小于规范要求。

3）、照明箱（盘）内，应分别设置零线和保护地线汇流排，零线和保护地线经汇流排配出。

（3）、明敷接地干线，延长度方向，每段为15～100MM，分别涂以黄色和绿色相同的的条纹。

，（4）、测试接地装置的接地电阻值必须符合设计要求。

3、二次接线的检查（1）、柜内检查1）、依据施工设计图纸及变更文件，核对柜内的元件规格、型号，安装位置应正确。

2）、柜内两侧的端子排不能缺少。

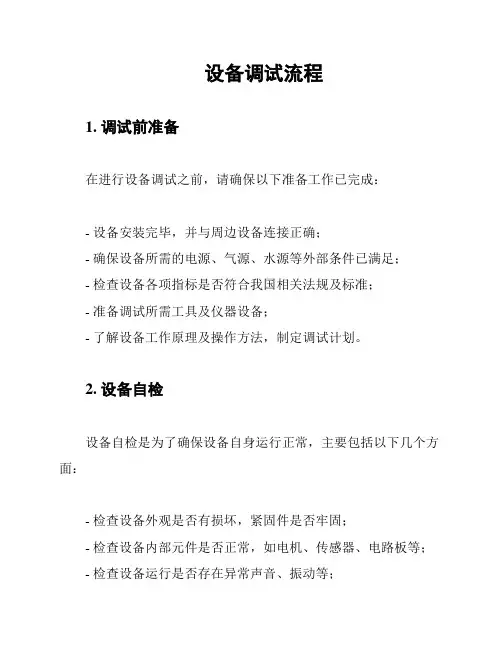

设备调试流程1. 调试前准备在进行设备调试之前，请确保以下准备工作已完成：- 设备安装完毕，并与周边设备连接正确；- 确保设备所需的电源、气源、水源等外部条件已满足；- 检查设备各项指标是否符合我国相关法规及标准；- 准备调试所需工具及仪器设备；- 了解设备工作原理及操作方法，制定调试计划。

2. 设备自检设备自检是为了确保设备自身运行正常，主要包括以下几个方面：- 检查设备外观是否有损坏，紧固件是否牢固；- 检查设备内部元件是否正常，如电机、传感器、电路板等；- 检查设备运行是否存在异常声音、振动等；- 检查设备各项参数设置是否正确；- 如有必要，对设备进行空载运行，观察设备运行状态。

3. 调试步骤设备调试一般分为以下几个步骤：3.1 静态调试静态调试主要检查设备在静态状态下的各项性能指标，包括：- 检查设备各部件间隙是否合适，调整至最佳状态；- 检查设备各连接部位是否牢固，防止松动；- 检查设备电气系统是否正常，如电源、开关、保险丝等；- 检查设备控制系统是否正常，如传感器、执行器等；- 检查设备各参数设置是否正确，进行必要的调整。

3.2 动态调试动态调试是在设备运行状态下进行的调试，主要检查设备在动态运行过程中的性能指标，包括：- 观察设备运行是否平稳，是否存在异常振动；- 观察设备运行是否达到设计速度和精度要求；- 观察设备在运行过程中是否存在泄漏、磨损等现象；- 观察设备运行过程中各项参数是否稳定；- 对设备进行负载运行，观察设备在负载状态下的性能表现。

3.3 性能测试性能测试是为了验证设备在实际运行中是否达到预期性能指标，主要包括：- 测试设备各项功能是否正常，如输入、输出、报警等；- 测试设备在各种工况下的性能表现，如不同温度、湿度等；- 测试设备在长时间运行过程中的稳定性，如连续运行 24 小时以上；- 对比设备实际性能与设计指标的差距，分析原因并进行优化。

4. 调试记录在设备调试过程中，应详细记录以下信息：- 调试时间、地点、人员；- 调试过程中发现的问题及解决方法；- 设备各项性能指标实测数据；- 设备实际性能与设计指标的对比分析；- 调试后的设备运行状态及存在的问题。

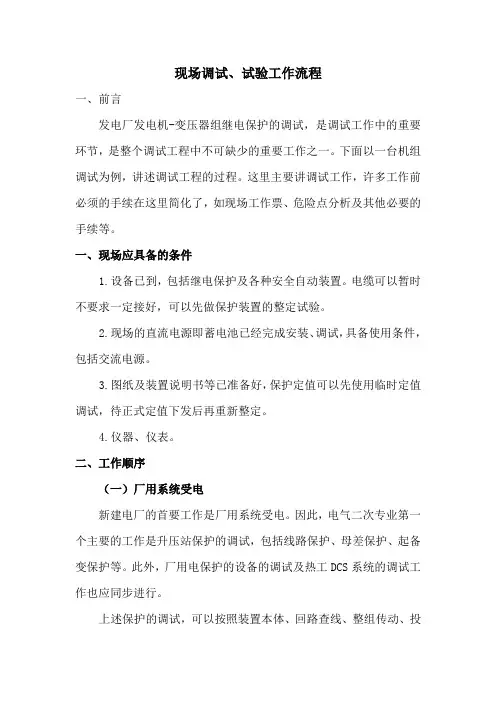

现场调试、试验工作流程一、前言发电厂发电机-变压器组继电保护的调试，是调试工作中的重要环节，是整个调试工程中不可缺少的重要工作之一。

下面以一台机组调试为例，讲述调试工程的过程。

这里主要讲调试工作，许多工作前必须的手续在这里简化了，如现场工作票、危险点分析及其他必要的手续等。

一、现场应具备的条件1.设备已到，包括继电保护及各种安全自动装置。

电缆可以暂时不要求一定接好，可以先做保护装置的整定试验。

2.现场的直流电源即蓄电池已经完成安装、调试，具备使用条件，包括交流电源。

3.图纸及装置说明书等已准备好，保护定值可以先使用临时定值调试，待正式定值下发后再重新整定。

4.仪器、仪表。

二、工作顺序（一）厂用系统受电新建电厂的首要工作是厂用系统受电。

因此，电气二次专业第一个主要的工作是升压站保护的调试，包括线路保护、母差保护、起备变保护等。

此外，厂用电保护的设备的调试及热工DCS系统的调试工作也应同步进行。

上述保护的调试，可以按照装置本体、回路查线、整组传动、投入运行等几个步骤进行1.装置本体整定试验：依据保护定值单，对装置进行整定试验。

由于是基建调试，装置的试验必须按照全部校验的步骤进行。

所有该做的项目必须做，不能漏项，并做完整的记录。

2.二次回路查线：事先对保护的图纸进行必要的审核，检查图纸的正确性。

如果图纸有错误，与设计部门协商，出具变更单。

查线要按照正确的图纸进行。

回路原理、电缆安装位置（端子排）均应保证正确3.保护传动：查线结束后，对断路器及隔离开关本体进行就地传动，包括断路器本身的各种功能，防跳、非全相、储能、压力闭锁、回路联锁等。

应注意非全相时间的整定。

本体传动正确后，用保护带断路器传动，传动过程中注意信号回路是否正确，集控室信号反映应与保护传动项目一致，应仔细核对。

特别注意保护压板的正确性。

标识要与所传动的保护一致。

传动时每一套保护都要带开关进行传动。

包括线路、母差、变压器等保护。

4.电流互感器、电压互感器极性确认：俗称“点极性”。

电气控制柜的调试步骤1.检查电气控制柜的安装和接线，确保柜体牢固，接线正确，无短路和接触不良等问题。

确认所有连接器和插头都已插入正确位置，并确保它们稳固可靠。

2.对电气控制柜进行初步检查，并检查所有接线和连接器。

使用万用表或电气测试设备，测量电气控制柜内各个电源和信号线的电压、电流和电阻。

确保所有电源都是符合要求的。

3.确认电气控制柜内安装的所有电气设备都合适并正确。

检查设备的型号和规格是否符合工程要求，并确保其安装位置和接线正确。

检查各个设备的连接器和插头，确保它们稳固可靠。

4.排除电气控制柜内可能存在的故障，如短路、接触不良、绝缘失效等。

使用电源供电或具有自检功能的设备，逐个检查各个电器元件和电气设备的工作状态。

通过观察指示灯、测量仪表的数值和声音信号等方法，判断设备是否正常工作。

5.逐步联调和调试电气控制柜内的各个电器元件和电气设备。

根据系统的工作原理和功能要求，按照预定的顺序逐个调试，确保每个设备都能正常工作。

在此过程中，通过观察和测量，调整电器元件和电气设备之间的连接和电气参数，以实现所需要的工作效果。

6.对电气控制柜的保护设备进行测试和调试。

包括过载保护、短路保护、接地保护等。

通过确定保护装置的额定值和设定值，确保它们的触发和恢复时间符合要求。

同时，根据实际情况调整保护装置的设定值，以保证系统的安全和可靠性。

7.测试和调试电气控制柜的控制系统。

包括控制逻辑、信号传输和处理等。

通过在触摸屏、面板和仪表上操作，或通过远程通信系统控制柜内的设备，测试系统的各种控制功能。

确保控制系统能够准确地感知输入信号，正确地判断和执行控制逻辑，并正确地输出控制信号。

8.对整个电气控制柜系统进行全面测试和调试。

包括对整个系统的功能和性能进行综合测试。

通过运行各种测试用例和场景，模拟实际工作情况，验证系统的稳定性、可靠性和安全性。

在测试过程中，记录并分析各种测试数据和异常情况，找出问题的原因并进行修复。

9.对电气控制柜进行最终验收和调试。

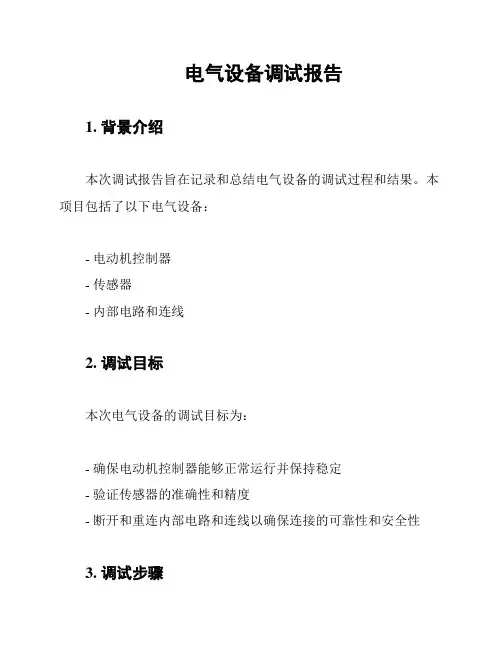

电气设备调试报告1. 背景介绍本次调试报告旨在记录和总结电气设备的调试过程和结果。

本项目包括了以下电气设备：- 电动机控制器- 传感器- 内部电路和连线2. 调试目标本次电气设备的调试目标为：- 确保电动机控制器能够正常运行并保持稳定- 验证传感器的准确性和精度- 断开和重连内部电路和连线以确保连接的可靠性和安全性3. 调试步骤3.1 电动机控制器调试首先，对电动机控制器进行了以下调试步骤：1. 确保电动机控制器的供电正确连接，并进行了电压和电流测试，验证其工作电压范围和额定电流。

2. 配置电动机控制器的参数，根据需求设置转速和扭矩等参数。

3. 运行电动机控制器并观察其工作状态，确保没有异常噪音或过热现象。

3.2 传感器调试接下来，对传感器进行了以下调试步骤：1. 确保传感器的信号线正确连接并与电动机控制器相连。

2. 测量传感器输出的电信号，并与设备要求的范围进行比较。

3. 进行不同工况下的测试，确保传感器能够准确读取不同参数。

3.3 连线和内部电路调试最后，对连线和内部电路进行了以下调试步骤：1. 检查电路连接和连线，确保没有松动或接触不良的情况。

2. 运行设备，并观察设备是否能够正常工作，以及是否存在电路或连线故障的迹象。

3. 断开和重连内部电路和连线，以确保连接的可靠性和安全性。

4. 调试结果经过以上调试步骤，我们得出了以下调试结果：- 电动机控制器能够正常运行，并且在各种工况下保持稳定。

- 传感器准确读取并输出了符合要求的信号。

- 连线和内部电路连接可靠，并未发现故障或异常情况。

5. 结论在本次电气设备的调试过程中，我们有效地验证了电动机控制器、传感器和内部电路的功能和性能。

经过调试，我们确认这些电气设备符合设计要求并能够正常工作。

在未来的使用和维护过程中，我们建议定期对这些设备进行检测和调试，以确保其长期稳定运行。

以上为本次电气设备调试报告的内容。

如有任何疑问或需进一步讨论，请随时与我们联系。

《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。

为了确保变电站电气设备的正常运行，提高供电可靠性，需要对变电站的电气设备进行全面的调试和记录。

本次调试记录方案旨在规范变电站电气设备调试过程，明确调试步骤和要求，确保调试结果的准确性和可靠性。

二、施工步骤1. 调试前准备（1）熟悉设备图纸和技术资料，了解设备的性能和参数。

（2）准备调试所需的仪器仪表和工具，如万用表、示波器、兆欧表等。

（3）检查调试现场的安全设施和环境条件，确保调试工作的安全进行。

2. 变压器调试（1）测量变压器的绕组直流电阻，检查各绕组的电阻值是否符合要求。

（2）进行变压器的变比测量，核对变压器的变比是否与铭牌相符。

（3）测量变压器的绝缘电阻，包括绕组对地、绕组间的绝缘电阻。

（4）进行变压器的空载试验，测量变压器的空载电流和空载损耗。

（5）进行变压器的负载试验，测量变压器的负载电流和负载损耗。

3. 高压开关柜调试（1）检查高压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。

（2）进行高压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。

（3）进行高压开关柜的工频耐压试验，检验开关柜的绝缘强度。

（4）检查高压开关柜的二次回路，确保二次回路接线正确，信号指示准确。

（5）进行高压开关柜的断路器调试，包括断路器的分合闸时间、同期性等参数的测量。

4. 低压开关柜调试（1）检查低压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。

（2）进行低压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。

（3）检查低压开关柜的二次回路，确保二次回路接线正确，信号指示准确。

（4）进行低压开关柜的断路器调试，包括断路器的分合闸时间、脱扣器动作电流等参数的测量。

5. 继电保护装置调试（1）检查继电保护装置的外观和接线，确保装置的外观完好，接线正确。

（2）进行继电保护装置的定值校验，核对保护定值是否与设计要求相符。

电气设备控制系统的安装与调试电气设备控制系统的安装与调试是一个非常重要的环节，其质量直接影响设备的使用效果和使用寿命。

本文将从设备安装前的准备工作、现场布线、安装电气控制柜、设备调试等方面进行分析和说明。

一、设备安装前的准备工作1. 检查设备现场布置情况，确定电气控制柜的安装位置和控制线路的布置方案，确保现场布置符合设备要求。

2. 查看电源电压，确定设备电气控制柜的额定电源电压。

3. 检查现场环境，确保安装环境干燥、通风，并且环境温度符合设备要求。

4. 确定设备的接地方案，确保设备接地可靠。

二、现场布线1. 根据设备控制线路图确定现场布线方案。

2. 安装控制电缆及电缆桥架，注意保持线缆的整齐、美观，避免弯曲或挤压。

3. 接线端子应紧固有序，避免存在松动、跨线等现象。

三、安装电气控制柜1. 按电气控制柜布局图进行布线、安装及地线接地，确保控制柜内部布线整洁、接线可靠。

2. 接线前应先检查控制柜内部电气元件安装位置，如断路器、接触器、继电器等，确保安装正确无误。

3. 接线时应确保电气控制柜内无电，避免发生电击等意外事故。

4. 接线完成后，应进行外观检查，确保电气控制柜外表美观、工整，无杂物无尘土，缺陷或损坏情况。

四、设备调试设备调试是非常重要的一步，需要严格按照操作步骤进行，以减少设备运行过程中出现问题的概率。

1. 设备启动前，应先进行线路检查，以确保控制柜内部所有配电线路都已经接地、紧固，避免存在短路或者安全隐患。

2. 根据设备的运行程序进行设备运行测试，以确保设备能够按照程序正常运行。

3. 设备启动后，要注意观察设备运行情况，如有异常情况应及时进行处理。

4. 设备模块调试时，要先进行模块的导线连通和模块接口的接线，确保每个模块之间连接正确可靠。

5. 调试过程中不要让任何人进入设备操作区，以确保安全。

6. 每次调试结束后应清理现场，注意存储各种电线电缆，避免乱放乱堆。

总之，电气设备控制系统的安装和调试非常重要，需要按照操作规程严格进行操作，以确保设备运行稳定、安全可靠。

电气设备控制系统的安装与调试电气设备控制系统是现代工业生产中必不可少的一部分，它能够监控和控制各种电气设备，保障生产线的正常运行。

安装与调试是电气设备控制系统投入使用前的重要环节，下面我们来介绍一下电气设备控制系统的安装与调试流程。

一、安装前的准备工作1.确定安装位置：根据生产线的具体情况和工艺要求，确定电气设备控制系统的安装位置，保证设备安装后的布局合理，并且方便日后的维护和操作。

2.准备设备及工具：准备好需要安装的控制系统设备，包括主控制柜、PLC、变频器、接线端子等，同时准备好所需的安装工具和材料。

3.检查设备完整性：检查所购买的设备是否完整，若有损坏或遗漏，及时联系供货商解决。

4.制定安装计划：根据设备安装的具体情况和技术要求，制定详细的安装计划，包括安装步骤、安装人员及时间安排等。

二、安装过程1.安装控制柜：首先安装主控制柜，确认柜体水平并且固定牢固，接通地线并接好电源线。

2.安装PLC及相应模块：根据设备布置图，按照正确的位置安装PLC及相应模块，确保正确接线并牢固固定。

3.安装变频器及控制面板：根据实际情况，安装变频器及控制面板，连接好控制线路，做好固定和接地工作。

4.接线及接地：按照电气原理图的要求，对各个设备进行接线和接地，确保接线准确牢固，并且接地稳定可靠。

5.系统联调：安装完成后，需要进行电气系统的联调，确保各个设备之间的信号传输正常，并且可以实现联动控制。

6.设备调试：完成联调后，对各个设备进行单独调试，包括PLC逻辑程序的编写和调试，变频器参数的设置及控制功能测试等。

三、调试及验收1.系统调试：对整个电气设备控制系统进行系统调试，确保系统的稳定性和可靠性。

2.功能测试：对各个设备进行功能测试，按照生产线的实际工艺要求，模拟各种情况，测试设备的各项功能。

3.验收测试：对电气设备控制系统进行全面的验收测试，包括主控制柜的运行状态、PLC程序的执行情况、变频器的工作稳定性等。

工作期间现场安装与调试指南在工程领域中，现场安装与调试是一项至关重要的任务。

它涉及到对设备、机械及各种系统的正确安装和调试，以确保其正常运行和最佳性能。

本文将探讨一些关键的步骤和技巧，帮助你顺利完成现场安装与调试工作。

1.准备工作在进入现场之前，你需要做一些充分的准备工作。

首先，了解所需的设备和材料清单，确保你已经准备好了所需的工具和备件。

其次，熟悉相关的安装和调试程序，并清楚地了解所涉及的标准和规范。

2.现场勘测与准备在实际的现场安装与调试之前，进行现场勘测是至关重要的。

仔细查看现场环境，确保安装位置符合设计和要求。

同时，检查所有的现场条件，例如供电和设备连接情况，确保一切都处于可用状态。

3.设备安装设备安装是整个工作的核心部分。

在进行安装之前，确保你对设备结构和布局有一个清晰的理解。

根据安装图纸和说明书，安装设备的各个部件。

这可能涉及到提升、定位和固定设备。

确保设备的安装牢固可靠，以防止任何意外情况发生。

4.设备调试设备调试是安装工作的下一步。

在进行调试之前，仔细检查每个连接点和设备。

确保所有连接紧固，并进行初步电气和机械测试。

根据设备的调试步骤，逐步进行测试和调整。

这包括对传感器、控制器、电路和设备开关等的测试。

确保各个系统之间的联动是正常的，并进行必要的校准和校验。

5.安全和环境保护在进行现场安装与调试时，安全和环境保护始终是重要的考虑因素。

确保你和你的团队遵循现场安全规则和程序。

为工作区域划定边界，保持整洁和有序。

在完成工作后，清理现场，妥善处理废弃物和材料。

6.文件记录和汇报在整个过程中，维护良好的记录非常重要。

记录你所进行的所有测试、调整和校准。

同时，记录相关的观察和发现。

这些记录将成为今后工作和维护的有用参考。

此外，及时向相关人员提交汇报，包括完成的工作和潜在的问题。

总结现场安装与调试是一项复杂的任务，需要仔细的计划和执行。

通过准备工作、现场勘测、设备安装、设备调试、安全和环境保护以及文件记录和汇报等步骤，能够帮助确保顺利的完成工作。

电气设备调试、试验记录引言电气设备调试与试验是确保设备正常运行和平安性的关键步骤。

本文档记录了电气设备调试和试验的过程、结果和问题解决方法。

通过这些记录，可以追踪和评估设备的性能，确保设备按照预期要求工作。

1. 设备信息•设备名称：XXX•型号：XXX•制造商：XXX•供电电压：XXX•频率：XXX•能源类型：XXX2. 调试环境•地点：XXX•日期：XXX•调试人员：XXX•监测设备：XXX3. 调试步骤1.设备接线：根据设备制造商提供的接线图，正确连接设备的电源和控制线路。

2.设备启动：翻开电源，启动设备，观察设备的启动过程，并记录任何异常情况。

3.设备校准：根据设备手册，进行设备的校准调整，以确保设备读数的准确性。

4.测试点设置：根据需要，在设备上设置测试点，以便进行后续的电气参数测试。

5.电气参数测试：使用适宜的测试设备，对设备的电压、电流、功率等参数进行测试，并记录测试结果。

6.运行测试：将设备置于正常运行状态，并进行长时间的运行测试，观察设备的性能和稳定性。

4. 试验结果根据以上的调试步骤，得到了如下的试验结果：1.设备启动正常，无任何异常情况。

2.经过校准调整后，设备的读数准确可靠。

3.设备的电压、电流、功率等参数在正常范围内。

5. 问题与解决在调试和试验过程中，遇到了一些问题，并采取了以下解决方法：1.问题1：设备启动时出现异常情况。

解决方法：检查电源和控制线路的连接是否正确，并重新启动设备。

经过检查发现电源线松动所导致的问题，重新连接后设备正常启动。

2.问题2：设备读数不准确。

解决方法：根据设备手册，进行设备的校准调整。

经过校准调整后，设备的读数准确可靠。

3.问题3：设备的电流过大。

解决方法：检查设备的负载情况，并调整设备的工作模式。

通过减小负载和调整设备参数，成功降低了设备的电流。

6. 总结通过本次电气设备调试和试验，我们成功地验证了设备的正常运行和性能。

设备启动正常，读数准确可靠，各项电气参数在正常范围内。

电气设备安装及调试方案一、引言电气设备的安装与调试是确保电气设备能够正常运行的重要环节。

本方案将详细介绍电气设备的安装与调试步骤，并结合实例进行说明，旨在保证电气设备的安全可靠运行。

二、设备安装1.设备基础安装根据设备安装图纸，在指定位置浇注混凝土基础。

基础的强度应根据设备的重量和使用环境来确定。

2.设备固定安装将设备安装在基础上，根据设备安装图纸使用螺栓、垫片等固定设备。

确保设备固定牢固，不发生晃动。

3.设备接线根据设备的电气接线图和维护手册，进行设备的电气接线工作。

确保接线正确，不发生短路或接触不良的情况。

4.安装附件根据设备的相关要求，安装附件，如传感器、按钮、指示灯等辅助设备。

三、设备调试1.外观检查检查设备表面是否有明显的损伤或破损，如有需要进行修复或更换。

同时检查设备的标识是否清晰可见。

2.线路检查通过测量设备的电气参数，如电压、电流、频率等，对设备的电路进行检查。

如发现异常，需要进行修复或调整。

3.功能检测按照设备的使用说明书，对设备的各项功能进行检测。

如开关控制、报警功能、运行模式等功能。

确保设备能够正常运行。

4.软件调试对于带有软件控制功能的设备，需进行相应的软件调试。

如PLC程序的载入、参数设置、通信调试等。

四、安全措施1.安全地执行在进行设备安装和调试过程中，应遵守相关安全操作规范，戴好相关防护用品，确保操作人员的人身安全。

2.设备接地根据设备的要求，进行设备接地，并确保接地电阻符合要求。

避免设备被雷击或漏电引发的安全问题。

3.备用电源在进行设备调试时，应保证有备用电源可供使用，以防止意外停电导致的意外损失。

4.测试仪器选择合适的测试仪器进行设备的检测工作，确保检测数据的准确性和可靠性。

五、案例分析以化工厂的电子秤设备安装和调试为例：1.设备安装：根据设备图纸，将电子秤安装在设备基础上，并使用螺栓、垫片等固定设备。

2.设备接线：根据电子秤的电气接线图和维护手册进行接线，确保接线正确无误。

电气调试流程及方案1、调试程序电气调试是本工程中的关键工序，设备安装工作基本完成后进入电气调试施工。

调试工作按以下程序进行：技术准备，熟悉图纸和设备说明书等技术文件；编制调试方案；仪器仪表准备；核对设备规格型号及外观检查；单元调试；系统模拟试验；送电单体试车；联锁试车。

为使电气装置满足设计及生产工艺要求，调试工作进行前组织调试人员学习相关的电气装置的原理，掌握其性能，从原理上作充分的施工准备，根据图纸和设备技术文件编制电控系统的调试方案。

设备的电气试验：试验项目和标准按现行国家标准要求进行。

当各项调试工作完成后做好变电所受电的各项准备工作。

受送电按以下程序进行操作，先推入小车，后送断路器的控制电源再合断路器。

停电时则与此相反。

每次操作都由指挥下达命令，并经监护人同意后进行操作。

送电前所有的断路器隔离开关均处于断开位置并与上一级变电所取得联系并办好相关手续。

受送电步骤：先母线受电，然后电压互感器受电，进行母线核相，之后进行变压器送电核相。

2、安装检查确认高压配电设备和电气室的低压设备安装和调试的中间交接确认如下：确认电气屏箱、变压器安装位置正确，设备编号标志完整正确，母线连接及相色正确，电气裸露部分相间及对地间距符合规定要求，电缆桥架分节间接地连接正确，电缆孔洞防火封堵符合要求。

设备及其内部元件包括高压绝缘子的外观检查，对缺件或破损件进行更换。

2.1、设备清点、核对根据单线系统图和电气原理图，检查各电气设备及内部元件的规格型号以及在本系统中的代号标志符合设计要求。

2.2、校线复查高压主母线及高压柜内分支母线目视检查，确认其回路连接符合电气原理图要求。

控制、检测、保护及信号回路（包括电气设备内的一次配线和由安装单位进行的电气设备间的电缆配线，即二次配线），均应使用校线器或万用表根据电气原理图进行配线校核。

对于电流互感器和电压互感器及其负载回路必须逐一校验。

蓄电池直流充电成套设备不作盘内校线。

校线包括对配线方式、电流回路导体截面、屏蔽及保护接地线的连接、接地线或接地导体截面的检查确认。

数控机床电气控制系统调试的方法数控机床电气控制系统调试方法包含了机床正常运行和各项功能测试。

在进行这些测试之前，需要首先了解数控机床电气控制系统的基本功能及结构，然后再参考具体的调试手册。

数控机床电气控制系统主要由数控装置、电气控制柜以及外围设备组成，其中数控装置是数控机床的核心部件，负责控制机床的各项运动。

因此，在进行数控机床调试的时候，需要将其与电气控制柜进行配合。

以下是数控机床电气控制系统调试方法的具体步骤：第一步：检查设备在进行调试之前，需要仔细检查各项设备，保证其符合要求、工作正常。

这些设备包括数控装置、电气控制柜以及机床本体等。

在检查设备的时候，要特别注意电气管路、电缆以及电气连接是否正确。

另外，还需要检查液压、气动及机械部分是否正常。

第二步：检查程序在进行数控机床调试之前，需要首先将程序进行检查，保证程序无误并可以正常运行。

程序检查需要针对具体的机床类型进行，但通常都需要检查主轴、进给、径向及轴向运动的参数是否正确。

此外，还需要对程序的每个部分进行精细的检查，尽量减少因程序错误引起的损失。

第三步：校准系统在进行数控机床调试之前，需要对数控系统进行校准。

校准主要是针对数控系统中的各类参数进行调整，以保证机床的精度和稳定性。

其中，数控系统的参数包括回零点、误差补偿、运动控制模式、加工模式等。

通过校准可以使调试后的机床具有更高的准确性。

第四步：进行试运行在完成前面的步骤之后，可以进行数控机床的初步试运行。

这一步需要根据不同的机床类型进行不同的操作。

一般来说，试运行主要包括工件的夹持、机床的自检、加工过程的模拟等步骤。

第五步：功能测试在完成初步试运行之后，需要对机床的各项功能进行测试。

这些测试包括进给速度、主轴转速、工件尺寸精度、表面质量、工艺加工能力等。

通过这些测试可以判定机床是否符合要求，并进行必要的调整和优化。

在进行数控机床电气控制系统调试的过程中，需要注意的是必须根据具体的机床类型进行操作，并且需要在专业人员的指导下进行。

电气设备安装调试的内容及方法步骤一、安装准备阶段：1.确定安装位置：根据设备的性质、尺寸和重量，选定合适的安装位置。

2.材料准备：准备所需的安装材料和工具，如电缆、接线端子、工具箱等。

3.现场检查：检查安装现场的环境条件，如温度、湿度、通风等是否符合要求。

4.设备检查：检查设备外观是否完好无损，各部件是否齐全。

二、设备安装阶段：1.将设备放置到预定位置：根据设备的尺寸和重量，采取适当的起吊、推进或滚动方法将设备放置到预定位置。

2.连接电源：根据设备的功率和电源的特点，进行合适的接线方法，如直接接线、插座接线或开关接线等。

3.安装接线端子：按照设计要求将电源、信号和控制线缆连接到接线端子上，并进行固定和绝缘处理。

4.安装配套设备：根据设计要求，安装配套设备，如控制柜、电线槽、支架等。

5.确保接地：对设备进行接地处理，保证设备的安全运行。

三、调试阶段：1.系统连接：根据设备的功能需求，按照设计图纸完成各系统之间的连接，包括电源、信号和控制线路等。

2.调整设备参数：按照设备技术资料和使用说明，调整设备的相关参数，如电压、频率、压力等。

3.配置控制系统：配置设备的控制系统，并进行相关设置，如PLC程序、人机界面等。

4.启动设备：按照启动顺序和程序启动设备，并进行相关测试，如设备自检、开关动作测试等。

5.运行试验：对设备进行试运行，观察设备的工作状态和运行指标是否正常，并进行相应的调整和优化。

四、验收阶段：1.运行试验：对设备进行全面的运行试验，包括负荷、温度、震动等各项指标的测试。

2.检查设备：对设备的外观、接线、标志等进行检查，确保设备的安全和完整。

3.调试报告：编写设备调试过程、结果和问题的详细报告，记录设备的运行参数和调整参数。

4.验收文件：组织整理验收过程中的各类文件和证明材料，形成完整的验收文件。

五、注意事项：1.安全优先：在安装调试过程中，一定要注意人身安全和设备的安全，切勿违反操作规程和安全规定。
