TD-LTE室内分布设计与建设关键问题

LTE室内分布系统的建设分析摘要：LTE即分时长期演进系统，在此基础上总结出LTE内分布系统网络规划建设性原则以及室内分布系统建设场景选择原则为克服LTE内干扰，保证室内信号覆盖强度，及网络建设模式，需要给出合适的室内分布系统规划思路，并着重分析研究以上几个关键性问题。

对不同场景下室内分布系统的建设给出不同的建议，同时决策出需要重点建设的网络覆盖区域。

本文主要关注LTE室内分布系统建设的天线类型，建设模式，覆盖链路预算和系统改造方案等几个方向，并提出相应的政策性建议。

关键词：LTE；室内分布系统；建设方案；建议前言：当前社会，智能手机的普遍，数据业务呈爆发式的增长，在家使用移动网络进行娱乐、办公等已经极其普遍，正是因为这些客户的需求有所转变，中国LTE网络建设高速发展。

LTE的工作频段相对比较高，其网络结构呈扁平化，引入MIMO、ICIC，链路自适应等技术，网络运营商应考虑使用一套可行的室内覆盖系统方案。

根据预测，百分之八十以上的数据业务都是发生在室内空间，相对于室外，室内的无线网络传播由于建筑结构等复杂情况，室内系统设计要考虑更多的因素。

1、LTE 技术LTE就是通常所说的3.9G，即准4G技术，被人们看作是3G向4G的过渡技术，该技术的下载能力达到了100 Mbps，根据实际组网以及终端能力限制，一般认为下行峰值速率为100Mbps，上行峰值速率为50 Mbps。

1.1 LTE 技术简述LTE是4G的主流技术，我国已经对三大运营商发放了4G牌照，将会在最大程度上推动 LTE技术的快速发展。

根据相关专家对3G技术的发展研究表明，世界上1/5的用户掌握着世界上4/5的业务量，业务量主要集中在少数人手中。

根据3G技术的发展经验来看，在今后的发展和应用过程中，LTE技术发展的主要部分应该是LTE室内分布系统的建设。

LTE技术中有几项比较重要的关键技术，包括空中接口物理层、OFDM（正交频分复用）、MIMO（多输入多输出）、高峰值传送输率、3GP-PLTE接入网等技术。

TD-LTE室内覆盖规划设计与建设方案探讨摘要：随着国民经济的发展，第四代移动通信网络的普及推广，TD-LTE在电信通信领域中展露出广阔的应用前景，是建设4G数字移动通信网络的关键。

同时，一般高速数据业务均产生在室内环境中，室内覆盖是TD-LIE网络建设重点与未来主要发展趋势。

因此，本文对TD-LIE网络的室内覆盖规划设计要点加以分析，并探讨建设方案，以期推动TD-LTE网络的发展。

关键词：TD-LTE网络；室内覆盖；规划设计；建设方案一、TD-LTE室内覆盖规划设计概述1.室内规划标准在我国电信通信领域发展过程中，TD-LTE与WLAN等若干种通信标准均得到广泛应用，且不同通信标准的适用业务类型、具体通信要求都有所不同。

其中，WLAN通信标准主要被用于提供WI-FI终端通信服务，如在指定区域内向智能移动设备提供互联网服务。

同时，在4G数字通信移动网络时代背景下，对TD-LTE网络的建设，可以大幅提高数据传输速度、频率利用率、改善信息传输质量。

在TD-LTE网络室内覆盖过程中，不同通信系统之间有可能产生干扰影响，唯有不同系统相互配合，方可达到预期通信要求。

因此，在TD-LTE室内规划覆盖设计环节中，设计人员应明确规划设计标准，如采取优化组网的方式，采取适当频率，尽可量消除不同通信系统之间产生的影响、保证系统相互配合。

同时，在必要情况下，采取电磁抗干扰措施。

此外，综合分析建筑室内空间、通信要求等因素，合理设置各项TD-LTE网络指标，为室内覆盖规划设计方案的制定提供参照，如室内覆盖率、切换成功率、接通率、小区吞吐量等等。

2.室内分布系统的主要类型根据网络建设要求及具体情况，选择适当的系统类型。

例如，以信号源、布线材料为主要依据，可将系统划分为以下类型。

（1）信号源分类。

在以信号源作为系统划分依据时，室内分布系统的主要类型包括：对RRU、BBU两种信源方式进行组合应用，形成全新的信号源，主要被用于3G数字移动通信网络当中，被称为分布式基站系统；建设若干数量的宏基站以及微基站，将其作为TD-LTE室内分布系统的信号源，这是一种传统的基站系统；对Femto以及PicoRRU进行组合应用，共同形成信号源，这一室内分布系统可以直接对指定室内区域进行网络覆盖，无需采取信号分布处理措施，这类系统被称作为微分布基站系统。

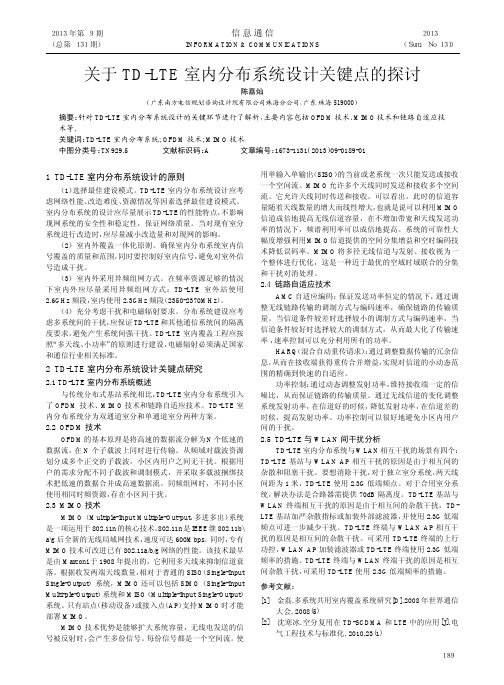

关于TD-LTE室内分布系统设计关键点的探讨陈嘉灿（广东南方电信规划咨询设计院有限公司珠海分公司，广东珠海519000）摘要：针对TD-LTE室内分布系统设计的关键环节进行了解析，主要内容包括OFDM技术、MIMO技术和链路自适应技术等。

关键词：TD-LTE室内分布系统；OFDM技术；MIMO技术中图分类号：TN929.5文献标识码：A文章编号：1673-1131（2013）09-0189-011TD-LTE室内分布系统设计的原则（1）选择最佳建设模式。

TD-LTE室内分布系统设计应考虑网络性能、改造难度、资源情况等因素选择最佳建设模式。

室内分布系统的设计应尽量展示TD-LTE的性能特点，不影响现网系统的安全性和稳定性，保证网络质量。

当对现有室分系统进行改造时，应尽量减小改造量和对现网的影响。

（2）室内外覆盖一体化原则。

确保室内分布系统室内信号覆盖的质量和范围，同时要控制好室内信号，避免对室外信号造成干扰。

（3）室内外采用异频组网方式。

在频率资源足够的情况下室内外应尽量采用异频组网方式；TD-LTE室外站使用2.6GHz频段，室内使用2.3GHz频段（2350-2370MHz）。

（4）充分考虑干扰和电磁辐射要求。

分布系统建设应考虑多系统间的干扰，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰。

TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。

2TD-LTE室内分布系统设计关键点研究2.1TD-LTE室内分布系统概述与传统分布式基站系统相比，TD-LTE室内分布系统引入了OFDM技术、MIMO技术和链路自适应技术。

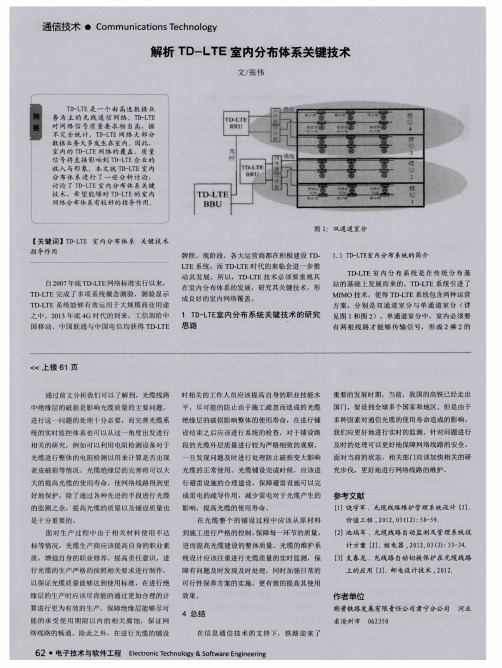

TD-LTE室内分布系统分为双通道室分和单通道室分两种方案。

2.2OFDM技术OFDM的基本原理是将高速的数据流分解为N个低速的数据流，在N个子载波上同时进行传输。

从频域对载波资源划分成多个正交的子载波，小区内用户之间无干扰。

题1：TD-LTE 室分系统中天线口功率一般设计为多大？LTE 室分天线口功率一般设置在10-15dBm（总功率）范围内，具体应该按照实际场景及站点特点来区分：1.对于地下室、商场等空旷区域或天线已经入户的等场景建议天线口功率设置在下限10dBm 左右；2.对于天线只能布放在走廊且结构较为复杂或者层高6 米左右的场景建议天线口功率设置在上限15dBm 左右；3.对于WLAN 受干扰场景可适当降低LTE 功率要求。

问题2：在LTE 室分系统合路建设中应该注意哪些问题？在LTE 室分系统合路建设中应该注意以下几点：1. 原有天线布放密度是否满足LTE 的覆盖需求，如果不符合则需要进行适当的改造增加天线进行覆盖；2. 原有天线、耦合器、合路器等器件是否满足LTE 的频段要求，特别需要检查站点的WLAN 合路器，重点关注合路器件的WLAN 系统与LTE 系统隔离度指标；3. 核对站点的天线口功率是否能满足LTE 的覆盖要求，特别是和GSM 合路的站点，由于二者的频段差异较大，前端和末端间相差能达到6-7dB（由于频段差异，100 米馈线900M 频段和2400M 频段的损耗相差5dB，末端天线至前端馈线长度达100-150米的话，功率损耗相差将达到6-7dB），这就需要在两个系统间取得一个相对的平衡点。

问题3：什么是LTE 室分系统中的鸳鸯线，会造成什么影响？LTE 室分系统中的鸳鸯线是指在双路建设的系统中，覆盖同一区域两路分布系统接的不是同一RRU 的两个通道，可参考下图所示：鸳鸯线会造成以下影响：●鸳鸯线导致覆盖同一区域的两路系统不是同一种信号，将导致不能实现空分复用的功能，影响系统的峰值性能；●鸳鸯线导致同一区域由两种不同且强度相近的信号进行覆盖，将导致该区域无主控小区，同频干扰严重，表现为SINR 值较低，且频繁切换。

问题4：LTE 的室分单双路建设对哪些指标有影响？各种时隙配比、MIMO 模式、终端能力等级下的速率是多少?TD-LTE 采用时分双工、上下行同频，上行无线信道质量可参考下行无线信道质量。

第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。

为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。

TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。

9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。

9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。

z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。

z呼叫阻塞要求无线信道呼损率不高于2％。

z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。

z服务质量数据业务的块差错率BLER小于10%。

浅谈高层建筑TD-LTE室内分布的设计与施工摘要：TD-LTE网络要在现有的2G、3G网络基础上建立，多系统共存干扰也是大家关心的问题。

室分天线点的布放间距，既是室分设计的基本问题，又是非常重要的问题。

在多系统合路的情况下，若能做到天线点布放间距合理，就可以达到既满足覆盖要求，又能有效利用室分投资的良好效果。

关键词：高层楼宇；TD-LTE网络；室内分布；设计中国移动的4G室分建设中，原则上使用E频段（2300MHZ-2370MHZ）与室外宏站异频的协同组网方式。

本文以某高层楼宇为例详细介绍高层楼宇内TD-LTE 室内分布的设计与施工情况。

1高层楼宇TD-LTE室分系统的设计总体要求为了保证TD-LTE室内分布系统的能达到良好的投资效果，能很好的解决室内盲区的信号覆盖问题，满足用户日益提高的需要，中国移动TD-LTE室内分布系统总体设计做出表1所示的要求：表1中国移动TD-LTE室内分布系统设计要求1.1设计内容中国移动室内分布系统选择是E波段2350MHZ-2370MHZ，载频带宽20M范围，与室外宏基站A、D、F波段异频组网。

1.2信源选择面对该大楼庞大的人流量，选择分布式基站系统作为信源，即（BBU+RRU）的方式。

由于4G流量业务的80%以上发生在室内场景，在设计信源的数量时，在保证信号强度的同时必须考虑容量，并对此作出设计冗余。

分布式基站的BBU 可以安装在移动的宏站机房或者接入网等有PTN传输设备的机房和接入网，分布式RRU根据室内分布的设计安装在弱电井等地方。

1.3馈线选择不同制式的信号由于占用频段的不同，在馈线中传播是损耗是不同的，馈线的型号的选择直接影响信源的效率。

1.4小区规划TD-LTE小区规划的依据：由于该项目是混凝±框架结构，可以根据混凝±楼层和墙壁的高隔离来划分不同小区。

在没有巧显阻隔而又需求不是很高的情况下可以做小区合并来减少切换和导频污染。

2室分天巧系统的规划与选择原則由于该大厦移动TD-LTE用户多需求大，对无线流量要求高，这求我们在建设室分天馈系统时选用双路模式。

室内场景TD-LTE信号覆盖分布系统设计浅析
室内场景下的TD-LTE信号覆盖分布是指在室内环境下，TD-LTE信号在各个区域的分布情况。

由于室内环境的干扰和信号衰减问题，室内信号的覆盖往往比室外信号更加复杂和困难。

室内场景TD-LTE信号覆盖分布系统设计需要考虑多个因素。

需要确定室内布局的形状和大小。

室内建筑物的形状和大小会影响信号的传输和衰减情况，进而影响室内信号的覆盖分布。

需要确定室内环境的材料和物体对信号的影响程度。

不同材料和物体对信号的衰减效果不同，例如混凝土墙面的衰减效果比玻璃窗大，办公家具也可能会阻碍信号的传播。

设计人员需要对室内材料和物体的衰减特性有一定的了解，以便合理布置信号设备和天线。

需要确定信号设备的布置位置和数量。

在室内信号覆盖分布系统设计中，通常会使用室内分布式天线系统（DAS）来增强和优化信号覆盖。

设计人员需要确定分布式天线的布置位置和数量，以达到最佳的信号分布效果。

通常情况下，分布式天线应该均匀地分布在整个室内空间，以实现信号的均衡覆盖。

需要进行信号的测试和优化。

在完成室内场景TD-LTE信号覆盖分布系统的设计后，需要进行现场测试和信号优化。

通过测试可以了解到信号在不同区域的分布情况，并进行调整和优化。

这些调整和优化可能包括调整天线的方向和角度、增加天线的数量、调整信号的发射功率等。

室内场景TD-LTE信号覆盖分布系统设计需要考虑室内布局、材料和物体的影响、信号设备的布置位置和数量以及信号的测试和优化等因素。

通过科学合理地设计和优化，可以实现室内场景下TD-LTE信号的均衡分布和优化覆盖。

TD-LTE室内分布系统性能与建设策略研究1引言目前国际运营商都在加速网络的升级与演进。

31个国家和地区的64个运营商承诺在2012年以前部署LTE，全球Top50的运营商有60%确定在2012年前部署LTE。

中国政府大力支持TD发展，TD-LTE是TDSCDMA网络演进的方向，目前中国移动正积极进行试验网的工程建设和测试工作。

根据NTTDoCoMo的统计数据，手机用户70%以上的话务需求发生在室内，加上TD-LTE 高速数据业务的定位对信号质量要求较高，因此加大室内覆盖力度是保证TD-LTE网络建设质量的重要手段。

在TDLTE大规模发展和建设前夕，深入研究分析TD-LTE室内分布系统规划设计思路、具体性能特点和部署策略，对TD-LTE网络建设意义重大。

2TD-LTE室内分布系统规划设计思路TD-LTE室内分布系统规划设计思路见图1。

下文将对TD-LTE室内分布系统规划设计的覆盖性能、容量性能、建设模式选择等方法思路进行具体分析。

3TD-LTE室内覆盖性能分析3.1TD-LTE覆盖特性由TD-LTE关键技术决定，其覆盖特性具有鲜明的特3.2TD-LTE与TD-SCDMA室内链路预算对比在进行TD-LTE室分系统改造时，需以现有TD-SCDMA室内覆盖规划为基础进行；对于完全新建的TDLTE室内分布系统，也应综合考虑GSM、TD-SCDMA的覆盖需求进行规划设计。

因此首先需要对比TD-LTE与TD-SCDMA室内链路预算情况，以掌握二者覆盖能力的差异。

相关指标取定情况如下：TD-SCDMA：依据目前工程相关指标要求，PCCPCH最小接收电平取-85dBm；天线口PCCPCH信道（双码道）功率分别取5dBm和10dBm。

TD-LTE：系统总带宽20MHz；单用户10RB；基站单通道发射功率43dBm，终端最大发射功率23dBm；目标边缘业务速率1Mbps，室内RSRP不低于-105dBm。

室内传播模型选取衰减因子传播模型。
