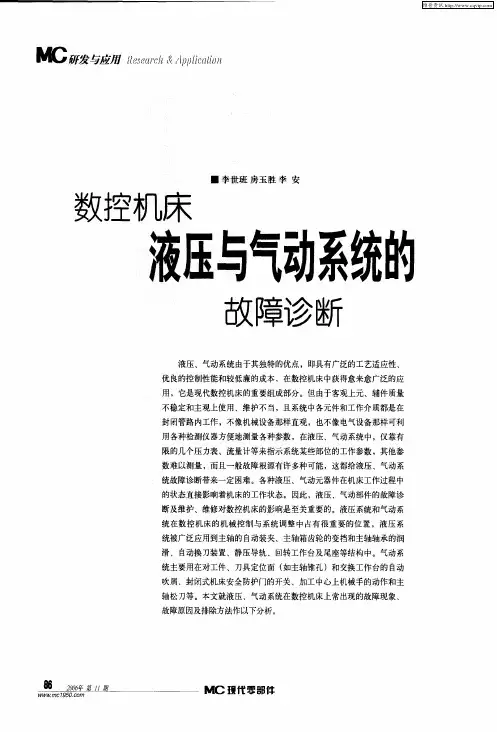

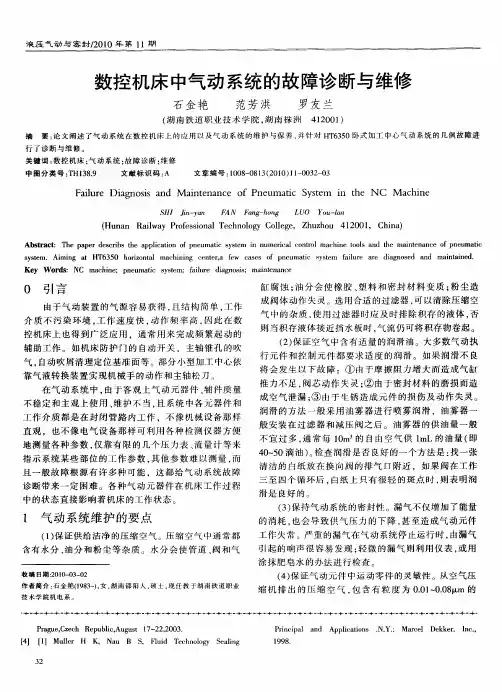

数控机床气动系统常见故障分析及排除

数控机床常见故障及检测方法分析数控机床具有智能化高，加工精度高、加工质量稳定、生产效率高等特点。

它综合了计算机技术、电气自动化技术等各个领域的多项科学技术成果。

特别适合于加工零件较复杂、精度要求高、产品更新频率高的场合。

它的任何部分出现故障,都可能导致加工精度降低,甚至机床停机、生产停顿,从而带来不必要的损失。

因此,了解机床常见故障并加强数控机床故障检测分析是十分必要的。

1、数控机床常见故障(1)主机故障数控机床的主机通常指组成数控机床的机械、润滑、冷却、排屑、液压、气动与防护等部分。

主机常见的故障主要有：1)因机械部件安装、调试、操作使用不当等原因引起的机械传动故障；2)因导轨、主轴等运动部件的干涉、摩擦过大等原因引起的故障；3)因机械零件的损坏、联结不良等原因引起的故障，等等；主机故障主要表现为传动噪声大、加工精度差、运行阻力大、机械部件动作不进行、机械部件损坏等等。

润滑不良、液压、气动系统的管路堵塞和密封不良，是主机发生故障的常见原因。

数控机床的定期维护、保养、控制和清除“三漏”现象发生是减少主机部分故障的重要措施。

(2)电气控制系统故障从所使用的元器件类型上，根据通常习惯，电气控制系统故障通常分为“弱电”故障和“强电”故障两大类。

“弱电”部分是指控制系统中以电子元器件、集成电路为主的控制部分。

数控机床的弱电部分包括CNC、PLC、MDI/C RT以及伺服驱动单元、输为输出单元等。

“弱电”故障又有硬件故障与软件故障之分，硬件故障是指上述各部分的集成电路芯片、分立电子元件、接插件以及外部连接组件等发生的故障。

软件故障是指在硬件正常情况下所出现的动作出锗、数据丢失等故障，常见的有．加工程序出错，系统程序和参数的改变或丢失，计算机运算出错等。

“强电”部分是指控制系统中的主回路或高压、大功率回路中的继电器、接触器、开关、熔断器、电源变压器、电动机、电磁铁、行程开关等电气元器件及其所组成的控制电路。

数控机床各种常见故障及分析排除方法数控机床各种常见故障及分析排除方法数控机床各种故障由于现代数控系统的可靠性越来越高数控系统本身的故障越来越低而大部分故障的发生则是非系统本身原因引起的系统外部的故障主要指由于检测开关液压元件气动元件电气执行元件机械装置等出现问题而引起的数控设备的外部故障可以分为软故障和外部硬件损坏引起的硬故障软故障是指由于操作调整处理不当引起的这类故障多发生在设备使用前期或设备使用人员调整时期对于数控系统来说另一个易出故障的地方为伺服单元由于各轴的运动是靠伺服单元控制伺服电机带动滚珠丝杠来实现的用旋转编码器作速度反馈用光栅尺作位置反馈一般易出故障的地方为旋转编码器与伺服单元的驱动模块也有个别的是由于电源原因而引起的系统混乱特别是对那些带计算机硬盘保存数据的系统例如德国西门子系统840C例1一数控车床刚投入使用的时候在系统断电后重新启动时必须要返回到参考点即当用手动方式将各轴移到非干涉区外后再使各轴返回参考点否则可能发生撞车事故所以每天加工完后最好把机床的轴移到安全位置此时再操作或断电后就不会出现问题外部硬件操作引起的故障是数控修理中的常见故障一般都是由于检测开关液压系统气动系统电气执行元件机械装置出现问题引起的这类故障有些可以通过报警信息查找故障原因对一般的数控系统来讲都有故障诊断功能或信息报警维修人员可利用这些信息手段缩小诊断范围而有些故障虽有报警信息显示但并不能反映故障的真实原因这时需根据报警信息和故障现象来分析解决例2我厂一车削单元采用的是SINUMERIK840C系统机床在工作时突然停机显示主轴温度报警经过对比检查故障出现在温度仪表上调整外围线路后报警消失随即更换新仪表后恢复正常例3同样是这台车削中心工作时CRT显示9160报警9160NOPART WITHGRIPPER1CLOSEDVERIFYV14-5这是指未抓起工件报警但实际上抓工件的机械手已将工件抓起却显示机械手未抓起工件报警查阅PLC 图此故障是测量感应开关发出的经查机械手部位机械手工作行程不到位未完全压下感应开关引起的随后调整机械手的夹紧力此故障排除例4一台立式加工中心采用FANUC-OM 控制系统机床在自动方式下执行到X轴快速移动时就出现414＃和410＃报警此报警是速度控制OFF 和X 轴伺服驱动异常由于此故障出现后能通过重新启动消除但每执行到X 轴快速移动时就报警经查该伺服电机电源线插头因电弧爬行而引起相间短路经修整后此故障排除例5操作者操作不当也是引起故障的重要原因如我厂另一台采用 840C 系统的数控车床第一天工作时完全正常而第二天上班时却无论如何也开不了机工作方式一转到自动方式下就报警EMPTYING SELECTED MOOE SELECTOR加工完工件后主轴不停机械手就去抓取工件后来仔细检查各部位都无毛病而是自动工作条件下的一个模式开关位置错了所以当有些故障原因不明的报警出现的话一定要检查各工作方式下的开关位置还有些故障不产生故障报警信息只是动作不能完成这时就要根据维修经验机床的工作原理和PLC 运行状况来分析判断了对于数控机床的修理重要的是发现问题特别是数控机床的外部故障有时诊断过程比较复杂但一旦发现问题所在解决起来比较简单对外部故障诊断应遵从以下两条原则首先要熟练掌握机床的工作原理和动作顺序其次要会利用PLC 梯形图NC系统的状态显示维修的基本步骤一故障记录数控机床发生故障时操作人员应首先停止机床保护现场然后对故障进行尽可能详细的记录并及时通知维修人员故障的记录可为维修人员排除故障提供第一手材料应尽可能详细记录内容最好包括下述几个方白⑴故障发生时的情况记录1发生故障的机床型号采用的控制系统型号系统的软件版本号2故障的现象发生故障的部位以及发生故障时机床与控制系统的现象如是否有异常声音烟味等3发生故障时系统所处的操作方式如AUTO自动方式MDI手动数据输入方式EDIT编辑HANDLE手轮方式JOG手动方式等4若故障在自动方式下发生则应记录发生故障时的加工程序号出现故障的程序段号加工时采用的刀其号等5若发生加工精度超差或轮廓误差过大等故障应记录被加工工件号并保留不合格工件工件6在发生故障时若系统有报警显示则记录系统的报警显示情况与报警号通过诊断画面记录机床故障时所处的工作状态如系统是否在执行MST 等功能系统是否进入暂停状态或是急停状态系统坐标轴是否处于互锁状态进给倍率是否为0等等7记录发生故障时各坐标轴的位置跟随误差的值8记录发生故障时．各坐标轴的移动速度移动方向主轴转速转向．等等⑵故障发生的频繁程度记录1故障发生的时例与周期如机床是否一直存在故障若为随机故障．则一天发生几次是否频繁发生2故障发生时的环境情况如是否总是在用电高峰期发生故障发生时数控机未旁边的其他机械设备下作是否正常3若为加工零件时发生的故障则应记录加工同类工件时发生故障的概率情况4检查故障是否与进给速度换刀方式或是螺纹切削等特殊动作有关⑶故障的规律性记录1在不危及人身安全和设备安全的情况下是否可以重演故障现象2检查故障是否与机床的外界因素有关3如果故障是在执行某固定程序段时出现可利用 MDI 方式单独执行该程序段检查是否还存在同样故障4若机床故障与机床动作有关在可能的情况下应检查在手动情况下执行该动作．是否也有同样的故障5机床是否发生过同样的故障周围的数控机床是否也发生同一故障等等⑷故障时的外界条件记录1发生故障时的周围环境温度是否超过允许温度是否有局部的高温存在2故障发生时周围是否有强烈的振动源存在3故障发生时系统是否受到阳光的直射4检查故障发生时电气柜内是否有切削液润滑油水的进入5故障发生时输入电压是否超过了系统允许的波动范围6故障发生时车间内或线路上是否有使用大电流的装置正在进行起制动7故障发生时机床附近是否存在吊车高频机械焊接机或电加工机床等强电磁干扰源8故障发生时附近是否正在安装成修理调试机床是否正在修理调试电气和数控装置二维修前的检查维修人员故障维修前应根据故障现象与故障记录认真对照系统机床使用说明书进行各顶检查以便确认故障的原因这些检查包括⑴机沫的工作状况检查1机床的调整状况如柯机沐工作条件是否符合要求2加工时所使用的刀具是否符合要求切削参数选择是否合理正确3自动换刀时坐标轴是否到达了换刀位置程序中是否设置了刀具偏移量4系统的刀具补偿量等参数设定是否正确5系统的坐标轴的间隙补偿量是否正确6系统的设定参数包括坐标旋转比例缩放因子镜像轴编程尺寸单位选择等是否正确7的工件坐标系位置零点偏置值的设置是否正确8安装是否合理侧量手段方法是否正确合理9零件是否存在因温度加工而产生变形的现象等等⑵机床运转清况检查1在机床自动运转过程中是否改变或调整过操作方式是否插入了手动操作2机床侧是否处于正常加工状态工作台夹具等装置是否处于正常工作位置3机床操作面板上的按扭开关位置是否正确机床是否处于钱住状态倍率开关是否设定为O4机床各操作面板上数控系统上的急停按扭是否处十急停状态5电气柜内的熔断器是否有熔断自动开关断路器是否有跳闸6机床操作面板上的方式选择开关位置是否正确进给保持按钮是否被按下⑵机床和系统之间连接清况的检查1检查电缆是否有破损电缆拐弯处是否有破裂损伤现象2电源线与信号线布置是否合理电缆连接是否正确可靠3机床电源进线是否可靠接地接地线的规格是否符合要求4信号屏蔽线的接地是否正确端子板上接线是否牢固可靠系统接地线是否连接可靠5继电器电磁铁以及电动机等电磁部件是否装有噪声抑制器等等⑷CNC 装置的外观检查1是否在电气柜门打开的状态下运行数控系统有无切削液或切削粉末进入柜内空气过沈器清洁状况是否良好2电气柜内部的风扇热交换器等部件的工作是否正常3电气柜内部系统驱动器的模块印制电路板是否有灰尘金属粉末等污染4在使用纸带阅读机的场合检查纸带阅读机是否有污物阅读机上的制动电磁铁动作是否正常5电源单元的熔断器是否熔断6电缆连接器插头是否完全插入拧紧7系统模块线路板的数量是否齐全模块线路板安装是否牢固可靠8机床操作画板 MDlCRT 单元上的按钮有无破损位置是否正确9系统的总线设置模块的设定端的位置是否正确⑸有关穿孔纸带的检查旱期的系统加工程序一般是用纸带读入的如果发现是由于穿孔纸带读入的信息不对而引起故障时需要检查并记录下述内容1纸带阅读机开关是否止常2有关纸带操作的设定是否正确操作是否有误3纸带是否有折皱现象4纸带上的孔是否有破损5纸带上的接头处连接是否平整6纸带以前是否用过7使用的是黑色纸带还是其他颜色的纸带总之．维修时应记录检查的原始数据状态较多记录越详细维修就越方便用户最好根据本厂的实际清况编制一份故障维修记录表在系统出现故障时操作者可以根据表的要求及时填入各种原始材料供维修时参考三故障诊断的基本方法数控机床发生故障时为了进行故障诊断找出产生故障的根本原因维修人员应遵循以下两条原则1充分调查故障现场这是维修人员取得维修第一千材料的一个重要手段调查故障现场首先要查看故障记录单同时应向操作者调查询问出现故障的全过程充分了解发生的故障现象以及采取过的措施等此外维修人员还应对现场作细致的检查观察系统的外观内部各部分是否有异常之处在确认数控系统通电无危险的清况卜方可通电通电后再观察系统有何异常 CRT 显示的报警内容是什么等2认真分析故障的原因数控系统虽有各种报警指示灯或自诊断程序但不可能诊断出发生故障的确切部位而且同一故障同一报警可以有多种起因在分析故障的起因时一定要开阔思路尽可能考虑各种因素．分析故漳时维修人员也不应局限于 CNC 部分而是要对机床强电机械液压气动等方面都作详细的检查并进行综合判断达到确珍和最终排除故障的日的对于数控机床发生的大多数故障总体上说可采用卜述几种方法来进行故障诊断⑴直观法这是一种最基本最简单的方法维修人员通过对故障发生时产生的各种光声味等异常现象的观察检查可将故障缩小到某个模块甚至一块印制电路板但是．它要求维修人员具有丰富的实践经验．以及综合判断能力⑵系统自诊断法充分利用数控系统的自诊断功能根据 CRT 上显示的报警信息及各模块上的发光二极管等器件的指示可判断出故瘴的大致起因进一步利用系统的自诊断功能．还能显示系统与各部分之间的接口信号状态找出故障的大致部位．它是故障诊断过程巾最常用有效的方法之一⑶参数检查法数控系统的机床参数是保证机沐正常运行的前提条件它们直接影响着数控机未的性能参数通常存放在系统存储器中一旦电池不足或受到外界的干扰可能导致部分参数的丢夫或变化使机床无法正常工作通过核对调整参数有时可以迅速排除故障特别是对于机床长期不用的清况参数丢失的现象经常发生因此检查和恢复机床参数是维修中行之有效的方法之一另外数控机床经过长期运行之后由于机械运动部件磨损电气元括件性能变化等原因也需对有关参数进宁 J 重新调橄⑷功能测试法所谓功能钡 l 试法是通过功能测试程序检查机床的实际动作判别故障的一种方法功能测试可以将系统的功能如直线定位圆弧插补螺纹切靓固定循环用户宏程序等用手工编程方法编制一个功能铡试程序并通过运行测试程序来检查机床执行这些功能的准确性和可靠性进而判断出故障发生的原因对于长期不用的数控机床或是机床第一次开机不论动作是否正常都应使用木方法进行一次检查以判断机床的上作状况⑸部件交换法所谓部件交换法就是在故障范围大致确认并在确认外部条件完全正确的情况下．利用同样的印制电路板模块集成电路芯片或兀器件替换有疑点的部分的方法部件交换法是一种简单易行可靠的方法也是维修过程中最常用的故障判别方法之一交换的部件可以是系统的备件也可以用机床上现有的同类型部件替换通过部件交换就可以逐一排除故障可能的原因把故障范围缩小到相应的部件上必须注意的是在备州交换之前厚仔细检查确认部件的外部工作刹长在线路中存在短路过电压等情况时切不可以轻易更换备件此外．备件或交换板应完好且与原板的各种设定状态一致在交换CNC 装置的存储器板或CPU 板时通常还要对系统进行某些特定的操作如存储器的初始化操作等并重新设定各种参数否则系统不能正常工作这些操作步骤应严格按照系统的操作说明书维修说明书进行⑹测量比较法数控系统的印制电路板制造时为了调整＿维修的便利通常都设置有检测用的测量端子维修人员利用这些检测端子可以侧量比较正常的印制电路板和有故障的印制电路板之间的电压或波形的差异进而分析判断故障原因及故障所在位置通过测量比较法有时还可以纠正他人在印制电路板上的调整设定不当而造成的故障测量比较法使用的前提是维修人员应了解或实际测量正确的印制电路板关键部位易出故障部位的正常电压值正确的波形才能进行比较分析而且这些数据应随时做好记录并作为资料积累⑺原理分析法这是根据数控系统的组成及工作原理从原理上分析各点的电平和参数并利用万用表示波器或逻辑分析仪等仪器对其进行侧量分析和比较进而对故障进行系统检查的一种方法运用这种方法要求维修人员有较高的水平对整个系统或各部分电路有清楚深入的了解才能进行对于其体的故障也可以通过测绘部分控制线路的方法．通过绘制原理图进行维修在本书中提供了部分测绘的原理图可以供维修参考除了以上介绍的故障检测方法外．还有插拔法电压拉偏法敲击法局部升温法等等这些检查方法各有特点维修人员可以根据不同的故障现象加以灵活应用以便对故障进行综合分析逐步缩小故障范围排除故障四干扰及其预防干扰是造成数控系统软故障．且容易被忽视的一个重要的方面消除系统的干扰可以从下述几个方面着手⑴正确连接机床系统的地线数控机床必须采用点接地法参见图 13 所示切不可为了省事在机床的各部位就近接地造成多点接地环流接地线的规格定要按系统的规定导线线径必须足够大在需要屏蔽的场合必须采用屏蔽线屏蔽地必须按系统要求连接以避免千扰数控机床对接她的要求通常较高车间厂房的进线必须有符合数控机床安装要求的完整接地网络它是保证数控机床安全可靠运行的前提条件必须引起足够的重视⑵防止强电干扰数控机床强电柜内的接触器继电器等电磁部件都是干扰源交流接触器的频繁通断交流电动机的频繁起动停止主问路与控制回路的布线不合理．都可能使CNC的控制电路产生尖峰脉冲浪涌电压等干扰影响系统的正常工作因此对电磁干扰必须采取以下捕施予以消除1在交流接触器线圈的两端交流电动机的三相输出端上并联RC 吸收器2在直流接触器或直流电磁阀的线圈两端加入续流二极管3CNC 的输入电源线间加入浪涌吸收器与滤波器．4伺服电动机的三相电枢线采用屏蔽线SIEMENS 驱动常用．通过以上办法一般可有效抑制干扰但要注意的是杭千扰器件应尽可能靠近干扰源其连接线的长度原则上不应大于20cm⑶抑制或减小供电线路L的干扰在某些电力不足或频率不稳的场合电压的冲击欠压频率和相位漂移．波形的失真 1 共模噪声及常模噪声等．将影响系统的正常工作．应尽可能减小线路上的此类干扰防止供电线路干扰的具体措施一般有以下几点1对于电网电压波动较大的地区应在输入电源上加装电子稳压器．2线路的容量必须满足机床对电源容量的要求3避免数控机床和电火花设备频繁起动停止的大功率设备共用同一干线4安装数控机床时应尽可能远离中频炉高频感应炉等变频设备故障分析的方法一常见故障及其分类1按故障发生的部位分类⑴主机故障数控机床的主机通常指组成数控机床的机械润滑冷却排屑液压气动与防护等部分主机常见的故障主要有1 因机械部件安装调试操作使用不当等原因引起的机械传动故障2 因导轨主轴等运动部件的干涉摩擦过大等原因引起的故障3 因机械零件的损坏联结不良等原因引起的故障等等．主机故障主要表现为传动噪声大加工精度差运行阻力大机械部件动作不进行机械部件损坏等等润滑不良液压气动系统的管路堵塞和密封不良是主机发生故障的常见原因数控机床的定期维护保养．控制和根除三漏现象发生是减少主机部分故障的重要措施．⑵电气控制系统故障从所使用的元器件类型上．根据通常习惯电气控制系统故障通常分为弱电故障和强电故障两大类弱电部分是指控制系统中以电子元器件集成电路为主的控制部分数控机床的弱电部分包括CNCPLCMDIC RT以及伺服驱动单元输为输出单元等弱电故障又有硬件故障与软件故障之分．硬件故障是指上述各部分的集成电路芯片分立电子元件接插件以及外部连接组件等发生的故障软件故障是指在硬件正常情况下所出现的动作出锗数据丢失等故障常见的有．加工程序出错系统程序和参数的改变或丢失计算机运算出错等强电部分是指控制系统中的主回路或高压大功率回路中的继电器接触器开关熔断器电源变压器电动机电磁铁行程开关等电气元器件及其所组成的控制电路这部分的故障虽然维修诊断较为方便但由于它处于高压大电流工作状态发生故障的几率要高于弱电部分．必须引起维修人员的足够的重视2．按故障的性质分类⑴确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件数控机床必然会发生的故障这一类故障现象在数控机床上最为常见但由于它具有一定的规律因此也给维修带来了方便确定性故障具有不可恢复性故障一旦发生如不对其进行维修处理机床不会自动恢复正常．但只要找出发生故障的根本原因维修完成后机床立即可以恢复正常正确的使用与精心维护是杜绝或避免故障发生的重要措施⑵随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障此类故障的发生原因较隐蔽很难找出其规律性故常称之为软故障随机性故障的原因分析与故障诊断比较困难一般而言故障的发生往往与部件的安装质量参数的设定元器件的品质软件设计不完善工作环境的影响等诸多因素有关．随机性故障有可恢复性故障发生后通过重新开机等措施机床通常可恢复正常但在运行过程中又可能发生同样的故障加强数控系统的维护检查确保电气箱的密封可靠的安装连接正确的接地和屏蔽是减少避免此类故障发生的重要措施3．按故障的指示形式分类⑴有报带显示的故障数控机床的故障显示可分为指示灯显示与显示器显示两种情况1指示灯显示报警指示灯显示报警是指通过控制系统各单元上的状态指示灯一般由 LED发光管或小型指示灯组成显示的报警．根据数控系统的状态指示灯即使在显示器故障时仍可大致分析判断出故障发生的部位与性质因此．在维修排除故障过程中应认真检杳这些状态指示灯的状态2显示器显示报警．显示器显示报警是指可以通过 CNC 显示器显示出报警号和报警信息。

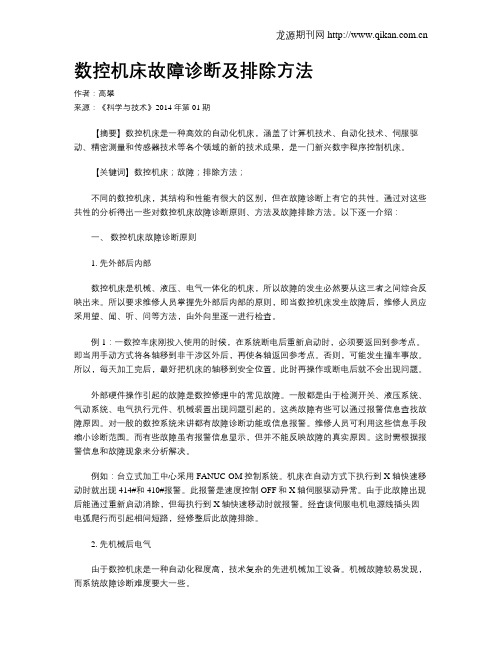

数控机床故障诊断及排除方法作者：高攀来源：《科学与技术》2014年第01期【摘要】数控机床是一种高效的自动化机床，涵盖了计算机技术、自动化技术、伺服驱动、精密测量和传感器技术等各个领域的新的技术成果，是一门新兴数字程序控制机床。

【关键词】数控机床；故障；排除方法；不同的数控机床，其结构和性能有很大的区别，但在故障诊断上有它的共性。

通过对这些共性的分析得出一些对数控机床故障诊断原则、方法及故障排除方法。

以下逐一介绍：一、数控机床故障诊断原则1. 先外部后内部数控机床是机械、液压、电气一体化的机床，所以故障的发生必然要从这三者之间综合反映出来。

所以要求维修人员掌握先外部后内部的原则，即当数控机床发生故障后，维修人员应采用望、闻、听、问等方法，由外向里逐一进行检查。

例1：一数控车床刚投入使用的时候，在系统断电后重新启动时，必须要返回到参考点。

即当用手动方式将各轴移到非干涉区外后，再使各轴返回参考点。

否则，可能发生撞车事故。

所以，每天加工完后，最好把机床的轴移到安全位置。

此时再操作或断电后就不会出现问题。

外部硬件操作引起的故障是数控修理中的常见故障。

一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。

这类故障有些可以通过报警信息查找故障原因。

对一般的数控系统来讲都有故障诊断功能或信息报警。

维修人员可利用这些信息手段缩小诊断范围。

而有些故障虽有报警信息显示，但并不能反映故障的真实原因。

这时需根据报警信息和故障现象来分析解决。

例如：台立式加工中心采用FANUC-OM控制系统。

机床在自动方式下执行到X轴快速移动时就出现414#和410#报警。

此报警是速度控制OFF和X轴伺服驱动异常。

由于此故障出现后能通过重新启动消除，但每执行到X轴快速移动时就报警。

经查该伺服电机电源线插头因电弧爬行而引起相间短路，经修整后此故障排除。

2. 先机械后电气由于数控机床是一种自动化程度高，技术复杂的先进机械加工设备。

数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。

常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。

2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。

常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。

3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。

常见的传感器故障包括：传感器信号异常、传感器损坏等。

4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。

润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。

5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。

这些元件一旦出现故障，会直接影响机床的正常运行。

1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。

包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。

2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。

3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。

物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。

4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。

5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。

1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。

2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

数控机床的故障诊断与排除方法摘要：随着数控技术的发展，数控机床在机械生产得到了广泛的应用，由于数控机床技术复杂，一旦出现故障，维修难的问题就会严重影响数控机床的有效利用。

关键词：数控机床故障诊断排除方法一、数控机床的常见故障分析1.故障故障是指数控机床全部或部分丧失原有的功能。

数控机床发生故障一般有一定的规律。

初期运行，系统的故障率较高，发生的故障大多数是由于设计制造和装配缺陷造成的；正常运行，故障率低，发生的故障一般是由操作和维护不良造成的；衰老期，故障率最大，主要是由运行过久、机件老化和损耗过度造成的。

2.故障诊断的基本原则（1）先外部后内部现代数控系统的可靠性越来越高，数控系统本身的故障率越来越低，而大部分故障的发生则是由非系统本身原因引起的。

由于数控机床是集机械、液压、电气为一体的机床，其故障的发生也会由这三者综合反映出来。

维修人员应先由外向内逐一进行排查。

例如，遇到故障先检查外部的供电电源，包括交流电源和直流电源，再检查内部控制线路。

在没有确定故障类型时，不要随意地拆卸部件，否则可能会引起故障扩大，使机床丧失精度、降低性能。

系统外部的故障主要是由检测开关、液压元件、气动元件、电气执行元件、机械装置等出现问题而引起的。

（2）先机械后电气一般来说，机械故障较易发觉，而数控系统及电气故障的诊断难度较大。

在故障检修之前，首先注意排除机械性的故障。

（3）先简单后复杂当出现多种故障互相交织，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

3.数控机床的常见故障分析（1）伺服驱动系统伺服系统在数控机床上起的作用相当重要。

由于处于频繁的启动和运行状态，又与电源、机械系统相连，易发生故障。

伺服系统的故障一般都是由伺服控制单元、伺服电机、测速电机、编码器等问题引起的。

一台采用sinumerik 810/t的数控车床，一次刀塔出现故障，转动不到位，出现6016号报警“slide power pack no operation”，根据工作原理进行分析，刀塔转动是由伺服电机驱动的。

数控机床故障分析与维修经验总结数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。

但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。

在数控机床的应用越来越广泛。

我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。

下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。

一、NC系统故障1.硬件故障有时由于NC系统出现硬件的损坏，使机床停机。

对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。

例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W/B，一次发生故障，通过NC系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。

通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC 主板的问题。

经专业厂家维修，故障被排除。

例二、另一台机床也是采用SINUMERIK SYSTEM 3数控系统，其加工程序程序号输入不进去，自动加工无法进行。

经确认为NC系统存储器板出现问题，维修后，故障消除。

例三、一台采用德国HEIDENHAIN公司TNC 155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。

经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。

2.软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。

还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。

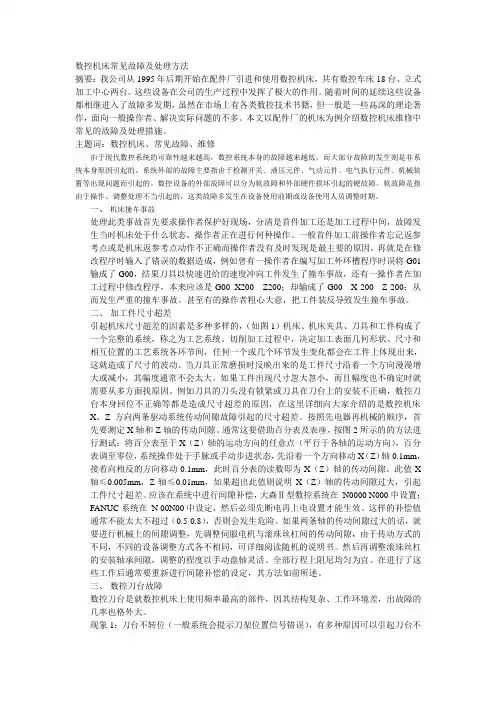

数控机床常见故障及处理方法摘要：我公司从1995年后期开始在配件厂引进和使用数控机床，共有数控车床18台、立式加工中心两台。

这些设备在公司的生产过程中发挥了极大的作用。

随着时间的延续这些设备都相继进入了故障多发期，虽然在市场上有各类数控技术书籍，但一般是一些高深的理论著作，面向一般操作者、解决实际问题的不多。

本文以配件厂的机床为例介绍数控机床维修中常见的故障及处理措施。

主题词：数控机床、常见故障、维修由于现代数控系统的可靠性越来越高，数控系统本身的故障越来越低，而大部分故障的发生则是非系统本身原因引起的。

系统外部的故障主要指由于检测开关、液压元件、气动元件、电气执行元件、机械装置等出现问题而引起的。

数控设备的外部故障可以分为软故障和外部硬件损坏引起的硬故障。

软故障是指由于操作、调整处理不当引起的，这类故障多发生在设备使用前期或设备使用人员调整时期。

一、机床撞车事故处理此类事故首先要求操作者保护好现场，分清是首件加工还是加工过程中间，故障发生当时机床处于什么状态，操作者正在进行何种操作。

一般首件加工前操作者忘记返参考点或是机床返参考点动作不正确而操作者没有及时发现是最主要的原因。

再就是在修改程序时输入了错误的数据造成，例如曾有一操作者在编写加工外环槽程序时误将G01输成了G00，结果刀具以快速进给的速度冲向工件发生了撞车事故，还有一操作者在加工过程中修改程序，本来应该是G00 X200 Z200；却输成了G00 X-200 Z-200；从而发生严重的撞车事故。

甚至有的操作者粗心大意，把工件装反导致发生撞车事故。

二、加工件尺寸超差引起机床尺寸超差的因素是多种多样的，（如图1）机床、机床夹具、刀具和工件构成了一个完整的系统，称之为工艺系统。

切削加工过程中，决定加工表面几何形状、尺寸和相互位置的工艺系统各环节间，任何一个或几个环节发生变化都会在工件上体现出来，这就造成了尺寸的波动。

当刀具正常磨损时反映出来的是工件尺寸沿着一个方向漫漫增大或减小，其幅度通常不会太大。

数控机床常见故障诊断及维修数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。

一旦系统的某些部分出现故障，就势必使机床停机，影响生产。

所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。

1 数控机床故障诊断原则1.1 先外部后内部数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。

维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。

1.2 先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。

在运行工况下，进行动态的观察、检验和测试，查找故障。

而对破坏性故障，必须先排除危险后，方可通电。

1.3 先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

1.4 先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。

在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。

2 数控机床常见故障分析根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。

2.1 数控系统故障2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。

它具有很高的工作频度，并与外部设备相联接，容易发生故障。

常见的故障有：①位控环报警：可能是测量回路开路；测量系统损坏，位控单元内部损坏。

②不发指令就运动，可能是漂移过高，正反馈，位控单元故障；测量元件损坏。

③测量元件故障，一般表现为无反馈值；机床回不了基准点；高速时漏脉冲产生报警的可能原因是光栅或读头脏了；光栅坏了。

2.1.2 电源部分电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统的停机或毁坏整个系统。

数控机床维修
背景
数控机床在现代制造业中扮演着重要角色，它提高了生产效率和产品质量。

然而，数控机床在运行过程中也会遇到各种故障，需要进行及时的维修和保养。

本文将介绍一些常见的数控机床故障及其维修方法。

常见故障及维修方法
1. 电气故障
•故障现象：数控机床突然停机或无法启动。

•维修方法：检查电源是否正常、查看电气连接是否松动、检查控制器和电路板是否受损等。

2. 机械故障
•故障现象：数控机床运行时发出异常噪音或震动。

•维修方法：检查机床零部件是否磨损、润滑油是否充足、传动系统是否故障等。

3. 液压气动故障
•故障现象：数控机床无法完成动作、液压气动系统压力异常。

•维修方法：检查液压气动系统是否漏气、查看压力表是否正常、检查阀门是否堵塞等。

维护保养
•定期清洁数控机床表面和内部零部件。

•定期更换润滑油，保持机床的润滑系统正常运转。

•定期校准数控系统和传感器，确保数控机床的精准性。

结语
数控机床的维修对于保持机床性能和工作效率至关重要。

只有及时发现并解决故障，才能确保数控机床的正常运行。

通过定期维护保养，可以延长机床的使用寿命，提高生产效率，降低故障率。

希望本文对您在数控机床维修方面有所帮助。

数控机床常见的故障与基本处理技术分析摘要：数控机床在使用中难免会出现各种故障问题。

本文就对数控机床运转中最常出现的故障问题进行分析探讨，并对其基本处理技术予以说明，以期提升数控机床的运行效率，避免危险的发生。

关键词：数控机床；故障问题；基本处理技术；数控机床是一种高效的自动化机床，其综合了计算机技术、自动化技术、精密测量技术、精密机械技术等多项内容，具有技术密集和知识密集的特点，对我国工业生产有着较大的促进作用。

不过数控机床在运转中，因外界环境因素、使用年限等的影响，很容易出现故障问题，影响生产效率。

为此，需要对故障问题及处理技术进行研究。

1数控机床常见故障1.1系统故障与随机故障系统故障与随机故障的概念正好相反，系统故障是具有一定规律性的数控机床故障，而随机故障无任何规律可循，故障产生不受控制。

在处理系统故障中较易找出问题产生的原因，而随机故障则需要进行综合判断和分析，往往会消耗大量的时间和精力。

相比之下，随机故障解决难度更大。

结合以往数控机床随机故障产生的原因和情况，可将随机故障产生的原因分为以下几点：设备运行时间较长；局部构建存在松动、错位现象。

这些故障会阻碍系统的正常运转，降低运行可靠性。

1.2有诊断数据故障和无诊断数据故障故障类型的不同，采用的处理方式自然也会存在差异。

数控机床在故障发生后，会将故障信息显示在屏幕上或者自动报警，进而引起操作人员的注意，及时进行故障诊断和处理。

其中，屏幕上显示故障信息内容的被称作有诊断数据故障。

在屏幕中会直观的展现故障类型、产生区域及造成故障产生的原因，工作人员针对故障内容选用有效处理措施即可。

在发出报警而无任何信息显示的情况下，称作无诊断数据故障，这种情况下，工作人员很难准确判断故障情况，为了提高修理效率，往往会利用停机检修等方式，分析故障原因及影响，之后再制定合理的措施加以处理。

不过由于故障判断中只能依靠操作人员自身经验，判断准确性堪忧，增大了故障处理的难度。

数控机床常见的故障与基本处理技术分析数控机床是一种集机械、电气、液压、气动和计算机技术于一体的高精密设备，具有高效、精准、灵活的加工特点。

在数控机床的运行过程中，常会出现一些故障，这些故障会影响机床的正常工作，降低生产效率。

准确地分析故障并采取合适的处理技术，对于提高机床的可靠性和加工质量具有重要意义。

数控机床的故障常见于以下几个方面：1. 电气故障：如电机线圈短路、断路、接触不良等。

处理方法是检查电路连接是否正常，修复或更换故障的电气设备。

2. 机械故障：如导轨磨损、轴承损坏等。

处理方法是检查机床的导轨和轴承是否有异常磨损，进行润滑和更换零部件。

3. 控制系统故障：如控制器死机、软件错误等。

处理方法是重新启动控制器，检查软件设置是否正确，解决软件bug。

4. 加工工艺问题：如刀具磨损、刀具选择错误等。

处理方法是更换刀具，重新设置刀具参数。

5. 液压系统故障：如液压泵故障、油路堵塞等。

处理方法是检查液压系统的工作压力和油路是否正常，清理油路或更换液压泵。

基本处理技术包括以下几个方面：1. 故障现象的描述和记录：在出现故障时，及时记录故障现象的时间、位置、频率等信息，为后期分析和解决故障提供依据。

2. 故障分析：根据故障现象和记录的信息，通过对机床、电气系统、液压系统等各个部分进行检查和测试，找出故障的具体原因。

3. 故障排除：根据故障分析的结果，采取相应的维修措施，修复或更换故障的部件或设备。

4. 故障预防和改进：在处理故障后，及时总结故障的原因和处理方法，加强对机床的定期维护和保养，改进工艺和设备，以预防类似故障再次发生。

对于数控机床常见的故障，我们应该通过准确的故障分析和基本处理技术来解决问题，并在实际操作中加强对机床的维护和保养，确保机床的正常运行和高质量的加工。

数控机床常见故障的诊断与排除数控机床是一种高精度、高自动化程度的机床，由于其工作环境复杂，操作人员技术水平不一，常常会出现各种故障。

本文将介绍数控机床常见故障的诊断与排除方法，帮助用户更好地解决问题。

一、数控系统故障的诊断与排除数控系统是数控机床的核心部分，常见故障包括系统启动失败、程序执行错误、轴运动异常等。

以下是一些常见故障的诊断与排除方法。

1. 系统启动失败故障现象：数控系统无法启动，开机后没有显示屏或显示屏闪烁。

故障原因及处理方法：- 检查电源是否连接正常，检查电源开关是否打开，如果有问题及时修复。

- 检查电源线是否损坏，如有问题及时更换。

- 检查控制柜内部的接线是否松动，如有问题及时重新插拔。

2. 程序执行错误故障现象：数控机床按照程序执行时出现偏差、停止或报错。

故障原因及处理方法：- 检查程序是否正确，查看程序中是否有错误的指令或参数。

- 检查刀具长度和半径是否正确，如不正确需要重新设置。

- 检查工件坐标系和机床坐标系是否正确对应，如出现错位需要修正。

3. 轴运动异常故障现象：数控机床的轴运动不正常，包括速度不稳定、动作迟滞等。

故障原因及处理方法：- 检查伺服系统是否正常，包括伺服驱动器是否损坏、伺服电机是否接触不良等。

如有问题需要修复或更换。

- 检查伺服参数是否正确，如伺服增益、速度环参数等。

如不正确需要重新调整。

- 检查传感器是否正常，如位置传感器或速度传感器是否损坏。

如有问题需要修复或更换。

二、传动系统故障的诊断与排除传动系统是数控机床实现各种运动的关键部分，常见故障包括传动带断裂、滚珠丝杠卡滞等。

以下是一些常见故障的诊断与排除方法。

1. 传动带断裂故障现象：机床的轴无法运动，传动带松动或断裂。

故障原因及处理方法：- 检查传动带是否过紧或过松，如过紧需要调整松度，如过松需要重新调整紧度。

- 检查传动带是否损坏，如发现传动带断裂需要及时更换。

2. 滚珠丝杠卡滞故障现象：机床的轴运动不顺畅，有卡滞现象。

数控机床故障维修常用方法1.故障排除步骤：（1）仔细观察：对数控机床进行外观检查，观察是否有松动、损坏、烧焦等现象。

（2）检查电源：检查机床的电源线是否松动，是否接触良好。

检查电源开关是否正常。

（3）检查控制器：检查数控控制器，确认是否工作正常。

如果不工作，可能是控制器内部故障。

（4）检查马达：检查数控机床的主轴和伺服驱动器马达是否正常，确认是否损坏或需要更换。

（5）检查传感器：检查机床的各个传感器是否正常工作，并检查其连接线路是否良好。

（6）检查电缆：检查数控机床的各个电缆和连接线路是否有损坏或接触不良的情况。

2.常见故障及处理方法：（1）机床不能启动：检查电源线是否连接好，检查电源开关是否打开，检查控制器是否正常工作。

（2）机床伺服系统故障：检查伺服驱动器是否正常，检查伺服电机和编码器是否损坏。

（3）机床主轴转动故障：检查主轴马达是否工作正常，检查主轴传动装置是否有故障。

（4）数控机床加工精度降低：检查导轨是否损坏、滑动不畅，检查刀具和夹具是否正确安装。

（5）刀具磨损快：检查刀具选择是否合适，检查刀具加工条件是否适当，检查刀具磨削装置是否正常工作。

3.常用的维修工具：（1）万用表：用于测量电压、电流、电阻等。

（2）测试灯：用于检查电路是否通电。

（3）电源检测仪：用于检测电源电压。

（4）调试器具：用于调试和调整数控机床的各个部位。

4.维修注意事项：（1）安全第一：在进行维修工作时，一定要注意自身的安全。

确保机床断电并遵循操作规程。

（2）仔细阅读使用手册：使用手册中包含了机床的使用和维护方法，阅读并熟悉使用手册能更好地进行维修工作。

（3）耐心细致：维修数控机床需要耐心和细致，每个细节都可能会对机床的维修产生影响。

（4）记录维修过程：在进行维修过程中，及时记录相关信息，有助于排查故障的原因，并为以后的维修工作提供参考。
