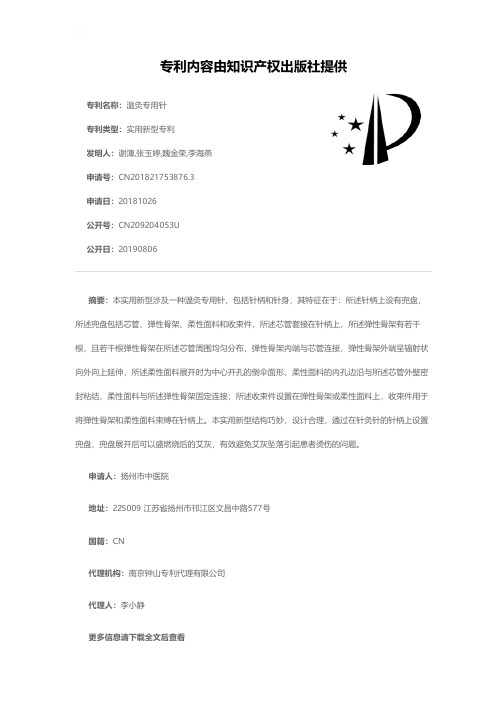

专利名称：温灸专用针
专利类型：实用新型专利
发明人：谢薄,张玉婷,魏金荣,李海燕申请号：CN201821753876.3
申请日：20181026
公开号：CN209204053U
公开日：
20190806
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种温灸专用针，包括针柄和针身，其特征在于：所述针柄上设有兜盘，所述兜盘包括芯管、弹性骨架、柔性面料和收束件，所述芯管套接在针柄上，所述弹性骨架有若干根，且若干根弹性骨架在所述芯管周围均匀分布，弹性骨架内端与芯管连接，弹性骨架外端呈辐射状向外向上延伸，所述柔性面料展开时为中心开孔的倒伞面形，柔性面料的内孔边沿与所述芯管外壁密封粘结，柔性面料与所述弹性骨架固定连接；所述收束件设置在弹性骨架或柔性面料上，收束件用于将弹性骨架和柔性面料束缚在针柄上。

本实用新型结构巧妙，设计合理，通过在针灸针的针柄上设置兜盘，兜盘展开后可以盛燃烧后的艾灰，有效避免艾灰坠落引起患者烫伤的问题。

申请人：扬州市中医院
地址：225009 江苏省扬州市邗江区文昌中路577号
国籍：CN
代理机构：南京钟山专利代理有限公司
代理人：李小静
更多信息请下载全文后查看。

专利名称：一种中医针灸针专利类型：实用新型专利
发明人：温旭
申请号：CN201520818039.4申请日：20151022
公开号：CN205163637U
公开日：
20160420
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中医针灸针，包括针体、针柄和针套；所述针体和针柄固定连接；所述针套套在针体上；所述针体上设置有刻度；所述针柄顶端设置有指环；所述针柄上设置有微型震动器；所述微型震动器下端设置有计时器；本实用新型的中医针灸针，设置有针套，安全卫生能够避免二次感染，实用性强；且设置有微型震动器，省时省力，减轻了医务人员的工作强度；本实用新型还设置有计时器，能够掌握针灸的时间，提高了治疗的效率，且设置有刻度，能够，使得医生能够更加准确地把握针灸针的深度。

申请人：温旭
地址：272200 山东省济宁市金乡县妇幼保健院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种灸疗针
专利类型：实用新型专利
发明人：于长海
申请号：CN201420666997.X 申请日：20141108
公开号：CN204411271U
公开日：
20150624
专利内容由知识产权出版社提供
摘要：本实用新型属医疗器具，是一种灸疗针。

结构包括针体，针体一端设有针柄，另一端为针尖；针尖为坡形，针体和针柄内部设有贯通的空腔直通针尖，针柄的侧壁上设有通孔与空腔相通；针柄外壁为棱柱形；艾柱套管为圆管形，套在针柄的上部。

本实用新型的优点是：灸疗针针体和针柄内部贯通的直通针尖的空腔，使艾柱燃烧的热量可以迅速传导到灸疗穴位，也起到了对穴位减压的作用；针柄侧壁上的通孔，保证了通风，使艾柱燃烧充分；针柄外壁为棱柱形，艾柱套管为圆管形，套在针柄的上部，既可固定，又留有间隙，保证了通风；该结构使针体和针柄以及针尖可采用一种材料材质，导热快，结构简单，艾柱插在艾柱套管中即可固定，操作使用十分方便，痛感小，针灸患者都可接受，保证了带有温热的灸疗效果。

申请人：于长海
地址：158100 黑龙江省鸡西市鸡冠区市一中
国籍：CN
更多信息请下载全文后查看。

专利名称：一种针灸针
专利类型：实用新型专利
发明人：周武新
申请号：CN201721691195.4申请日：20171207
公开号：CN208726262U
公开日：
20190412
专利内容由知识产权出版社提供
摘要：一种针灸针，包括带有针柄的针身，针身前端带有针头，针头为子弹头结构，针头后端逐步缩小后再逐步增加形成针颈与针身连接，针身为长方体，且四边倒角成弧形，针柄上设有挂环。

本实用新型的针灸针，设计了特定结构与尺寸的针头、针颈和针身。

采用本实用新型的针灸针进行针灸治疗时，可以减小针灸针与肌肤的凝滞力，使走针更加顺畅，有效保护人体组织和细胞，同时减少了进针对肌体的压迫感，不仅提高针疗功效，也提高了患者医治过程的舒适度。

申请人：周武新
地址：401534 重庆市合川区小沔镇行政街9号3幢2单元2-1
国籍：CN
代理机构：杭州天勤知识产权代理有限公司
代理人：胡红娟
更多信息请下载全文后查看。

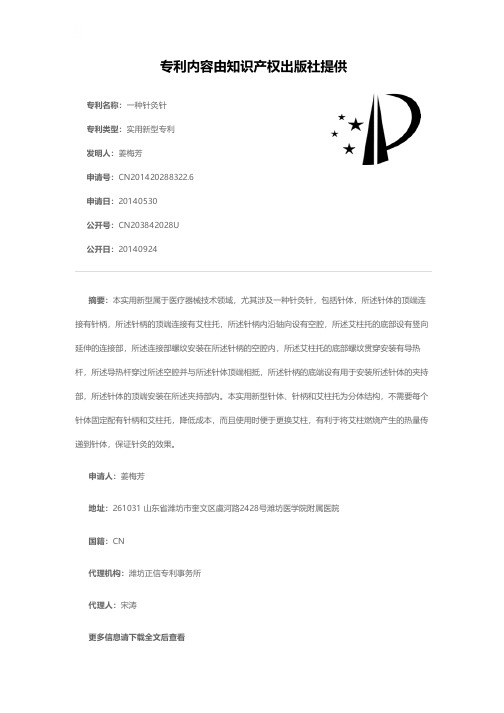

专利名称：一种针灸针
专利类型：实用新型专利
发明人：姜梅芳
申请号：CN201420288322.6申请日：20140530
公开号：CN203842028U
公开日：
20140924
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗器械技术领域，尤其涉及一种针灸针，包括针体，所述针体的顶端连接有针柄，所述针柄的顶端连接有艾柱托，所述针柄内沿轴向设有空腔，所述艾柱托的底部设有竖向延伸的连接部，所述连接部螺纹安装在所述针柄的空腔内，所述艾柱托的底部螺纹贯穿安装有导热杆，所述导热杆穿过所述空腔并与所述针体顶端相抵，所述针柄的底端设有用于安装所述针体的夹持部，所述针体的顶端安装在所述夹持部内。

本实用新型针体、针柄和艾柱托为分体结构，不需要每个针体固定配有针柄和艾柱托，降低成本，而且使用时便于更换艾柱，有利于将艾柱燃烧产生的热量传递到针体，保证针灸的效果。

申请人：姜梅芳
地址：261031 山东省潍坊市奎文区虞河路2428号潍坊医学院附属医院
国籍：CN
代理机构：潍坊正信专利事务所
代理人：宋涛
更多信息请下载全文后查看。

专利名称：一种温针玉灸器
专利类型：发明专利
发明人：尤梦奇,叶慧敏,梁惠燕,钟燕昌,柳涛,黎月桃,林广勇,叶燕,宋琴琴,谭超权
申请号：CN202111404100.7
申请日：20211124
公开号：CN114053144A
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本发明公开了一种温针玉灸器，包括外筒体、内筒体和外筒盖，外筒体设有取出开口和玉灸部，外筒盖封盖取出开口，外筒体和外筒盖形成燃烧空间，内筒体设置于燃烧空间内；内筒体设有隔灰结构；玉灸部设有第一置针通孔，隔灰结构设有第二置针通孔，第一置针通孔和第二置针通孔位置对应设置。

在使用本温针玉灸器时，医护人员将艾绒放置于内筒体，随后在隔灰结构的下方点火点燃艾绒，艾绒燃烧的过程中，热量会通过针体传入穴位，同时会对玉灸部进行加热，利用玉石温润、安神的功效，以及利用玉石的保持热量持久辐射的特性，对病人进行持续治疗，本方案的温针玉灸器能同时实现温针灸以及隔玉灸，可达到更好的治疗效果。

申请人：佛山市第二人民医院
地址：528000 广东省佛山市卫国路78号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：谢泳祥
更多信息请下载全文后查看。

专利名称：一种便于调节的中医灸针
专利类型：实用新型专利
发明人：鲁华龙,其他发明人请求不公开姓名申请号：CN202020043799.3
申请日：20200109
公开号：CN211884575U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型涉及灸针技术领域，具体涉及一种便于调节的中医灸针；包括灸针本体、针鞘和空心套管；灸针本体、针鞘及空心套管均为倒凸型结构，且灸针本体的顶部设有柱形帽体；灸针本体螺纹安装在针鞘的内部，空心套管下部较细端的内壁上周向开设有向下倾斜的出水孔，且空心套管下部较细端的内壁上胶接有医用绵；本实用新型中的灸针本体能收缩至针鞘中，不仅能对灸针针尖起到一定的保护作用，而且使其便于携带；另外，其能对灸针进行一定程度上的加热，从而减小病人在天气比较寒冷时，由于灸针表面温度与人体体温之间存在较大的温差，从而对病人产生刺激感，影响病人针灸时的舒适度；再者，其本身能实现对灸针本体的擦拭和杀菌消毒的目的。

申请人：鲁华龙
地址：264400 山东省威海市文登区峰山路1号山东省文登整骨医院
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259771.0(22)申请日 2019.03.01(73)专利权人 上海中医药大学附属曙光医院地址 200021 上海市黄浦区普安路185号(72)发明人 王莹　张晓天　朱蕴华　高垣　黄正阳　(74)专利代理机构 上海卓阳知识产权代理事务所(普通合伙) 31262代理人 周春洪(51)Int.Cl.A61H 39/08(2006.01)A61H 39/06(2006.01)(54)实用新型名称一种两用温针灸筒(57)摘要本实用新型涉及一种两用温针灸筒，所述的两用温针灸筒，包括储艾筒、底座、粘贴片；所述的储艾筒上端面设有开口，下端面为散热盘，外表面设有外螺纹；所述的散热盘设有中心孔；所述的中心孔周围均匀分布多个隔灰孔；所述的底座呈空心圆柱结构，且内壁设有内螺纹；所述的粘贴片呈环形结构。

其优点表现在：利用储艾筒和底座之间的螺纹配合，通过旋转起到调节高度的作用，避免患者因艾灸温度过高而烫伤；利用散热盘上的中心孔和隔灰孔，可将针具套嵌于中心孔中，方便支撑针具上的艾绒、艾柱或艾条段和防止艾灰掉落皮肤的作用，并使其更换方便；耐高温，固定方便，使用便捷，既可作为临床温针灸使用，也可为患者自我保健的温和灸用。

权利要求书1页 说明书3页 附图4页CN 209751656 U 2019.12.10C N 209751656U权　利　要　求　书1/1页CN 209751656 U1.一种两用温针灸筒，其特征在于，所述的两用温针灸筒，包括储艾筒、底座、粘贴片；所述的储艾筒上端面设有开口，下端面为散热盘，外表面设有外螺纹；所述的散热盘中心设有中心孔；所述的中心孔周围均匀分布多个隔灰孔；所述的底座呈空心圆柱结构，且内壁设有内螺纹；所述的粘贴片呈中空环形结构。

2.根据权利要求1所述的一种两用温针灸筒，其特征在于，所述的储艾筒为不锈钢316材质。
