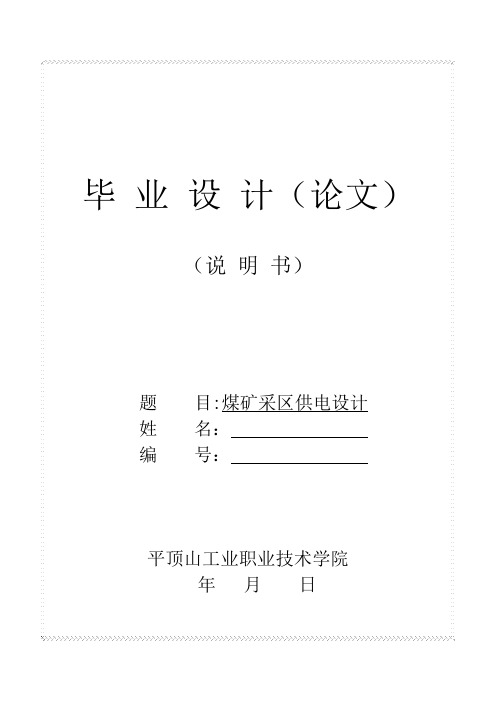

毕业设计（论文）（说明书）题目:煤矿采区供电设计姓名：编号：平顶山工业职业技术学院年月日毕业设计 (论文）任务书姓名何俊华专业矿山机电任务下达日期年月日设计(论文）开始日期年月日设计(论文)完成日期年月日设计（论文)题目:A．编制设计B．设计专题（毕业论文）指导教师系（部）主任年月日毕业设计(论文）答辩委员会记录电力工程系矿山机电专业，学生何俊华于年月日进行了毕业设计(论文）答辩.设计题目: 煤矿采区供电设计专题（论文）题目：煤矿采区供电设计指导老师:答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定,给予学生何俊华毕业设计（论文）成绩为。
答辩委员会人,出席人答辩委员会主任(签字）：答辩委员会副主任（签字)：答辩委员会委员： , ，，，， ,平顶山工业职业技术学院毕业设计（论文）评语第 1 页毕业设计（论文)及答辩评语：煤矿采区供电设计摘要电力是煤矿企业的主要能源，由于井下特殊环境，为了减少井下自然灾害对人身和设备的危害，这就要求我们对煤矿企业采取一些特殊的供电要求和管理方法。
由于电能够方便而经济地有其他形式的能量转化而得，又能简便而经济地转化成其他形式的能量供应使用;无论是工业还是居民生活,电能的应用极为广泛，一旦中断可能造成人员伤亡、设备损坏、生产停顿、居民生活混乱。
所以搞好供电工作对工矿企业生产和职工生活的正常进行具有十分重要的意义。
此次设计注重能力和技能训练的原则，结合工业企业电气化、电气工程自动化电气控制的目标，以供电设计基础能力为主兼顾供电系统的运行和设备维护与管理等知识。
设计搜索、总结了供电方面的知识，为供电设计提供了参考依据.本次设计的对象是-—平煤股份六矿公司采区供电，由于矿区开采煤层深、用电负荷大井下涌水量大、机械程度高所以选用深井供电系统。
采取供电要求——采区供电是否安全可靠,技术和经济合力将直接关系到人身,矿井和设备的安全及正常生产，由于矿井工作环境特殊，正确选择电气设备和导线，并采用合理供电控制和保护系统，以确保电气设备安全和防止瓦斯煤尘爆炸。
供电系统设计一、供电系统的拟定1、地面主供电线路（详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，一是由永安变电站向五一煤矿地面配电室输送的 6KV 供电线路；二是由元门坝变电站向五一煤矿地面配电室输送的 6KV 供电线路。
2、矿井主供电线路详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，第一条：采用 ZLQ50mm 2铠装电缆从地面 10KV 站向 +510 中央变电所供 6000V 电源，电缆长度为 1200m。
第二条：采用 ZLQ35mm 2铠装电缆从地面 10KV 站向 +350 中央变电所供 6000V 电源，电缆长度为 1700m。
第三条：采用 ZLQ35mm 2铠装电缆从地面 10KV 站向 +200 中央变电所供 6000V 电源，电缆长度为 2200m；从 +200 中央变电所采用VUZ35mm 2铠装电缆向南翼采区变电所供 6000V 电源，电缆长度为2300m。
2、联络电缆供电情况：+510 水平中央变电所与 +350 水平中央变电所联络供电采用ZLQ35mm 2铠装电缆，电缆长度为 500m；+350 水平中央变电所与 +200水平中央变电所的联络供电采用ZLQ35mm 2铠装电缆，电缆长度为500m。
二、各中央变电所变压器容量的计算1、+510 中央变电所变压容量的计算P =ΣP K ÷ Cosψ510 e x pj其中ΣP=P +P +P ，e123P1=130KW 为 2m 绞车负荷；P2=75KW 为 1.2m 人车负荷；P3=30KW 为照明等其它负荷。
则ΣP e=130+75+30=255KW；K x=0.7，Cosψpj=0.7P510 =235×0.7 ÷0.7=235KVA ＞180KVA 。
由于考虑到 1.2m 绞车是专提升人员用，故该变电所采用两台变压器分别向 2m 绞车和 1.2m 绞车供电。

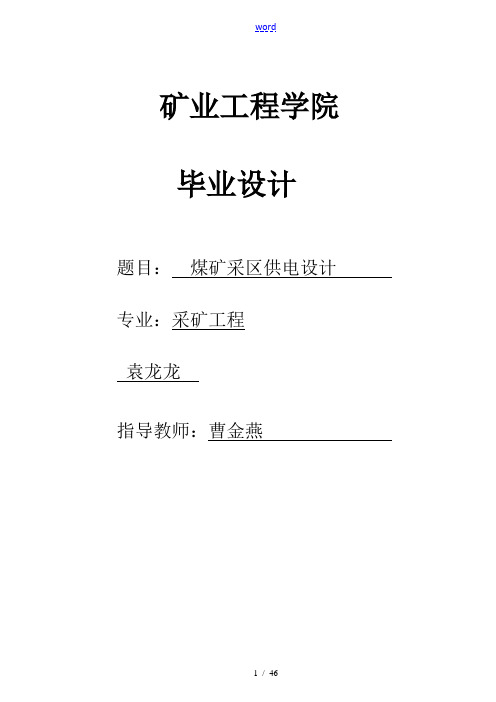

word矿业工程学院毕业设计题目：煤矿采区供电设计专业：采矿工程袁龙龙指导教师：曹金燕摘要本设计初步设计了煤矿地面35kV变电站的设计。
其设计过程主要包括负荷计算、主接线设计、短路计算、电气设备选择、继电保护方案、变电所的防雷保护与接地等。
通过对煤矿35KV变电站做负荷统计，用需用系数法进展负荷计算，根据负荷计算的结果确定出该站主变压器的台数、容量与型号。
用标幺值法对供电系统进展了短路电流计算，为电气设备的选择与校验提供了数据。
根据煤矿供电系统的特点，制定了矿井变电所的主结线方式、运行方式、继电保护方案。
其中35KV侧为全桥接线，6KV主接线为单母分段。
两台主变压器采用分列运行方式。
并根据电流整定值以与相关数据的校验，选择了断路器、隔离开关、继电器、变压器等电气设备。
毕业论文〔设计〕开题报告2015年3月10日太原理工大学毕业设计〔论文〕任务书页第2页前言本设计的目的是通过本次设计巩固所学的专业知识，培养分析问题、解决问题的能力与实际工程设计的根本技能。
电力是现代煤矿的动力，首先应该保证供电的可靠和安全，并做到技术和经济方面合理的满足生产的需要。
由于煤矿生产条件的特殊性，对供电系统有特殊的要求，尤其是煤矿地面供电系统作为整个煤矿供电开端，对整个煤矿供电的安全，可靠，经济具有举足轻重的作用。
本论文根据变电所的设计原如此，围绕某矿井35KV变电所设计这一课题展开了全面的设计与研究，主要完成以下工作：针对矿井负荷的用电要求，根据需要系数法进展了负荷计算。
据此对主变压器进展选择，并进展无功补偿。
根据变电所主接线的设计原如此，对变电所的主接线进展设计：高压35kV采用全桥接法,6kV母线采用单母分段接线形式。
采用标幺值法对供电系统进展了短路计算。
按安装地点、运行环境和使用要求对电气设备的规格型号进展选择，并对它们进展动稳定和热稳定校验。
为了在供配电系统发生故障时，能够自动地、迅速地、有选择地将故障设备从系统中切除，以免事故的扩大，在论文中对变电所继电保护进展了设计。
![毕业设计--煤矿井下中央变电所供电设计[管理资料]](https://img.taocdn.com/s1/m/66c3020ff705cc1754270907.png)
毕业设计说明书（煤矿井下中央变电所供电设计）学生姓名：学号：G110202039系部：矿山工程系专业：矿山机电指导教师：2013年11月毕业设计任务书的拟定，井下负荷计算，变压器选择，供电电缆的选择及校验，短路电流的计算，电气设备的选择及保护装置的整定，最后还对中央变电所内的供电所设备进行了经济概算等。
3．对毕业设计成果的要求：（1）字数必须在2万字以上；（2）本次设计内容包括原始资料内容的收集，中央变电所位置的确定，供电系统的拟定，井下负荷计算，变压器选择，供电电缆的选择及校验，短路电流的计算，电气设备的选择及保护装置的整定，最后还对中央变电所内的供电所设备进行了经济概算等。
4．毕业设计工作进度计划：起迄日期工作内容2013年9月2 日~ 9月7日9月9 日~ 9月14日9月16日~ 9月21日9月23日~ 11月9日11月11日~ 11月16日11月18日~ 11月23日11月25日~ 11月30日毕业设计准备，资料收集毕业设计方案初定毕业设计草图、设计说明书拟定完成大纲指导书各项要求及全部内容毕业设计图纸审定、设计说明书定稿毕业设计准备答辩，进行组员间预答辩毕业设计图纸，设计说明书上交并进行论文答辩学生所在系审查意见：教研室主任：年月日前言在即将毕业之际，根据教学大纲安排，完成毕业论文及设计、做好毕业答辩工作，到矿上参加实习。
此次实习任务，除了对该煤矿作业过程及对矿井各设备的了解，还须收集矿井原始资料，并以其为依据，对矿井中央变电所作供电系统的设计。
本设计分为三大部分，第一部分为原始资料，第二部分为设计过程，第三部分为参考资料，书中着重讲述中央变电所供电系统中各电气设备的设计过程，如高压配电箱、变压器。
电缆的选择方法，并对其的整定及校验，书中详细叙述了电缆及设备的选择原则，井下供电系统采取各种保护的重要性，简明易懂。
本设计方案符合《煤矿安全规程》、《煤矿工业设计规范》，坚持从实际出发、联系理论知识，在设计过程中，通过各方面的考虑，选用新型产品，应用新技术，满足供电的可靠性、安全性、经济性及技术合理性。
煤矿供电系统毕业设计论文
首先，我们需要对煤矿供电系统进行分析。
煤矿供电系统由高压配电
系统、中压配电系统和低压配电系统组成。
其中，高压配电系统主要负责
将电能从电站输送到煤矿，中压配电系统将高压电能转化为中压电能，低
压配电系统负责将中压电能分配给各个用电设备。
通过对煤矿供电系统的
分析，我们可以了解到其存在着供电线路长、变电设备老化、故障率高等
问题。
为了解决这些问题，我们可以针对煤矿供电系统提出一些优化的措施。
首先，可以选择更佳的供电线路，减少供电线路的长度，降低线路的损耗。
同时，可以对变电设备进行维护和更新，保证其正常运行，减少故障率。
另外，可以增加配电设备的备用容量，以应对突发的用电需求，提高供电
系统的可靠性。
除了以上的技术措施，我们还需要加强对煤矿供电系统的监管和管理。
可以采用电力监测系统，实时监测煤矿供电系统的工作状态，并及时发现
和处理问题。
同时，可以加强对供电设备的定期检查和维护，确保设备的
正常运行。
另外，可以制定相应的应急预案，准备各种突发情况的处理方法，以保障煤矿供电系统的安全运行。
综上所述，煤矿供电系统的可靠性和安全性对煤矿的生产效率和工人
的生命安全至关重要。
通过对供电系统进行分析和优化，采取相应的技术
措施和管理措施，可以提高煤矿供电系统的可靠性和安全性，确保煤矿的
正常运行。
同时，还可以提高供电系统的灵活性和响应能力，以适应煤矿
生产的需求。
《矿山供电》课程设计教学大纲实训名称：《煤矿供电课程设计》课程编号：15032302学分：2学分学时：60学时（理论教学：8学时，设计：52学时）课程性质：必修相关课程：《工矿企业供电》、《电工技术》适用专业：矿山机电专业一、目的与要求《矿山供电》课程是一门实践性、综合性、应用性较强的课程。
通过实践教学的各个环节，使学生更好地掌握矿山供电方面的知识，提高学生分析解决实际问题的能力，掌握进行采区供电设计的基本方法和步骤，为从事煤矿供电相关的工作打下坚实基础。
通过对采区供电系统的设计，培养应用理论知识的能力，利用相关原始材料进行采区供电设计的能力。
二、教学内容和要求1．教学目的掌握采区供电初步设计的方法步骤与计算过程。
2．教学内容（1）布置和分析设计任务（2学时）；（2）进行采区负荷统计，确定变压器的容量、型号及台数（4学时）；（3）确定采区供电系统（4学时）；（4）确定变电所位置（4学时）；（5）电缆截面的计算与选择（6学时）；（6）高低压开关的选择及其继电保护装置的整定（8学时）；（7）采区供电的安全措施的设置（4学时）：（8）完成设计说明书的撰写（12学时）；（9）绘制采区供电系统图（6学时）。
3．设计要求（1）根据所给原始资料，完成规定设计；（2）完成设计说明书的撰写；（3）完成采区供电系统图的绘制。
4．注意事项（1）设计要符合《煤矿安全规程》的要求；（2）设计的供电系统要安全可靠、电能质量好和技术经济合理。
5．教学组织（1）教师布置和分析设计任务，指导设计；（2）学生在教室完成规定的设计内容。
三、学时分配四、成绩考核实践教学环节应进行严格的考核并评定成绩。
评定成绩的主要依据是设计成果的质量、设计过程中的表现。
本课程设计成绩评定依据以下几个方面的内容：出勤情况、设计过程中的表现、设计说明书的质量、设计图纸的质量。
设计成绩按五级分评定（优、良、中、及格、不及格）。
煤矿供电技术课程设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握煤矿供电系统的基本原理、组成部分及工作原理；技能目标要求学生能够运用所学知识对煤矿供电系统进行分析和设计；情感态度价值观目标要求学生认识到煤矿供电技术在煤矿生产中的重要性，增强对煤矿安全的责任感。
通过本节课的学习，学生应能理解并描述煤矿供电系统的基本原理和组成部分；分析并解释煤矿供电系统的工作原理；应用所学知识对煤矿供电系统进行简单的设计；认识到煤矿供电技术在煤矿生产中的重要性，树立正确的煤矿安全观念。
二、教学内容本节课的教学内容主要包括煤矿供电系统的基本原理、组成部分及工作原理。
首先，介绍煤矿供电系统的基本原理，让学生了解煤矿供电系统的基本概念和电力传输的基本规律；然后，讲解煤矿供电系统的组成部分，包括电源、输电线路、变电站、配电设备等，使学生了解各部分的功能和相互关系；最后，阐述煤矿供电系统的工作原理，让学生掌握电力在煤矿中的传输、分配和使用的全过程。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式。
首先，采用讲授法，系统地传授煤矿供电技术的理论知识；其次，运用讨论法，引导学生针对实际案例进行分析和讨论，提高学生的实际操作能力；此外，采用案例分析法，通过分析煤矿供电系统的实际案例，使学生更好地理解和掌握所学知识；最后，利用实验法，让学生在实验过程中亲自操作，培养学生的动手能力和实际解决问题的能力。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：教材《煤矿供电技术》、参考书籍、多媒体教学课件、实验设备等。
教材和参考书籍将为学生提供系统的理论知识，多媒体教学课件将生动展示煤矿供电系统的原理和实例，实验设备则为学生提供动手实践的机会。
通过丰富多样的教学资源，我们将努力提高学生的学习兴趣和主动性，提高教学质量。
五、教学评估本节课的教学评估将采用多元化方式，以全面、客观地评价学生的学习成果。
绝密文件，核心资料，拒绝盗版，支持正版，从我做起，一切是在为了方便大家！知识就是力量！供用电技术专业毕业综合实践与设计（论文）指导一、毕业综合实践的目的及要求毕业综合实践是专业教学计划的重要组成部分，是学生完成专业学习任务所必需的重要的实践性教学环节，是对学生理论联系实际的全面的工程技术训练，是完成电力工程技术人员初步培训的重要步骤。
毕业综合实践的目的是：培养学生综合运用所学的基本理论、基本知识和基本技能去分析和解决本专业的一般工程技术问题，进行一次工程技术人员所必须具备的基本初步训练，使学生毕业后能较快的胜任本专业的技术工作。
基于上述目的，对毕业综合实践的要求是：1．在毕业综合实践中，要求学生能综合运用所学基础理论和专业知识，运用计算、绘图、实验等技能，在教师的指导下，完成毕业综合实践任务，以便巩固、深化所学到的知识及技能。
2．要求学生通过毕业综合实践学会对本专业的技术课题进行调查研究，使用有关资料和工具书；了解有关的技术方针、政策、掌握一般的设计程序和方法，学会编制技术文件。
3．要求学生通过毕业综合实践树立正确的设计思想，培养实事求是、严肃认真、扎扎实实地工作作风。
二、毕业设计的目的和要求1．培养学生综合运用所学专业理论知识和技能分析解决电子工程实际问题的能力。
2．培养学生从工程技术工作的全局观念出发，树立正确的工程设计思维方式和严谨认真的工作作风。
3．养学生技术经济分析和技术组织工作的能力。
4．培养学生开展调查研究，查阅技术文献、资料、手册，进行技术分析和工程计算，绘制电路图释及编写技术文件的能力。
5．要求学生在指导教师的指导下，独立完成所分担的设计课题。
内容包括：（1）通过调查研究和毕业实习，搜集和查阅有关资料和图纸并进行技术分析。
（2）进行方案选择，完成整体设计。
（3）根据课题的要求，动手完成电子系统的实验验证或电子装置（设备）的整机安装调试。
（4）撰写毕业设计论文或编写设计说明书。
三、毕业综合实践与设计时间安排注：上表内时间是按13周计划安排的，如果周数不一样，毕业综合实践的工作要适当变化。
《煤矿供电》课程设计指导书第一部分课程设计要求一、设计题目：1、课题1：工矿企业供、配电系统。
2、课题2：地面变、配电所的供电系统。
3、课题3：井下变、配电所的供电系统。
二、基本情况1、适用专业：矿山机电专业。
2、设计时间：一周（30学时）。
3、设计地点：学院院内、工矿企业、原工作单位。
三、设计的性质目的和任务《煤矿供电》课程设计是《煤矿供电》实践教学的重要部分，也是教学中的一个重要环节之一。
《煤矿供电》课程设计的主要目的是以学生能力培养与技能训练为原则，提高学生综合应用所学理论知识和实践知识的能力，同时便于查找不足，从而在后续的《煤矿供电》综合实训、毕业实习和毕业设计等教学环节为加以弥补。
《煤矿供电》课程设计主要任务是熟悉国家的经济政策。
掌握国家有关供电方面的规程规定；学会合理设计和经济比较，能够选择、布置、调试供电设备。
培养学生查阅手册和产品样本等技术资料，提高学生的计算能力、专业绘图能力和编写设计文件能力等。
四、课程设计的步骤和内容1、准备工作（1）借阅有关设计手册、产品样本等设计用书。
（2）准备绘图用具。
（3）分析设计题目。
（4）熟悉设计步骤、理清设计思路。
2、设计步骤和内容（1）现场考察、收集设计依据资料（包括井下平面布置状况、生产规模、负荷资料、发展规划、煤层深度、井田范围、涌水量、采煤方法等资料）。
（2）书写设计说明书（仅作参考）第一章：井下变电所及变配电所位置的确定。
第二章：井下供电系统的拟定。
第三章：负荷统计与变压所的选择。
第四章：电缆的选择。
第五章：短路电流的计算。
第六章：电气设备的选择。
第七章：保护装置的整定计算。
第八章：井下保护接地系统。
第九章：变电所确定及设备布置。
第十章：井下照明计算。
第十一章：变电所的经济概算。
（3）绘制图纸包括：井下采区变电所主结线电路图（A1图样），变配电所平、剖面图（A1图样），井下采区变电所接地装置平面布置图（A1图样）。
（4）修订、整理完善说明书和图纸。
（5）准备答辩。
（6）答辩。
五、设计成果资料要求1、设计说明书（1）用16开本书写。
（2）编写顺序、封面、任务书、原始资料、前言、目录、章、节及参考书目。
（3）所选设备所算结果一定有可靠的设计依据。
对重要的结果有必要进行分析。
（4）语言要简要明确。
（5）书写要规范工整。
2、设计图纸（1）图幅尺寸规格正确。
（2）比例适当、布置合理。
（3）绘制图纸包括变电所主接线电路图（A1图样），变配电所平、剖面图（A1图样），变配电所接地装置平面布置图（A2图样）。
（4）采用新符号、新标注。
（5）整洁、清晰、美观。
六、时间安排七、考核方式指导教师根据学生在设计过程中的表现态度、出勤情况、设计报告资料、答辩情况给出综合评定成绩。
设计表现：25%；设计报告：25%；设计答辩：25%；出勤情况：25%。
按优、良、中、差、不及格五级进行评定。
八、纪律要求（1）严格遵守生产厂矿和学院的规章制度，“树立安全第一、安全为天”的思想。
（2）严格执行操作规程、安全规程、严禁违章操作、避免一切事故。
（3）自觉维护学院及大学生形象，实地考察时，不要大声喧哗，要有礼貌，虚心向请教现场技术人员和工人师傅。
（4）认真做好各项记录。
（5）爱护公物、树立节约意识。
（6）按时上交课程设计资料，逾期不交者按不及格处理。
第二部分课程设计说明书的编写设计说明书是课程设计结束时必须提交的重要文件。
在工程设计中，初步设计阶段结束时也必须编写出设计说明书，而施工设计阶段则不要求系统的设计说明书，必要的文字说明只作为施工图样的补充。
课程设计的主要目的：通过设计使学生能综合运用所学知识，分析和解决煤矿供电设计方面的技术问题；巩固和扩展学生的知识领域，培养学生严肃认真的科学态度，提高学生独立工作的能力。
通过设计使学生掌握供电设计的方法；熟悉国家有关技术经济方面的方针政策和安全方面的规程和措施；训练学生使用各种规程、设计手册和技术资料的能力；培养学生编写技术文件、绘图的能力；完成电气技术人员供电设计能力的基本训练。
一、对设计的要求1、设计必须符合国家各项技术经济政策和有关规程的各项规定。
2、设计应尽量采用国家定型的成套设备和系列产品，尽量采用新技术、新产品和国产先进设备，以确保技术的先进性。
3、设计应在保证供电可靠性、安全性和供电质量的基础上尽量节约投资，减少有色金属消耗量，降低电能埙耗和年运行费用。
做到既经济合理又安全实用。
4、设计应从生产实际出发，选择设备时应考虑备品配件的来源和本矿的施工、维护和检修条件。
5、设计要严肃认真，提倡既有科学严谨的态度又要有大胆创新的精神。
二、设计说明书编写的一般要求1、必须阐明设计主题1）首先必须说明设计的项目名称（设计题目）、任务要求及分工情况。
2）简要说明设计的依据，包括设计原始资料的摘要。
3）整个设计说明书要反映出设计的指导思想或遵循的设计原则及设计步骤、设计计算结果、方案比较情况、设备选择结果及其技术特征。
2、应突出阐述设计方案1）要突出设计方案的选择比较。
例如对井下采区变电所的主结线方案，一般要求选2--3个比较合理的方案来进行技术经济比较，从中优选一个最佳方案。
2）设计方案的比较要简明，分析要全面，论述要科学有据。
3、文字要精炼，计算要简明1）说明书的文字叙述要开门见山，不要滥用修饰词；特别是写“前言”，要实事求是，切忌虚夸。
2）文字说明要精炼、准确，要符合现代汉语规范，讲究标点符号用法，避免语法、修辞和逻辑错误。
字迹要清楚，力求工整，切忌写错别字。
3）选择计算要简明，尽量采用一目了然的图表形式。
4、条理要分明1）除“前言”或“结语”外，设计说明书的中间主体部分应尽量采用条款分明的形式，罗列叙述，或采用图表格式，力求作到条理清晰，叙述清楚。
2）要按照设计的顺序，安排好说明书的层次结构。
前后之间既要层次分明，又要有逻辑联系。
说明书的文字叙述要层次分明、条理清楚、简明扼要，书写格式要规范统一。
插图应整洁美观，图形及文字符号要符合新的国家标准。
3）设计说明书要统一编写页码，前面要编写“目录”。
目录中的章节序号、标题及页码，均应与正文一致。
作为课程设计和毕业设计的说明书，后面须列出“参考书目”。
参考书目的格式，按GB7714—87《文后参考文献著录规则》规定应为：编著者·书名·出版地：出版者，出版年。
按1990年3月发布的《标点符号用法》，书名外可加书名号《》。
例：刘介才主编·《》·北京：机械工业出版社，1998。
说明书中还应编入收集到的原始资料和矿山概况的简要说明等内容。
三、图纸要求1、基本要求：（1）画图要规范，一律采用新国标。
（2）至少1张用计算机绘图。
2、提供图纸规格、数量：（1）采区变电所主结线电路图（Ａ１图样）１张。
（2）采区变电所平、剖面图（Ａ１图样）１张。
（3）采区变电所接地装置平面布置图（Ａ２图样）１张。
四、设计说明书常用的层次格式前言目录第一章ＡＡＡＡＡ第一节ＢＢＢＢＢＢ一、ＣＣＣＣＣ（一）ＤＤＤＤＤ１、ＥＥＥＥＥ（１）ＦＦＦＦＦ…………附录参考书目《煤矿供电》毕业设计指导书第一部分、工矿企业供电毕业设计指导书课题一：工矿企业35（63）千伏总降压变电所供电系统设计一、设计题目35（63）千伏总降压变电所设计二、设计依据（一）设计所需原始资料1、设计企业的资料1）企业的地理交通资料。
2）企业的平、剖面布置资料。
3）企业的负荷资料与发展规划（各用电负荷的技术特征应以表格形式列出）。
4）企业的生产环境特征。
5）企业概况。
2、电源资料1）电源的地理位置、地形和接线。
2）短路参数和继电保护参数。
3）电力部门的要求。
3、其他资料1）气象资料。
2）水文地质（采区布置情况、井下最大涌水量、瓦斯涌出量）及地震资料。
3）设备材料供应情况。
（二）主要参考书《电气设计手册》、《变电所设计手册》、《配电所设计手册》、《煤矿电工手册》、《电器产品样本及产品目录》、《设计指导书》和有关教材。
三、设计的具体任务与要求第一章变电所位置及供电电源的确定第一节变电所位置的确定第二节变电所供电电源的确定第二章变电所的负荷统计与主变压器的选择第一节变电所的负荷统计第二节无功功率的补偿第三节主变压器的选择第三章变电所供电系统的拟定第一节变电所主接线方案的确定第二节绘制供电系统草图第三节供电系统的运行方式第四章短路电流计算第一节计算短路电流的目的和任务第二节计算短路电流的原则与规定第三节计算短路电流所需的原始资料第四节短路电流计算第五章电气设备的选择第一节高压开关与熔断器的选择第二节母线的选择第三节支柱绝缘子和穿墙套管的选择第四节电抗器的选择第五节互感器的选择第六节高压开关的选择第六章输电线路的选择与敷设第一节导线材料的选择第二节导线截面的选择第三节架空线路的选择与敷设第四节电缆线路的结构与敷设第七章变电所的继电保护与自动化装置第一节6（10）千伏配出线的继电保护第二节电容器的继电保护第三节变电所母线保护第四节主变压器的继电保护第五节自动重合闸和备用电源自动投入装置第八章变电所的所用电系统第一节变电所的所用电负荷第二节变电所的操作电源与直流系统第三节所用电交流系统第九章变电所的中央信号装置第一节信号装置的种类第二节中央信号装置的设计原则第三节中央信号装置的选型第十章变电所二次回路元件的选择与屏的设计选型第一节二次回路元件的选择第二节屏的设计选型第十一章变电所屋内外布置第一节变电所屋内外布置的一般要求第二节变电所屋外布置第三节变电所屋内布置第十二章变电所的防雷与接地第一节变电所的直接雷击保护第二节变电所对线路入侵波的保护第三节变电所的接地系统第十三章变电所的经济概算第一节变电所的经济概算第二节变电所的技术经济指标在完成上述设计计算任务的基础上，要求交出下列资料(图纸要求至少有一张用计算机画)：（一）设计说明书（１６开本）１份。
（二）变配电所主结线电路图（Ａ１图样）１张。
（三）变配电所平、剖面图（Ａ１图样）１张。
（四）变配电所接地装置平面布置图（Ａ２图样）１张。
四、设计时间年月日至年月日（周）指导教师（签名）年月日课题二：工矿企业6（10）千伏变电所供电系统设计一、设计题目6（10）千伏变电所设计二、设计依据（一）设计所需原始资料1、设计企业的资料1）企业的地理交通资料。
2）企业的平、剖面布置资料。
3）企业的负荷资料与发展规划。
各用电负荷的技术特征应以表格形式列出。
（包括高压负荷资料和低压负荷资料）4）企业的生产环境特征。
5）企业概况。
2、电源资料1）电源的地理位置、地形和接线。
2）短路参数和继电保护参数。
3）上级变电所6（10）千伏母线上的短路容量。
4）电力部门的要求。
3、其他资料1）气象资料。
2）水文地质及地震资料。
3）设备材料供应情况。
（二）主要参考书《电气设计手册》、《变电所设计手册》、《配电所设计手册》、《煤矿电工手册》、《电器产品样本及产品目录》、《设计指导书》和有关教材。
