【精选】北师大版九年级全册物理第十一章
《简单电路》测试卷（含答案）
一、选择题 (每题3分，共30分)
1．[2023·攀枝花]目前，制造手机芯片的材料主要为( )
A．导体
B．绝缘体
C．半导体
D．超导体
2．[2023·徐州]如图所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。
将待检验的物体靠近铝箔条的一端，发现铝箔条向物体方向偏转，则说明该物体( )
A．带正电荷
B．带负电荷
C．不带电
D．带正电荷或负电荷
3．[2023·青岛期末]如图所示，把铜片、铁片插入半块橙子中，制成一个水果电池，用电压表测量它的电压。
则( )
A．橙子是用电器
B．电压表能提供电压
C．水果电池的电压为0.5 V
D．铜片是水果电池的正极
4．如图所示的电路图，完全无误的是( )
1/ 9。
2023年九年级物理全册第十一章《简单电路》单元试题卷(满分100分)一、选择题(每小题3分,共30分)1.楠楠同学在中考备考中,准备有:①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。
上述五种物品属于绝缘体的有()A.①③⑤ B.②④⑤C.③④⑤ D.①②④2.在“探究并联电路电流的特点”实验中,实验电路如图甲所示,闭合开关S 后,电流表A 1、A 2示数分别如图乙、丙所示,则通过灯泡L 1、L 2电流大小的判断正确的是()A.L 1的电流大于L 2的电流B.L 1的电流等于L 2的电流C.L 1的电流小于L 2的电流D.无法比较L 1、L 2的电流大小3.对如图所示电路的分析,错误的是()A.当断开S 1、S 2,闭合S 3时,R 1与R 2为串联B.当断开S 3,闭合S 1、S 2时,R 1与R 2为并联C.当断开S 1,闭合S 2、S 3时,R 1与R 2为串联D.只要同时闭合S 1、S 3,就会出现短路现象4.下图是实验室伏安法测电阻的电路图,其中a、b 电表应分别为()A.a 为电流表,b 为电流表B.a 为电压表,b 为电压表C.a 为电流表,b 为电压表D.a 为电压表,b 为电流表5.关于滑动变阻器的构造,下列说法正确的是()A.瓷筒可以用胶木筒代替B.接线柱应有两个,有四个接线柱的不能起到变阻器的作用C.线圈可以用裸导线绕制,也可以用带绝缘漆的铜线绕制D.滑动变阻器的滑片与线圈接触的地方,绝缘皮不必刮去,以保证线圈导线间的绝缘6.如图所示,电源电压一定。
关于电路的工作情况,下列说法正确的是()A.只闭合S 1时,两只灯泡是串联的B.若先闭合S 1,再闭合S 2,电压表读数不变、电流表读数变大C.若电压表和电流表位置对调,闭合S 1、S 2后,则两表都被烧坏D.若灯L 1被短路,闭合S 1、S 2后,则灯L 1不亮,灯L 2亮,电流表损坏7.在图中的四个电路图中,与实物图对应的是()]8.在“探究电路的电流规律”实验时用了图中的某个电路,已知R 1=R 2<R 3,电流表的读数分别是A1为0.3A、A2为0.15A、A3为0.45A。
北师大版九年级物理第十一章简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能2、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S33、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源4、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能5、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（）A．B．C．D．6、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8A B．电流表A1的示数是1.5AC．通过灯L1的电流为0.2A D．通过灯L2的电流都为1.0A7、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表8、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对9、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙 U甲＞U乙B．I甲＝I乙 U甲＜U乙C．I甲＜I乙 U甲＞U乙D．I甲＜I乙 U甲＝U乙10、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（）A．甲获得质量带正电B．乙获得电子，正电量减少C．甲失去电子带正电D．乙获得电子数等于甲失去的电子数第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图，现将R和L 并联接在电压为5V的电源两端，此时干路中的电流是A，小灯泡L的阻值为Ω。
第11章简单电路单元测试一．选择题1．下列事例中，不属于静电现象的是（）A．蜜蜂飞行时，能吸引花粉B．花开时，会闻到扑鼻的花香C．雷雨时，天空中划过的闪电D．晴天时梳头时会看到头发随梳子飘动2．甲、乙两个轻质小球相互排斥，把与毛皮摩擦的橡胶棒靠近甲球时，甲球与橡胶棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电3．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片4．如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔5．在测量小灯泡电阻实验中，某电表的示数如图所示。
其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安6．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。
当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．9．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起。
如图所示的电路设计可行的是（）A．B．C．D．10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是（）A．两表量程不同，L1和L2串联B．两表量程不同，L1短路C．两表量程相同，L1开路D．两表量程相同，L2短路二．填空题11．如图甲，验电器是根据的原理工作的；图乙中水与酒精混合后总体积变小，说明；丙图中飞镖的箭头很尖，目的是。
北师版物理九年级《简单电路》单元试卷含答案（时间：６０分钟满分：100分）一、选择题(12×3分=36分) 在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题后的括号．．．．．．．．．．．．．．内．。
1．下列用品中，一般情况下属于导体的是( )A．钢尺B．玻璃瓶C．纸杯D．橡皮控2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( ) A．电源B．开关C．导线D．用电器第１题图第２题图第３题图第４题图3．如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则（）A．L 1 不能发光，L2 能发光B．L1 能发光，L 2 不能发光C．L 1 、L2 都能发光D．L 1 、L2 都不能发光4．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( )A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的5．如图所示的电路，下列判断正确的是()A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2断开开关S3时，灯L1亮，L2不亮D．同时闭合开关S1、S2、S3时，电源短路6．在图甲的四幅电路图中，与图乙所示实物图对应的是()7．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。
下列电路图中，符合上述要求的是()8．由同种材料制成的两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过它们的电流的关系是()A．I A＞I B B．I A＜I B C．I A＝I B D．无法确定9．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线第９题图第１０题图10．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

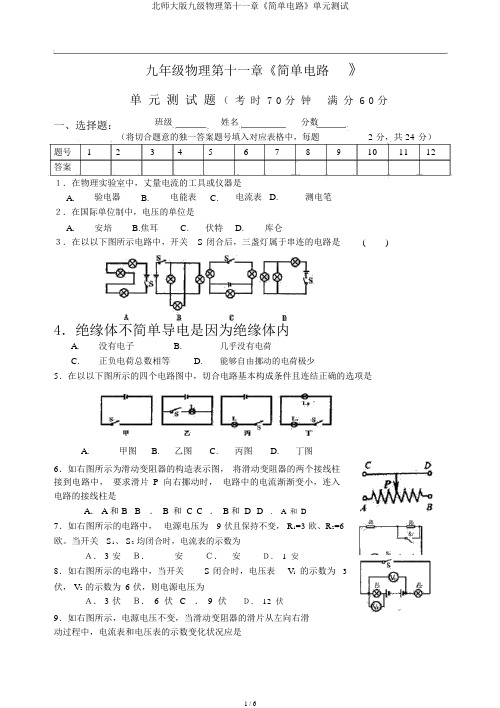

九年级物理第十一章《简单电路》单元测试题（考时 7 0 分钟满分 6 0 分一、选择题：班级姓名分数2 分，共 24分）（将切合题意的独一答案题号填入对应表格中，每题题号123456789101112答案１．在物理实验室中，丈量电流的工具或仪器是A.验电器B.电能表C.电流表D.测电笔２．在国际单位制中，电压的单位是A.安培B.焦耳C.伏特D.库仑３．在以以下图所示电路中，开关S 闭合后，三盏灯属于串连的电路是()4．绝缘体不简单导电是因为绝缘体内A.没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由挪动的电荷极少5．在以以下图所示的四个电路图中，切合电路基本构成条件且连结正确的选项是A.甲图B.乙图C.丙图D.丁图6．如右图所示为滑动变阻器的构造表示图，将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右挪动时，电路中的电流渐渐变小，连入电路的接线柱是A． A 和 B B．B和C C．B和D D．A和D7．如右图所示的电路中，电源电压为9 伏且保持不变， R1=3 欧、R2=6欧。
当开关S1、 S2均闭合时，电流表的示数为Ａ． 3 安Ｂ．安Ｃ．安Ｄ．1安8．如右图所示的电路中，当开关S 闭合时，电压表V l的示数为3伏， V2的示数为6 伏，则电源电压为Ａ． 3 伏Ｂ．6伏C．9伏Ｄ．12伏9．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化状况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小10．以以下图所示的电路中，若开关S 闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线边接L1两头时，两灯仍不亮；当导线连结L2两头时， L1亮、 L2不亮．由此能够判断A ．灯L1断路 B．灯L2断路C．灯L1短路D ．灯L2短路11、.由开关、电源和两个小灯泡构成的电路，当开关断开时，L 1不发光， L 2发光；当开封闭合时， L 1和 L 2都发光 .对于电灯与开关的连结状况，以下说法中正确的选项是A. L 1和 L2并联，再与开关串连B. L2和开关串连，再与L1并联1和开关并联，再与 L2串连 D. L1和开关串连，再与L 2并联12.下边相关导体电阻的说法中正确的选项是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都同样的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，能够改变经过的电流二、填空题（每空 1 分、共 21 分）１ 3．规定：电荷挪动的方向为电流的方向。
第11章简单电路单元测试卷一、单选题1．2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是A．导体B．绝缘体C．半导体D．超导体2．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．你认为小丽下一步应该做的是A．分析数据得出结论B．拆下电路，整理仪器C．换电流表的量程再做几次实验D．换不同规格的灯泡再做几次实验3．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．4．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等5．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是( )A．玻璃芯柱和灯泡L是并联的B．本实验能说明电阻的大小与酒精灯有关系C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随着温度升高而减小6．2000年8月12日，俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A．.U1=U2=U3B．I1=I2=I3C．U1=U2+U3D．I1=I2+I37．如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（）A．通过灯L1和L2的电流一定相等B．灯L1和L2两端的电压一定相等C．灯L1和L2的连接方式是并联D．电压表测的是灯L2两端的电压8．如图所示的电路中，闭合开关S后，下列说法正确的是A．开关 S 只能控制灯泡 L1B．灯泡 L1和 L2并联在电路中C．电流表可以测量灯泡L1的电流D．电压表测量灯泡 L1两端的电压9．如图所示，连入电路中的灯泡L1、L2、L3，各自允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )A．I3B．I2C．I1D．I1＋I2＋I310．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表11．在图所示的电路中，电源电压保持不变。
第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。
如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．5．用带正电的玻璃棒去接触一块不带电的丝绸后，丝绸的带电情况及带电原因（）A．丝绸将带上负电，丝绸从玻璃棒得到带负电的微粒B．丝绸将带上正电，丝绸从玻璃棒得到带正电的微粒。
C．丝绸将带上负电，丝绸把带正电的微粒转移给玻璃棒。
D．丝绸将带上正电，丝绸把带负电的微粒转移给玻璃棒。
6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D 7．甲乙丙三个轻质带电小球用绝缘细绳悬挂，相互作用情况如图所示，如果甲带正电荷，则丙（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷8．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A9．化纤衣服很容易沾上灰尘，这是因为它（）A．容易产生静电荷B．具有一定的粘性C．具有大量微孔D．质地柔软10．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此可以判断（）A．小球A 带正电B．小球B 带正电C．小球B 可能不带电D．小球A 可能不带电11．带正电的物体吸引轻质小球，此小球（）A．一定带负电B．一定不带电C．可能带正电，可能不带电D．可能带负电，可能不带电12．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。
北师大版九年级物理第十一章简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。
小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（）A．B．C．D．2、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。
下列电路图能实现上述功能的是（）A．B．C．D．3、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是( )A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮4、要用电流表测灯泡L1中的电流，如图所示的四个电路中，正确的是( )A．B．C．D．5、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。
筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。
下列符合要求的电路图是（）A．B．C．D．6、下列关于电阻的说法正确的是（）A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比B．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零7、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。
北师大版九年级物理上册第11章简单电路单元测试卷题号一二三四五总分得分一、单选题（本大题共13小题，共39分）1.下列材料属于半导体材料的是()A. 铜B. 石墨C. 橡胶D. 硅2.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。
当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是()A. A1的示数变大，A2的示数不变B. A1的示数变小，A2的示数变大C. A1的示数变大，A2的示数变小D. A1的示数不变，A2的示数变大3.2014年10月7日，三名日本科学家因为发明了高效的蓝色发光二极管(LED)而获得2014年诺贝尔物理学奖．小明同学在研究二极管内部结构时发现，灯带中的LED 灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是()A. LED灯具有单向导电性B. 灯带中一只LED灯断路后其它灯还亮C. 一只LED正常工作的电压是220VD. LED灯工作时主要是将电能转化为内能4.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为()A. 0.1安B. 0.3安C. 0.9安D. 0.45安25. 如图所示的电路中，三个灯泡L 1、L 2、L 3始终完好，当开关S 闭合时( )A. L 1、L 3亮，L 2不亮B. L 1亮，L 2、L 3不亮C. L 1、L 2、L 3都不亮D. L 1、L 2、L 3都亮6. 在图中的圆圈中均为电流表或电压表，开关S 闭合后，两灯均能发光，各表均有示数，下列说法正确的是( ) A. ①③示数一定不相等 B. ①④示数一定相等C. ②④示数一定不相等D. ③④一定是同种类的表 7. 如图所示电路中，电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A 1、A 2的示数分别为I 1、I 2，那么下列有关说法正确的是( )A. 这是一个串联电路，且U 2=U 1+U 3，I 1=I 2B. 这是一个并联电路，且U 2=U 1=U 3，I 1<I 2C. 这是一个串联电路，且U 1+U 2=U 3，I 1=I 2D. 这是一个并联电路，且U 2=U 1+U 3，I 1>I 2 8. 如图，下列说法正确的是( )A. 当只闭合S 1时，电阻R 1、R 2串联B. 当只闭合S 1时，电阻R 1、R 2并联C. 当S 1、S 2均闭合时，电流表测的是流经R 1的电流 D. 当S 1、S 2均闭合时，电流表测的是R 1、R 2的总电流/ 63 9. 如图所示电路中，a 、b 、c 三处的电流大小应该是( )A. 在a 处最大B. 在b 处最大C. 在c 处最大D. 三处一样大10. 在如图所示的电路中，电键闭合后，不会造成元件损坏的是( )A. B.C. D.11. 如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。
北师大版九上物理第11章《简单电路》单元测试一．选择题1.LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED 灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是A.一只LED正常工作的电压是220VB.灯带中一只LED灯断路后其它灯还亮C.LED灯具有单向导电性D.LED灯工作时主要是将电能转化为内能2.LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源,其核心元件是发光二极管．发光二极管的主要材料是A.陶瓷B.半导体C.橡胶D.超导体3.青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A. B.C. D.4.LED灯带在装饰材料中被广泛应用．小明同学在研究其内部结构时发现，灯带中的LED 灯串联后经电源适配器接入照明电路，如图所示.她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，用手触摸几乎感觉不到发热.以下推断符合上述事实的是A.一只LED正常工作的电压是220VB.LED灯具有单向导电性C.LED灯的发光效率高达100%D.灯带中一只LED灯断路后其它灯还亮5.二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是A.灯泡不工作，电流表没有示数B.灯泡工作，电流表没有示数C.灯泡不工作，电流表有示数D.灯泡工作，电流表有示数6.将L 1L 2L 3三只灯泡串联接入电路中，发现L 1最暗，L 2最亮，则通过三只灯泡的电流的关系是A.I 1＞I 2＞I 3 B.I 1＝I 2＝I 3C.I 1＜I 2＜I 3D.无法判断7.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为0.4A A I =、0.2A B I =、0.2A C I =，在表格中记录数据后，下一步应该做的是A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值8.如图所示的“吸引现象”由静电引起的是（）A.磁铁吸引硬币B.压紧的铅块互相吸引C.摩擦后的气球吸引头发D.吸盘吸在墙壁上9.下列关于电压的说法不正确的是A.电压是形成电流的原因B.电源是提供电压的装置C.电路中有电流，则电路两端一定有电压D.电路两端有电压，则电路中一定有电流10.如图所示电路中,甲、乙两处分别接入电流表或电压表．当S 闭合后,为使两灯均能发光,则以下接法能满足要求的是A.甲接入电压表，乙接入电流表B.甲、乙均接入电流表C.甲、乙均接入电压表D.甲接入电流表，乙接入电压表二．多选题11.以下是小明对一些物理知识的想象，其中你认为不合理的是（）A.假如水的比热容变为原来的110，可能内陆地区会比沿海地区冬暖夏凉B.假如导体都变成超导体了，通过的电流会很大，电灯会更亮C.假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多D.假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料12.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A.白炽灯仍能发光且更省电B.电动机仍能转动且效率更高C.电饭锅仍能煮饭且效率更高D.电熨斗仍能熨烫衣服且更省电13.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是A.100mAB.10mAC.0.1AD.1000mA14.在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a＝1A、I b＝0.4A、I c＝0.6A，并将数据记录在表格中，则下一步应该做的（）A.改变电源电压，再测出几组电流值B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.改变电流表的量程或换电流表再测几次15.下列数据中最符合实际的是（）A.一节新干电池的电压为1.5VB.今天教室内的气温约为60℃C.温度降低到零摄氏度时，物体将不再具有内能D.对人体的安全电压为不高于36V三．填空题16.二极管是由材料制成的，它具有特性．17.如图所示，是发光二级管的示意图．当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于_____（选填“短路”或“开路”）状态，这说明发光二极管具有_____导电性，二极管是_____（填“导体”、“绝缘体”、或“半导体”）18.当温度降低到足够低时，有些材料的电阻会变为零，这就是_____现象．利用这类材料输电，可最大限度地减少电能转化为______（选填“核能”、“化学能”或“内能”）所造成的能量损失．19.如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为_____、_____；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为_____；若将S1、S2和S3同时闭合会发生_____现象．20.教室里的日光灯正常工作时的电压是________，一节新干电池两端的电压是________．四．实验探究题21.小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：（1）在虚线框中，画出小欢所设计的实验电路图。
（）（2）根据实验现象简要说明小林的解释是错误的。
_____．22.如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)．（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图-乙所示，其原因是（）（选填“A”或“B”）A.电流表没调零B.电流表正负接线柱接反了（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为如图-丙所示，则通过L1的电流为____________A．（4）根据所测的实验数据，他们得出了如下的实验结论：并联电路中，_________________．（5）实验中，我们都要进行多次测量．以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同．．．的是（）．A.探究电流与电压的关系B.探究杠杆的平衡条件C.刻度尺测物体的长度23.小玉在做电路探究实验时遇到一个问题，实验室给定的电压表和电流表很旧，表盘上电压表的标志“V”、电流表的标志“A”均看不清，为了知道两只电表的种类，小玉设计了如下实验：将两只电表分别与灯泡串联和并联连入电路中，如图甲、乙所示．当闭合S时，发现与电表A串联在一起的小灯泡没有亮，但电表指针有偏转；与电表B并联的小灯泡也没有亮，发现电表的指针偏转很大．（1）在实验操作中，应及时将_____（填“甲”或“乙”）电路中的开关断开；（2）可以断定电表A是_____表，电表B是_____表；（3）此实验还说明_____表对电路中电流的阻碍大，_____表对电路中电流的阻碍小．五．计算题24.小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压．25.在图(a)所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示．求：(1)电源电压(2)电阻R1和R2两端的电压六．解答题26.半导体材料简介自然界的物质按导电能力大小可分为导体、半导体和绝缘体三大类．按化学组成进行分类，可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体．不同材料制成的半导体元器件具有不同的物理特性，例如某些元素的氰化物是制做热敏电阻的主要材料，而某些元素的化合物是制做温差电阻的重要材料．在单质中，锗（Ge）和硅（Si）的应用最为广泛，是制做晶体二极管和晶体三极管的主要材料．晶体二极管最普遍的功能就是只允许电流由单一方向通过．当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升．当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态．外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿．因而使用时应避免二极管外加的反向电压过高．请根据上述材料，回答下列问题：（1）下列对半导体材料及其应用，叙述中正确的是_______A.半导体材料只可能是单质B.半导体材料不可能是有机物C.半导体材料不可能是无机物D.半导体材料制成的元件具有特殊的物理特性（2）如图所示，为一个晶体二极管中的电流随它两端电压变化的曲线（二极管的伏安特性曲线）．以下判断中正确的是_______A.当二极管两端的正向电压为0.2V时，二极管处于导通状态B.当二极管两端的正向电压为0.8V时，二极管处于导通状态C.当二极管两端的反向电压为10V时，二极管处于截止状态D.当二极管两端的反向电压为50V时，二极管将会被击穿．27.小灯泡L1和L2按照如图所示连接，已知电源电压为6V，闭合开关S后，电流表和电压表显示如图所示．求：（1）小灯泡L1和L2的电流各为多少？（2）小灯泡L1和L2的电压各为多少？参考答案一．选择题1.【答案】C2.【答案】B3.【答案】C4.【答案】B5.【答案】A6.【答案】B7.【答案】C8.【答案】C9.【答案】D10.【答案】D 二．多选题11.【答案】ABD12.【答案】B13.【答案】C14.【答案】AC15.【答案】AD 三．填空题16.【答案】半导体；单向导电17.【答案】开路单向半导体18.【答案】超导内能19.【答案】1A0A3A短路20.【答案】220V 1.5V 四．实验探究题21.【答案】(1)(2)将L1和L2位置互换，发现仍然是L1较亮，L2较暗，与小林的解释相违背，所以小林的解释是错误的22.【答案】(1)不相同(2)A(3)0.96(4)干路电流等于各支路电流之和(5)C23.【答案】(1)乙(2)电压电流(3)电压电流五．计算题24.【解析】由电路图可知,L1与L2串联，电流表测电路中电流，由串联电路中电流处处相等可知：I1＝I2＝IA＝0.3A；电压表V1测总电压,V2测L1两端电压，因串联电路中总电压等于各用电器两端电压之和，由此可知，总电压U＝5V，L1两端电压：U1＝3V，所以L2两端电压：U2＝U−U1＝5V−3V＝2V.25.【解析】(1)由电路图知,灯R1和R2串联,电压表V1测电源电压,电压表V2测R2两端的电压;故电压表V1示数大于电压表V2示数,两个电压表指针偏转角度相同,则电压表V1量程是0∼15V,分度值是0.5V,电压表V1示数U V1＝6V,则电源电压为6V;电压表V2量程是0∼3V；(2)电压表V2量程是0∼3V,最小分度值是0.1V,电压表V2示数U V2＝1.2V,则R2两端的电压U2＝U V2＝1.2V；由串联电路特点知,R1两端的电压U1＝U V1−U V2＝6V−1.2V＝4.8V.六．解答题26.【答案】(1)D(2)BCD27.【解析】(1)从图2知电流表的示数为0.3A，∵小灯泡L1和L2串联12(2)从图2知电压表的示数为2.4V，∵电压表测得是小灯泡L1两端的电压∴小灯泡L1两端的电压为2.4V∵小灯泡L1和L2串联∴小灯泡L1和L2两端的电压之和等于电源电压∴L2两端的电压为6V−2.4V＝3.6V第11页共11页。
