【精品试卷】人教版高中物理选修3-2第4章第7节复习专用试卷

高中物理选修3-2全册复习学案+模块测试第四章电磁感应知识网络电磁感应划时代的发现奥斯特梦圆“电生磁”，法拉第心系“磁生电”专题归纳专题一楞次定律的理解和应用1．楞次定律解决的是感应电流的方向问题，它涉及两个磁场——感应电流的磁场(新产生的磁场)和引起感应电流的磁场(原来就有的磁场)，前者和后者的关系不是“同向”和“反向”的简单关系，而是前者“阻碍”后者“变化”的关系。

2．对“阻碍意义的理解”(1)阻碍原磁场的变化。

“阻碍”不是阻止，而是“延缓”，感应电流的磁场不会阻止原磁场的变化，只能使原磁场的变化被延缓或者说被迟滞了，原磁场的变化趋势不会改变，不会发生逆转。

(2)阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流。

(3)阻碍不是相反，当原磁通量减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动方向将和磁体运动同向，以阻碍其相对运动。

(4)由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致其他形式的能转化为电能，因而楞次定律是能量转化和守恒定律在电磁感应中的体现。

3．运用楞次定律处理问题的思路(1)判定感应电流方向问题的思路运用楞次定律判定感应电流方向的基本思路可以总结为“一原、二感、三电流”。

①明确原磁场：弄清原磁场的方向以及磁通量的变化情况。

②确定感应磁场：即根据楞次定律中的“阻碍”原则，结合原磁场磁通量变化情况，确定出感应电流产生的感应磁场的方向。

③判定电流方向：即根据感应磁场的方向，运用安培定则判断出感应电流方向。

(2)判断闭合电路(或电路中可动部分导体)相对运动类问题的分析策略在电磁感应问题中，有一类综合性较强的分析判断类问题，主要是磁场中的闭合电路在一定条件下产生了感应电流，而此电流又处于磁场中，受到安培力作用，从而使闭合电路或电路中可动部分的导体发生了运动。

【例题1】(多选)在光滑水平面上固定一个通电线圈，如图所示，一铝块正由左向右滑动穿过线圈，不考虑任何摩擦，那么下面正确的判断是()A．接近线圈时做加速运动，离开时做减速运动B．接近和离开线圈时都做减速运动C．一直在做匀速运动D．在线圈中运动时是匀速的解析：当铝块接近或离开通电线圈时，由于穿过铝块的磁通量发生变化，所以在铝块内要产生感应电流。

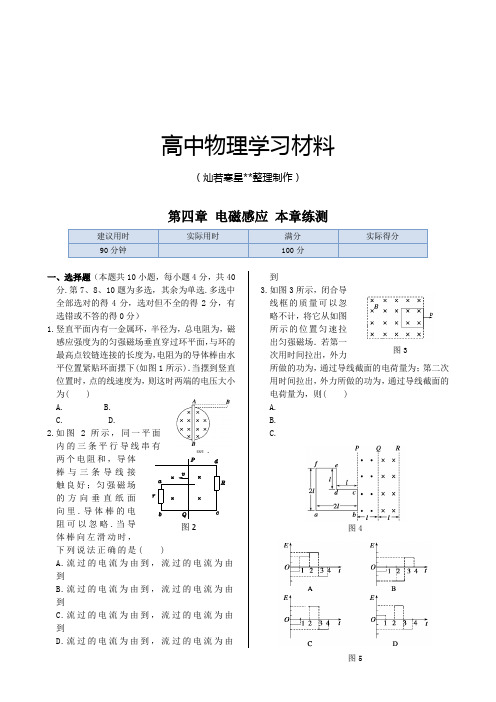

图1图3高中物理学习材料（灿若寒星**整理制作）第四章电磁感应本章练测建议用时实际用时满分实际得分90分钟100分一、选择题（本题共10小题，每小题4分，共40分.第7、8、10题为多选，其余为单选.多选中全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1.竖直平面内有一金属环，半径为，总电阻为，磁感应强度为的匀强磁场垂直穿过环平面，与环的最高点铰链连接的长度为，电阻为的导体棒由水平位置紧贴环面摆下(如图1所示)．当摆到竖直位置时，点的线速度为，则这时两端的电压大小为( )A. B.C. D.2.如图2所示，同一平面内的三条平行导线串有两个电阻和，导体棒与三条导线接触良好；匀强磁场的方向垂直纸面向里.导体棒的电阻可以忽略.当导体棒向左滑动时，下列说法正确的是( )A.流过的电流为由到，流过的电流为由到B.流过的电流为由到，流过的电流为由到C.流过的电流为由到，流过的电流为由到D.流过的电流为由到，流过的电流为由到3.如图3所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用时间拉出，外力所做的功为，通过导线截面的电荷量为；第二次用时间拉出，外力所做的功为，通过导线截面的电荷量为，则( )A.B.C.图4图5图2图6图7图8图9图10图12D.4.如图4所示,在区域中存在着磁感应强度大小相等、方向相反的匀强磁场,磁场方向均垂直于纸面.一闭合导线框位于纸面内,框的邻边都相互垂直,边与磁场的边界重合.导线框与磁场区域的尺寸如图所示.从时刻开始,线框匀速横穿两个磁场区域.以为线框中的电动势的正方向,图5四个关系示意图中正确的是( )5.两块水平放置的金属板间的距离为，用导线与一个匝线圈相连，线圈电阻为，线圈中有竖直方向的磁场，电阻与金属板连接，如图6所示，两板间有一个质量为、电荷量为的油滴恰好处于静止．则线圈中的磁感应强度的变化情况和磁通量的变化率分别是( )A.磁感应强度B竖直向上且正增强，B.磁感应强度B竖直向下且正增强，C.磁感应强度B竖直向上且正减弱，D.磁感应强度B竖直向下且正减弱，6.如图7所示，半径为的半圆形硬质导体，在拉力的作用下，以速度在水平形框架上匀速滑动，且彼此接触良好.匀强磁场的磁感应强度为，形框架中接有电阻，的电阻为，其余电阻不计.则进入磁场的过程中( )A.中电流的方向由下到上B.感应电动势的平均值为C.两点间电势差的最大值为D.流经电路的电荷量为7.如图8所示，用恒力将闭合线圈由静止开始(不计摩擦)从图示位置向左加速拉出有界匀强磁场，则在此过程中( )A.线圈向左做匀加速直线运动B.线圈向左运动且速度逐渐增大C.线圈向左运动且加速度逐渐减小D.线圈中感应电流逐渐减小8.如图9所示，粗细均匀的电阻丝绕制的矩形导线框处于匀强磁场中，另一种材料的导体棒可与导线框保持良好接触并做无摩擦滑动．当导体棒在外力作用下从导线框左端开始做切割磁感线的匀速运动一直滑到右端的过程中，导线框上消耗的电功率的变化情况可能为( )A.逐渐增大B.先增大后减小C.逐渐减小D.先增大后减小，再增大，接着再减小9.如图10所示，在光滑水平桌面上有一边长为、电阻为的正方形导线框；在导线框右侧有一宽度为(＞)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下.导线框以某一初速度向右运动.0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域.下列图象中，可能正确描述上述过程的是( )10.如图12所示，相距为的两水平虚线分别是水平向里的匀强磁场的边界，磁场的磁感应强度为，正方形线框边长为、质量为.将线框在磁场上方高处由静止开始释放，当边进入磁场时速度为，边刚穿出磁场时速度也A BC D图11图14图15图16为.从边刚进入磁场到边刚穿出磁场的整个过程中( )A.线框一直都有感应电流B.线框有一阶段的加速度为C.线框产生的热量为D.线框做过减速运动二、填空题(本题共2小题，共10分. 请将正确的答案填到横线上)11.(6分)如图13所示，是“研究电磁感应现象”的实验装置．图13(1)将图中所缺导线补充完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速插入副线圈中，电流计指针将________．(3)原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针将________．12.(4分)如图14所示，两根平行光滑长直金属导轨，其电阻不计，导体棒和跨在导轨上，电阻大于电阻．当在外力作用下匀速向右滑动时，在外力作用下保持静止，则两端电压和两端电压相比，_______，外力和相比，_______(选填)．三、计算题(本题共4小题，共50分. 解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）13.(12分)如图15所示，匀强磁场竖直向上穿过水平放置的足够长的金属框架，框架宽为，右端接有电阻，磁感应强度为，一根质量为、电阻不计的金属棒以的初速度沿框架向左运动，棒与框架的动摩擦因数为，测得棒在整个运动过程中，通过任一横截面的电荷量为，求：(1)棒能运动的距离；(2)上产生的热量．14.(12分)形金属导轨原来静止放在光滑绝缘的水平桌面上，范围足够大、方向竖直向上的匀强磁场穿过导轨平面，一根与等长的金属棒平行放在导轨上，棒左边靠着绝缘的固定竖直立柱.已知磁感应强度，导轨质量，其中段长、电阻，其余部分电阻不计，金属棒质量、电阻、与导轨间的动摩擦因数.若向导轨施加方向向左、大小为的水平拉力，如图16所示．求：导轨的最大加速度、最大电流和最大速度(设导轨足够长，取)．15.(12分)如图17所示，是两根平行直导轨，电阻不计且足够长，和是垂直跨在上并可左右滑动的两根平行直导线，每根长为，导轨上接入阻值分别为和的两个电阻和一个板长为、间距为的平行板电容器．整个装置放在磁感应强度为、垂直导轨平面的匀强磁场中．当用外力使图18 以速率向右匀速滑动、以速率向左匀速滑动时，两板间正好能平衡一个质量为的带电微粒，试问： （1）微粒带何种电荷？电荷量是多少？（2）外力的功率和电路中的电功率各是多少？图1716.(14分)如图18所示，质量，电阻，长度的导体棒横放在形金属框架上．框架质量，放在绝缘水平面上，与水平面间的动摩擦因数.相距的相互平行，电阻不计且足够长．电阻的垂直于.整个装置处于竖直向上的匀强磁场中，磁感应强度．垂直于施加 的水平恒力，从静止开始无摩擦地运动，始终与保持良好接触．当运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，取. (1)求框架开始运动时速度的大小；(2)从开始运动到框架开始运动的过程中，上产生的热量，求该过程位移的大小.第四章 电磁感应 本章练测 参考答案1.D 解析：由推论知，当导体棒摆到竖直位置时，产生的感应电动势，此时回路总电阻，这时两端的电压大小，D 项正确．2.B 解析:切割磁感线，由右手定则判断知电流由流向.在回路中电流沿逆时针方向，流过的电流由到；在回路中电流沿顺时针方向，流过的电流由到，故选B.3.C 解析：设线框长为，宽为，第一次拉出速度为，第二次拉出速度为，则.匀速拉出磁场时，外力所做图19 图21图22的功恰等于克服安培力所做的功，有，同理，故；又由于线框两次拉出过程中，磁通量的变化量相等，即，由，得.4.C 解析：由楞次定律或右手定则可判定线框刚开始进入磁场时，电流方向为顺时针方向，故D 选项错误；内，磁通量不变化，感应电动势为0，A 选项错误；内，产生感应电动势，感应电动势的方向为逆时针方向(正方向)，故选项C 正确．5.C 解析：油滴静止说明电容器下极板带正电，线圈中电流自上而下(电源内部)，由楞次定律可以判断，线圈中的磁感应强度B 为向上的减弱或向下的增强． 又 ① ② ③ 由①②③式可解得：6.C 解析：进入磁场过程中，由右手定则知，中电流方向向上，所以中电流方向向下，故不选A. 平均感应电动势为===，故不选B.当完全进入磁场时，其切割的有效长度为最大值，此时，最大感应电动势为=，感应电流为，两点间的电压为电源的路端电压，有,解上述各式得=，故选C. 此过程中，流经电路的电荷量为，故不选D.7.BC 解析：加速运动则速度变大，电流变大，安培力变大．安培力是阻力，故加速度减小．故选项正确． 8.BD 解析：导体棒在框架上做切割磁感线的匀速运动，相当于电源，其产生的感应电动势相当于电源的电动势，其电阻相当于电源的内阻，线框相当于外电路，等效电路如图19所示．由于的运动，外电路的电阻是变化的，设左侧电阻为，右侧电阻为，导线框的总电阻为，所以外电路的并联总电阻： 由于为定值，故当时，最大．在闭合电路中，外电路上消耗的电功率是与外电阻有关的．可见，当时，有最大值，随的变化图象如图20所示． 下面根据题意，结合图象讨论变化的情况有：(1)若的最大值，则其导线框上消耗的电功率是先增大后减小．(2)若的最大值，且的最小值 线框上消耗的电功率是先增大后减小，再增大，接着再减小．(3)若的最小值，则导线框上消耗的电功率是先减小后增大．综上所述，选项B 、D 正确．9.D 解析：导体切割磁感线时产生感应电流，同时产生安培力阻碍导体运动，利用法拉第电磁感应定律、安培力公式及牛顿第二定律可确定线框在磁场中的运动特点.线框进入和离开磁场时，安培力的作用都是阻碍线框运动，使线框速度减小，由、及可知安培力减小，加速度减小，当线框完全进入磁场后穿过线框的磁通量不再变化，不产生感应电流，不再产生安培力，线框做匀速直线运动，故选D. 10.BD 解析：从边进入时到边刚穿出有三个过程(四个特殊位置)如图21所示. 由Ⅰ位置到Ⅱ位置，和由Ⅲ位置到Ⅳ位置线框中的磁通量发生变化，所以这两个过程中有感应电流，但由Ⅱ位置到Ⅲ位置，线框中磁通量不变化，所以无感应电流，故选项A 错误；由Ⅱ到Ⅲ加速度为，故选项B 正确；因线框的速度由经一系列运动再到且知道有一段加速度为的加速过程，故线框一定做过减速运动，故选项D 正确；由能量守恒知，线框产生的热量为重力势能的减少量，即，故选项C 错误．图2011.(1)如图22所示 (2)向右偏 (3)向左偏12. ＝＝13.(1) (2)解析：(1)设在整个过程中，棒运动的距离为，磁通量的变化量，通过棒的任一横截面的电荷量，解得.(2)根据能量守恒定律，金属棒的动能的一部分克服摩擦力做功，一部分转化为电能，电能又转化为热能，即有，解得.14.解析：导轨受到棒水平向右的摩擦力，根据牛顿第二定律并整理得，刚拉动导轨时，，安培力为零，导轨有最大加速度随着导轨速度的增大，感应电流增大，加速度减小，当时，速度最大．设速度最大值为，电流最大值为，导轨受到向右的安培力，代入数据得15.(1)负电 (2)解析：(1)当向右滑动时，切割磁感线产生的感应电动势，方向由指向.向左滑动时产生的感应电动势，方向由指向.两者同时滑动时，和可以看成两个顺向串联的电源，电路中总的电动势：，方向沿.由闭合电路欧姆定律得电路中的电流，方向沿电容器两端的电压相当于把电阻看作电源的内阻时的路端电压，即由于上板电势比下板高，故在两板间形成的匀强电场的方向竖直向下，可知悬浮于两板间的微粒必带负电．设微粒的电荷量为，由平衡条件，得(2)和两导线所受安培力均为，其方向都与它们的运动方向相反．两导线都匀速滑动，由平衡条件可知所加外力应满足条件因此，外力做功的机械功率电路中产生感应电流总的电功率可见，，这正是能量守恒的必然结果．16.(1) (2)解析：(1)对框架的压力框架受水平面的支持力依题意，最大静摩擦力等于滑动摩擦力，则框架受到的最大静摩擦力中的感应电动势中电流受到的安培力框架开始运动时由上述各式，代入数据解得.(2)闭合回路中产生的总热量由能量守恒定律，得代入数据解得.。

（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B ­t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。

【最新】人教版高中物理选修3-2：第四章末复习课学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力F的正方向，则在0～t1时间内，选项图中能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（）A．B．C．D．2．如图所示，xOy坐标系第一象限有垂直纸面向外的匀强磁场，第三象限有垂直纸面向里的匀强磁场，磁感应强度大小均为B，第二、四象限内没有磁场．一个围成四分之一圆弧形的导体环Oab，其圆心在原点O，开始时导体环在第四象限，从t＝0时刻起绕O点在xOy坐标平面内逆时针匀速转动．若以逆时针方向的电流为正，下列表示环内感应电流i随时间t变化的图象中，正确的是( )A．B．C．D．3．如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为U a、U b、U c．已知bc边的长度为l．下列判断正确的是（）A．U a＞U c，金属框中无电流B．U b＞U c，金属框中电流方向沿a﹣b﹣c﹣aC．U bc=﹣12Bl2ω，金属框中无电流D．U bc=12Bl2ω，金属框中电流方向沿a﹣c﹣b﹣a4．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按图中的哪一图线所表示的方式随时间变化时，导体圆环对桌面的压力增大（）A．B．C．D．5．如图所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴顺时针匀速转动，现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是（）A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越不易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动6．如图所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，不考虑线框的重力，若闭合线框的电流分别为I a、I b，则I a∶I b为( )A．1∶4 B．1∶2C．1∶1 D．不能确定二、解答题7．如图所示，宽度为L＝0.2 m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值R＝1 Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小B＝5 T．一根质量m＝100 g的导体棒MN放在导轨上，并与导轨接触良好，导轨和导体棒的电阻均可忽略不计．现用一平行于导轨的拉力拉动导体棒沿导轨向右匀速运动，运动速度v＝10 m/s，在运动过程中保持导体棒与导轨垂直．求：(1)在闭合回路中产生的感应电流的大小；(2)作用在导体棒上的拉力的大小；(3)当导体棒匀速运动30 cm 时撤去拉力，求运动30 cm 和撤去拉力至棒停下来的整个过程中电阻R 上产生的总热量．8．如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l = 0.5m ，左端接有阻值R = 0.3Ω的电阻．一质量m = 0.1kg ，电阻r = 0.1Ω的金属棒MN 放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B = 0.4T ．棒在水平向右的外力作用下，由静止开始以 a = 2m/s 2的加速度做匀加速运动，当棒的位移x = 9m 时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q 1：Q 2= 2：1．导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求（1）棒在匀加速运动过程中，通过电阻R 的电荷量q ；（2）撤去外力后回路中产生的焦耳热Q 2；（3）外力做的功W F ．9．小明同学设计了一个电磁天平，如图1所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡．线圈的水平边长L=0.1m ，竖直边长H=0.3m ，匝数为1N ．线圈的下边处于匀强磁场内，磁感应强度0 1.0T B =，方向垂直线圈平面向里．线圈中通有可在0~2.0A 范围内调节的电流I ．挂盘放上待测物体后，调节线圈中电流使得天平平衡，测出电流即可测得物体的质量．（重力加速度取210m/s g =）（1）为使电磁天平的量程达到0.5kg ，线圈的匝数1N 至少为多少；（2）进一步探究电磁感应现象，另选2100N =匝、形状相同的线圈，总电阻10R =Ω，不接外电流，两臂平衡，如图2所示，保持0B 不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B随时间均匀变大，磁场区域宽度0.1md=．当挂盘中放质量为0.01kg的物体时，天平平衡，求此时磁感应强度的变化率B t∆∆。

人教版高中物理选修3-2第四章《电磁感应》单元测试题(解析版)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版高中物理选修3-2第四章《电磁感应》单元测试题(解析版)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版高中物理选修3-2第四章《电磁感应》单元测试题(解析版)的全部内容。

第四章《电磁感应》单元测试题一、单选题(每小题只有一个正确答案）1。

关于自感现象,下列说法中正确的是（)A．自感现象是线圈自身的电流变化而引起的电磁感应现象B．自感电动势总是阻止原电流的变化C．自感电动势的方向总与原电流方向相反D．自感电动势的方向总与原电流方向相同2。

如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同的中心轴线OO′，关于线圈中产生感应电流的下列说法中，正确的是( ）A．当磁铁向纸面外平移时，线圈中产生感应电流B．当磁铁向上平移时，线圈中产生感应电流C．当磁铁向下平移时，线圈中产生感应电流D．当磁铁N极向纸外，S极向纸里绕OO′轴转动时，线圈中产生感应电流3。

如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环,且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度Ba、、Bc的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系,下列判断正确的是Bb( ）A．Ba＝Bb＝Bc,Φa＝Φb＝ΦcB．Ba>Bb>Bc，Φa〈Φb<ΦcC．Ba〉Bb〉Bc，Φa>Φb>ΦcD．Ba>Bb>Bc，Φa＝Φb＝Φc4。

（人教版）高中物理选修（3-2）课后习题+单元检测卷汇总第四章电磁感应1 划时代的发现2 探究感应电流的产生条件课时演练·促提升A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确.答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行. 则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确.答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求.答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意.答案:C5.如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心线恰好和线圈的一条直径MN重合. 要使线圈a中产生感应电流,可采用的方法有()A.使螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使线圈以MN为轴转动D.使线圈以与MN垂直的直径为轴转动解析:图示位置,线圈a所在平面与磁感线平行,穿过线圈的磁通量为零,当按A、B、C所述方式变化时,线圈a所在平面仍与磁感线平行,磁通量不变,不产生感应电流;按D所述方式变化时,由于线圈与磁场夹角变化引起磁通量变化,能够产生感应电流,故选D.答案:D6.(多选)如图所示是截面为等腰直角形的三棱柱,其侧面abcd为正方形,边长为L,将它按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A.通过abcd平面的磁通量大小为B·L2B.通过dcfe平面的磁通量大小为B·L2C.通过abfe平面的磁通量大小为B·L2D.通过整个三棱柱的磁通量为零解析:由公式Φ=BS cos θ可以得出通过侧面abcd的磁通量Φ1=BL2cos 45°=BL2,A错误;通过平面dcfe的磁通量Φ2=BL·L,B正确;通过平面abfe的磁通量Φ3=B·L2cos 90°=0,C错误;而整个三棱柱表面是个闭合曲面,穿入与穿出的磁感线条数相等,即穿过它的净磁感线的条数是0,故穿过整个三棱柱的磁通量为零,D正确.答案:BD7.(多选)如图所示,A、B两回路中各有一开关S1、S2,且回路A中接有电源,回路B中接有灵敏电流计,下列操作及相应的结果中可能的是()A.先闭合S2,后闭合S1的瞬间,电流计指针偏转B.S1、S2闭合后,在断开S2的瞬间,电流计指针偏转C.先闭合S1,后闭合S2的瞬间,电流计指针偏转D.S1、S2闭合后,在断开S1的瞬间,电流计指针偏转解析:回路A中有电源,当S1闭合后,回路中有电流,产生磁场,回路B中有磁通量. 在S1闭合或断开的瞬间,回路A中的电流从无到有或从有到无,产生的磁场发生变化,从而使穿过回路B的磁通量发生变化,此时若S2是闭合的,则回路B中有感应电流,电流计指针偏转,所以选项A、D正确.答案:AD8.如图所示为法拉第研究“磁生电”现象的实验装置原理图. 两个线圈分别绕在一个铁环上,线圈A接直流电源,线圈B接灵敏电流表,下列哪种情况不可能使线圈B中产生感应电流()A.开关S闭合或断开瞬间B.开关S闭合一段时间之后C.开关S闭合后,改变滑动变阻器滑片的位置时D.拿走铁环,再做这个实验,开关S闭合或断开的瞬间解析:根据法拉第对产生感应电流的五类概括,选项A、C、D符合变化的电流(变化的磁场)产生感应电流的现象. 而开关S闭合一段时间之后,A线圈中是恒定电流,产生恒定的磁场,B 线圈中磁通量稳定不变,故不能使B线圈中产生感应电流,故选项B符合题意.答案:B9.要研究电磁感应现象实验,为了能明显地观察到实验现象,请在如图所示的实验器材中,选择必要的器材,在图中用实线接成相应的实物电路图.答案:实物电路图如图所示.B组1.如图所示,在匀强磁场中的U形导轨上,有两根等长的平行导线ab和cd,以相同的速度v 匀速向右滑动. 为使ab中有感应电流产生,对开关S来说()A.打开和闭合都可以B.应打开C.打开和闭合都不行D.应闭合解析:若开关打开,导线运动时,闭合回路abdc中磁通量不变,不产生感应电流;若开关闭合,导线运动时,闭合回路abNM中磁通量变化,产生感应电流. 所以,应选D选项.答案:D2.如图所示,在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是()A.磁通量增大,有感应电流产生B.磁通量增大,无感应电流产生C.磁通量减小,有感应电流产生D.磁通量减小,无感应电流产生解析:本题中条形磁铁磁感线的分布如图所示(从上向下看). 磁通量是指穿过一个面的磁感线的多少,由于垂直纸面向外的和垂直纸面向里的磁感线要抵消一部分,当弹簧线圈P的面积扩大时,垂直纸面向里的磁感线条数增加,而垂直纸面向外的磁感线条数是一定的,故穿过P的磁通量将减小,回路中会有感应电流产生.答案:C3.(多选)2013年12月2日1时30分,我国嫦娥三号搭载月球车“玉兔号”从西昌卫星发射中心顺利升空,正式开始探月之旅. 假如月球车登月后要探测一下月球表面是否有磁场,应该怎样进行实验()A.直接将电流表放于月球表面,看是否有示数来判断磁场有无B.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表无示数,则判断月球表面无磁场C.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表有示数,则判断月球表面有磁场D.将电流表与线圈组成闭合电路,使线圈分别绕两个互相垂直的轴转动,月球表面若有磁场,则电流表至少有一次示数不为零解析:只要线圈中能产生感应电流,电流表有示数,就说明月球上一定有磁场. 如果没有电流,只能说明线圈中的磁通量没有发生变化,需要变换转动轴或运动方向再试. 如果线圈分别绕两个互相垂直的轴转动,当空间有磁场时,至少会有一次产生感应电流,C、D正确.答案:CD4.(多选)下列说法中正确的是()A.只要导体相对磁场运动,导体中就一定会产生感应电流B.闭合导体回路在磁场中做切割磁感线运动,导体回路中不一定会产生感应电流C.只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流D.只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流解析:产生感应电流要有两个条件:一是导体回路要闭合;二是穿过导体回路的磁通量要发生变化,故D正确;如果导体没有构成闭合回路或构成闭合回路但沿磁感线运动,导体中就没有感应电流,故A错误;如果闭合导体回路在与回路平面垂直的磁场中运动,两边都切割磁感线,但闭合导体回路的磁通量仍没有发生变化,也不产生感应电流,故B正确;穿过闭合导体回路的磁通量不为零,但如果磁通量没有变化,回路中就没有感应电流,故C错误.答案:BD5.如图所示,矩形线圈abcd左半边处在匀强磁场中,右半边在磁场外,磁感应强度为B,线圈一半的面积为S,初始时磁场垂直于线圈平面,求下列情况中线圈中磁通量的变化量:(1)以ab边为轴线圈转过90°.(2)以ab边为轴线圈转过60°.(3)以中线ef为轴线圈转过180°.解析:(1)线圈初始磁通量Φ1=BS,转过90°后,Φ2=0,所以ΔΦ=Φ2-Φ1=-BS,大小为BS.(2)当线圈以ab边为轴边转过60°时,矩形线圈恰好全部进入磁场,Φ2=B·2S cos 60°=BS,所以ΔΦ=Φ2-Φ1=0,说明磁通量未发生变化.(3)当线圈绕中线转过180°时,因为Φ1=BS,磁感线是垂直于线圈的正前面向里穿过的,当线圈绕中线转过180°时,线圈的正后面转到正前面,磁感线是从原正后面向里穿过的,故Φ2=-BS,所以ΔΦ=Φ2-Φ1=-2BS,大小为2BS.答案:见解析.6.如图是研究电磁感应现象实验所需的器材,用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路,将小量程电流表和线圈B连接成副线圈回路,并列举出在实验中能够改变副线圈回路磁通量,使副线圈中产生感应电流的三种方法:(1).(2).(3).答案:实线连接,如图所示.(1)A线圈在B线圈中,合上(或断开)开关瞬间(2)将原线圈插入副线圈或从副线圈中抽出的过程中(3)A线圈在B线圈中,移动滑动变阻器的滑片时3 楞次定律课时演练·促提升A组1.关于电磁感应现象,下列说法中正确的是()A.感应电流的磁场总是与原磁场方向相反B.闭合线圈放在变化的磁场中就一定能产生感应电流C.闭合线圈放在匀强磁场中做切割磁感线运动时,一定能产生感应电流D.感应电流的磁场总是阻碍原磁场的磁通量的变化解析:电磁感应现象中,若磁通量减小,则感应电流的磁场与原磁场方向相同,选项A错误;若闭合线圈平面与磁场方向平行,则无论磁场强弱如何变化,穿过线圈的磁通量始终为零,不产生感应电流,选项B错误;若线圈切割磁感线时,穿过线圈的磁通量不发生变化,则不能产生感应电流,选项C错误;只有选项D正确.答案:D2.如图所示,一线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ、Ⅱ、Ⅲ时(位置Ⅱ正好是细杆竖直位置),线圈内的感应电流方向(顺着磁场方向看去)是()A.Ⅰ、Ⅱ、Ⅲ位置均是顺时针方向B.Ⅰ、Ⅱ、Ⅲ位置均是逆时针方向C.Ⅰ位置是顺时针方向,Ⅱ位置为零,Ⅲ位置是逆时针方向D.Ⅰ位置是逆时针方向,Ⅱ位置为零,Ⅲ位置是顺时针方向解析:线圈由初始位置向Ⅰ位置运动过程中,沿磁场方向的磁通量逐渐增大,根据楞次定律,感应电流的磁场方向与原磁场方向相反,从右向左穿过线圈,根据安培定则,Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向;在Ⅱ位置时由左向右穿过线圈的磁通量最大,由Ⅱ位置向Ⅲ位置运动时,向右穿过线圈的磁通量减少,根据楞次定律,感应电流的磁场方向向右,阻碍它的减少,根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向,且知Ⅱ位置时感应电流为零. 故选D.答案:D3.闭合线圈abcd运动到如图所示的位置时,bc边所受到的磁场力方向向下,那么线圈的运动情况是()A.向左平动进入磁场B.向右平动出磁场C.向上平动D.向下平动解析:当bc受力向下时,说明感应电流方向由b指向c,当向左进入磁场时,磁通量增加,感应电流的磁场方向应该与原磁场方向相反,垂直纸面向里,用右手螺旋定则可以判断感应电流方向为顺时针方向.答案:A4.如图所示,一根条形磁铁自左向右穿过一个闭合螺线管,则电路中()A.始终有感应电流自a向b流过电流表GB.始终有感应电流自b向a流过电流表GC.先有a→G→b方向的感应电流,后有b→G→a方向的感应电流D.将不会产生感应电流解析:条形磁铁从左边进入螺线管的过程中,在螺线管内产生的磁场方向向右,且穿过螺线管的磁通量不断增加,根据楞次定律,产生的感应电流的方向是a→G→b;条形磁铁从螺线管中向右穿出的过程中,在螺线管中产生的磁场方向仍向右,穿过螺线管的磁通量不断减小,根据楞次定律,产生的感应电流的方向是b→G→a,故C正确.答案:C5.如图所示,磁铁垂直于铜环所在平面,当磁铁突然向铜环运动时,铜环的运动情况是()A.向右摆动B.向左摆动C.静止D.转动解析:铜环只有向右运动,才能阻碍穿过铜环的磁通量的增加.答案:A6.如图所示,矩形线框与长直导线在同一平面内,当矩形线框从直导线的左侧平移到右侧的过程中线框内感应电流的方向为()A.先顺时针,后逆时针B.先逆时针,后顺时针C.先顺时针,后逆时针,再顺时针D.先逆时针,后顺时针,再逆时针解析:直线电流产生的磁场在右侧垂直纸面向里,在左侧垂直线面向外,线框从左向右平移时,磁通量是先从垂直纸面向外的增强到减弱(线框通过导线时),当线框正通过直线电流的中间时,磁通量为零,继续向右运动时磁通量从垂直纸面向里的增强又到减弱,根据楞次定律和右手定则,感应电流的方向先为顺时针,后为逆时针,再顺时针.答案:C7.如图所示,一质量为m的条形磁铁用细线悬挂在天花板上,细线从一水平金属圆环中穿过. 现将环从位置Ⅰ释放,经过磁铁到达位置Ⅱ. 设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2,重力加速度大小为g,则()A.F T1>mg,F T2>mgB.F T1<mg,F T2<mgC.F T1>mg,F T2<mgD.F T1<mg,F T2>mg解析:当圆环经过磁铁上端时,磁通量增大,根据楞次定律可知磁铁要把圆环向上推,又由牛顿第三定律可知圆环给磁铁一个向下的磁场力,因此有F T1>mg;当圆环经过磁铁下端时,磁通量减小,根据楞次定律可知磁铁要把圆环向上吸,同理圆环要给磁铁一个向下的磁场力,因此有F T2>mg,所以只有A正确.答案:A8.(多选)如图是验证楞次定律实验的示意图,竖直放置的线圈固定不动,将磁铁从线圈上方插入或拔出,线圈和电流表构成的闭合回路中就会产生感应电流. 各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况,其中表示正确的是()解析:根据楞次定律可确定感应电流的方向:如对C图分析,当磁铁向下运动时:(1)闭合线圈原磁场的方向——向上;(2)穿过闭合线圈的磁通量的变化——增加;(3)感应电流产生的磁场方向——向下;(4)利用安培定则判断感应电流的方向——与图中箭头方向相同. 线圈的上端为S极,磁铁与线圈相互排斥. 综合以上分析知,C、D正确.答案:CDB组1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行. 线框由静止释放,在下落过程中()A.穿过线框的磁通量保持不变B.线框中感应电流方向保持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落过程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落过程中,安培力对线框做负功,则其机械能减小,选项D错误. 答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右侧回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确.答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()A.C端一定是N极B.C端一定是S极C.C端的极性一定与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,根据楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性一定和B端极性相同.答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈. 当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()A.F N先小于mg后大于mg,运动趋势向左B.F N先大于mg后小于mg,运动趋势向左C.F N先小于mg后大于mg,运动趋势向右D.F N先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈相互排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈相互吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势. 所以正确选项是D.答案:D5.(多选)如图所示,导体AB、CD可在水平轨道上自由滑动,且两水平轨道在中央交叉处互不相通. 当导体棒AB向左移动时()A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动解析:由右手定则可判断导体AB中感应电流方向为A→B,由左手定则可判断导体CD受到向右的安培力作用而向右运动.答案:AD6.(多选)如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连,要使线圈N获得顺时针方向的感应电流,则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)()A.向右匀速运动B.向左加速运动C.向右减速运动D.向右加速运动解析:欲使线圈N产生顺时针方向的感应电流,则感应电流的磁场方向应为垂直纸面向里,由楞次定律可知有两种情况:一是M中有顺时针方向逐渐减小的电流,使其在N中的磁场方向向里,且磁通量在减小;二是M中有逆时针方向逐渐增大的电流,使其在N中的磁场方向向外,且磁通量在增大. 因此,对于前者,应使ab减速向右运动;对于后者,则应使ab加速向左运动. 故应选B、C. (注意匀速运动只能产生恒定电流;匀变速运动产生均匀变化的电流)答案:BC4 法拉第电磁感应定律课时演练·促提升A组1.闭合电路中产生的感应电动势的大小,跟穿过这一闭合电路的下列哪个物理量成正比()A.磁通量B.磁感应强度C.磁通量的变化率D.磁通量的变化量解析:根据法拉第电磁感应定律表达式E=n知,闭合电路中感应电动势的大小与磁通量的变化率成正比,而与磁通量Φ、磁感应强度B、磁通量的变化量ΔΦ无关,所以选项A、B、D 错误,选项C正确.答案:C2.穿过一个单匝线圈的磁通量,始终以每秒均匀地增加2 Wb,则()A.线圈中的感应电动势每秒增大2 VB.线圈中的感应电动势每秒减小2 VC.线圈中的感应电动势始终为2 VD.线圈中不产生感应电动势解析:根据题意,穿过线圈的磁通量始终每秒均匀增加2 Wb,即穿过线圈的磁通量的变化率=2 Wb/s,由法拉第电磁感应定律知E=n=2 V,所以选C.答案:C3.如图所示,有一匝接在电容器C两端的圆形导线回路,垂直于回路平面以内存在着向里的匀强磁场B,已知圆的半径r=5 cm,电容C=20 μF,当磁场B以4×10-2 T/s的变化率均匀增加时,则()A.电容器a板带正电,电荷量为2π×10-9 CB.电容器a板带负电,电荷量为2π×10-9 CC.电容器b板带正电,电荷量为4π×10-9 CD.电容器b板带负电,电荷量为4π×10-9 C解析:根据楞次定律可判断a板带正电,线圈中产生的感应电动势E=πr2=π×10-4 V,板上带电荷量Q=CE=2π×10-9 C,选项A正确.答案:A4.(多选)如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度保持不变. 由于地磁场的作用,金属机翼上有电势差. 设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:由右手定则可知机翼左端电势比右端电势高,即φ1>φ2,A、C项正确.答案:AC5.(多选)在北半球,地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变,由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为φ1,右方机翼末端处电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:该题中飞机两翼是金属材料,可视为一垂直于飞行方向切割竖直向下的磁感线的导体棒,磁场水平分量对产生电动势无作用. 对选项A,磁场竖直分量向下,手心向上,拇指指向飞机飞行方向,四指指向左翼末端,故φ1>φ2,选项A正确. 同理,飞机从东往西飞,仍是φ1>φ2,选项B错误. 从南往北、从北往南飞,都是φ1>φ2,故选项C正确,选项D错误.答案:AC6.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,设在整个过程中棒的方向不变且不计空气阻力,则在金属棒运动过程中产生的感应电动势大小变化情况是()A.越来越大B.越来越小C.保持不变D.无法判断解析:棒ab水平抛出后,其速度越来越大,但只有水平分速度v0切割磁感线产生感应电动势,故E=Bl v0保持不变.答案:C7.将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内. 回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中. 回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B随时间t变化的图象如图乙所示. 用F表示ab边受到的安培力,以水平向右为F的正方向,能正确反映F随时间t变化的图象是()。

人教高中物理选修3-2第四章新编《电磁感应》精选练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列几种说法中正确的是（）A．线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大B．穿过线圈的磁通量越大，线圈中的感应电动势越大C．线圈放在磁场越强的位置，线圈中的感应电动势越大D．线圈中的磁通量变化越快，线圈中产生的感应电动势越大2．如图所示,匀强磁场中放置有固定的abc金属框架,导体棒ef在框架上匀速向右平移,框架和棒所用材料、横截面积均相同,摩擦阻力忽略不计.那么在ef,棒脱离框架前,保持一定数值的物理量是( )A．ef棒所受的拉力B．电路中的磁通量C．电路中的感应电流D．电路中的感应电动势3．运用电磁感应原理进行信号转换.如图所示,磁带录音机既可用来录音,也可用来放音,其主要部件为可匀速行进的磁带a和绕有线圈的磁头b,不论是录音或放音过程,磁带或磁隙软铁都存在磁化现象.下面关于它们在录音、放音过程中主要工作原理的说法,正确的是()A．放音的主要原理是电磁感应,录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应,放音的主要原理是电流的磁效应C．放音和录音的主要原理都是电流的磁效应D．放音和录音的主要原理都是电磁感应4．如图所示中，L1和L2是两个相同灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同，在开关S接通的瞬间，下列说法正确的是（）A．接通时L1先达到最亮，断开时L1后灭B．接通时L2先达到最亮，断开时L2后灭C．接通时L1先达到最亮，断开时L1先灭D．接通时L2先达到最亮，断开时L2先灭5．一直升飞机停在南半球的地磁极上空。

该处地磁场的方向竖直向上，磁感应强度为B。

直升飞机螺旋桨叶片的长度为l，螺旋桨转动的周期为T，顺着地磁场的方向看螺旋桨，螺旋桨按逆时针方向转动。

螺旋桨叶片的近轴端为a，远轴端为b，如图所示。

高中物理学习材料桑水制作选修3-2第四章电磁感应检测题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分100分，考试用时60分钟．第Ⅰ卷（选择题，共40分）一、选择题（每小题4分，共40分。

在每小题给出的四个选项中，至少有一个选项是正确的，全部选对得4分，对而不全得2分。

）1．在电磁感应现象中，下列说法正确的是（）A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流D．感应电流的磁场总是阻碍原磁通量的变化2. 为了利用海洋资源，海洋工作者有时根据水流切割地磁场所产生的感应电动势来测量海水的流速．假设海洋某处的地磁场竖直分量为B＝0.5×10－4T，水流是南北流向，如图将两个电极竖直插入此处海水中，且保持两电极的连线垂直水流方向．若两极相距L ＝10m，与两电极相连的灵敏电压表的读数为U＝2mV，则海水的流速大小为（）A．40 m／sB．4 m／sC．0.4 m／sD．4×10－3m／s3．日光灯电路主要由镇流器、起动器和灯管组成，在日光灯正常工作的情况下，下列说法正确的是（）A．灯管点燃后，起动器中两个触片是分离的B．灯管点燃后，镇流器起降压和限流作用C．镇流器在日光灯开始点燃时，为灯管提供瞬间高压D．镇流器的作用是将交变电流变成直流电使用4．如图所示，磁带录音机既可用作录音，也可用作放音，其主要部件为可匀速行进的磁带a和绕有线圈的磁头b，不论是录音或放音过程，磁带或磁隙软铁会存在磁化现象，下面对于它们在录音、放音过程中主要工作原理的说法，正确的是（）A．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C．放音和录音的主要原理都是磁场对电流的作用D．放音和录音的主要原理都是电磁感应5．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。

人教版高二物理选修3-2第四章法拉第电磁感应定律专项训练一、选择题1.如图所示，A、B两闭合线圈为同样导线绕成，A有10匝，B有20匝，两圆线圈半径Z比为2： 1.均匀磁场只分布在B线圈内.当磁场随时间均匀减弱时（）B.A、B中均有恒定的感应电流C.A、B中感应电动势Z比为2： 1D.A、B中感应电流之比为1： 2【答案】BD【解析】试题分析：穿过闭合电路的磁通量发生变化，电路中产生感应电流；由法拉第电磁感应定律可以求出感应电动势；由电阻定律求出导线电阻，最后由欧姆定律可以求出线圈电流.磁场随时间均匀减弱，穿过闭合线圈昇的磁通量减少，〃中产主感应电流，故A错误；磁场随时间均匀减弱, 穿过闭合线圈久〃的磁通量减少，A.〃屮都产生感应电流，故B正确；由法拉第电磁感应定律得，感应电动势：E = n—= n—S,其屮竺、S都相同，力有10匝，〃有20匝，线圈产生的感应电动势之比为1： 2, /、At At At〃环屮感应电动势E A：E B=1：2,故C错误：线圈电阻R = p- = p n 2?Cr = 两圆线圈半径之比为2： 1, As s sE有10匝，〃有20匝，p、s都相同，则电阻之比R A：R B F A：「B=1：1，由欧姆定律1 = 3得，产生的感应电流之R比I A：【B=1：2,故D正确；2.高频焊接技术的原理如图（a）.线圈接入图（b）所示的正弦式交流电（以电流顺吋针方向为正），圈内待焊工件形成闭合冋路•则（）A.图（b）中电流有效值为IB.0〜t］时间内工件中的感应电流变大C.0〜h时间内工件中的感应电流方向为逆时针D.图(b) '|>T越大，工件温度上升越快【答案】AC【解析】由图知电流的最大值为返/，因为该电流是正弦式交流电，则有效值为/,故A正确.，一/图象切线的斜率等于电流的变化率，根据数学知识可知：0〜/］时间内线圈中电流的变化率减小，磁通量的变化率变小，rti法拉第电磁感应定律可知工件中感应电动势变小，则感应电流变小，故B错误.根据楞次定律可知：0〜"吋I'可内工件中的感应电流方向为逆吋针，故C正确.图(b)中厂越大，电流变化越慢，工件中磁通量变化越慢，由法拉第电磁感应定律可知工件屮产生的感应电动势越小，温度上升越慢，故D错误.3.如图所示，一光滑绝缘的半圆面和一根很长的直导线被固定在同一竖直平面内，直导线水平处于半圆面的下方，导线中通有方向向右的恒定电流I,将一铜环从半圆面左侧最高点a从静止释放后，铜环沿着半圆面运动，到达右侧的b点为最高点，a、b高度差为已知通电直导线在周围某一点产生磁场的磁感应强度与该点到导线的距离成反比，下列说法正确的是( )A.铜环在半圆面左侧下滑过程，感应电流沿顺时针方向B.铜环第一次经过最低点时感应电流达到最大C.铜环往返运动第二次到达右侧最高点时与b点的高度差小于2AhD.铜环沿半圆面运动过程，铜环所受安培力的方向总是与铜环中心的运动方向相反【答案】AC【解析】A、rti安培定则知半圆面内磁场方向为垂直纸面向外，由上至下磁感应强度逐渐增大，铜环在左侧下滑过程中，通过圆坏的磁通量增大，则由楞次定律知感应电流为顺时针方向，故A正确；B、根据通电直导线产生磁场的特点可知，在同一水平面上磁感应强度是相等的，所以若铜环的速度为水平时，铜环内的磁通量变化率为0,感应电流为零，所以铜环在最低点的感应电流最小，故B错误；C、设铜环的质量为m,则铜坏第一次从a点运动到b点时，消耗的能量为mgAh；铜坏在竖直方向上的速度越大时，其里面的磁通量变化率越大，产生的感应电流越大，从而产生的焦耳热越大，消耗的能量越大.显然铜环从右往左端返冋时，在同一高度，竖直方向上的速度要比第一次从左端到右端的小，所以返冋消耗的能量要小于第一次消耗的能量，即小于mgAh；同理，铜坏再从左端运动到右端，消耗的能量更小TmgAh, 则铜环往复运动第二次到达右侧最高点时与点b的高度差小于2Ah，故C正确；D、当铜环沿着半圆面斜向下运动时，根据对称性，铜环左右两端产生的安培力大小相等，方向相反；而铜环下半部分产生的安培力要大于上半部分产生的安培力，下半部分产生的安培力的合力方向竖直向上，上半部分产生的安培力的合力竖直向下，所以铜环所受到的安培力是竖直向上的，显然与铜环中心的运动方向不是相反的，故D错误；点睛：本题考查法拉第电磁感应定律与能暈和受力相结合的题目，要注意明确安培定则的应用，确定磁场方向，再根据楞次定律以及功能关系进行分析，即可明确圆环的运动情况。

高中物理学习材料（精心收集**整理制作）单元综合测评四第四章电磁感应(时间：90分钟满分：100分)温馨提示：1.第Ⅰ卷答案写在答题卡上，第Ⅱ卷书写在试卷上；交卷前请核对班级、姓名、考号.2.本场考试时间为90分钟，注意把握好答题时间.3.认真审题，仔细作答，永远不要以粗心为借口原谅自己．第Ⅰ卷(选择题，共52分)一、选择题(本大题共13小题，每小题4分，共52分，每小题至少有一个选项是正确的，全部选对的得4分，选对但不全的得2分，错选或不答的得0分)1．(2013·海口高二检测)物理学的基本原理在生产生活中有着广泛应用．下面列举的四种器件中，利用电磁感应原理工作的是()A．回旋加速器B．电磁炉C．质谱仪D．示波管解析：回旋加速器、质谱仪都是利用洛伦兹力工作，示波管是利用电场力工作的，电磁炉是利用电磁感应原理工作，B正确．答案：B2．如图所示，当磁铁运动时，流过电阻的电流是由A经R到B，则磁铁可能是()A．向下运动B．向上运动C ．向左平移D ．以上都不可能解析：感应电流方向从A 经R 到B ，根据安培定则得知感应电流在螺线管内产生的磁场方向应是从上到下．由楞次定律判断出螺线管内磁通量的变化由条形磁铁的磁感线分布知螺线管内原磁场是向下的，应是磁通量减小，即磁铁向上运动或向左平移．所以正确答案是B 、C.答案：BC3.(2013·泰兴高二检测)如图所示，一个半径为L 的半圆形硬导体AB 以速度v 在水平U 型框架上向右匀速滑动，匀强磁场的磁感应强度为B ，回路电阻为R 0，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A ．BL v BL v R 0R 0＋r B ．2BL v BL v C ．2BL v2BL v R 0R 0＋rD ．BL v 2BL v解析：根据E ＝BL v ，感应电动势E ＝2BL v ，AB 间的电势差U ＝ER 0R 0＋r ＝2BL v R 0R 0＋r ，C 项正确．答案：C4.半径为R 的圆形线圈，两端A 、D 接有一个平行板电容器，线圈垂直放在随时间均匀变化的匀强磁场中，如图所示，则要使电容器所带电荷量Q 增大，可以采取的措施是( )A ．增大电容器两极板间的距离B ．增大磁感应强度的变化率C ．减小线圈的半径D ．改变线圈所在平面与磁场方向间的夹角解析：由Q ＝CU ，U ＝E ＝ΔΦΔt ＝ΔBSΔt ，分析可得增大磁感应强度变化率，增大线圈在垂直磁场方向的投影面积可增大A 、D 间电压，从而使Q 增大，C 、D 错误．B 项正确．减小电容器两极板间距离可使Q 增大，A 错误．答案：B5.如图所示灯A 、B 完全相同，带铁芯的线圈L 的电阻可忽略，则( ) A ．S 闭合的瞬间，A 、B 同时发光，接着A 变暗，B 更亮，最后A 熄灭 B ．S 闭合瞬间，A 不亮，B 立即亮C．S闭合瞬间，A、B都不立即亮D．稳定后再断开S的瞬间，B熄灭，A闪亮一下再熄灭解析：S接通的瞬间，L所在支路中电流从无到有发生变化，因此，L中产生的自感电动势阻碍电流增加．由于有铁芯，自感系数较大，对电流的阻碍作用也就很强，所以S接通的瞬间L中的电流非常小，即干路中的电流几乎全部流过A，所以A、B会同时亮．又由于L中电流逐渐稳定，感应电动势逐渐消失，A逐渐变暗，线圈的电阻可忽略，对A起到“短路”作用，因此A最后熄灭．这个过程电路的总电阻比刚接通时小，由恒定电流知识可知，B会比以前更亮．稳定后S断开瞬间，由于线圈的电流较大，L与A组成回路，A要闪亮一下再熄灭，B 立即熄灭．答案：AD6.在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点1，现把它从1扳向2，如图所示，试判断在此过程中，在电阻R上的电流方向是()A．先由P→Q，再由Q→P B．先由Q→P，再由P→QC．始终由Q→P D．始终由P→Q解析：开关由1扳到2，线圈A中电流产生的磁场由左向右先减小后反向增加，由楞次定律可得R中电流由Q→P，选项C正确．答案：C7．(2013·牡丹江高二检测)在匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪些运动时，线圈中能产生感应电流()A．线圈沿自身所在的平面做匀速运动B．线圈沿自身所在的平面做加速运动C．线圈绕任意一条直径做转动D．线圈沿着磁场方向向上移动解析：线圈沿自身所在的平面运动、沿着磁场方向向上移动时，穿过线圈的磁通量不变化，不能产生感应电流，故A、B、D错误；线圈绕任意一条直径做转动时，穿过线圈的磁通量变化，故能产生感应电流，故C正确．答案：C8．下列应用中哪些与涡流有关()A．高频感应冶炼炉B ．汽车的电磁式速度表C ．家用电度表(转盘式)D ．闭合线圈在匀强磁场中转动，切割磁感线产生的电流解析：高频感应冶炼炉的炉外围通入反复变化的电流，则炉内的金属中会产生涡流；汽车速度表是磁电式电流表，指针摆动时，铝框骨架中产生涡流；家用电度表(转盘式)的转盘中有涡流产生；闭合线圈在磁场中转动产生感应电流，不同于涡流，D 错误．答案：ABC9．(2012·高考北京理综)物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L 、开关S 和电源用导线连接起来后，将一金属套环置于线圈L 上，且使铁芯穿过套环．闭合开关S 的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )A ．线圈接在了直流电源上B ．电源电压过高C ．所选线圈的匝数过多D ．所用套环的材料与老师的不同解析：当闭合S 瞬间，线圈L 内产生的磁场B 及磁通量的变化率ΔΦΔT ，随电压及线圈匝数增加而增大，如果套环是金属材料又闭合，由楞次定律可知，环内会产生感应电流I 及磁场B ′，环会受到向上的安培力F ，当F ＞mg 时，环跳起，ΔΦΔT 越大，环电阻越小，F 越大．如果环越轻，跳起效果越好，所以选项B 、C 错误；如果套环换用电阻大密度大的材料，I 减小F 减小，mg 增大，套环可能无法跳起，选项D 正确；如果使用交流电，S 闭合后，套环受到的安培力大小及方向(上下)周期性变化，S 闭合瞬间，F 大小、方向都不确定，直流电效果会更好，选项A 错误．答案：D10．一金属圆环水平固定放置．现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引，后相互排斥D ．先相互排斥，后相互吸引解析：当条形磁铁靠近圆环时，产生感应电流，感应电流在磁场中受到安培力的作用，由楞次定律可知，安培力总是“阻碍变化”，因此，条形磁铁靠近圆环时，受到排斥力；当磁铁穿过圆环远离圆环时，受到吸引力，D 正确．答案：D11．(2012·高考全国新课标卷)如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔBΔt的大小应为( )A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π解析：设圆的半径为L ，电阻为R ，当线框以角速度ω匀速转动时产生的感应电动势E 1＝12B 0ωL 2.当线框不动，而磁感应强度随时间变化时E 2＝12πL 2ΔB Δt ，由E 1R ＝E 2R 得12B 0ωL 2＝12πL 2ΔB Δt ，ΔB Δt ＝ωB 0π，故C项正确．答案：C12．(2013·黑龙江哈尔滨一模)如图甲所示，电路的左侧是一个电容为C 的电容器，电路的右侧是一个环形导体，环形导体所围的面积为S .在环形导体中有一垂直纸面向里的匀强磁场，磁感应强度的大小随时间变化的规律如图乙所示．则在0～t 0时间内电容器( )A ．上极板带正电，所带电荷量为CS (B 2－B 1)t 0B ．上极板带正电，所带电荷量为C (B 2－B 1)t 0C ．上极板带负电，所带电荷量为CS (B 2－B 1)t 0D ．上极板带负电，所带电荷量为C (B 2－B 1)t 0解析：由乙图可知ΔB Δt ＝B 2－B 1t 0，B 增大，根据楞次定律，感应电流沿逆时针方向，故上极板带正电，E ＝n S ΔB Δt ＝S (B 2－B 1)t 0，Q ＝CE ＝CS (B 2－B 1)t 0，A 正确．答案：A13．(2012·高考山东理综)如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )A ．P ＝2mg v sin θB ．P ＝3mg v sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功解析：对导体棒受力分析如图．当导体棒以v 匀速运动时(如图甲)，应有：mg sin θ＝F 安＝BIL ＝B 2L 2v R ；当加力F 后以2v 匀速运动时(如图乙)，F ＋mg sin θ＝2B 2L 2vR ，两式联立得F ＝mg sin θ，则P ＝F ·2v ＝2mg v sin θ，A 正确，B 错误；由牛顿第二定律，当导体棒的速度为v 2时，a ＝mg sin θ－F 安″m ＝mg sin θ－B 2L 2v2R m ＝g2sin θ，C 正确；由功能关系，当导体棒达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功与减少的重力势能之和，D 错误．答案：AC第Ⅱ卷(非选择题，共48分)二、论述、计算题(本题共4小题，共48分，解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)14.(2013·永州高二检测)如图所示，MN，PQ是两条水平放置的平行光滑导轨，其电阻可以忽略不计，轨道间路l＝0.60 m，匀强磁场垂直于导轨平面向下，磁感应强度B＝1.0×10－2 T，金属杆垂直于导轨放置，与导轨接触良好，ab 杆在导轨间部分的电阻r＝1.0 Ω，在导轨的左端连接有电阻R1、R2，阻值分别为R1＝3.0 Ω，R2＝6.0 Ω，ab杆在外力作用下以v＝5.0 m/s的速度向右匀速运动．求：(1)ab杆哪端电势高；(2)求通过ab杆的电流I.解析：(1)由右手定则知感应电流方向为b→a，故a端电势高．(2)当ab杆匀速运动时，产生的感应电动势为E＝Bl v＝3.0×10－2V，R1与R2并联的总电阻为R并＝R1R2R1＋R2＝2.0 Ω.根据闭合电路欧姆定律可知，通过ab杆的电流为I＝ER并＋r＝1.0×10－2 A.答案：(1)a(2)1.0×10－2 A15．(2013·成都高二检测)如图所示，光滑导轨竖直放置，匀强磁场的磁感应强度为B＝0.5 T，磁场方向垂直于导轨平面向外，导体棒ab的长度与导轨宽度均为L＝0.2 m，电阻R＝1.0 Ω.导轨电阻不计，当导体棒紧贴导轨匀速下滑时，均标有“6 V 3 W”字样的两小灯泡恰好正常发光，求：(1)通过ab的电流的大小和方向；(2)ab运动速度的大小；(3)电路的总功率．解析：(1)每个小灯泡中的电流为I1＝P1U1＝0.5 A 则ab中的电流为I＝2I1＝1 A由右手定则知通过ab棒的电流方向为由b到a.(2)ab产生的感应电动势：E＝U1＋IR＝6 V＋1×1.0 V＝7 V由E＝BL v，知ab的运动速度v＝EBL＝70 m/s.(3)电路的总功率P ＝IE ＝7 W.答案：(1)1 A 由b 到a (2)70 m/s (3)7 W16．我国的“嫦娥二号”探月卫星在发射1 533秒后进入近地点高度为200km 的地月转移轨道．假设卫星中有一边长为50 cm 的正方形导线框，由于卫星的调姿由水平方向转至竖直方向，此时地磁场磁感应强度B ＝4×10－5T ，方向如图所示．(1)该过程中磁通量的改变量是多少？(2)该过程线框中有无感应电流？设线框电阻为R ＝0.1 Ω，若有电流则通过线框的电量是多少？(sin37°＝0.6，cos37°＝0.8)解析：(1)设线框在水平位置时法线n 方向竖直向上，穿过线框的磁通量Φ1＝BS sin37°＝6.0×10－6 Wb当线框转至竖直位置时，线框平面的法线方向水平向右，与磁感线夹角θ＝143°，穿过线框的磁通量Φ2＝BS cos143°＝－8.0×10－6 Wb该过程磁通量的改变量大小 ΔΦ＝|Φ2－Φ1|＝1.4×10－5 Wb.(2)因为该过程穿过闭合线框的磁通量发生了变化，所以一定有感应电流 根据电磁感应定律得，I ＝E R ＝ΔΦR Δt通过的电量为q ＝I ·Δt ＝ΔΦR ＝1.4×10－4 C.答案：(1)1.4×10－5 Wb(2)有 1.4×10－4 C17．(2012·高考天津理综)如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l ＝0.5 m ，左端接有阻值R ＝0.3 Ω的电阻．一质量m ＝0.1 kg ，电阻r ＝0.1 Ω的金属棒MN 放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B ＝0.4 T ．棒在水平向右的外力作用下，由静止开始以a ＝2 m/s 2的加速度做匀加速运动，当棒的位移x ＝9 m 时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q 1∶Q 2＝2∶1.导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)棒在匀加速运动过程中，通过电阻R 的电荷量q ；(2)撤去外力后回路中产生的焦耳热Q 2； (3)外力做的功W F .解析：(1)设棒匀加速运动的时间为Δt ，回路的磁通量变化量为ΔΦ，回路中的平均感应电动势为E ，由法拉第电磁感应定律得E ＝ΔΦΔt① 其中ΔΦ＝Blx ②设回路中的平均电流为I ，由闭合电路的欧姆定律得I ＝ER ＋r③ 则通过电阻R 的电荷量为 q ＝I Δt ④联立①②③④式，代入数据得 q ＝4.5 C ．⑤(2)设撤去外力时棒的速度为v ，对棒的匀加速运动过程，由运动学公式得 v 2＝2ax ⑥设棒在撤去外力后的运动过程中安培力做功为W ，由动能定理得 W ＝0－12m v 2⑦撤去外力后回路中产生的焦耳热 Q 2＝－W ⑧联立⑥⑦⑧式，代入数据得 Q 2＝1.8 J ．⑨(3)由题意知，撤去外力前后回路中产生的焦耳热之比Q 1∶Q 2＝2∶1，可得 Q 1＝3.6 J ⑩在棒运动的整个过程中，由功能关系可知 W F ＝Q 1＋Q 2⑪由⑨⑩⑪式得W F＝5.4 J．⑫答案：(1)4.5 C(2)1.8 J(3)5.4 J。
