滤波器的原理与应用随着电子技术的发展，滤波器在各种电子设备中发挥着重要作用。
本文将介绍滤波器的原理和应用。
一、滤波器的原理滤波器是一种能够选择性地通过或抑制某些频率信号的电子电路。
它基于信号的频率特性，能够有效地滤除噪音，改善信号质量。
滤波器的原理主要有两种：高通滤波和低通滤波。
高通滤波器通过透过高频信号，同时阻断低频信号。
低通滤波器则相反，它能够透过低频信号，同时抑制高频信号。
实际应用中，我们常常会遇到希望从一个复杂信号中分离出特定频率范围的信号。
这时候，我们可以使用带通滤波器。
带通滤波器可以通过选择性地通过一定范围内的频率信号来滤波。
二、滤波器的应用领域滤波器广泛应用于各个领域，包括通信、音频处理、医疗设备等。
在通信领域，滤波器用于频谱分析和信号处理，可以过滤掉不同频率范围内的干扰信号，提高通信质量和抗干扰能力。
常见的应用有对话音频处理、无线电通信等。
在音频处理方面，滤波器用于音频信号的增强和降噪。
通过选择性地滤除或增强某些频率范围的信号，可以改善音质，提升听觉体验。
医疗设备中的滤波器主要用于生物信号的处理。
比如心电图仪器会使用滤波器来去除伪迹和噪音，提取出纯净的心电信号，帮助医生准确诊断。
此外，滤波器还广泛应用于雷达、图像处理、功率电子等领域，为各类电子设备的正常运行和信号处理提供了重要保障。
三、滤波器的种类和特点滤波器根据频率响应的特点可以分为无源滤波器和有源滤波器两种。
无源滤波器是指不包含放大器的滤波器电路，主要由电容、电感和电阻等被动元件组成。
它具有频率选择性好、相位失真小等特点。
常见的无源滤波器有RC滤波器、RL滤波器和RLC滤波器等。
有源滤波器是指包含放大器的滤波器电路，放大器能够提供增益，增强滤波效果。
有源滤波器的特点是增益高、带宽宽等。
常见的有源滤波器有运算放大器滤波器、多级放大器滤波器等。
另外，数字滤波器是一种利用数值运算实现滤波功能的滤波器，具有高精度和易于实现的特点。
四、滤波器的设计和选型滤波器的设计和选型需要根据具体的应用需求和信号特性进行。
滤波器技术及应用一、滤波器滤波器的基本用途是选择信号和抑制干扰，为实现这两大功能而设计的网络称为滤波器。
常按功用把滤波器分为信号选择滤波器和电磁干扰滤波器两大类。
信号选择是以有效去除不需要的信号分量，同时是对被选择信号的幅度相位影响到最小为目的；电磁干扰滤波器是以能够有效抑制电磁干扰为目标。
它们的特点如下：（1）信号滤波器，要求它在应用的频率范围内得到完善的匹配阻抗，使传输的信号没有传输损耗或只有小的损耗。
但对于电源滤波器，则要求在抑制的电磁干扰信号频率范围内实现最大的失配，使需要抑制的电磁干扰信号受到最大的衰减。
这是两种滤波器的最本质的区别，因此，使用在电源线上的电磁干扰滤波器总是在阻抗失配状态下工作的。
（2）电磁干扰频谱很宽，从低频到超高频都存在电磁干扰能量，所以滤波器元器件在这个频率范围内高频特性显得十分复杂，难以用元器件的等效集总参数来表示滤波器的高频特性。
（3）电磁干扰滤波器在阻带范围内应有足够的衰减量，把传导干扰电平抑制到规定范围内。
（4）电磁干扰滤波器对传输的有用信号或电源工作电流的损耗应降低到最低程度。
一般滤波器按照对不需要的信号能量的抑制方式又可分为反射式和吸收式：反射式滤波器的工作原理是将不需要的频率分量反射回信号源或干扰源，而让需要的频率分量通过滤波器进入接收电路，以达到选择或抑制目的。
一般LC滤波器属于反射式滤波器，其缺点是当它和信号源不匹配时，一部分有用能量会被反射回信号源，导致干扰电平增加。
为拓宽抑制带宽，在电磁干扰滤波器中有一类吸收式滤波器，能使有用信号有效地通过，不需要的干扰能量则转化为热能。
吸收式滤波器又各损耗滤波器，一般做成介质传输线形式，所用介质是铁氧体或其他损耗材料，铁氧体在交变磁场作用下会产生涡流损耗、磁滞损耗和剩余损耗，这类损耗随磁场频率的升高而增加。
损耗滤波器就是利用这一特性消耗掉不需要的传输信号的干扰分量。
滤波器按频率特性可分为高通滤波器、低通滤波器、带通滤波器和带阻滤波器等。
滤波器的基本原理及应用滤波器是一种电子设备，可以通过选择或排除特定的频率成分，改变信号的频谱特性。
在电子工程中，滤波器被广泛应用于信号处理、通信系统、音频设备等领域。
本文将介绍滤波器的基本原理及其在各个领域的应用。
一、滤波器的基本原理滤波器的基本原理是通过将特定频率范围内的信号通过，而将其他频率范围内的信号削弱或排除。
它主要依赖于电路中的电容、电感和电阻等元件来实现频率的选择性传递。
根据滤波器对于不同频率的处理方式，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等四种类型。
1. 低通滤波器低通滤波器允许低频信号通过，并将高频信号削弱。
它常用于音频设备中，用于去除高频噪声，保留低频音乐信号。
此外，低通滤波器还广泛应用于通信系统中，以滤除高频干扰和杂波，保证信号的清晰度和稳定性。
2.高通滤波器高通滤波器允许高频信号通过，并将低频信号削弱。
它常用于音频设备中，用于去除低频噪声，提升高频音乐信号。
在图像处理领域，高通滤波器也被用于边缘检测和图像增强等应用。
3.带通滤波器带通滤波器允许特定频率范围内的信号通过，而将其他频率范围内的信号削弱。
它广泛应用于无线通信系统中，用于接收或发送特定频段的信号。
此外，带通滤波器还被用于调音台、电视调谐器和无线电接收机等设备中。
4.带阻滤波器带阻滤波器将特定频率范围内的信号削弱，而将其他频率范围内的信号通过。
它常用于抑制特定频率噪声或干扰信号。
在音频放大器和无线电发射机等设备中，带阻滤波器被用于消除杂音和干扰。
二、滤波器的应用领域滤波器在电子工程中有着广泛的应用，以下是几个常见的领域：1.音频设备音频设备如音响系统、耳机等通常会使用滤波器来调整音频信号的频谱特性。
通过采用不同类型的滤波器，可以实现低音增强、高音增强、降噪等音效处理。
2.通信系统在通信系统中，滤波器被用于滤除噪声、杂波和干扰信号，提高通信质量。
无线通信系统、调制解调器、数字通信系统等都需要滤波器进行信号处理和调节。

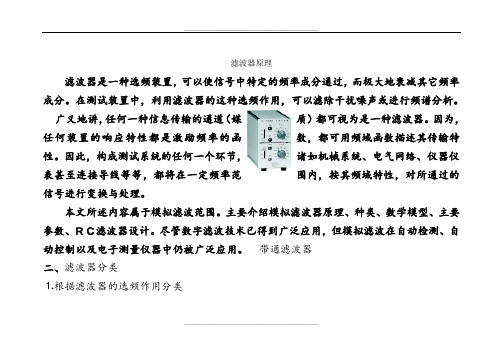

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。
因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。
因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。
本文所述内容属于模拟滤波范围。
主要介绍模拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
带通滤波器二、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。
⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。
它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。
⑶带通滤波器它的通频带在f1～f2之间。
它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。
⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。
它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。
低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据“最佳逼近特性”标准分类⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。
巴特沃斯滤波器具有最大平坦幅度特性，其幅频响应表达式为：⑵切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；T n是第一类切贝雪夫多项式。

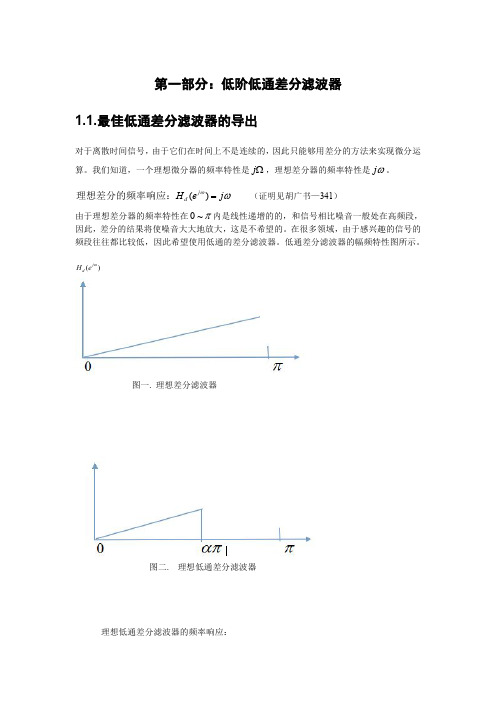

差分滤波器差分滤波器是一种常用的数字信号处理方法，主要用于降低信号中的噪声或去除信号中的冗余信息。
它通过计算信号的差分来实现滤波的效果。
本文将介绍差分滤波器的原理、应用场景以及常见的差分滤波器算法。
差分滤波器原理差分滤波器利用离散信号的差分运算来消除高频噪声或冗余信息。
采用差分滤波器的原因是，噪声或冗余信息通常表现为信号的快速变化，而差分操作可以捕捉到信号的变化率。
差分滤波器的基本原理是对信号进行差分运算，即计算信号当前样本与前一个样本之间的差值。
通过差分运算，可以得到一个新的序列，该序列包含了信号变化的信息。
然后，可以对这个新的序列进行平滑处理，从而实现滤波的效果。
差分滤波器的应用场景差分滤波器广泛应用于信号处理领域，特别是在音频、图像和视频处理中。
以下是一些常见的差分滤波器的应用场景：1.音频降噪：在音频处理中，差分滤波器可以用于降低噪声，提高音质。
通过计算相邻样本之间的差值，可以找到噪声的变化模式，并对其进行滤波处理，从而减少噪声的影响。
2.图像边缘检测：在图像处理中，差分滤波器可以用于检测图像中的边缘。
边缘是图像中灰度变化较大的区域，通过对相邻像素之间的差分运算，可以找到图像中的边缘位置。
3.视频压缩：在视频编码中，差分滤波器可以用于降低视频数据的冗余信息，从而实现视频压缩。
通过对视频序列中相邻帧之间的差分运算，可以找到帧间差异，从而减少存储和传输的数据量。
常见的差分滤波器算法1.一阶差分滤波器：一阶差分滤波器是最简单的差分滤波器之一。
它通过计算当前样本与前一个样本之间的差值来实现滤波的效果。
一阶差分滤波器适用于信号变化缓慢且噪声较小的情况。
2.二阶差分滤波器：二阶差分滤波器是一种改进的差分滤波器，它采用更大的差分窗口来捕捉信号的变化。
二阶差分滤波器适用于信号变化快速且噪声较大的情况。
3.差分高斯滤波器：差分高斯滤波器结合了差分滤波器和高斯滤波器的优点。
它通过对信号进行差分运算和高斯平滑处理，可以同时实现滤波和边缘检测的效果。
滤波的应用及原理一、什么是滤波滤波是指对信号进行处理以去除不需要的成分或增强感兴趣的成分的过程。
在信号处理中，滤波被广泛应用于音频处理、图像处理、通信系统等领域。
滤波的目的是消除噪声、增强信号、提取特定频率成分等。
二、滤波的原理滤波的原理基于频域和时域的分析。
在频域中，信号可以通过傅里叶变换表示为不同频率的正弦波分量的叠加。
滤波器可以通过选择性地通过或阻断这些频率分量来改变信号的频谱特征。
在时域中，滤波器可以看作是一个系统，输入信号通过滤波器后，输出信号根据滤波器的特性变化。
三、滤波的应用1. 音频处理音频处理中常用的滤波技术有低通滤波、高通滤波、带通滤波和带阻滤波等。
其中，低通滤波器可以用于去除音频信号中的高频噪声，高通滤波器可以去除低频噪声，带通滤波器可以提取特定频率范围的信号，带阻滤波器可以去除特定频率范围的干扰信号。
2. 图像处理在图像处理中，滤波器被用来平滑图像、增强图像的轮廓、去除噪声等。
常见的图像滤波器包括均值滤波器、中值滤波器、高斯滤波器等。
均值滤波器通过计算像素周围窗口中像素的平均值来平滑图像，中值滤波器通过计算像素周围窗口中像素的中值来去除噪声，高斯滤波器通过将窗口中的像素按照高斯分布加权求和来平滑图像。
3. 通信系统在通信系统中，滤波器被用来选择性地传输特定频率的信号。
例如，调频调制（FM）系统中的低通滤波器用于去除调制信号中的高频成分；频分多址（FDMA）系统中的带通滤波器用于分离不同用户的信号。
4. 生物医学信号处理滤波在生物医学信号处理中有广泛的应用。
例如，心电图（ECG）信号可以通过滤波技术去除高频干扰，从而更准确地检测和诊断心脏疾病。
5. 數位音频播放滤波也被用于数字音频播放器中，通过去除高频噪声和混响信号，提高音频质量。
四、滤波器的分类滤波器可以根据各种不同的特征进行分类。
以下是一些常见的滤波器分类：1. 根据频率响应•低通滤波器：通过低于截止频率的信号成分，阻断高于截止频率的信号成分。
滤波器原理及应用在电子学和通信领域中，滤波器是一种能够选择特定频率信号并抑制其他频率信号的电路组件。
它在各种电子设备中扮演着至关重要的角色，例如在音频设备、射频通信、无线电等领域的应用中都需要滤波器来确保信号质量和频谱高效利用。
本文将介绍滤波器的基本原理和常见应用。
滤波器的原理滤波器主要依靠其电路设计对特定频率范围的信号进行放大或衰减，从而实现对信号的频率选择性处理。
根据频率选择性能力不同，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
•低通滤波器：只允许低于一定频率的信号通过，而抑制高于该频率的信号。
•高通滤波器：只允许高于一定频率的信号通过，而抑制低于该频率的信号。
•带通滤波器：只允许在一定频率范围内的信号通过，而抑制其他频率的信号。
•带阻滤波器：只允许除一定频率范围内的信号通过外，抑制其他频率的信号。
在滤波器的设计中，根据滤波器的截止频率、通带波纹、衰减量等指标要求，可以选择不同的滤波器电路结构和元件参数。
常用的滤波器元件包括电容、电感、电阻等，它们可以组合成各种滤波器电路，如RC滤波器、LC滤波器、RLC滤波器等。
滤波器的应用滤波器在各种电子设备和通信系统中有着广泛的应用，其中一些常见的应用包括：1. 音频设备在音频系统中，滤波器用于音频信号的处理和增强，例如在扬声器中使用低通滤波器去除高频噪声，在麦克风中使用高通滤波器去除低频噪声，以提高音频设备的音质和清晰度。
2. 通信系统在无线通信系统中，滤波器用于频率选择和信号处理，以确保传输信号的质量和可靠性。
例如，在基站中使用带通滤波器选择特定频段的信号，同时抑制其他频段的干扰信号，以保证通信系统的正常运行。
3. 无线电在无线电接收机中，滤波器通过滤除不必要的频率信号，提高接收机对特定信号的接收灵敏度和选择性。
不同类型的滤波器可以应用于调频接收、调幅接收等不同的无线电接收系统中。
4. 信号处理在信号处理系统中，滤波器常用于滤除噪声、分离信号、提取特定频率成分等应用。
