可控硅在单相电机中的调速电路发布时间:2009-12-09 09:44本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。
此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。
其电路如图1所示。
硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。
当VS接通时，电桥呈现本电机串联的低阻电路。
当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。
电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。
可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。
在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。
这样，当VS导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。
反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。

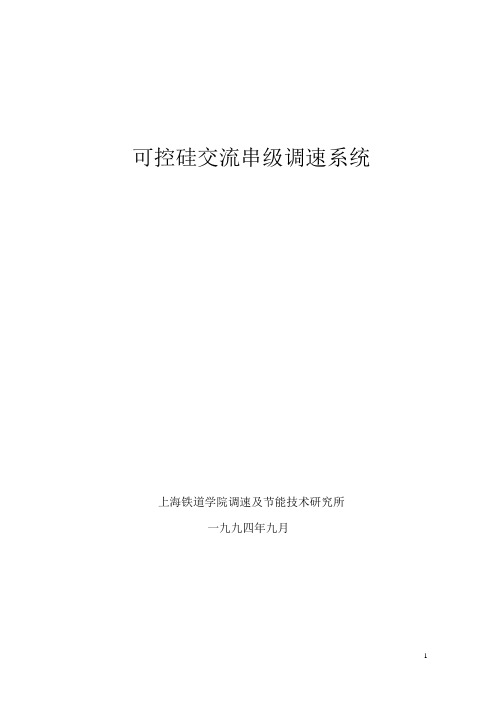

可控硅交流串级调速系统上海铁道学院调速及节能技术研究所一九九四年九月目录前言 (1)一、交流绕线式异步电动机简介 (2)（1）两极旋转磁场的形成 (2)（2）转子绕组开路时的运行 (4)（3）转子绕组闭路时的空载运行 (4)（4）异步电动负载运行 (5)（5）绕线式异步电动机的调阻调速 (6)①调阻调速原理 (6)②调阻调速是能耗调速 (7)③调阻调速机械性能差 (7)二、半导体二极管整流电路 (7)（1）单相半波电阻负载整流电路 (8)（2）单相半波电容负载整流电路（峰值整流） (9)（3）单相桥式电阻负载整流电路 (11)（4）三相桥式电阻负载整流电路 (12)三、可控硅元件 (14)（1）可控硅元件的工作原理简介 (14)（2）伏安特性曲线 (15)（3）普通可控硅元件的额定电压和额定电流 (16)四、可控硅串级调速 (16)（1）串级调速原理 (16)①串级调速物理过程 (17)②串级调速可大量节电 (17)（2）KJSA—II三相零式可控硅串级调速 (18)①主回路组成 (18)②给定及触发电路 (19)③操纵电路 (19)④其它电路 (19)⑤主回路的三种接零方法 (19)（3）有源逆变串级调速原理 (20)①逆变的同步及附加电势的形成 (20)②转速与逆变角β的关系 (23)③可控硅的工作电压 (24)④可控硅的工作电流的估算 (25)（4）逆变失败 (25)①缺相、缺脉冲、相序不对造成逆变失败 (25)②最小逆变角小于30度造成逆变失败 (26)五、触发电路 (26)（1）触发脉冲产生电路 (26)（2）脉冲移相电路 (27)（3）其它元件的作用 (29)（4）触发电路的检修 (30)六、给定电路的工作原理 (31)（1）主令电压U KM (31)（2）速度负反馈 (32)（3）电流截止负反馈 (32)（4）控制电压 (32)（5）给定电路检修 (32)七、操纵电路 (33)（1）主令控制器 (33)（2）接触器、继电器电路的工作原理 (34)①接通电源及4J0吸合 (34)②转动主令控制器手轮及正、反转接触器1CQZ、1CQF吸合 (34)③手轮转动到异步位置及3CQ吸合 (35)八、安装与开通 (35)（1）主回路的接零的选择 (35)（2）试车前的检查 (35)①检查三相进线电源有无缺相 (35)②检查三相进线电源相序是否正确 (35)③检查操纵电路的动作是否正确 (35)④检查触发脉冲有无丢失 (36)（3）试车 (36)（4）使用与检修 (36)①使用须知 (36)②日常检修与故障处理 (36)九、起重机串级调速 (39)（1）概述 (39)（2）现有起重机交流调速方案比较 (39)（3）起重机交流调速系统的线路结构分析 (39)①高可靠与低成本问题 (39)②起重机位能负载的调速 (42)③提高调速性能的措施 (43)④提高节电性能分析 (45)前言可控硅串级调速是一种新颖的交流无级调速系统。
