可控硅电压调整器的原理特点及安装注意事项

可控硅调压器工作原理可控硅调压器是一种用于调节电流和电压的电子器件，它由可控硅（也称为晶闸管）和辅助电子元件组成。

可控硅具有单向导电特性，能够控制电流的通断以及电压的输出，因此被广泛应用在电力系统中，例如家用电器、变压器、电动机等。

可控硅调压器的工作原理基于可控硅的导通和关断控制。

可控硅有三个引脚，分别为阳极（Anode）、阴极（Cathode）和控制端（Gate）。

当可控硅的阳极接受到正向电压，阴极接地时，可控硅处于关断状态，无法导通电流。

当控制端施加一个正脉冲信号时，可控硅会从关断状态转变为导通状态，允许电流通过。

可控硅调压器通过控制可控硅的导通角度来调节输出电压。

可控硅导通的时间取决于控制端施加的信号的宽度和频率。

当控制端施加一个窄的脉冲信号时，可控硅导通的时间很短，输出电压较低；而当控制端施加一个宽的脉冲信号时，可控硅导通的时间较长，输出电压较高。

通过控制控制端信号的宽度和频率，可实现输出电压的连续调节。

触发电路通常采用触发变压器或电容压控触发器来产生控制信号。

触发变压器将输入电压变换为控制端所需的电压和电流，用来触发可控硅的导通。

电容压控触发器则通过电容的充放电过程来产生触发信号，实现可控硅的导通和关断。

控制电路包括控制信号发生器和比较器。

控制信号发生器根据用户的需求产生控制信号的频率和宽度，而比较器则将控制信号与反馈信号进行比较，并调整控制信号的宽度和频率，以达到输出电压的稳定。

可控硅调压器还可以具有保护功能，例如过电压保护和过流保护。

过电压保护是通过检测输出电压超过设定值时，立即使可控硅关断来防止设备损坏。

而过流保护是通过检测电流超过设定值时，立即使可控硅关断来避免电流过载。

总之，可控硅调压器是一种基于可控硅的导通和关断控制的电子器件，通过控制可控硅的导通角度来实现对输出电压的调节。

它包括触发电路、控制电路和保护功能，能够广泛应用于各种电力系统中。

可控硅温控器的工作原理1.引言1.1 概述可控硅温控器是一种常用的电子温控设备，它在控制温度方面具有重要的应用。

通过对电流进行调节，可控硅温控器能够实现对电热器等加热装置的温度进行精确控制，从而满足不同实际应用场景中的温度要求。

可控硅温控器采用了可控硅技术，可控硅是一种半导体器件，具有较高的电压和电流承受能力，可以实现电流的可控调节。

其工作原理是通过控制可控硅通导角度，从而控制电路中的电流大小，从而达到对温度的精确调节。

可控硅温控器具有以下特点：一是控制精度高，能够精确控制温度在设定值范围内；二是响应速度快，能够快速调节并稳定温度；三是稳定性好，能够在长时间的运行中保持良好的温度控制效果；四是可靠性高，能够适应恶劣的工作环境并具备较长的使用寿命。

在实际应用中，可控硅温控器广泛应用于各种需要对温度进行精确控制的场景，例如工业生产中的熔炉、烘干设备、空调系统等。

同时，它也可以在家用电器中发挥作用，如家用烤箱、电热水器等。

可控硅温控器的工作原理和优势使得它成为了温控领域不可或缺的重要设备。

在本文中，我们将详细介绍可控硅温控器的工作原理和工作过程，探讨其在不同领域的应用前景。

通过深入了解可控硅温控器，我们可以更好地应用它来满足不同实际需求，并进一步推动其在技术和应用领域的发展。

文章结构主要包括引言、正文和结论三个部分。

引言部分旨在为读者提供对全文的概述，引起读者的兴趣，并明确文章的目的。

正文是全文的核心部分，展开论述主题，阐述可控硅温控器的定义、原理和工作过程。

结论部分对正文进行总结，并展望可控硅温控器的应用前景。

具体来说，文章结构可以按照以下方式进行组织：1. 引言1.1 概述在这一小节中，可以简要介绍可控硅温控器的背景和重要性，引出对其工作原理的探讨。

1.2 文章结构这一小节主要介绍文章的整体结构，包括引言、正文和结论三个部分的内容，并说明每个部分的主要内容。

1.3 目的在这一小节中，应明确本文的目的，即通过对可控硅温控器的工作原理的讲解，使读者了解其工作原理并展望其应用前景。

可控硅的基本工作原理及在调光器中的使用篇一：led可控硅调光原理及问题LED晶闸管调光原理及问题时间：2021-11-1920:26:44来源：作者：1.前言如今，led照明已成为一项主流技术。

led手电筒、交通信号灯和车灯比比皆是，各个国家正在推动用led灯替换以主电源供电的住宅、商业和工业应用中的白炽灯和荧光灯。

换用高能效led照明后，实现的能源节省量将会非常惊人。

仅在中国，据政府*估计，如果三分之一的照明市场转向led产品，他们每年将会节省1亿度的用电量，并可减少2900万吨的二氧化碳排放量。

然而，仍有一个障碍有待克服，那就是调光问题。

白炽灯可以通过使用简单、低成本的前沿晶闸管调光器轻松实现调光。

因此，这种调光器随处可见。

固态照明替换灯必须能够使用现有的控制器和电路来实现调光，如果它们想要真正成功的话。

白炽灯泡是调光的理想选择。

具有讽刺意味的是，它们的低效率和由此产生的高输入电流是调光器正常工作的主要因素。

白炽灯泡中灯丝的热惯性也有助于掩盖调光器引起的任何不稳定性或振荡。

在尝试调光LED灯的过程中存在很多问题，往往会导致闪烁等意外情况。

为了找出原因，有必要了解晶闸管调光器的工作原理、LED灯技术以及它们之间的关系。

2.可控硅调光的原理图1显示了典型的前沿晶闸管调光器及其产生的电压和电流波形。

图1前沿可控硅调光器电位计R2调整双向晶闸管的相位角。

当vc2超过diac的击穿电压时，双向晶闸管将在每个交流电压的前端开启。

当晶闸管电流降至其保持电流（IH）以下时，晶闸管将关闭，并且在下半个循环中C2重新充电之前无法再次打开。

灯泡灯丝中的电压和电流与变光信号的相位角密切相关，相位角从0度（接近0度）到180度不等。

3.led调光存在的问题用于取代标准白炽灯的LED灯通常包含一个LED阵列，以确保均匀照明。

这些LED是串联的。

每个LED的亮度由其电流决定。

LED的正向压降约为3.4V，通常在2.8V和4.2V之间。

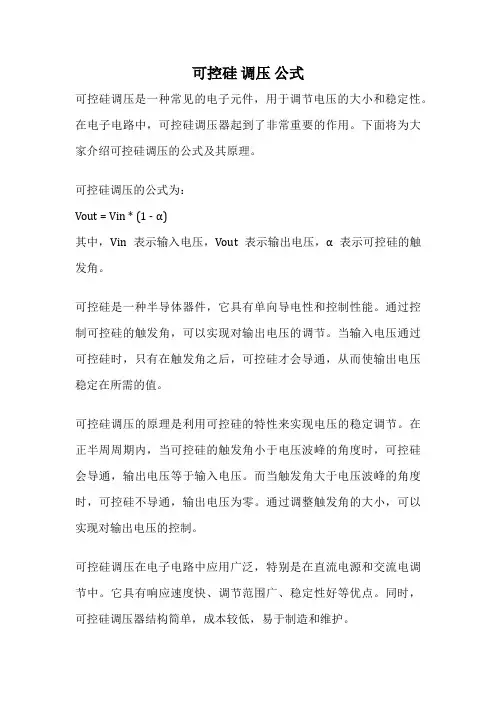

可控硅调压公式
可控硅调压是一种常见的电子元件，用于调节电压的大小和稳定性。

在电子电路中，可控硅调压器起到了非常重要的作用。

下面将为大家介绍可控硅调压的公式及其原理。

可控硅调压的公式为：
Vout = Vin * (1 - α)
其中，Vin表示输入电压，Vout表示输出电压，α表示可控硅的触发角。

可控硅是一种半导体器件，它具有单向导电性和控制性能。

通过控制可控硅的触发角，可以实现对输出电压的调节。

当输入电压通过可控硅时，只有在触发角之后，可控硅才会导通，从而使输出电压稳定在所需的值。

可控硅调压的原理是利用可控硅的特性来实现电压的稳定调节。

在正半周周期内，当可控硅的触发角小于电压波峰的角度时，可控硅会导通，输出电压等于输入电压。

而当触发角大于电压波峰的角度时，可控硅不导通，输出电压为零。

通过调整触发角的大小，可以实现对输出电压的控制。

可控硅调压在电子电路中应用广泛，特别是在直流电源和交流电调节中。

它具有响应速度快、调节范围广、稳定性好等优点。

同时，可控硅调压器结构简单，成本较低，易于制造和维护。

可控硅调压器通过调节触发角来实现对输出电压的调节，具有良好的稳定性和可调节性。

它是电子电路中常用的调压器件，广泛应用于各个领域。

希望通过本文的介绍，读者对可控硅调压器有更深入的了解。

可控硅调压的工作原理1.晶闸管结构：可控硅是一种半导体器件，它有四个层，由P-N-P-N的结构组成。

P-N结形成PNP和NPN管两个双极晶体管的结合。

晶闸管内部还有一个控制电极（即门极）和两个主电极（即阳和阴极）。

2.晶闸管的导通方式：晶闸管的导通方式包括正向导通和反向导通。

-正向导通：当阳极接到正电压且门极施加正脉冲或正直流电压时，PNP管的基结区会由于电子的注入而形成导电通道，使得晶闸管导通。

一旦晶闸管被压阻，它将继续导通，直到输电线上的电流降为零或通过管子的流过电流降到维持当前电压的最小值。

此时，控制电流可以被从逆向回火电压中提防。

-反向导通：当阳极接到负电压且门极施加正脉冲或正直流电压时，晶闸管的两个PN结都会逆向击穿，形成双向导通通道。

在这种模式下，晶闸管将进行双向导通电流。

3.可控硅的调压控制：可控硅的调压控制是通过改变晶闸管的导通和截止时间来实现的。

这个过程可以通过施加控制信号脉冲来完成，控制信号脉冲可以是正脉冲、负脉冲、半波脉冲、宽脉冲等。

-正脉冲控制：当正脉冲施加到门极时，PNP管的基结区将注入电子，从而使得晶闸管导通。

增加正脉冲宽度会导致晶闸管导通时间增加，从而增加输出电压。

-负脉冲控制：当负脉冲施加到门极时，NPN管的基结区将注入电子，从而引起反向电流流动，使得晶闸管截止。

增加负脉冲宽度会导致晶闸管截止时间增加，从而降低输出电压。

-半波脉冲控制：半波脉冲控制是通过将正脉冲和负脉冲的开关信号交错施加到门极来实现的。

半波脉冲控制可以实现输入电压的改变范围更大。

-宽脉冲控制：在宽脉冲控制下，由于晶闸管的导通和截止时间可以通过调整控制信号宽度来改变，因此可以实现更大的输入电压范围。

总的来说，可控硅调压器通过改变晶闸管的导通和截止时间来调整输出电压。

不同的控制信号脉冲可以实现不同范围的电压调节。

这种调压器可以在电力系统中实现精确的电压控制，以适应不同的负载需求。

同时，由于可控硅具有高效率和可靠性，因此被广泛应用于电力调节和电机控制系统中。

可控硅功率调节器工作原理可控硅功率调节器是一种电子元件，也是电源电路中应用最广泛的一种电子器件。

其主要功用就是在给定范围内调控交流电的电压和电流，从而实现交流电的调节和控制。

下面，我们将从工作原理的角度来阐述可控硅功率调节器的作用。

一、硅控整流器的基本结构可控硅功率调节器包括一个电源电路、一个电感滤波器、一个可控硅电路和一个负载。

其中，电源电路的作用就是将交流电转换成本系统所需的高压直流电。

由于直接使用交流电供电会出现波动大、效果不稳定等问题，所以我们需要通过电感滤波器将交流信号过滤成为平稳的直流信号。

可控硅电路则是本系统的核心，它通过改变电路的导通角度，直接控制电路的输出电压和电流，以达到调节的效果。

负载则是连接可控硅电路和输出端的电子元件，它的作用是将电流和电压输入到负载中，完成所需的功效。

二、可控硅功率调节器的工作原理可控硅功率调节器的工作原理可以概括为：当电源电路将交流电转换成为直流电后，平滑后的直流电将输入到可控硅电路中。

在可控硅电路接收到直流电输入的同时，会开始计算控制电路，并根据计算得出的结果，调节可控硅电路的导通角度。

当可控硅电路的导通角度发生变化时，输入到负载的电流和电压也会发生相应的变化，从而达到对电压和电流的调控效果。

在可控硅电路的工作过程中，我们主要需要控制的就是可控硅的导通角度，也就是功率的调试比例。

当可控硅获得控制信号并开始导通时，将产生一个短脉冲，其持续时间与可控硅的导通角度成反比。

这样做的目的是为了调整电源电路中的电压和电流，从而达到与负载匹配的效果。

总而言之，可控硅功率调节器工作原理简单而有效。

通过精准的电路调试和合适的控制策略，可以实现对电压和电流的精确调节，打造出更为灵活和实用的电源电路。

在我们的日常生活和工业生产中，可控硅功率调节器的使用率逐年攀升，并取得了越来越好的应用效果。

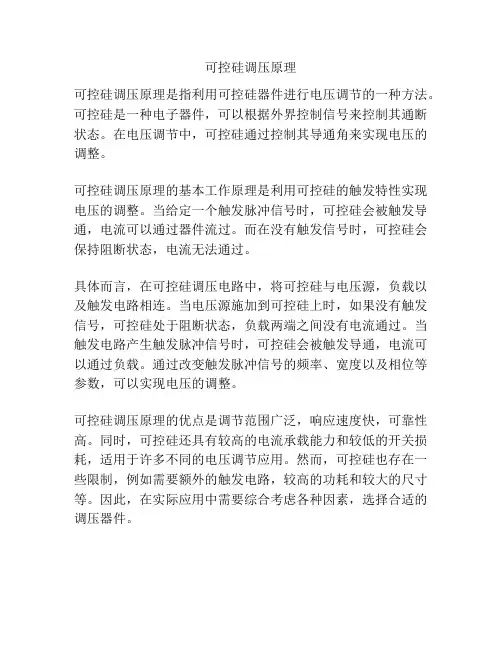

可控硅调压原理
可控硅调压原理是指利用可控硅器件进行电压调节的一种方法。

可控硅是一种电子器件，可以根据外界控制信号来控制其通断状态。

在电压调节中，可控硅通过控制其导通角来实现电压的调整。

可控硅调压原理的基本工作原理是利用可控硅的触发特性实现电压的调整。

当给定一个触发脉冲信号时，可控硅会被触发导通，电流可以通过器件流过。

而在没有触发信号时，可控硅会保持阻断状态，电流无法通过。

具体而言，在可控硅调压电路中，将可控硅与电压源，负载以及触发电路相连。

当电压源施加到可控硅上时，如果没有触发信号，可控硅处于阻断状态，负载两端之间没有电流通过。

当触发电路产生触发脉冲信号时，可控硅会被触发导通，电流可以通过负载。

通过改变触发脉冲信号的频率、宽度以及相位等参数，可以实现电压的调整。

可控硅调压原理的优点是调节范围广泛，响应速度快，可靠性高。

同时，可控硅还具有较高的电流承载能力和较低的开关损耗，适用于许多不同的电压调节应用。

然而，可控硅也存在一些限制，例如需要额外的触发电路，较高的功耗和较大的尺寸等。

因此，在实际应用中需要综合考虑各种因素，选择合适的调压器件。

可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。

具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。

工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。

这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。

这台调压器的输出功率达100W，一般家用电器都能使用。

1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。

从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。

在交流电的正半周时，整流电压通过R4、W1对电容C充电。

当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。

这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。

可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。

当交流电通过零点时，可控硅自关断。

当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。

2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。

D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。

可控硅电压调整器工作原理
可控硅电压调整器通过控制硅控整流管的触发角来调整输出电压。

其工作原理如下：
1. 当输入电压 Vin 通过变压器降低并整流后，得到整流电压Vr，然后经过滤波电路（如电容滤波）得到直流电压 Vdc。

2. 硅控整流管是一种电子开关，可以通过控制触发角来控制电流通断的时间，当触发角为 0 时整流管完全导通，电流通过；当触发角大于 0 时整流管截止，电流不通过。

3. 控制触发角的方式是通过控制触发电压 Vt，当 Vt 大于整流管的触发电压 Vf 时，整流管开始导通，电流通过；当 Vt 小于 Vf 时，整流管截止，电流不通过。

4. 为了控制 Vt，通常使用一个控制电路来产生一个具有可调节幅度和频率的脉冲信号，这个信号称为触发信号。

5. 当触发信号的幅度和频率恰好能让整流管在每个输入电压周期内进行适当的导通和截止，就可以通过控制触发角来调整输出电压。

总结起来，可控硅电压调整器工作原理就是通过控制可控硅的触发角来调整输出电压，通过控制触发电路产生具有可调节幅度和频率的脉冲信号，实现对电压的调整。

可控硅的作用和工作原理可控硅，又称为晶闸管（Thyristor），是一种主要用于电力控制和电子开关的半导体器件。

它具有可控性，可以在正向电压下控制电流的通断，具有优异的开关特性和稳定性。

可控硅的工作原理是基于PN结的特性以及正反馈的原理。

可控硅由四层半导体结构构成，中间是P型半导体，两侧是N型半导体。

当可控硅的阳极（A）施加正向电压，而控制极（G）施加一个正脉冲或者电压时，PN结的正向电压大于开启电压（一般为0.6-0.7V），PN结处就会出现导通，电流开始流过可控硅。

当控制极不再施加电压或者电流，PN结会自动保持导通状态，直到阳极电流下降到零或者阳极电压反向。

可控硅的主要作用是用于电力控制。

一般情况下，可控硅用作交流电的控制开关，可以实现对电流的调节和控制。

在交流电路中，可控硅的导通角度可以通过控制极的触发脉冲来调整，从而实现电流的控制。

通过改变控制角，可以实现对负载电流的调整，从而实现对电压的调节。

可控硅还可以用于电磁炉、照明调光、电动机的启动和调速等领域。

可控硅的工作原理是基于PN结的特性和正反馈原理。

正反馈是指当控制极施加正脉冲或电压时，PN结的导通会导致阳极电流的增加，进而使得可控硅的导通状态更稳定。

这种正反馈的作用使得可控硅在导通状态下可以自持续工作，即使控制极不再施加电压或电流。

这种特性使得可控硅成为一种理想的开关元件，可以用于高功率和高电压的电力控制。

可控硅的工作原理还涉及到PN结的特性。

PN结是由P型半导体和N型半导体组成的结构，它具有单向导电性。

在正向电压下，P 型半导体的空穴和N型半导体的自由电子会向PN结扩散，形成少子和多子区域。

当正向电压大于开启电压时，少子和多子区域会发生耗尽和扩散，形成导通状态。

这种导通状态只能在阳极电流下降到零或反向电压下才会消失。

可控硅是一种具有可控性的半导体器件，其工作原理基于PN结的特性和正反馈原理。

可控硅可以用于电力控制和电子开关，具有优异的开关特性和稳定性。
