测量金属丝的电阻率实验报告单

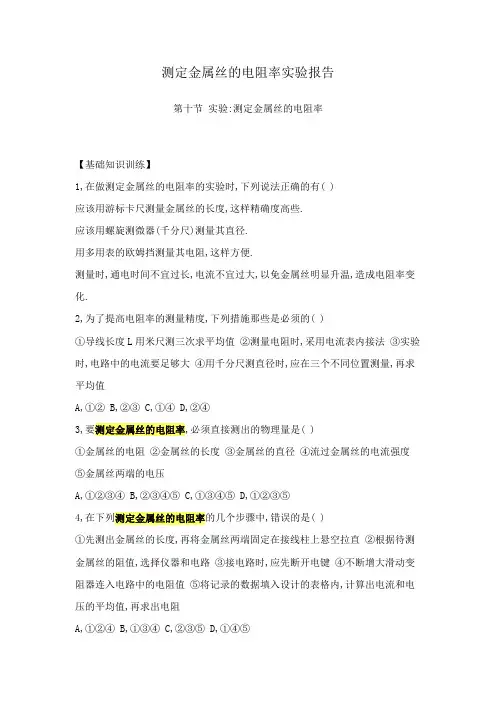

测定金属丝的电阻率实验报告第十节实验:测定金属丝的电阻率【基础知识训练】1,在做测定金属丝的电阻率的实验时,下列说法正确的有( )应该用游标卡尺测量金属丝的长度,这样精确度高些.应该用螺旋测微器(千分尺)测量其直径.用多用表的欧姆挡测量其电阻,这样方便.测量时,通电时间不宜过长,电流不宜过大,以免金属丝明显升温,造成电阻率变化.2,为了提高电阻率的测量精度,下列措施那些是必须的( )①导线长度L用米尺测三次求平均值②测量电阻时,采用电流表内接法③实验时,电路中的电流要足够大④用千分尺测直径时,应在三个不同位置测量,再求平均值A,①② B,②③ C,①④ D,②④3,要测定金属丝的电阻率,必须直接测出的物理量是( )①金属丝的电阻②金属丝的长度③金属丝的直径④流过金属丝的电流强度⑤金属丝两端的电压A,①②③④ B,②③④⑤ C,①③④⑤ D,①②③⑤4,在下列测定金属丝的电阻率的几个步骤中,错误的是( )①先测出金属丝的长度,再将金属丝两端固定在接线柱上悬空拉直②根据待测金属丝的阻值,选择仪器和电路③接电路时,应先断开电键④不断增大滑动变阻器连入电路中的电阻值⑤将记录的数据填入设计的表格内,计算出电流和电压的平均值,再求出电阻A,①②④ B,①③④ C,②③⑤ D,①④⑤5,用如图14-10-1所示的电路测量金属丝的电阻,尽管仪器完好无损,实验操作也完全正确,但发现测得的电阻值比真实值小了近一半,这是因为( )金属丝的电阻值接近电压表的内阻.金属丝的电阻值远大于电压表的内阻.电流表的内阻太大.没有进行多次测量然后取平均值.【能力技巧训练】6,螺旋测微器的精密螺距是 mm,可动刻度上的旋钮和测微杆紧固在一起,旋钮每转一周,可动刻度恰好转过等分,此时测微螺干就前进或后退 mm.可动刻度每转过一等分,测微螺干移动的距离为 mm,用它测量长度可以精确到 mm.用它来测量直径约几毫米的金属丝的直径时,其有效数字是位.如图14-10-2所示螺旋测微器的示数为 .7,在测定金属的电阻率的实验中,按实验要求测出了所需测量的物理量,则计算电阻率的公式是 ,在需要测出的物理量中,对实验结果的准确性影响最大的是的测量.8,在测定金属的电阻率实验中,请在下面的虚线框中画出测量的电路图,并根据你所画电路图连接实物图.(图14-10-3所示)【探究创新训练】9,为测定一根长约20.0cm,横截面直径为0.220mm的某种金属丝的电阻率(其值约为1×10-6Ωm),现有以下器材可供选择:直流电源(电源电压为15V)电流表(量程为0～200μA,内阻约为3.7KΩ)电流表(量程为0～20mA,内阻约为40Ω)电流表(量程为0～2 A,内阻约为0.4Ω)电压表(量程为0～12VA,内阻约为40KΩ)电压表(量程为0～15V,内阻约为50KΩ)滑动变阻器(阻值0～10Ω,额定电流1A) 滑动变阻器(阻值0～1KΩ,额定电流0.1A)。

物理实验报告单
年级: 姓名: 实验时间: 实验名称金属丝电阻率的测量
实验目的了解螺旋测微器的测量原理，学会使用螺旋测微器测量长度；理解测量金属丝电阻率的实验原理以及实验方法；
通过分组实验，学会测量金属丝电阻率，并能进行误差分析.
实验原理测量电阻丝的电阻R、直径d和电阻丝有效长度l =
l
Rρ
S
d R
ρ
l
2
π
=
4
2
π
=
4
d
S
实验器材电流表A1:0~0.6 A量程,内阻约为0.125 Ω;
电流表A2:0~3 A量程,内阻约为0.025 Ω;
电压表V1:0~3 V量程,内阻约为3 kΩ;
电压表V2:0~15 V量程,内阻约为15 kΩ;
电源为3V,滑动变阻器最大值5 Ω;
待测金属丝的总电阻约为10 Ω;
一个开关和若干导线; 毫米刻度尺、螺旋测微器
实验步骤
1.电阻的测量:把一段金属丝按实
验原理中的电路图连接实验电路,把滑动
变阻器的滑动触头调节到使接入电路中
的电阻值最大的位置,电路经检查确认无
误后,闭合开关S,读出电流表、电压表的示数I和U的值。

改变滑动变阻器滑动触头的位置,读出几组相应的电流表、电压表的示数I和
U的值,通过U-I图像,由R= U
I
求得电阻R。

2.测直径:用螺旋测微器在待测金属丝上三个不同位置各测一次直径,并记录。

3.量长度:用毫米刻度尺测量接入电路中的待测金属丝的有效长度,重复测量3次,并记录。

数据采集电阻R/Ω
导线直径d/mm
导线横截面积S/mm2。

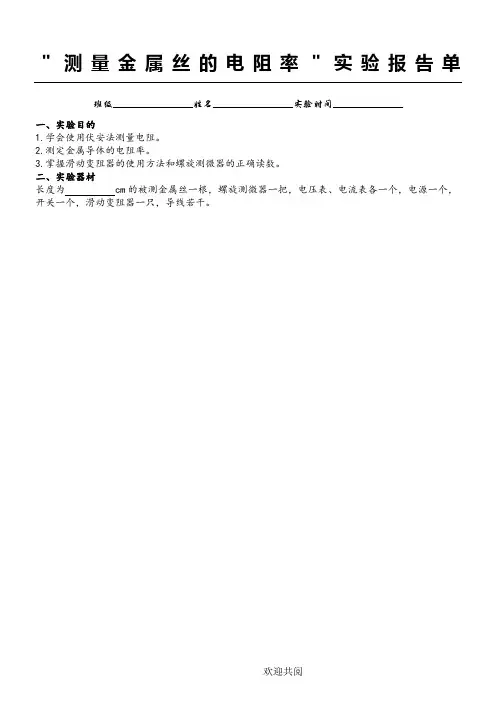

＂测量金属丝的电阻率＂实验报告单班级________________姓名________________实验时间______________一、实验目的1.学会使用伏安法测量电阻。

2.测定金属导体的电阻率。

3.掌握滑动变阻器的使用方法和螺旋测微器的正确读数。

二、实验器材x E四、实验步骤1. 用螺旋测微器在接入电路部分的被测金属导线上的三个不同位置各测量一次导线的直径，结果记录在表格内，求出其平均值d.2. 按原理电路图连接好用伏安法测电阻的实验电路.3. 用毫米刻度尺测量接入电路中的金属导线的有效长度，反复测量3次，结果记录表格内，求出其平均值l.1.在“测定金属丝的电阻率”的实验中，待测电阻丝阻值约为4Ω。

（1）用螺旋测微器测量电阻丝的直径d 图所示，图中读数为d=mm 。

（2）为了测量电阻丝的电阻R ，除了导线和开关外，还有以下一些器材可供选择： 电压表V ，量程3V ，内阻约3k Ω 电流表A 1，量程0.6A ，内阻约0.2Ω电流表A2，量程100μA，内阻约2000Ω滑动变阻器R1，0～1750Ω，额定电流0.3A 滑动变阻器R2，0～50Ω，额定电流1A 电源E1（电动势为1.5V，内阻约为0.5Ω）电源E2（电动势为3V，内阻约为1.2Ω）为了调节方便，测量准确，实验中应选用A BSV＋－＋－A电源＋－电源___________。

（填器材的符号）（3）请在右边的方框图中画出测量电阻丝的电阻应采用的电路图，并在图中标明所选器材的符号。

（4）请根据电路图，在右图所给的实物图中画出连线。

（5）用测量量表示计算材料电阻率的公式是ρ=（已用刻度尺测量出接入电路中的金属导线的有效长度为l）。

补充练习1：补充练习2：⑴_________mm⑵_________mm（3）_________mm（4）_________mm。

测量金属丝的电阻率实验报告单实验报告单实验名称：测量金属丝的电阻率一、实验目的1.学习并掌握电阻定律和电阻率的概念；2.通过实验测量金属丝的电阻率；3.培养实验操作技能和数据处理能力。

二、实验原理电阻定律表明，在温度不变的情况下，导体的电阻R与其长度L成正比，与其横截面积S成反比，即：R = ρ × (L/S)其中，ρ为导体的电阻率，是反映导体导电性能的物理量。

本实验通过测量金属丝的长度、直径和电阻，进而计算其电阻率。

三、实验器材1.金属丝（待测）；2.电流表；3.电压表；4.滑动变阻器；5.电源；6.开关；7.导线若干；8.米尺；9.千分尺。

四、实验步骤1.使用米尺测量金属丝的长度L，并记录数据；2.使用千分尺测量金属丝的直径d，并计算其横截面积S（S = π ×(d/2)^2）；3.按图连接电路，将电流表、电压表、滑动变阻器、电源、开关和待测金属丝连接成串联电路；4.打开电源，调节滑动变阻器，使电流表和电压表读数稳定；5.记录电流表的读数I（单位：A）和电压表的读数U（单位：V）；6.计算金属丝的电阻R（R = U/I）；7.根据电阻定律，计算金属丝的电阻率ρ（ρ = R × S/L）。

五、实验数据记录与处理1.金属丝长度L = 1.00m；2.金属丝直径d = 0.50mm；3.金属丝横截面积S = π × (0.50/2)^2 = 0.196mm^2；4.电流表读数I = 0.50A；5.电压表读数U = 0.40V；6.金属丝电阻R = U/I = 0.40/0.50 = 0.80Ω；7.金属丝电阻率ρ = R × S/L = 0.80 × 0.196/1.00 =0.157Ω·mm^2/m。

六、实验结论与分析通过本次实验，我们得出金属丝的电阻率为0.157Ω·mm^2/m。

实验中，我们采用了电流表、电压表测量电流和电压，使用滑动变阻器调节电路中的电流。

金属丝测电阻率实验报告金属丝测电阻率实验报告引言：电阻率是描述材料导电性能的重要物理量，对于金属材料而言，电阻率是其导电性能的基本特征之一。

本实验旨在通过测量金属丝的电阻和尺寸，计算出金属丝的电阻率，并探究影响电阻率的因素。

一、实验目的：1. 了解电阻率的概念和计算方法；2. 掌握测量电阻的方法；3. 研究金属丝电阻率与其材料特性的关系。

二、实验器材和材料：1. 金属丝样品；2. 电阻计；3. 电流源；4. 导线；5. 卷尺。

三、实验步骤：1. 准备工作：将金属丝样品固定在试验台上，保证其平直且不受外界干扰；2. 测量电阻：将电阻计的两个触电头分别与金属丝的两端相连，调节电流源，使电流通过金属丝，记录下所测得的电阻值；3. 测量尺寸：使用卷尺测量金属丝的长度和直径，并记录下来。

四、实验数据处理：1. 计算电阻率：根据欧姆定律，电阻率可以通过公式ρ = R × (A / L)计算得出，其中R为电阻，A为金属丝的横截面积，L为金属丝的长度；2. 分析影响因素：根据实验数据，研究金属丝电阻率与其材料特性的关系，如材料成分、温度等。

五、实验结果与讨论：通过实验测量得到的电阻率数据可以用来比较不同金属材料之间的导电性能。

实验结果显示，不同材料的金属丝具有不同的电阻率，这与其材料的导电性能有关。

例如，铜和铝是常见的导电材料，其电阻率较低，适用于电线和电缆等导电应用。

而铁和钨等金属的电阻率较高，适用于电热器件等应用。

此外，金属丝的电阻率还受到温度的影响。

随着温度的升高，金属丝的电阻率会增加，这是由于温度升高导致金属晶格振动增强，电子与晶格之间的碰撞增多，电阻增加的结果。

六、实验结论：通过本实验，我们了解了电阻率的概念和计算方法，并掌握了测量电阻的方法。

实验结果表明，金属丝的电阻率与其材料特性以及温度密切相关。

在实际应用中，我们可以根据金属丝的电阻率选择适合的材料，以满足不同导电要求。

七、实验心得：通过本次实验，我深刻认识到电阻率是描述金属材料导电性能的重要物理量，对于不同材料的金属丝而言，电阻率的差异会直接影响其导电性能。

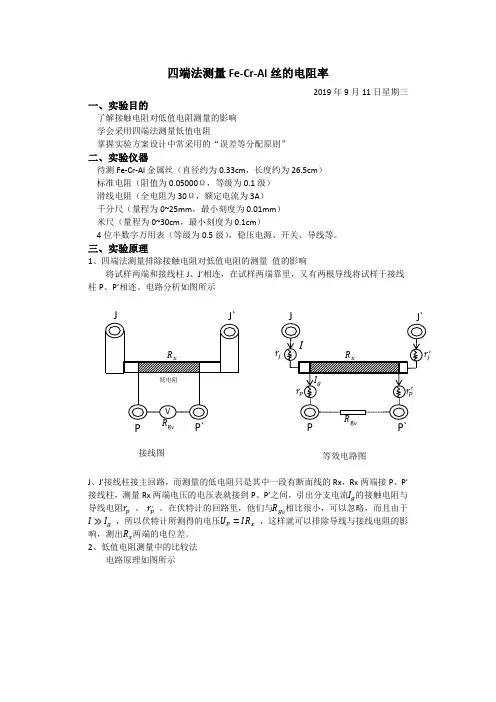

四端法测量Fe -Cr -Al 丝的电阻率2019年9月11日星期三一、实验目的了解接触电阻对低值电阻测量的影响 学会采用四端法测量低值电阻掌握实验方案设计中常采用的“误差等分配原则”二、实验仪器待测Fe -Cr -Al 金属丝（直径约为0.33cm ，长度约为26.5cm ） 标准电阻（阻值为0.05000Ω，等级为0.1级） 滑线电阻（全电阻为30Ω，额定电流为3A ） 千分尺（量程为0~25mm ，最小刻度为0.01mm ） 米尺（量程为0~30cm ，最小刻度为0.1cm ） 4位半数字万用表（等级为0.5级），稳压电源、开关、导线等。

三、实验原理1、四端法测量排除接触电阻对低值电阻的测量 值的影响将试样两端和接线柱J 、J’相连，在试样两端靠里，又有两根导线将试样于接线柱P 、P’相连。

电路分析如图所示J 、J’接线柱接主回路，而测量的低电阻只是其中一段有断面线的Rx ，Rx 两端接P 、P’接线柱，测量Rx 两端电压的电压表就接到P 、P’之间，引出分支电流I g 的接触电阻与导线电阻r p 、 r p ,。

在伏特计的回路里，他们与R g v 相比很小，可以忽略，而且由于I ≫I g ，所以伏特计所测得的电压U P =IR x ，这样就可以排除导线与接线电阻的影响，测出R x 两端的电位差。

2、低值电阻测量中的比较法电路原理如图所示JJ`J J`R xR x低电阻P P` R g vPP`R g v VIr jI gr pr p ′r j ′接线图等效电路图电路中的电流大小可由标准电阻Rn 上的电压测量得出，即I =Un R n，如果测得待测样品的电压U x ，则待测样品的电阻R x 为：R x =U x I =U xU n R n （4.9−1）电阻率：ρ=πd 24l R x =πd 2U x R n4lU n（4.9−2）d 为待测电阻的横截面直径，l 为电压测量点的距离。

3、实验要求电阻率的相对不确定度不大于0.4% ，根据误差传递公式，电阻率的相对不确定度U ρρ=√(U U x U x )2+(U R n R n )2+(2U d d )2+(U l l )2+(U U n U n )2≤0.4% （4.9−3）标准电阻为0.1级，其相对不确定度为：U Rn R n=0.1%4位半万用表200mV 档的仪器误差为：∆V 仪=(0.05%×U 测+0.03) mV U d =0.004mm d =3.3mm U l =0.05cm l =26.5cm根据误差等分配原则的要求，式（4.9-3）中U U x U x ≈U U nU n(4.9−5) 联立式（4.9-3）、式（4.9-4）、式（4.9-5）得U n ≈U x ≥26mV即测得的标准电阻和Fe -Cr -Al 丝两端的电压值理论上应大于26mV ，根据实验要求设计实验电路如下：恒流源P P P’ P’ J’ J’ JJ标准电阻Rn样品RxUnUx 恒压源P P P ’P ’ J ’J ’ J 标准电阻Rn样品RxUnUx J四、实验步骤1、根据要求设计电路图。

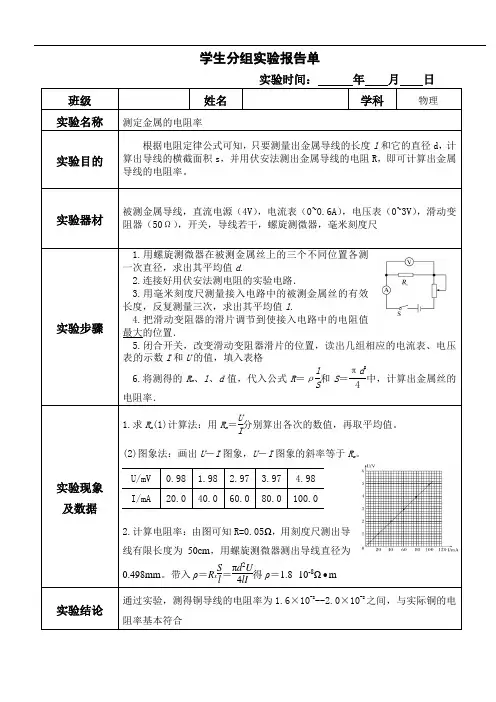

学生分组实验报告单实验时间：年月日班级姓名学科物理实验名称测定金属的电阻率实验目的根据电阻定律公式可知，只要测量出金属导线的长度l和它的直径d，计算出导线的横截面积s，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率。

实验器材被测金属导线，直流电源（4V），电流表（0~0.6A），电压表（0~3V），滑动变阻器（50Ω），开关，导线若干，螺旋测微器，毫米刻度尺实验步骤1.用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d.2.连接好用伏安法测电阻的实验电路．3.用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l.4.把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置．5.闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入表格6.将测得的R x、l、d值，代入公式R＝ρlS和S＝πd24中，计算出金属丝的电阻率．实验现象及数据1.求R x(1)计算法：用R x＝UI分别算出各次的数值，再取平均值。

(2)图象法：画出U－I图象，U－I图象的斜率等于R x。

2.计算电阻率：由图可知R=0.05Ω，用刻度尺测出导线有限长度为50cm，用螺旋测微器测出导线直径为0.498mm。

带入ρ＝R xSl＝πd2U4lI得ρ＝1.8×10-8Ω•mU/mV 0.98 1.98 2.97 3.97 4.98I/mA 20.0 40.0 60.0 80.0 100.0实验结论通过实验，测得铜导线的电阻率为1.6×10-8--2.0×10-8之间，与实际铜的电阻率基本符合。

一、实验目的1. 掌握伏安法测量电阻的原理和方法；2. 学会使用万用表测量电阻；3. 测量金属丝的电阻，并计算其电阻率。

二、实验原理1. 伏安法测量电阻：通过测量金属丝两端的电压和通过金属丝的电流，根据欧姆定律（R=V/I）计算出电阻值。

2. 电阻率计算：根据电阻定律公式（ρ=R×A/L），其中ρ为电阻率，R为电阻值，A为金属丝横截面积，L为金属丝长度。

三、实验仪器与材料1. 金属丝：选用不同材质和长度的金属丝，如铜、铝等；2. 伏特计：用于测量金属丝两端的电压；3. 安培计：用于测量通过金属丝的电流；4. 万用表：用于测量金属丝的电阻；5. 滑动变阻器：用于调节电路中的电流；6. 电源：提供稳定的电压；7. 导线：连接电路元件；8. 测量工具：如尺子、游标卡尺等，用于测量金属丝的长度和横截面积。

四、实验步骤1. 准备实验电路，将金属丝、伏特计、安培计、滑动变阻器、电源等连接好；2. 将金属丝的一端接入电路，另一端接入伏特计和安培计；3. 调节滑动变阻器，使电流逐渐增大，记录下不同电流值下的电压值；4. 根据记录的电压和电流值，计算出金属丝在不同电流值下的电阻值；5. 用万用表测量金属丝的电阻，与计算得到的电阻值进行比较；6. 测量金属丝的长度和横截面积，根据电阻定律公式计算金属丝的电阻率；7. 更换不同材质和长度的金属丝，重复以上步骤，比较不同金属丝的电阻率。

五、实验数据与结果1. 金属丝1（材质：铜，长度：10cm，横截面积：1mm²）：- 电流值：I1、I2、I3、I4、I5（单位：A）- 电压值：V1、V2、V3、V4、V5（单位：V）- 计算得到的电阻值：R1、R2、R3、R4、R5（单位：Ω）- 万用表测得的电阻值：R6（单位：Ω）- 电阻率：ρ1（单位：Ω·m）2. 金属丝2（材质：铝，长度：10cm，横截面积：1mm²）：- 电流值：I1、I2、I3、I4、I5（单位：A）- 电压值：V1、V2、V3、V4、V5（单位：V）- 计算得到的电阻值：R1、R2、R3、R4、R5（单位：Ω）- 万用表测得的电阻值：R6（单位：Ω）- 电阻率：ρ2（单位：Ω·m）六、实验结果分析1. 对比金属丝1和金属丝2的电阻率，分析不同材质对电阻率的影响；2. 分析实验误差，如测量工具的精度、环境温度等对实验结果的影响；3. 对比计算得到的电阻率和万用表测得的电阻值，分析实验方法的准确性。

一、实验目的1. 了解金属丝电阻率的测量原理和方法；2. 通过实验，掌握金属丝电阻率的测量步骤和数据处理方法；3. 培养学生实验操作技能，提高实验数据的处理和分析能力。

二、实验原理金属丝电阻率的测量基于电阻定律公式：R = ρL/S，其中R为电阻，ρ为电阻率，L为金属丝的长度，S为金属丝的横截面积。

通过测量金属丝的长度、直径和电阻，可以计算出金属丝的电阻率。

三、实验仪器1. 金属丝（待测）2. 直尺（测量金属丝长度）3. 游标卡尺（测量金属丝直径）4. 电流表（测量电路中的电流）5. 电压表（测量电路中的电压）6. 滑动变阻器（调节电路中的电流）7. 电源（提供电路中的电压）8. 开关（控制电路的通断）9. 导线（连接电路）四、实验步骤1. 将金属丝固定在直尺上，用直尺测量金属丝的长度L，记录数据；2. 用游标卡尺测量金属丝的直径d，记录数据；3. 将金属丝接入电路中，连接电源、电流表、电压表、滑动变阻器和开关；4. 调节滑动变阻器，使电路中的电流达到一定值，记录电流表的读数I；5. 用电压表测量金属丝两端的电压U，记录数据；6. 根据测量数据，计算金属丝的电阻R = U/I；7. 计算金属丝的横截面积S = π(d/2)^2；8. 根据电阻定律公式，计算金属丝的电阻率ρ = R S / L。

五、实验数据及处理实验数据如下：| 长度L (m) | 直径d (mm) | 电流I (A) | 电压U (V) | 电阻R (Ω) || ---------- | ---------- | --------- | --------- | ---------- || 0.3 | 1.5 | 0.2 | 0.6 | 3 |根据实验数据，计算金属丝的电阻率：ρ = R S / L = 3 π(1.5/2)^2 / 0.3 = 3.14 Ω·m六、实验结果分析通过实验，我们测量了金属丝的电阻率，得到的结果为3.14 Ω·m。

实验十一测量金属丝的电阻率1.实验原理(如图1所示)由R＝ρlS得ρ＝RSl，因此，只要测出金属丝的长度l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ。

图12.实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。

3.实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。

(2)连接好伏安法测电阻的实验电路。

(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l。

(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。

(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。

(6)将测得的R x、l、d值，代入公式R＝ρlS和S＝πd24中，计算出金属丝的电阻率。

1.数据处理(1)在求R x的平均值时可用两种方法①用R x＝UI分别算出各次的数值，再取平均值。

②用U－I图线的斜率求出。

(2)计算电阻率将记录的数据R x、l、d的值代入电阻率计算公式ρ＝R x Sl＝πd2U4lI。

2.误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一。

(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。

(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。

(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。

3.注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法。

(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路，然后再把电压表并联在被测金属丝的两端。

(3)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值。

实验十一测量金属丝的电阻率1．实验原理(如图1所示)由R＝ρlS得ρ＝RSl，因此，只要测出金属丝的长度l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ。

图12．实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。

3．实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。

(2)连接好伏安法测电阻的实验电路。

(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l。

(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。

(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。

(6)将测得的R x、l、d值，代入公式R＝ρlS和S＝πd24中，计算出金属丝的电阻率。

1．数据处理(1)在求R x的平均值时可用两种方法①用R x＝UI分别算出各次的数值，再取平均值。

②用U－I图线的斜率求出。

(2)计算电阻率将记录的数据R x、l、d的值代入电阻率计算公式ρ＝R x Sl＝πd2U4lI。

2．误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一。

(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。

(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。

(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。

3．注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法。

(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路，然后再把电压表并联在被测金属丝的两端。

(3)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，测量时应将金属丝拉直，反复测量三次，求其平均值。
