中建八局施工质量标准化图册（土建、安装、样板）素材：筑龙施工编辑整理转载请注明“来自：筑龙施工”一外墙渗漏防治措施1.外墙抹灰前，墙身上各种进户管线、空调管孔、水落管固定件、避雷引下线和空调支架等，应按设计要求安装完毕，并按外保温系统厚度留出间隙。
上述内容均应进行专项检查验收，并形成隐蔽工程验收记录。
2.穿过外墙的管道应采用套管，套管应内高外低，坡度不应小于5%，套管周边应用中性硅酮耐候密封胶封闭。
3.外墙对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。
封堵脚手架眼和孔洞时，应清理干净，浇水湿润，然后采用干硬性细石混凝土封堵严密。
穿墙螺栓孔宜先用聚氨酯发泡剂发泡嵌填，然后用防水膨胀干硬性水泥砂浆填塞, 填塞深度不小于50mm，封堵后孔洞外侧表面应进行三遍防水处理，并形成隐蔽工程验收记录。
4.外墙外保温工程施工前墙体表面必须进行整体抹灰找平（现场聚氨酯发泡外墙外保温系统可不抹灰，但需做好界面处理）。
填充墙与混凝土交接处应按要求钉挂热镀锌电焊钢丝防裂网，网孔尺寸不应大于20mmх20mm，其钢丝直径不宜小于1.2mm，钢丝网应用钢钉或射钉加铁片固定，间距不大于300mm。
防裂网与各类基层搭接宽度不应小于100mm。
在外墙表面做甩浆结合层和浇水湿润后方可进行外墙抹灰。
5.外墙找平层抹灰砂浆应采用掺防水剂的微膨胀防水砂浆，抹灰找平层厚度大于或等于35mm时应采取挂网、分层抹灰等防裂防空鼓的加强措施。
6.凸出外墙面的挑檐、雨蓬、空调隔板等应与墙体同时浇筑，板面设置不小于2%的排水坡度，并按设计要求做好防水处理，当设计无要求时，板面应增加不少于一道柔性防水层，防水阴角处理及泛水高度等应满足规范要求，杜绝阴角处向室内渗漏。
7.凸出墙面有排水要求的部位底部应做滴水线，不得出现爬水和排水不畅现象。
滴水线应优先采用成品滴水线条（槽），若采用鹰嘴或大斜面滴水线，大斜面坡度不应小于10%。
8.外墙外保温工程施工前，应在施工现场采用相同的材料和工艺制作样板墙面,经建设、监理、施工总承包单位检查符合要求，报工程所在地质量监督机构确认后方可进行施工。
中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1。
钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲,不得用气割下料，可现场用砂轮锯或无齿锯下料.2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。
3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10％，当合格率小于95%时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验。
合格者方可使用。
4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。
标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。
5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。
并确保钢筋连接套筒的丝扣干净、完好无损。
6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过2 个完整丝扣。
7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。
二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。
2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。
墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内.3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上,间距不超过100cm。
4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．05J5项目编码项目名称计量单位备注010********* 上人爬梯05J5-1-24-2制作、运输、安装、刷油漆吨020********* 排风道出屋面05J5-1-27-1 个010********* 烟道通风道J03J101-3-9-12 米001001002001补通风道J03J101-PCGⅡ型米010********* 屋面排水管1、φ110塑料排水管及配件安装、固定2、雨水斗、雨水箅子安装3、接缝、嵌缝4、距地2米范围内采用钢管外刷涂料含16个落水口参见05J5-1-62-5 米010********* 屋面排水管参见05J5-1-62-6、05J5-1-63-9 米010********* 雨蓬排水管米010*********补阳台雨蓬排水雨水管φ50PVC 个B-1 屋顶上人孔05J5-1-24-2 个B-1 屋面上人孔05J5-1-24-1 个B-1 通风道05J5-1-28-7 米B-1 排风道05J5-1-29-1 米020********* 灰色外墙面砖05J5-1-42-18 平方米05J6项目编码项目名称计量单位备注020*********020*********固定金属网窗护栏1、尺寸：2300*20002、05J6-93-5 樘020********* 金属扶手专业文档供参考，如有帮助请下载。
．玻璃栏板05J6-76 高700mm 米05J7项目编码项目名称计量单位备注010********* 水磨石窗台板05J7-1-64-5（门窗洞口1500，则窗台板长1490，窗台板一般宽200）平方米020********* 预制水磨石窗台板05J7-1-64-7 米020********* 石材窗台板大理石窗台板05J7-1-66-6 米020********* 木讲台05J7-2-53-9 平方米05J8项目编码项目名称计量单位备注020********* 不锈钢扶手、栏杆制作、安装05J8-43-2油漆品种、刷漆遍数：扶手底漆一遍，调和漆两遍；栏杆防锈漆一遍，调和漆两遍。

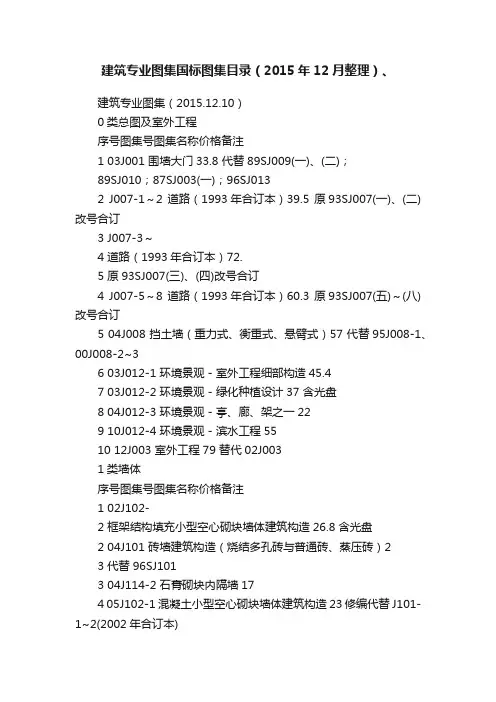

建筑专业图集国标图集目录（2015年12月整理）、建筑专业图集（2015.12.10）0类总图及室外工程序号图集号图集名称价格备注1 03J001 围墙大门33.8 代替89SJ009(一)、(二)；89SJ010；87SJ003(一)；96SJ0132 J007-1～2 道路（1993年合订本）39.5 原93SJ007(一)、(二)改号合订3 J007-3～4 道路（1993年合订本）72.5 原93SJ007(三)、(四)改号合订4 J007-5～8 道路（1993年合订本）60.3 原93SJ007(五)～(八)改号合订5 04J008 挡土墙（重力式、衡重式、悬臂式）57 代替95J008-1、00J008-2~36 03J012-1 环境景观－室外工程细部构造45.47 03J012-2 环境景观－绿化种植设计37 含光盘8 04J012-3 环境景观－亭、廊、架之一229 10J012-4 环境景观－滨水工程5510 12J003 室外工程79 替代02J0031类墙体序号图集号图集名称价格备注1 02J102-2 框架结构填充小型空心砌块墙体建筑构造26.8 含光盘2 04J101 砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）23 代替96SJ1013 04J114-2 石膏砌块内隔墙174 05J102-1 混凝土小型空心砌块墙体建筑构造23 修编代替J101-1~2(2002年合订本)5 07J103-8 双层幕墙266 06J106 挡雨板及栈台雨篷177 06J123 墙体节能建筑构造308 07J107 夹心保温墙建筑构造249 08SJ110-2、08SG333预制混凝土外墙挂板3110 10J121 外墙外保温建筑构造58 替代02J121-1、99J121-2、99(03)J121-2、06J121-311 10J113-1 内隔墙－轻质条板（一）59 替代03J11312 11J122 外墙内保温建筑构造49 替代03J12213 J111～114 内隔墙建筑构造（2012年合订本）12914 13J104 蒸压加气混凝土砌块、板材构造822类屋面序号图集号图集名称价格备注1 03J203 平屋面改坡屋面建筑构造292 06J204 屋面节能建筑构造203 07J205 玻璃采光顶584 09J202-1 坡屋面建筑构造（一）62替代00J202-1、00(03)J202-1、01J202-25 12J201 平屋面建筑构造69替代99J201-1、99(03)J201-1、03J201-2。
4、便于展示、观摩交流、培训和交底。
展示区样板-主体部分
展示区样板一装饰安装部分
楼层实体样板管理
（十
九）
1、楼层实体样板应严格按照实施计划样板清单实施，提前策划选定，设有导向牌或标识牌。
2、实体样板应严格遵循样板领路、引路原则，由所属班组按施工作业技术交底要求实施，并做好过程及成品验收。
3、实体样板区应做好分区、验收数据、技术标准及管理要求标识标牌，内容规范、详实，图文并茂，便于参观学习和培训、交底，通俗易懂。
展示区样板一材料样品
也•11。
吉林省房屋建筑工程实体质量标准化Quality Standardization of Building Construction Engineering in Jilin Province吉林省住房和城乡建设厅二〇二一年三月前言为落实国家建设质量强国目标，加快推动吉林省建筑业高质量发展，提升建筑工程品质，努力提升人民群众生活的满意度幸福感，根据吉林省住房和城乡建设厅要求，编制了《吉林省房屋建筑工程实体质量标准化指导图册》（以下简称本图册）。
本图册是标准化管理工作的一项具体工作，是《吉林省工程质量安全手册实施细则》的延伸。
希望借助本图册的推广使用，能进一步提升全省房屋建筑工程的标准化水平。
本图册分三部分：目的、编制依据、工程实体质量标准化。
其中工程实体质量标准化部分包括：1.地基基础工程；2.钢筋工程；3.混凝土工程；4.钢结构工程；5.装配式混凝土工程；6.砌体结构；7.防水工程；8.装饰装修工程；9.给排水及采暖工程；10.通风与空调工程；11.建筑电气工程；12.智能建筑工程；13.冬期维护工程共13个章节。
本图册对影响质量的主要施工过程进行了图文并茂的展示，力求语言简练，图文相符，真实反映工程细部做法，希望各单位在使用过程中，提出宝贵意见和建议，以便本图册不断完善。
图册主编单位：吉林省建筑工程质量监督站图册参编单位：吉林建工集团有限公司长春建工集团有限公司新星宇工程建设集团有限公司主要编写人员：郭剑武术张洪旗程怀军孙彦波王德策浦建华刘建华高亚军曲大鹏于铠纶参编人员：李永红杨欣许庆刚李树斌曲靖天孙晗杨帆娄宇黄晴张广宇江鹏主要审查人员：孙汉春郑晓强陈伟曹晶东目录一、目的 (1)二、编制依据 (1)2.1法律法规 (1)2.2部门规章 (1)2.3有关规范性文件，有关工程建设标准 (1)三、工程实体质量标准化 (2)3.1地基基础工程 (2)3.1.1高压旋喷桩地基加固 (2)3.1.2基础 (3)1.人工挖孔桩 (3)2.旋挖成孔灌注桩 (4)3.静压管桩 (5)4.抗浮锚杆 (6)5.钢筋混凝土灌注桩桩头处理 (7)6.独立基础 (8)7.筏板基础 (9)8.基础筏板后浇带留置 (10)3.1.3基坑支护 (11)1.土钉墙 (11)2.钢筋混凝土水平支撑 (12)3.1.4降水与排水 (13)3.1.5土方 (14)1.土方开挖 (14)2.土方回填 (15)3.2钢筋工程 (16)3.2.1钢筋加工 (16)3.2.2钢筋连接 (17)1.直螺纹连接 (17)2.电渣压力焊 (18)3.2.3钢筋安装 (19)1.墙（柱）钢筋安装 (19)2.结构梁钢筋安装 (20)3.结构板钢筋安装 (21)3.3混凝土工程 (22)3.3.1模板安装 (22)1.墙（柱）模板安装 (22)2.梁模板安装 (23)3.楼板模板安装 (24)4.铝合金模板 (25)3.3.2混凝土结构 (26)1.梁板混凝土施工 (26)2.柱墙混凝土施工 (27)3.3.3后浇带、施工缝 (28)1.后浇带 (28)2.施工缝 (29)3.3.4剪力墙后浇带预制盖板封堵 (30)3.3.5基础筏板混凝土导墙施工 (31)3.3.6梁柱核心区浇筑砼（标号不同） (32)3.3.7混凝土养护 (33)3.3.8大体积混凝土施工 (34)3.3.9标养室设置 (35)3.3.10混凝土试块 (36)3.3.11混凝土冬期施工 (37)3.4钢结构工程 (38)3.4.1钢结构加工 (38)1.零部件下料加工 (38)2.构件组装 (39)3.焊接 (40)3.4.2钢结构安装 (41)3.4.3钢管混凝土结构施工 (42)1.钢管混凝土柱施工 (42)2.钢管砼柱与钢筋砼梁施工 (43)3.4.4防火涂装施工 (44)3.4.5防腐涂装施工 (45)3.4.6钢结构安装施工测量 (46)1.多（高）层钢结构施工测量 (46)2.网架结构（屋面工程）施工测量 (47)3.5装配式混凝土工程 (48)3.5.1预制构件进场及验收 (48)3.5.2构件运输、存放 (49)3.5.3构件安装 (50)1.安装准备工作 (50)2.预制柱安装 (51)3.预制墙板安装 (52)4.异形墙板安装 (53)5.预制叠合梁 (54)6.预制叠合板安装 (55)7.预制阳台板（空调板）安装 (56)8.预制外挂板安装 (57)9.预制楼梯安装 (58)3.5.4构件连接 (59)1.构件连接 (59)2.竖向后浇段连接 (60)3.6砌体结构 (61)3.6.1砌体施工 (61)3.6.2砂浆质量 (62)3.6.3构造柱、圈梁设置 (63)3.6.4混凝土坎台、过梁及压顶 (64)3.6.5砂加气混凝土砌块施工 (65)3.7防水工程 (66)3.7.1防水混凝土 (66)3.7.2涂料防水施工 (67)3.7.3地面防水隔离层 (68)3.7.4卷材防水施工 (69)3.7.5屋面雨水口防水构造 (70)3.7.6屋面女儿墙/变形缝防水构造 (71)3.7.7外墙节点构造防水 (72)3.7.8外窗与外墙的连接处 (73)3.8装饰装修工程 (74)3.8.1外墙保温工程 (74)3.8.2抹灰工程 (75)3.8.3门窗工程 (76)3.8.4幕墙工程 (77)3.8.5地面工程 (78)1.防腐、耐磨面层 (78)2.砖、石材面层 (79)3.地板面层 (80)3.8.6吊顶工程 (81)3.8.7饰面砖工程 (82)3.8.8饰面板工程 (83)3.8.9细部工程做法 (84)1.护栏、扶手安装工程 (84)2.窗帘盒、窗台板安装工程 (85)3.9给排水及采暖工程 (86)3.9.1室内给水系统安装 (86)1.给水管道及配件安装 (86)2.消火栓系统安装 (87)3.给水设备安装 (88)3.9.2采暖系统安装 (89)1.采暖管道及配件安装 (89)2.地板辐射采暖系统安装 (90)3.9.3排水系统安装 (91)1.排水管道及配件安装 (91)2.雨水管道及配件安装 (92)3.9.4卫生器具安装 (93)3.10通风与空调工程 (94)3.10.1风管系统支架安装 (94)3.10.2风管 (95)1.金属风管制作及安装 (95)2.非金属风管制作及安装 (97)3.风管部件安装 (99)4.风管穿墙或穿楼板做法 (101)3.10.3空调 (102)1.空调末端装置安装 (102)2.空调制冷系统设备安装 (104)3.空调水系统管道与附件安装 (105)3.10.4水泵、冷却塔安装 (107)1.水泵安装 (107)2.冷却塔安装 (108)3.10.5防腐与绝热 (109)1.管道与设备防腐 (109)2.管道与设备保温绝热 (110)3.10.6综合效能的测定与调整 (111)3.11建筑电气工程 (112)3.11.1成套配电柜、配电箱安装 (112)1.成套配电柜安装 (112)2.配电箱安装 (113)3.11.2封闭母线槽、梯架、托盘和槽盒安装 (114)1.封闭母线槽安装 (114)2.梯架、托盘和槽盒安装 (115)3.11.3导管敷设 (116)3.11.4线缆敷设及电缆头制作 (116)1.电缆敷设及电缆头制作 (117)2.电线敷设 (118)3.11.5照明安装工程 (119)1.灯具安装 (119)2.开关、插座安装 (120)3.11.6防雷、接地工程 (121)1.接地装置安装 (121)2.接地干线敷设 (122)3.建筑物等电位连接 (123)4.防雷引下线及接闪器安装 (124)3.11.7柴油发电机组安装工程 (125)3.12智能建筑工程 (126)3.12.1设备、材料进场检验 (126)3.12.2线管安装 (127)3.12.3线槽敷设 (128)3.12.4线缆敷设 (129)3.12.5点型设备安装 (130)3.12.6主机设备安装 (131)3.12.7系统调试 (132)3.13冬期维护工程 (133)一、目的坚持以人民为中心的发展思想，坚持问题导向，以《吉林省工程质量安全手册实施细则》（试行）为切入点，完善企业质量安全管理体系，规范企业质量安全行为，落实企业主体责任。
