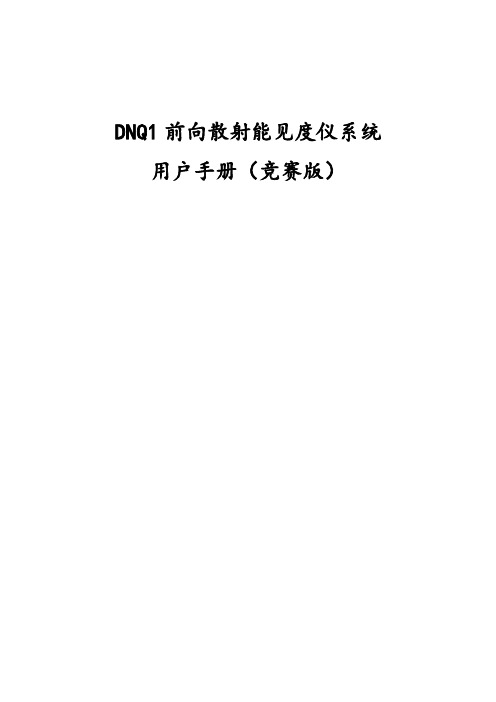

DNQ1前向散射能见度仪系统用户手册（竞赛版）目录1 DNQ1前向散射式能见度仪探测原理 (3)2 DNQ1传感器的设备构成 (5)3 设备使用维护注意事项 (5)3.1设备安装方式 (5)3.2设备校准 (6)4 数据采集 (7)4.1总体功能概述 (7)4.1.1 数据采集部分 (8)4.1.2 采集器支持的通信接口 (8)4.2硬件技术指标及传感器接口说明 (8)4.2.1 各元件位置示意图 (8)4.2.2 技术指标 (9)4.3硬件性能指标和设计精度 (10)4.3.1 系统硬件指标 (10)4.3.2 测量部分技术指标 (10)4.3.3 电气技术指标 (10)4.4HY1105通用型采集器站常用命令 (11)5 数据帧格式 (17)5.1帧格式说明 (17)5.2要素及状态信息说明 (18)5.3示例（READDATA命令） (18)6 电源 (19)7 系统参数 (19)8 综合硬件集成控制器与能见度采集器布局 (20)附件：前向散射能见度仪接线图 (21)1 DNQ1前向散射式能见度仪探测原理DNQ1前向散射式能见度仪由发射器、接收器、电源／控制器、采集器和机架等部分组成。
探测原理见图1.1和1.2.发射器装置由红外线LED、控制和触发电路、红外线强度传感器（光二极管）和反向散射信号强度传感器（光二极管）组成。
变送器装置以2kHz的频率使红外线LED产生脉冲波。
光二极管监控发射光强度，测量的变送器强度用于自动使红外线LED的强度保持为预设值。
“LEDI”反馈电压由CPU监控，以获取有关红外线LED的老化情况和可能的缺陷的信息。
反馈回路对红外线LED的温度和老化效应进行补偿。
另一方面，主动补偿会略微加速红外线LED老化。
因此，初始LED电流设置为一个值，这可确保装置运行几年而无需维护。
额外的光二极管测量从镜头、其他对象或污染物向后散射的光，此信号也由CPU监控。
温度传感器是固定到横臂上的Pt100热敏电阻。

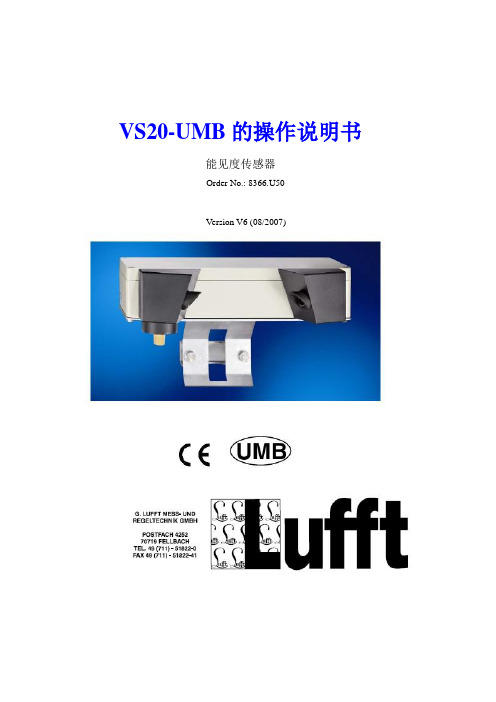

VS20-UMB的操作说明书能见度传感器Order No.: 8366.U50Version V6 (08/2007)1 请在使用前仔细阅读1 在使用设备前使用前仔细阅读操作手册和以下的每条说明1.1符号说明1.2安全说明安装和调试工作需要由具有资质的工作人员操作；绝对不要测量或接触带电部件；注意技术资料和存储及操作条件。
1.3设计目的设备的操作必须仅在技术资料指定的范围内。
设备必须只在为其设计的目的使用条件下；如果设备被修改和调整，则安全和设备运行不能被保证。
1.4保证该担保期限为从交货日期起24个月，如果指定使用侵犯，该项担保收回。
1.5不当使用如果设备的不当安装：-功能失效-可能造成永久损坏-如果设备掉下存在受伤的危险如果设备不正确连接-功能失效-可能造成永久损坏-有可能受到电击2 设备描述VS20是一种能见度测量设备，它的光学能见度范围从0到2000 m, 如在交通管理设备的环境数据采集。
2.1 操作摸式能见度是通过测量反射根据前向45度散射原理3安装该装置是用配套的桅杆配件安装在一个桅杆上（直径40mm…80mm）。
按照下面的说明，以保证正确的长期操作：- 安装高度高于地面1.5米- 旋转测量孔远离行车道方向- 到行车道距离> 2米- 不要安装任何其他设备在VS20上方或下方的50厘米的距离- 在测量孔2米距离内不应该有任何其它对象（桅杆，树，草，灌木等）。
安装草图:警告：- 只有通过和测试过的设备（导体，立管等）能使用安装在桅杆上。
- 在高空工作的所有有关规定必须得到遵守。
- 桅杆必须大小和锚要适当。
- 桅杆必须按照规定接地。
- 在路旁和在行车道附近工作相应的安全规则必须遵守。
如果设备安装不正确- 功能失效-可能造成永久损坏-如果设备掉下存在受伤的危险4 连接在设备的底部有一个8孔连接头，主要是用于连接电源和连接电缆的接口。
连接分配1 白色电源负极2 棕色电源正极3 绿色RS485-A4 黄色RS485-B5 灰色未分配6 粉色未分配7蓝色电流输出（-）8红色电流输出（+）电缆标记是根据DIN47100在控制柜中连接的电缆检查不须要放置在地上！如果设备不正确连接-功能失效-可能造成永久损坏-有可能受到电击4.1 电源供应VS20有一路24V直流电源供应，电源供应器必须使用已批准具有保护等级III的设备4.2 RS485接口该器件具有直流隔离半双工的2线的485接品，具有以下设置：数据位：8停止位：1奇偶校验：无可设置波特率：1200，2400，4800，9600，14400，19200 *，28800，57600* =出厂设定和波特率的固件更新4.3 电流输出电流输出是直流隔离的，可根据以下配置：Off 输出0 MA4-20MA 根据配置输出能见度20-4MA 反转能见度输出在设备的故障事件中，电流故障表示配置期间已发送，对当前输出的负载电阻必须小于300欧姆5 调试警告!!在安装后调试前，测量孔的保护罩必须拿掉。
能见度传感器_气象能见度感应传感器
能见度传感器又称气象能见度传感器、能见度感应传感器，能见度传感器可对大气能见度进行连续测量输出，是用来检测大气能见度的大气监测设备。
传感器是基于气溶胶前向散射原理而设计的，是继透射式检测仪发展起来的新一代气象能见度监测设备，由光发射器、光接收器及微处理控制器等主要部件组成。
应用范围包括灯塔、公路、度假村，也可以用在甲板上或者其它海上平台上。
风途能见度传感器安装注意事项：
1、将能见度传感器安装到距离地面大约2米的地方。
2、保证能见度下方不要有别的物体，干扰测试。
3、理想安装场地应距大型建筑物或其它会产生热量及妨碍降雨的设施至少100米，而且也要避免树荫的影响。
4、场地应无干扰光学测量的障碍物、反射面和明显的污染源。
5、选择合适地点安装设备，设备提供安装抱箍，利用抱箍将设备安装到75mm立杆上，为避免光源干扰，发射端务必在南侧。
Visibility Sensor PWD50Features•Accurate, traceable measurementof prevailing visibility•Versatile and easy to install•Easy to integrate•Robust and dependable•Weather-proof design reducesneed for maintenanceDependable operation of automated observation networks is a must today. Maritime observing systems need to work in inhospitable environments and also meteorological institutes face tough productivity and performance prerequisites. Vaisala Visibility Sensor PWD50 answers these needs with a mixture of robustness, dependability, versatility, and reliability. PWD50 measures visibility from 10 m to 50 km (from 32 ft to 31 mi).Accurate Visibility MeasurementCalibrated with reference to a highly accurate transmissometer, PWD50 uses the proven forward-scatter measurement principle to measure meteorological optical range (MOR). The sensor optics are well-protected against contamination: the optical components point downwards, and hoods protect the lenses against precipitation, spray, and dust. This weather-proof design helps to sustain accurate measurement results.VersatilityPWD50 architecture allows for easy integration to existing or newly designed systems in a cost-efficient manner.The sensor can be mounted on existing masts in many ways. The electrical interfaces are in a single cable. Versatilityis further enhanced with various options,such as pole masts, a selection ofmounting adapters, power supplycabinets, and a modem for long distancecommunication.Robust and DependableThe downward-facing sensor hoodsprotect the optical surfaces fromcontamination, resulting in lowmaintenance needs and costs.The optional hood heaters preventthe build-up of ice and/or snow inthe optical path.Solid Track RecordThousands of PWD series sensors havebeen installed all around the world. Theyhave undergone rigorous test programs.In the field, the sensors havedemonstrated very low failure rates. Theyhave proved their robustness inthe harshest climates and mostdemanding conditions, ranging fromoffshore to desert and from airport toroadside.PWD50 reports meteorological visibility reliablyfrom 10 meters to 50 kilometers (from 32 feet to31 miles).T echnical DataMeasurement PerformanceOperating principle Forward scatter measurement with45° scattering angleObservation range of MOR10 … 50 000 m (32 … 164 000 ft) Accuracy±10 % at 10 … 10 000 m(32 … 32 800 ft)±20 % at 10 … 50 km (6.2 … 31 mi)Operating EnvironmentOperating temperature−40 … +60 °C (−40 … +140 °F) Operating humidity0 ... 100 %RHInputs and OutputsPower supply12 … 50 VDC (electronics)24 VAC or 24 VDC for heater option Average power consumption 3 W (peak 10 W)With optional luminance sensor: 5 WWith optional hood heaters: 65 W Outputs Serial data line may be used either asRS‑232 or RS‑485 (2‑wire) levelsignals3 relay controls (open collector)Analog output current: 0 ... 1 mA or4 ... 20 mA8-m power/data cable standard.The PWD end is equipped withconnector.Auxiliary data Low visibility alarms in the datamessages. 3 adjustable alarm limits toset the 3 relay controls.Hardware status (fail/warning) inthe data messages. Third relay controloutput can also be driven byhardware status.Mechanical SpecificationsIP rating IP66Weight 3 kg (6.61 lb)Dimensions (H × W × L)140 × 404 × 695 mm(5.51 × 15.91 × 27.36 in)ComplianceEMC ComplianceRadiated emissions CISPR 16-1CISPR 16-2Radiated susceptibility IEC 61000-4-3, 10 V/mConducted emissions CISPR 16-1CISPR 16-2Conducted susceptibility IEC 61000-4-6EFT immunity IEC 61000-4-4ESD immunity IEC 61000-4-2Surge IEC 61000-4-5Spare Parts and AccessoriesPole mastInterface unit with power supplies: 115/230 VACLuminance sensor PWL111Hood heaters for harsh winter conditionsSupport arm for mast installationsPole clamp kit for mast top installationsCalibration set PWA12Maintenance cable 16385ZZMaritime insulatorIn addition to meteorological observation networks, PWD50 is also well-suited for use in offshore operations.Published by Vaisala | B211069EN-C © Vaisala 2018All rights reserved. Any logos and/or product names are trademarks of Vaisala or its individual partners. Any reproduction, transfer, distribution or storage of information contained in this document is strictly prohibited. All specifications — technical included — are subject to change without notice.。

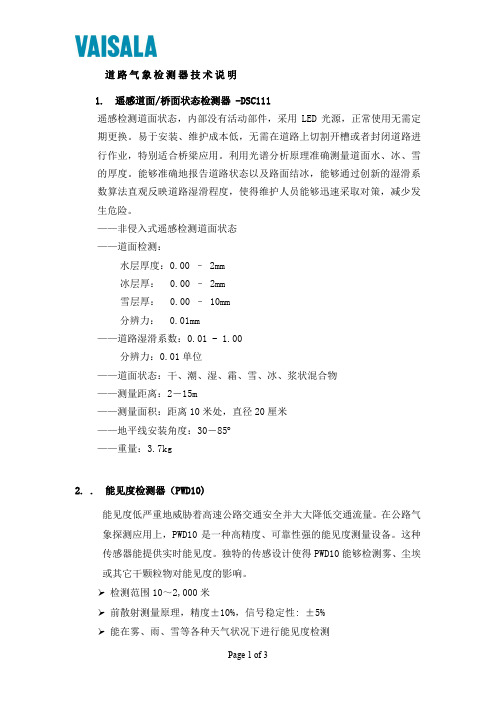

道路气象检测器技术说明1. 遥感道面/桥面状态检测器 -DSC111遥感检测道面状态，内部没有活动部件，采用LED光源，正常使用无需定期更换。
易于安装、维护成本低，无需在道路上切割开槽或者封闭道路进行作业，特别适合桥梁应用。
利用光谱分析原理准确测量道面水、冰、雪的厚度。
能够准确地报告道路状态以及路面结冰，能够通过创新的湿滑系数算法直观反映道路湿滑程度，使得维护人员能够迅速采取对策，减少发生危险。
——非侵入式遥感检测道面状态——道面检测：水层厚度：0.00 – 2mm冰层厚： 0.00 – 2mm雪层厚： 0.00 – 10mm分辨力： 0.01mm——道路湿滑系数：0.01 - 1.00分辨力：0.01单位——道面状态：干、潮、湿、霜、雪、冰、浆状混合物——测量距离：2－15m——测量面积：距离10米处，直径20厘米——地平线安装角度：30－85——重量：3.7kg2. . 能见度检测器（PWD10)能见度低严重地威胁着高速公路交通安全并大大降低交通流量。
在公路气象探测应用上，PWD10是一种高精度、可靠性强的能见度测量设备。
这种传感器能提供实时能见度。
独特的传感设计使得PWD10能够检测雾、尘埃或其它干颗粒物对能见度的影响。
检测范围10～2,000米前散射测量原理，精度±10%，信号稳定性: ±5%能在雾、雨、雪等各种天气状况下进行能见度检测动态检测光学镜头上的污染，并自动修正；校正工作应简单、方便，并提供用来校准测量精度的设备；内部加热功能可以消除因气温变化引起的镜头结雾；3. 遥感道面/桥面温度检测器-DST111维萨拉遥感道面温度传感器DST111同时测量路面发射的长波红外辐射和空气温度、湿度，经过智能化信号处理减少环境因缘影响，最终提供准确的实时路面温度；空气温度和湿度也可以作为独立参数输出。
易于安装、维护成本低，无需在道路上切割开槽或者封闭道路进行作业。
内部无活动部件，不受天气影响，耐久设计，通过可选太阳能/GSM配置可以远程独立工作。
能见度仪气象传感器安全操作及保养规程1. 引言能见度仪气象传感器是一种用于测量大气中能见度的仪器，被广泛应用于气象观测、航空、车辆导航等领域。
为了保障仪器的正常运行和延长使用寿命，本文介绍了能见度仪气象传感器的安全操作和保养规程。
2. 安全操作规程2.1 避免直接暴露于强光源能见度仪气象传感器的测量原理是利用雾霾或浓雾对光的散射程度来判断能见度的远近。
为了准确测量能见度，应避免将传感器直接暴露于强光源之下。
2.2 避免受潮和湿度过高传感器内部包含精密的光学元件和电子元件，受潮和湿度过高会影响其正常工作。
因此，在安装传感器时应选择干燥通风的位置，并采取相应的防潮措施，如使用防潮箱、保护罩等。
2.3 避免碰撞和振动传感器具有较高的灵敏度，对碰撞和振动较为敏感。
为了保证传感器的精度和可靠性，应避免对传感器进行过大的碰撞和振动，尽量将传感器安装在稳固的支架上。
2.4 定期校准和维护为了确保传感器的测量准确性，应定期进行校准和维护工作。
校准工作可以通过专业仪器进行，维护工作包括清洁光学元件、检查电子元件和连接线路等。
3. 保养规程3.1 定期清洁光学元件光学元件是传感器内部的核心部件，需要定期清洁以确保其表面的光学特性。
清洁时应使用专业的光学清洁剂和柔软的棉布或纸巾，轻轻擦拭光学元件表面，避免使用力过大造成损坏。
3.2 检查电子元件和连接线定期检查传感器的电子元件和连接线路，确保其无损坏和松动。
可以使用专用的工具进行检查，如万用表检测电路是否正常，紧固螺丝等。
3.3 防尘措施为了保护传感器内部的光学元件和电子元件不受灰尘和杂物的影响，可以在传感器周围设置防尘罩或安装风机进行通风，减少灰尘和杂物的积累。
3.4 注意防雷和防静电传感器内部的电子元件对雷电和静电较为敏感，因此应采取相应的防雷和防静电措施，如安装避雷针、接地线等，以保护传感器的电子元件。
4. 总结能见度仪气象传感器的安全操作和保养对于保障其正常运行和延长使用寿命具有重要意义。
2.配线注意事项：1）热电偶输入的场合，请使用规定的补偿导线；如果被测量设备为金属加热物请使用带绝缘的热电偶。
2）热电阻输入的场合，请使用导线电阻较小的，且（3线式）无电阻差的线材，但总长度应在5m 内。
3）为了避免噪声干扰的影响，请将输入信号远离仪器电源线、动力电源线、负载线进行配线。
4）为了减小动力电源线以及大负载电源线对本产品的影响，请在容易受到影响的场合，建议使用噪声滤波器。
如果使用噪声滤波器，请务必将其安装在接地的盘面等上，并使噪声滤波器输出侧与电源端子间的配线最短；不要在噪声滤波器输出侧的配线上安装保险丝、开关等，否则会降低滤波器的效果。
5）本产品在投入电源时到有输出时间约为5秒。
如果有联锁动作的电路等信号使用的场合，请使用延时继电器。
6）变送输出线请尽量使用带屏蔽层的双绞线；确保信号可靠稳定。
7）远距离RS485通讯线请使用带屏蔽层的双绞线，并将屏蔽层在主机侧接地处理；确保通讯可靠稳定。
8）本产品没有保险丝；需要的场合请按额定电压250V,额定电流1A 配置，保险丝种类：延时保险丝。
9）请使用适合的螺丝力及适合的压接端子端子螺丝尺寸：M4X8（带7.0X7.0方座）推荐拧紧力矩：0.7N.m合适线材：0.25～1.65mm 的单线或多芯软线10）请不要将压接端子或裸露线部分与相邻的端子接触。
智能传感器仪表说明书四、主要技术参数三、常规型号说明二、仪表型号SF 系列传感器表C：版本辅助电压：B: DC 24V 空白: 无T:温度传感器信号输入 空白：电压、电流输入通讯功能：0：无通讯 8： RS 485通讯 变送功能：I: DC 4-20MA变送输出 空白：无外形尺寸：3: 72W*36H*70.5L 4: 48W*48H 6: 48W*96H 7: 72W*72H 8: 96W*48H 9: 96W*96H 16：80W*160H 80：160W*80H 报警路数：空白: 无报警 2: 两路 3: 三路 报警类型：A :无报警 R：继电器报警输出输入信号4~20mA/0~10V4~20mA/0~10V 4~20mA/0~10V 4~20mA/0~10V 4~20mA/0~10V TC/RTD/mV/RT TC/RTD/mV/RT TC/RTD/mV/RT TC/RTD/mV/RT TC/RTD/mV/RT SF□-A0SF □-R20BSF □-R28BSF □-IR20BSF □-IR28BSF □-A0-T SF □-R20B -T SF □-R28B -T SF □-IR20B -T SF □-IR28B -T 22222222●●●●●●●●●●●●●●●●报警点数辅助电压变送输出485通讯型号1、电气参数表：3、隔离模式框图：五、通用面板名称1)在正常测量模式下，且参数2)进入参数3)4)在使用CAS、CAK 标定功能前，长按“SET”+“ ”（确保PSB=0）。
PWD20型能见度仪的构造\原理和日常维护摘要介绍了PWD20型自动化能见度仪的构造,以及由发射端、接收端等组成信号收发系统的工作原理,分析了警告指示或报警消息、信息错乱、能见度值连续偏高、能见度值持续偏低等常见故障的原因,并提出了具体的处理方法,以为PWD20型能见度仪的使用提供参考。
关键词能见度仪;构造;原理;日常维护大气水平能见度是用特殊标志或发光体的可视距离表示的大气透明度。
能见度不仅与悬浮在大气中的固体或液体微粒引起的大气消光系数有关,还与个人视觉、可见理解、光源特征等其他因素有关。
能见度的连续人工目测,不仅辛苦而且往往带有一定的主观性和不确定性。
因此,提高能见度的观测水平,尽可能通过仪器测量取代人工目测是气象观测技术发展中需要解决的一项重要问题,通过多年的测试,能见度测量仪的业务化工作已取得一定进展,并在不同类型的气象站得到应用[1]。
近年来,自动化气象设备在我国被大量投入到业务使用中,各类气象要素的人工观测逐渐被自动观测所替代。
2009年10月第十一届全运会在山东成功举办,山东省气象局为满足比赛要求,在全省大量布设了PWD20型自动化能见度观测仪,为各项赛事安排提供了良好的气象服务支持,实现了10～20 000m的能见度连续观测,这是人工观测不能达到的。
由于能见度观测仪架设在观测场内,长期受自然环境的影响,仪器难免出现故障或异常资料,该文通过分析其工作原理、常见故障,并总结了日常维护方法,以为广大业务人员提供参考。
1构造及原理PWD20型能见度仪主要包括发射端和接收端。
发送终端由红外发光二极管、控制和索引电路、二极管亮度监控器、后散射接收终端组成。
接收终端由光敏二极管、前置放大器、电压到频率转换器、反向测量光源二极管和一些时间选择和电子元器件组成。
发送终端电脉冲IR-LED的频率是2 000HZ,发送终端级别亮度测量是用来自动保持二极管提前设定的值。
CPU监控“LEDI”回馈电压来获取LED使用时间的信息和有可能出现的问题。
