压力传感器使用说明书一、产品概述压力传感器是一种通过检测介质压力变化并转换成电信号输出的装置。
本产品适用于工业自动化、气体液体流量测量等领域,具有高精度、高稳定性的特点。
二、产品特点1. 高精度检测:本产品采用先进的传感技术,能够提供高精度的压力检测,满足各种应用场景的需求。
2. 宽工作范围:压力传感器适用于多种介质,工作范围广,可靠性高。
3. 强耐压能力:传感器具备较高的耐压能力,能够在恶劣环境下稳定工作。
4. 高温性能:产品具备良好的高温适应性,能够在高温环境中正常工作。
5. 防护等级高:产品外壳采用特殊防护设计,能够有效防止灰尘和湿气的侵入。
三、安装步骤1. 确保待测介质与传感器兼容,并检查传感器型号、压力范围等参数是否与实际需求相符。
2. 清洁待测介质的连接口,确保无杂质或腐蚀物质残留。
3. 使用密封胶或垫片等密封材料,将传感器与待测介质连接口紧密连接。
4. 将传感器连接至实时监测系统或数据采集设备,并根据系统要求进行接线。
四、使用注意事项1. 避免压力超过传感器的额定范围,否则可能损坏传感器或导致不准确的测量结果。
2. 避免传感器接触腐蚀性介质,可使用密封件或防护罩等方法保护传感器。
3. 定期检查传感器连接是否紧固,确保传感器与待测介质连接密封性良好。
4. 在使用过程中,如发现传感器存在异常情况(如漏液、漏气等),应及时停止使用并联系售后服务。
5. 避免传感器受到剧烈震动或冲击,以免影响传感器的正常工作。
6. 如需维修或更换传感器,请联系售后服务中心,并遵循相关操作流程。
五、维护与保养1. 定期清洁传感器表面,避免污垢或粉尘的积聚影响传感器性能。
2. 避免接触高浓度化学物质,以防损坏传感器的密封性能。
3. 如传感器长时间不使用,建议存放在干燥、温度恒定的环境中,避免暴露于高温或潮湿环境。
4. 如需更换传感器,应按照产品说明书进行操作,确保正确连接和安装。
六、故障排除1. 传感器无输出信号:检查传感器电源是否正常连接,确保传感器供电正常。
传感器产品说明书
一、产品简介
传感器是一种检测装置,能感受到被测量的信息,并能将感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。
二、产品特点
1.高精度:传感器采用先进的传感技术,能够准确检测被测物体的位置和状态变化,具有高精度的测量结果。
2.快速响应:传感器具有快速的响应速度,能够在短时间内对被测物体的变化做出反应,适合用于需要快速响应的场合。
3.稳定性好:传感器经过严格的质量控制和性能测试,能够在长时间内保持稳定的性能表现,减少误差和故障率。
4.易于安装:传感器设计简洁,安装方便,能够快速集成到各种设备和系统中。
5.可靠性高:传感器采用耐用的材料和结构设计,能够在恶劣的环境条件下稳定工作,保证测量结果的可靠性和准确性。
三、使用说明
1.安装:请根据产品手册中的安装指南正确安装传感器,确保传感器与被测物体接触良好,无松动现象。
2.电源:请使用与传感器配套的电源,并确保电源电压稳定。
3.信号输出:根据需要选择合适的信号输出方式,如模拟信号、数
字
信号等。
4.维护:定期对传感器进行清洁和维护,以保证其性能和使用寿命。
四、注意事项
1.请勿在超过规定的温度、湿度、压力等环境下使用传感器。
2.请勿在有磁场干扰、电气噪声等环境下使用传感器。
3.请勿在有机械振动、冲击的环境下使用传感器。
AO-02说明书氧传感器●全量程线性输出●工作无需外部电源●温度补偿●快速响应●准确可靠●抗干扰能力强产品简述AO-02氧传感器是一款用于检测氧气浓度的电化学传感器,接口型号为Molex3针接头,采用模制主体设计,具有响应快速和使用寿命长等特点。
应用范围AO-02氧传感器工作时无需外部电源,出厂时均经过专业准确的产品校准及温度补偿,适用于各类与氧气浓度检测相关的仪器中,被广泛应用于汽车、环保、煤矿、石油化工等领域,如:机动车尾气检测仪器、废气环保检测仪器、氧指数测试仪器、氧气报警器等。
图1.AO-02氧传感器1.传感器规格表1.AO-02技术指标1表格中未标注条件的参数是在推荐电路、20℃、50%RH、1013mbar以及氧气流量为100mL/min的条件下对传感器测量所得的结果。
技术指标概述了出厂后前三个月内提供的传感器的性能;2输出信号可能会随时间漂移到下限以下;3例如:氧传感器应用在20℃、50%O2条件下,则预期使用寿命为3.6×10550小时=7.2×103小时。
2.产品尺寸图图2.AO-02外形尺寸图(单位:mm,其余未标注公差:±0.2mm)3.安装与使用3.1安装要求安装传感器时,应用手拧紧并确保气密性良好。
不得使用扳手或类似的机械辅助工具,防止传感器螺纹因用力过大而损坏。
3.2储存与使用AO-02氧传感器在储存、安装和操作期间需避免暴露于高浓度的有机溶剂蒸汽中。
当使用带有印刷电路板(PCB)的传感器时,应在安装传感器之前使用脱脂剂清洗PCB,防止松香等助焊剂杂质挥发凝结堵塞氧传感器的透气膜。
禁止在传感器外壳上使用有机溶剂,因为溶剂可能会导致塑料龟裂。
3.3清洁如果传感器外壳受到污染,可以用蒸馏水清洗传感器并使其自然干燥。
不可以对传感器使用蒸汽灭菌,或长时间将传感器暴露于含有环氧乙烷、过氧化氢等化学药品的环境中。
3.4推荐电路图3.AO-02推荐应用电路图●将传感器的正负极引脚(Vsensor+与Vsensor-)短接,此时读取到的ADC 值(MUC_ADC )记作A 0;●将传感器置于空气中,此时读取的ADC 值记作A 1;●传将传感器置于待测环境中,此时读取的ADC 值记作A x ;●待测环境中氧气浓度的计算公式为:氧气浓度=(A x −A 0)×20.9(A 1−A 0)×100%3.5引脚定义图4.AO-02引脚定义图AO-02氧传感器接口型号为Molex 3针接头,图4中1号引脚为正极引脚,2、3号引脚为负极引脚。
metrix振动传感器说明书一、产品介绍地震传感器提供以mV/g或mV/in/sec为单位的动态交流信号输出。
具有这种类型输出的设备通常用于连接到独立的振动监测系统,而不是像PLC或DCS这样的通用自动化和控制仪器。
Metrix提供具有多种工作温度、频率响应、比例因子、外壳材料、连接器类型、安装选项和危险区域认证的地震传感器。
符合API 670要求的通用加速度计。
设计用于各种机器类型,具有0.5至10 kHz(+/-3dB)的宽频率响应、50g范围和13 kHz的安装共振。
内置放大器提供符合行业标准的100mV/g低阻抗恒流输出,与振动监测系统、电子开关和4-20mA信号调节器兼容。
二、产品概述由一个温度稳定的压电核心和一个放大器组成,它们一起封装在一个与传感电路电隔离的316不锈钢外壳中。
Metrix SA6350高温加速度计适用于高达325C的温度。
它专为燃气轮机和其他需要加速度*信号的表面温度高的机械而设计。
传感器的设计使用铠装一体式电缆将电荷放大器/线路驱动器与压电传感元件分开。
这使得传感元件可以直接安装在机器上,但电荷放大器可以安装在3m或5m以外的低温环境中。
电荷放大器额定高达120C;它的安装位置通常会使其暴露在适度升高的温度下,但这些温度通常远低于传感元件位置(例如燃气轮机外壳)处遇到的表面温度。
三、产品特点提供5 Hz至10 kHz的频率响应,具有25 kHz的安装谐振,并提供与振动监测系统、电子开关和4-20mA信号调节器兼容的行业标准100 mV/g低阻抗输出。
传感元件可提供3孔或4孔平底安装模式,旨在与其他几种工业标准高温传感器相匹配。
Metrix 5485C高温速度传感器适用于高达375°C的温度。
它专为需要速度信号的具有高表面温度的燃气轮机和其他机械而设计。
Metrix 5485C是大多数GE重型工业燃气轮机的标准设备,包括Frame 3、Frame 5、Frame 6、Frame 7和Frame 9。
温湿度传感器说明书首部分:引言温湿度传感器是一种用于测量环境中温度和湿度的仪器。
它采用先进的技术和设计,可以提供高精度、快速响应和可靠性的温湿度数据。
本说明书将详细介绍温湿度传感器的工作原理、使用方法和注意事项。
第一部分:工作原理温湿度传感器利用测量元件和电路来获取环境中的温度和湿度数据。
测量元件通常是基于电容、电阻或半导体等原理,并通过准确测量元件的物理变化来计算温度和湿度值。
电路部分则负责放大、滤波和转换信号,以提供数字或模拟输出。
第二部分:使用方法1. 安装温湿度传感器通常需要正确安装才能获得准确的数据。
请将传感器放置在需要测量温湿度的位置,尽量避免遮挡或受到外部干扰。
保持传感器与被测区域的充分接触,并确保传感器与其他设备之间有足够的空间。
2. 连接温湿度传感器通常具有标准的接口和电源要求。
根据传感器的型号和要求,正确连接传感器到检测或控制系统。
注意接线的正确性和稳定性,以免影响数据的准确性和传输质量。
3. 校准为了获得更准确的数据,定期对温湿度传感器进行校准是必要的。
校准可以通过专业的仪器或参照标准数据进行。
校准过程应在环境条件稳定的情况下进行,并确保校准后的传感器能够正常工作。
第三部分:注意事项1. 温度和湿度范围不同型号和品牌的温湿度传感器具有不同的工作范围。
在选择和使用传感器时,请仔细阅读产品说明书,并确保传感器的工作范围符合您的需求。
超出工作范围可能导致数据的不准确或传感器的损坏。
2. 清洁和保养保持温湿度传感器的清洁和正常维护是确保长期准确运行的关键。
定期清理传感器表面和连接器,避免灰尘、污垢或液体进入传感器内部。
避免使用有害的化学物质清洁传感器,以免对其性能造成损害。
3. 环境干扰外部环境的干扰可能影响温湿度传感器的工作精度和稳定性。
避免将传感器放置在极端条件下,如强烈日光照射、高温高湿或强电磁场环境。
同时,避免传感器受到机械冲击或震动。
结尾部分:总结与展望温湿度传感器是现代生活中广泛应用的仪器,它可以在工业、农业、医疗、环境监测等领域发挥重要作用。
传感器录井传感器是综合录井仪最基础的部分,其工作性能的好坏直接影响着录井质量。
录井传感器可分为绞车传感器、泵冲传感器、转盘转速传感器、悬重传感器、立管压力传感器、套管压力传感器、扭矩传感器、温度传感器、密度传感器、电导率传感器、体积传感器、流量传感器、硫化氢传感器等。
一、绞车传感器1、工作原理绞车传感器安装在绞车轴上,可以监测整个钻进过程中绞车轴转动所产生的角位移。
通过计算就可以得到钻进过程中大钩的高度变化,从而得到当前的钻井深度。
传感器内部装有两只光电开关,并配有一片带齿片的遮光片,当遮光片随绞车轴转动时,分别阻断或导通传感器内两只光电开关间隙中的红外光线,从而发出两组相应的电脉冲信号,此信号送入仪器经识别处理后就可以得到相应的角位移方向和变化值。
2、技术指标工作电压:3-12V (DC);推荐工作电压5V (DC)输出电平:高电平三4.3V;低电平W0.5V(5V供电时)。
工作温度:-40℃〜80℃功耗:30mw响应时间:150 Hs3、安装和使用引出脚接线规定传感器为4线制,分别定义为:红色+5V;黑色0V;蓝色信号A;黄色信号B。
安装操作步骤绞车传感器安装在绞车轴上,滚筒轴两端均可安装,但输出相位的位序相反,为正确确定转轴方向,接收仪器有相应的倒向开关,传感器外壳可靠接地。
安装时,卸下滚筒轴端面的护罩及导气龙头的气动接头,先将传感器安装牢固,再把气动接头装上,用绞车皮带将传感器的外壳固定牢固后,装上护罩,最后将电缆线接至接收仪器。
4、一般故障判断及排除如绞车传感器在绞车轴旋转过程中,无信号输出,即两路脉冲或一路脉冲信号出故障,首先应检查加长电缆的断线或损坏。
如怀疑绞车传感器出故障,在通电情况下缓慢转动绞车传感器轴,同时用万用表直流电压挡分别测量传感器的信号A脚和B脚输出的电压,如果绞车传感器工作正常,输出电压为高电平当.3V;低电平W0.5V。
5、维护保养采取防水、防污染等外部防护措施以提高其寿命和可靠性。

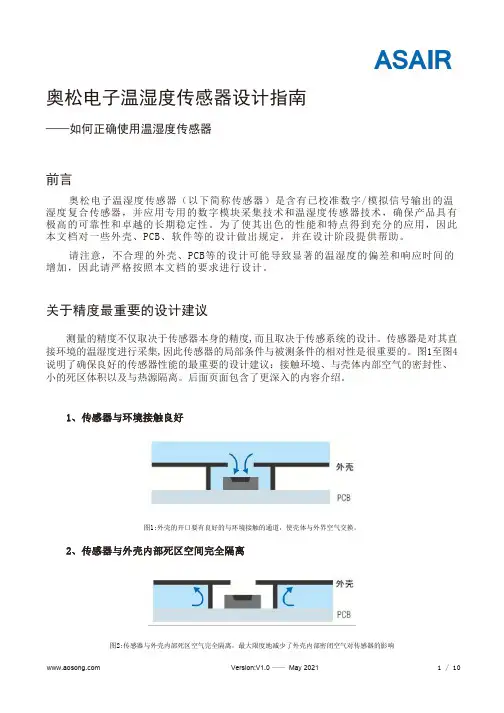

奥松电子温湿度传感器设计指南——如何正确使用温湿度传感器前言奥松电子温湿度传感器(以下简称传感器)是含有已校准数字/模拟信号输出的温湿度复合传感器,并应用专用的数字模块采集技术和温湿度传感器技术,确保产品具有极高的可靠性和卓越的长期稳定性。
为了使其出色的性能和特点得到充分的应用,因此本文档对一些外壳、PCB、软件等的设计做出规定,并在设计阶段提供帮助。
请注意,不合理的外壳、PCB等的设计可能导致显著的温湿度的偏差和响应时间的增加,因此请严格按照本文档的要求进行设计。
关于精度最重要的设计建议测量的精度不仅取决于传感器本身的精度,而且取决于传感系统的设计。
传感器是对其直接环境的温湿度进行采集,因此传感器的局部条件与被测条件的相对性是很重要的。
图1至图4说明了确保良好的传感器性能的最重要的设计建议:接触环境、与壳体内部空气的密封性、小的死区体积以及与热源隔离。
后面页面包含了更深入的内容介绍。
1、传感器与环境接触良好2、传感器与外壳内部死区空间完全隔离图2:传感器与外壳内部死区空气完全隔离,最大限度地减少了外壳内部密闭空气对传感器的影响3、传感器周围封闭的死区体积小图3:小的死区体积使传感器快速适应环境的变化。
4、传感器与热源隔离图4:传感器与PCB中热源的隔离减少了内部发热对传感器的影响。
精度介绍在使用奥松电子传感器进行测量时,必须避免传感器与环境之间的温度和相对湿度偏差。
通常温度偏差的根本原因是热源,而湿度偏差主要是由温度偏差和响应时间较慢引起的。
请注意,由于湿度对温度的依赖性,每一个温度偏差都会导致湿度偏差——相对湿度,在90%RH下偏差1℃,将会导致5%RH的湿度偏差。
图5:传感器测量感应元件(RHL;TL)。
为了实现精准的测量,这种局部的传感器条件(RH L;T L)必须与被测的环境条件(RH E;T E)相对应。
对于环境的每一个温度或者湿度的变化,传感器都需要一定的时间来与新的环境条件平衡,在此期间,传感器的读数可能滞后于实际值,这个叫做响应时间。

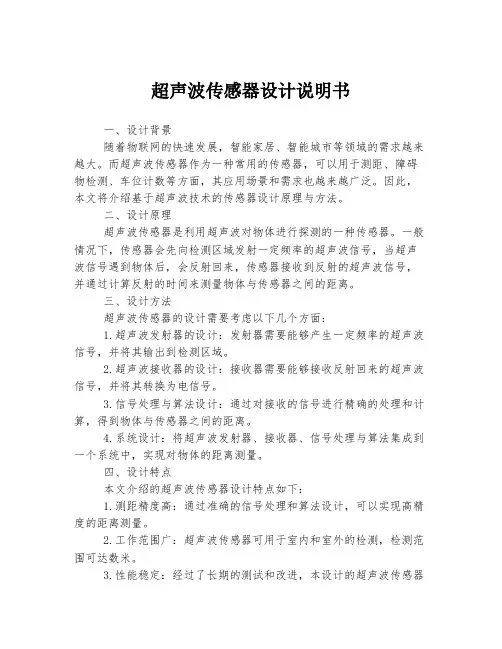

超声波传感器设计说明书一、设计背景随着物联网的快速发展,智能家居、智能城市等领域的需求越来越大。
而超声波传感器作为一种常用的传感器,可以用于测距、障碍物检测、车位计数等方面,其应用场景和需求也越来越广泛。
因此,本文将介绍基于超声波技术的传感器设计原理与方法。
二、设计原理超声波传感器是利用超声波对物体进行探测的一种传感器。
一般情况下,传感器会先向检测区域发射一定频率的超声波信号,当超声波信号遇到物体后,会反射回来,传感器接收到反射的超声波信号,并通过计算反射的时间来测量物体与传感器之间的距离。
三、设计方法超声波传感器的设计需要考虑以下几个方面:1.超声波发射器的设计:发射器需要能够产生一定频率的超声波信号,并将其输出到检测区域。
2.超声波接收器的设计:接收器需要能够接收反射回来的超声波信号,并将其转换为电信号。
3.信号处理与算法设计:通过对接收的信号进行精确的处理和计算,得到物体与传感器之间的距离。
4.系统设计:将超声波发射器、接收器、信号处理与算法集成到一个系统中,实现对物体的距离测量。
四、设计特点本文介绍的超声波传感器设计特点如下:1.测距精度高:通过准确的信号处理和算法设计,可以实现高精度的距离测量。
2.工作范围广:超声波传感器可用于室内和室外的检测,检测范围可达数米。
3.性能稳定:经过了长期的测试和改进,本设计的超声波传感器性能稳定可靠,可长期稳定工作。
五、应用领域本设计的超声波传感器可以应用于以下领域:1.智能家居:用于自动控制灯光、空调等设备的开关,提高家居生活的便利性。
2.智能城市:用于车位计数、路况监测等方面,提高城市管理的智能化水平。
3.工业自动化:用于机器人导航、物料测量等方面,提高生产线的效率。
六、总结本文介绍了基于超声波技术的传感器设计原理和方法,并阐述了本设计的特点和应用领域。
超声波传感器的应用将会在未来得到越来越广泛的发展和应用。
色标传感器说明书
色标传感器说明书
一、产品概述
色标传感器是一种光电转换设备,在光照条件下可以实现对物体颜色的识别。
本产品采用数字化设计和集成化制造,具有高精度、高稳定性、高速度等特点。
二、产品特点
1. 采用高精度的光电传感器,可实现对颜色的精准识别。
2. 内置高速数字信号处理器,支持多种数据传输方式。
3. 具有自动校正和自适应能力,能够适应复杂的环境。
4. 运行稳定,可靠性高,可长时间连续工作。
三、使用方法
1. 在使用前,需将传感器与控制器进行连接。
2. 将传感器放置在需要检测的物品或颜色上,并保持一定的距离。
3. 打开控制器的电源,并设置好识别参数。
4. 开始使用,可以实现对物品颜色的精准识别和输出信号的控制。
四、注意事项
1. 传感器不可受到强烈的光照和振动。
2. 不要在高温、潮湿、腐蚀性气体等环境下使用。
3. 使用前请阅读说明书,遵循正确的使用方法和操作规范。
4. 开机前,请检查电源电压是否符合要求。
五、技术参数
1. 识别精度:±0.5%;
2. 工作距离:30mm~150mm;
3. 输出信号:数字信号;
4. 数据传输方式:RS485;
5. 工作电压:DC12V;
6. 工作温度:-20℃~60℃;
7. 工作湿度:10%~90%RH。
备注:本产品与网络、电话无关,如需更多详情,请参考生产厂家提供的其他资料。
酒精检测报警器设计说明书
摘要:便携式酒精浓度监测仪通过检测人呼出气体中的酒精浓度推断人体血液中酒精的浓度以及该人醉酒的程度的。
通过检测人呼出气体中酒精浓度,就可以知道人血液中的酒精浓度。
血液中酒精浓度BAC :指100mL 血液中乙醇含量,单位:mg/100mL。
呼气酒精浓度BrAC :指每升呼出气体中酒精浓度,单位:mg/L。
血液中酒精浓度与呼出酒精浓度比为:2200:1。
因此两者的转换公式为:BAC(mg/L)=Br AC(mg/L)×2200。
当人体中酒精浓度达到0.25mg/L时,会出现操作上的失误,意识不清,概念模糊。
发生交通事故的几率是平常不饮酒时的2倍之多。
当呼气中酒精浓度超过0.40mg/L时,出现多话、感觉障碍,行动受阻,肇事率是无酒精状态的6倍。
本次设计实现了对不同程度的酒精检测和显示,本次设计装置我们采取了通过气敏传感器对于酒精的检测。
本次的课程实践的内容是:通过对气敏传感器呼气,由于不同的酒精浓度灰度气敏传感器的电阻产生不同的变化,所以不同程度的酒精浓度,会使电阻发生不同的变化,进而它的输出电压也不一样,进一步可以采集的不同的信号,将采集到的模拟电压信号通过单片机控制,然后输出到数码管显示模块,显示不同的数字来表示不同程度的泄漏。
1、酒精检测报警器装置工作原理
1.1 QM-N5基本检测电路为图1
图1 QM-N5基本测试电路
QM-N5技术指标及详细参数为图2
图2 QM-N5 相关资料
工作原理:检测电路检测到由气体引起的电压变化时导致的输出信号发生变化。
气敏传感器相关特性曲线图3
图3特性曲线
检测回路的电压计算相关公式U(检测)=U*R/(Rx*R)Rx与U(检测)成反比关系,R与U(检测)成正比关系
1.2报警电路设计图4
图4报警电路
译码电路图5:
图5 译码电路
设计要求:由输入端ABC输入111,011,001 在LED数码管上分别显示气体含量等级2,1,0.
2、相关元器件选择计算
2.1检测电路元器件选择计算,根据图1相应元件计算为
T=1.1RC=1.1*1.8*10^6*100*10^(-6)=3’18秒
2.2报警电路的元器件选择计算,根据图4相应元件选择计算查资料得来的。
3、对应的PCB版设计
电路图如下图6
图6 电路图
PCB图及相应布线
PCB图
4、采购元件和制作装置注意事项
采购注意事项:采购前要明确到要采购多少的元器件和具体是什么型号,一些元器件可以多备几个比如电阻、电容、三极管,主要是为了防止元件在焊接的过程中由于焊烙铁温度过高再者焊接过程中在元件上停留的时间过长导致元件损坏。
清单如下: NE555P一个, SDR继电器一个, QM-N5气敏传感器一个,100uf电容一个,74LS138译码器一个,LM324四运放一个,1.8k电阻35个,1.5M电阻4个,滑动变阻器4个,三极管6个,二极管21个,LED共阴数码管一个,HD74HCOOP DIP-14芯片一个。
5、相关制作工艺
5.1PCB板制作工艺PCB板制作过程:首先可以用软件在PCB版图上测量的版图的大小,然后可以在铜板上用铅笔轻轻画出再裁板,裁出来的板的铜面表面要用砂纸细细磨,使铜板表面没有手指印或者一些东西附着;然后打印PCB版图到转印纸上,将打磨好的铜板和纸贴合在一起用转印机转印,温度在200度左右,一般转印2次就可以了。
转印好后检查铜板上的油墨印记是否有段点或不清晰处用油性笔补齐;将印好的铜板放到氯化铁溶液中不时的摇动盆子使铜板更快的腐蚀达到要求的状态;腐蚀好后用水清洗,再用砂纸在水中磨掉油墨的痕迹,后晾干,再用钻孔机钻孔,钻孔时要慢慢来保证钻正确。
5.2元器件装配工艺对照PCB版图,把元器件按图装配到板上(器件的方向、型号和大小要确定清楚),装一个焊一个以达到准确,全部装配完后还须重新检查对照确保准确。
6、调试
6.1模拟调试方法——可以通过protues进行调试
6.2整机调试方法——对不同喝酒程度的人呼出的气进行检测,由数码管现实的数字判断是否工作正常。
7、总结与思考
总结:在设计之前,我是觉得很难做的,毕竟感觉用到的知识都不是很懂,之后跟着班上的同学做,不断的多问,把用到的知识多看几遍,每一个步骤都,每一个细节都弄清楚。
让我了解到了做设计过程中遇到的问题该怎么解决,同时提高了自己的动手能力,和制作过程中的耐心。
对气敏传感器的运用也有了一定的了解,对PCB版的设计和布线有了很好的实践机会。
8、参考文献资料
《传感器原理及工程应用》郁有文常健程继红编著
《传感器与检测技术》陈杰、黄鸿编著高等教育出版社
《传感器敏感元件大全》张福学等编著电子工业出版社
《传感器实用装置》人民邮电出版社。
