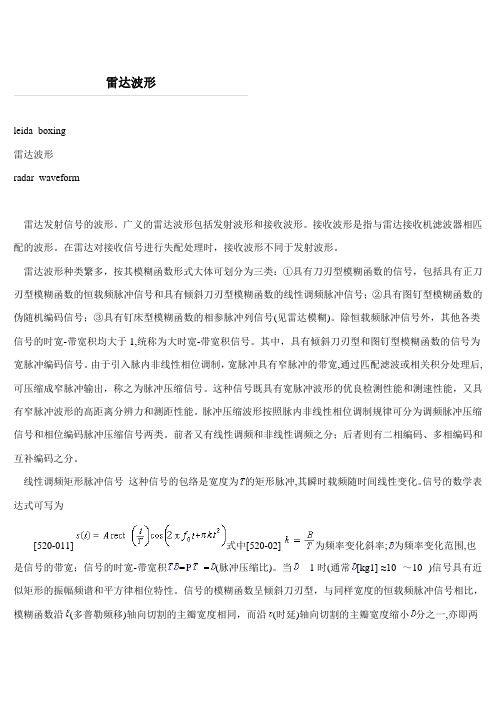

雷达波形leida boxing雷达波形radar waveform雷达发射信号的波形。
广义的雷达波形包括发射波形和接收波形。
接收波形是指与雷达接收机滤波器相匹配的波形。
在雷达对接收信号进行失配处理时，接收波形不同于发射波形。
雷达波形种类繁多，按其模糊函数形式大体可划分为三类：①具有刀刃型模糊函数的信号，包括具有正刀刃型模糊函数的恒载频脉冲信号和具有倾斜刀刃型模糊函数的线性调频脉冲信号；②具有图钉型模糊函数的伪随机编码信号；③具有钉床型模糊函数的相参脉冲列信号(见雷达模糊)。
除恒载频脉冲信号外，其他各类信号的时宽-带宽积均大于1,统称为大时宽-带宽积信号。
其中，具有倾斜刀刃型和图钉型模糊函数的信号为宽脉冲编码信号。
由于引入脉内非线性相位调制，宽脉冲具有窄脉冲的带宽,通过匹配滤波或相关积分处理后,可压缩成窄脉冲输出，称之为脉冲压缩信号。
这种信号既具有宽脉冲波形的优良检测性能和测速性能，又具有窄脉冲波形的高距离分辨力和测距性能。
脉冲压缩波形按照脉内非线性相位调制规律可分为调频脉冲压缩信号和相位编码脉冲压缩信号两类。
前者又有线性调频和非线性调频之分；后者则有二相编码、多相编码和互补编码之分。
线性调频矩形脉冲信号这种信号的包络是宽度为的矩形脉冲,其瞬时载频随时间线性变化。
信号的数学表达式可写为[520-011]式中[520-02]为频率变化斜率;为频率变化范围,也是信号的带宽；信号的时宽-带宽积==(脉冲压缩比)。
当1时(通常[kg1]≈10～10)信号具有近似矩形的振幅频谱和平方律相位特性。
信号的模糊函数呈倾斜刀刃型，与同样宽度的恒载频脉冲信号相比，模糊函数沿(多普勒频移)轴向切割的主瓣宽度相同，而沿(时延)轴向切割的主瓣宽度缩小分之一,亦即两者的速度分辨力与测速精度相同，而线性调频脉冲的距离分辨力和测距精度则比同样宽度的恒载频脉冲信号提高倍。
这种信号模糊函数的倾斜刀刃位于-＝0直线上，即只要||＜，目标回波就都在同一瞬时出现在滤波器输出端，从而无法分辨。
实验1.雷达信号波形分析实验报告实验一雷达信号波形分析实验报告一、实验目的要求1. 了解雷达常用信号的形式。
2. 学会用仿真软件分析信号的特性。
3．了解雷达常用信号的频谱特点和模糊函数。
二、实验参数设置信号参数范围如下：（1）简单脉冲调制信号：载频：85MHz脉冲重复周期：250us脉冲宽度：8us幅度：1V（2）线性调频信号载频:85MHz脉冲重复周期：250us脉冲宽度：20us信号带宽：15MHz幅度：1V三、实验仿真波形1.简单的脉冲调制信号程序：Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,3.2)./2+0.5;x2=exp(i*2*pi*f0*t);x3=x1.*x2;subplot(3,1,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us') grid;subplot(3,1,2);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz') grid;subplot(3,1,3);plot(t,x3,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('·幅度/v')title('脉冲调制信号')grid;仿真波形：脉冲信号重复周期T=250us 脉冲宽度为8us 幅度/v10-101时间/s连续正弦波信号载波频率f0=85MHz23x 10-4 幅度/v10-101时间/s脉冲调制信号123x 10-4幅度/v0-101时间/s23x 10-42.线性调频信号程序：Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,8)./2+0.5;x2=exp(i*2*pi*f0*t); x3=x1.*x2;subplot(2,2,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us ') grid;subplot(223);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz ')grid;eps = 0.000001;B = 15.0e6;T = 10.e-6; f0=8.5e7;mu = B / T;delt = linspace(-T/2., T/2., 10001);LFM=exp(i*2*pi*(f0*delt+mu .* delt.^2 / 2.)); LFMFFT = fftshift(fft(LFM));freqlimit = 0.5 / 1.e-9;freq = linspace(-freqlimit/1.e6,freqlimit/1.e6,10001); figure(1) subplot(2,2,2)plot(delt*1e6,LFM,'k');axis([-1 1 -1.5 1.5])grid;xlabel('时间/us')ylabel('幅度/v')title('线性调频信号T = 10 mS, B = 15 MHz')subplot(2,2,4)y=20*log10(abs(LFMFFT));y=y-max(y);plot(freq, y,'k');axis([-500 500 -80 10]);grid; %axis tight xlabel('频率/ MHz') ylabel('频谱/dB')title('线性调频信号T = 10 mS, B = 15 MHz')仿真波形：??/v 0123-4??/v 时间/s??/v 012x 10-10 0.5 时间/us-0.5 1??/dB 3 x 10-4时间/s-5000 频率/ MHz500四、实验成果分析本实验首先利用MTALAB软件得到一个脉冲调制信号，然后再对其线性调频分析，得到上面的波形图。
