编号: Q/×××××变电站220kV（110kV、66kV）××SF6断路器交接（防止性）试验作业指导书编写: 年月日审核: 年月日同意: 年月日试验负责人:试验日期年月日时至年月日时××供电公司×××1合用范围本作业指导书合用于××变电所220kV（110kV、66kV）××××SF6断路器交接（防止性）试验。

2引用文献Q/001—114—电力设备防止性试验实行规程DL 560—1995 电业安全工作规程（高压试验部分）DL/T 639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则国电发[] 589号防止电力生产重大事故旳十八项重点规定国家电网安监 []83号国家电网企业电力安全工作规程（试行）JB/T 9694—1999 六氟化硫断路器通用技术条件GB 1984—1989 交流高压断路器GB/T 3309—1989 高压开关设备常温下旳机械试验GB/T 11022—1999 高压开关设备和控制设备原则旳共用技术规定GB/T 16927.1—1997 高电压试验技术第一部分: 一般试验规定GB/T 16927.2—1997 高电压试验技术第二部分: 测量系统GB 311.2 高电压试验技术第一部分一般试验条件和规定GB 311.3 高电压试验技术第二部分试验程序GB 311.4 高电压试验技术第三部分测量装置GB 50/50—1991 电气装置安装工程、电气设备交接试验原则3试验前准备工作安排3.1 准备工作安排3.2 人员规定3.3 仪器仪表和工具3.4危险点分析3.5 安全措施3.6 试验分工4试验程序4.1 动工4.2 试验项目和操作原则4.3竣工5试验总结6作业指导书执行状况评估7附录试验接线图:。

SF6断路器检查与试验质量标准一、SF6 断路器检查类别及周期1、GIS设备的分解检修（大修）周期不小于15年，或按制造厂要求。

2、定期检查（小修）：每4年进行1次，或按实际情况而定。

3、巡视检查：每天至少1次，无人值班的另定。

4、临时性检查：断路器达到规定的开断次数或累计开断电流值时；当发现有异常现象或GIS内部发生故障时；GIS处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中所发生的问题而定，这类分解检修宜由制造厂承包或在制造厂指导下协同进行。

二、SF6 断路器检查项目1、GIS开关大修项目1.1 用气体回收装置回收GIS内SF6气体。

1.2 断路器的检修。

1.3 隔离开关的检修。

1.4 接地开关的检修。

1.5 控制柜的检修。

1.6 断路器、隔离开关、接地开关操作机构的检修。

1.7 断路器、隔离开关、接地开关传动机构的检修。

1.8 电压互感器的检修。

1.9 电流互感器的检修。

1.10 避雷器的检修。

1.11 电容器的检修。

1.12 母线的检修。

1.13 出口套管的检查清扫。

1.14 检查或校验压力表、压力开关、密度压力表。

1.15 抽真空并向GIS内充入SF6气体。

1.16 对断路器进行漏气检测。

1.17 电气试验。

1.18 传动试验。

1.19 油漆或补漆工作。

1.20 清扫GIS内外壳。

2、GIS开关小修项目2.1 对操作机构进行检修。

2.2 检修辅助开关。

2.3 检查或校验压力表、压力开关、密度压力表。

2.4 断路器的最低动作压力与动作电压试验。

2.5 检查各种外露连杆的紧固情况。

2.6 检查接地装置。

2.7 进行绝缘电阻和回路电阻的测量。

2.8 对断路器进行漏气检测。

2.9 油漆或补漆工作。

2.10 清扫GIS断路器外壳。

3、巡视检查(设备外部检查)项目：3.1指示器,指示灯是否正常。

3.2有无任何异常该声音或气味发生。

3.3端子上有无过热变色现象。

本作业指导书合用于六氟化硫断路器试验作业， 包括交接验收试验、 预防性试验、 大修后试验项目的引用标准、 仪器设备要求、 作业程序和方法、 试验结果判断方法和试验注意事 项等。

该试验的目的是判定六氟化硫断路器的状况， 能否投入使用或者继续使用。

制定本指导 书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件， 其随后所有的修改或者修订版均不合用于本作业指导书， 然而， 鼓励根据本作业指 导书达成的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件， 其最新版 本合用于本作业指导书。

GB 1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB 50150 电气装置安装工程 电气设备交接试验标准3．1 准备工作安排序号明确设备状况 工作票填写正确仪器良好 3．2 人员要求内 容现场作业人员应身体健康、精神状态良好具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求， 能正确分析试验结果熟悉现场安全作业要求，并经《安规》考试合格内 容 根据试验性质， 确定试验项目， 组织作业人员学习作业指导书， 使全体作业人员熟悉作业内容、作业标准、安全注意事项 了解被试设备出厂和历史试验数据，分析设备状况 根据现场工作时间和工作内容填写工作票准备试验用仪器仪表， 所用仪器仪表良好， 有校验要求的仪表应在校验周期内标 准不缺项、漏项序号 1 2 31 2 3 43．3 仪器仪表和工具序号 名 称 1 1000V 兆欧表 2 1000V 以上试验变压器 3 2500V 兆欧表 4 回路电阻测试仪 5 单臂电桥 6 电压表7 可调直流电压源8 断路器特性测试仪9 介损测试仪 10 谐振耐压试验装置 11 温湿度计 12 导、地线 13 梯子 14 安全带3．4 危（wei ）险点分析序号 内 容 1 作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4 进行绝缘电阻测量后不对试品充分放电，会发生电击5 加压时无人监护，可能会造成误加压或者非试验人员误入试验场地，造成触电6 升压过程不实行呼唱制度，会造成人员触电7 登高作业可能会发生高空坠落或者瓷件损坏8 试验设备接地不好，可能会对试验人员造成伤害9 变更试验接线，不断开电源，可能会对试验人员造成伤害。

六氟化硫断路器气密性的检查模版由于六氟化硫断路器在电力系统中被广泛应用，它的气密性对电力系统的正常运行至关重要。

因此，为了确保六氟化硫断路器的气密性符合要求，以下是六氟化硫断路器气密性的检查模板。

1. 断路器外观检查首先，对六氟化硫断路器的外观进行检查。

注意观察外壳是否存在明显的裂纹、变形或异物等。

外壳应平整，无渗漏现象，并且紧固件应牢固。

2. 真空室检查接下来，对六氟化硫断路器的真空室进行检查。

检查真空室的密封性和真空度是否达到要求。

真空室的密封性可以通过目视检查或使用适当的气体检漏仪进行检测。

3. 气体压力检测进行气体压力检测是确认六氟化硫断路器气密性的重要步骤。

检测前应先充分准备六氟化硫气体。

使用专业的气体压力计进行检测，确保气体压力是否在规定的范围内。

4. 回路电阻检查回路电阻的检查是评估六氟化硫断路器接线连接是否牢固的有效手段之一。

通过使用万用表或专用电阻表来测量回路电阻，确保连接良好。

回路电阻应在标准范围内。

5. 漏气点检查对六氟化硫断路器进行漏气点检查是检验其气密性的关键环节。

可以使用气体检漏仪来检测漏气点。

先将气体检漏仪设定为检测六氟化硫气体，并逐一对断路器的关键部位进行检测，包括气体填充装置、密封圈及连接接头等。

6. 温度检查通过对六氟化硫断路器的温度进行检查，可以判断其内部是否存在异常情况。

使用红外测温仪或热像仪对断路器进行检测，确保温度分布均匀且不超出规定范围。

7. 运行试验为了进一步验证六氟化硫断路器的气密性，进行运行试验是必要的。

在运行试验过程中，检测其是否存在漏气、温度升高或其他异常现象。

确保断路器在各种运行模式下都能正常工作，并满足气密性要求。

总之，以上是六氟化硫断路器气密性的检查模版。

通过遵循以上步骤进行检查，可以确保六氟化硫断路器的气密性符合要求，为电力系统的正常运行提供保障。

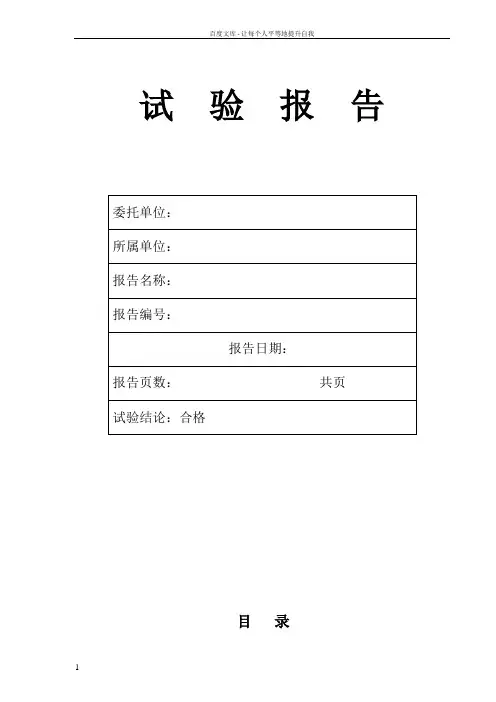

试验报告委托单位：所属单位：报告名称：报告编号：报告日期：报告页数：共页试验结论：合格目录一、1#主变试验报告 (3)二、220kV断路器试验报告 (9)三、电容式电压互感器试验报告 (21)四、电流互感器试验报告 (29)五、隔离开关试验报告 (33)六、金属氧化物避雷器试验报告 (49)七、35kV真空断路器试验报告 (53)八、SVG连接变试验报告 (71)九、FC电气设备试验报告 (74)十、电力电缆试验报告 (77)十一、站用变试验报告 (81)十二、35kV过电压保护器试验报告 (84)十三、接地装置试验报告 (85)电力变压器试验报告设备名称1风电场1#主变1.设备参数型号SZ11-100000/220额定容量(kVA) 100000/100000/30000额定电压比（230±8×%）/37/额定电流（A）251/1560/1650A接线组别YNyn0+d11 冷却方式ONAN短路阻抗% 空载电流（%）额定频率50 Hz 出厂日期产品编号 4 制造厂保定保菱变压器有限公司2．试验依据GB50150-20163．绕组连同套管的直流电阻绕组分接开关位置相别出厂值（Ω）（28℃）出厂值换算至75℃（Ω）实测值（Ω）(2℃)实测值换算至出厂值温度28℃（Ω）误差（%）出厂值不平衡率（%）实测值不平衡率（%）高压侧1A（A-O）相B（B-O）相C（C-O）相2A（A-O）相B（B-O）相C（C-O）相3A（A-O）相B（B-O）相C（C-O）相4A（A-O）相B（B-O）相C（C-O）相5A（A-O）相B（B-O）相C（C-O）相6A（A-O）相B（B-O）相C（C-O）相7A（A-O）相B（B-O）相C（C-O）相8 A（A-O）相B（B-O）相C（C-O）相9b A（A-O）相B（B-O）相C（C-O）相10 A（A-O）相B（B-O）相C（C-O）相11 A（A-O）相B（B-O）相C（C-O）相12 A（A-O）相B（B-O）相C（C-O）相13 A（A-O）相B（B-O）相C（C-O）相14 A（A-O）相B（B-O）相C（C-O）相15 A（A-O）相B（B-O）相C（C-O）相16 A（A-O）相B（B-O）相C（C-O）相17 A（A-O）相B（B-O）相C（C-O）相绕组相别出厂值(Ω)(28℃)实测值(Ω)(2℃)实测值换算至出厂值温度28℃误差出厂值不平衡率（%）实测值不平衡率（%）低压侧a （a-o ）相b （b-o ）相c （c-o ）相 平衡绕组a （a-b ）相/b （b-c ）相 c （c-a ）相试验环境 环境温度： 2 ℃ , 油温： 2 ℃ 使用仪器 BCM3310型三通道直流电阻测试仪 试验人员1、1试验日期2016 年11 月 1 日4．所有分接头的电压比及三相接线组别 分接开关位置 高压/低压高压电压（V ） 低压电压（V ）计算变比AB/ab 误差BC/bc 误差CA/ca 误差1 253000 370002 2501303 2472504 2443805 2415006 2386307 2357508 232880 9b 230000 10 227120 11 224250 12 221370 13 218500 14 215620 15 212750 16 209870 17207000三相接线组别 YNyn0+d11 组别检查 检查无误试验环境 环境温度： 2 ℃, 油温： 2 ℃ 使用仪器 BUM500型变压器变比测试仪 试验人员1、1试验日期2016年 11 月 1 日5.绕组连同套管的绝缘电阻、吸收比或极化指数测试绕组绝缘电阻（MΩ）吸收比极化指数15s 60s 600s出厂值实测值出厂值实测值出厂值实测折算至出厂值出厂值实测折算至出厂值出厂值实测折算至出厂值高压对低压、平衡及地6990 7310 9700 10300 20100 21500低压对高压、平衡及地3070 3350 4970 5610 12900 14700高压及低压对平衡及地4140 4620 6720 7320 14500 18300平衡对高压、低压及地2290 2830 3880 4190 / / / / 试验环境环境温度： 2 ℃使用仪器3126型绝缘摇表试验人员1、1 试验日期2016年11 月1 日6．绕组连同套管的介质损耗角正切值tgδ测试绕组施加电压（kV）高压对低压、平衡及地低压对高压、平衡及地平衡对高压、低压及地tgδ出厂值（%）10实测值（%）10差值（%）107% 114% 104%实测值换算到20°的介损值10出厂值换算到20°时的介损值10C出厂值（pF）109908 21610 26070 实测值（pF）109974 21680 26090 试验环境环境温度： 2 ℃使用仪器AI-6000D型介质损耗测试系统试验人员1、1 试验日期2016年 11 月 1 日7．与铁心绝缘的各紧固件及铁心的绝缘电阻紧固件对铁心、外壳（MΩ）铁心及引出套管对外壳（（MΩ）3200 24008、绕组连通套管直流泄露电流测试绕组试验电压（kV）泄露电流（μA）高压对低压及地40 5低压对高压及地20 3试验环境环境温度： 2 ℃使用仪器BCM200kV型直流高压发生器试验人员1、1 试验日期2016年 11 月 1 日9．密封性试验相别 A B C 检漏结果检查无渗漏检查无渗漏检查无渗漏试验环境环境温度：2 ℃试验人员1、1 试验日期2016年 11 月 1 日10．电容型套管的试验参见套管试验报告11.绝缘油试验见绝缘油试验报告（电科院未出具，后附。

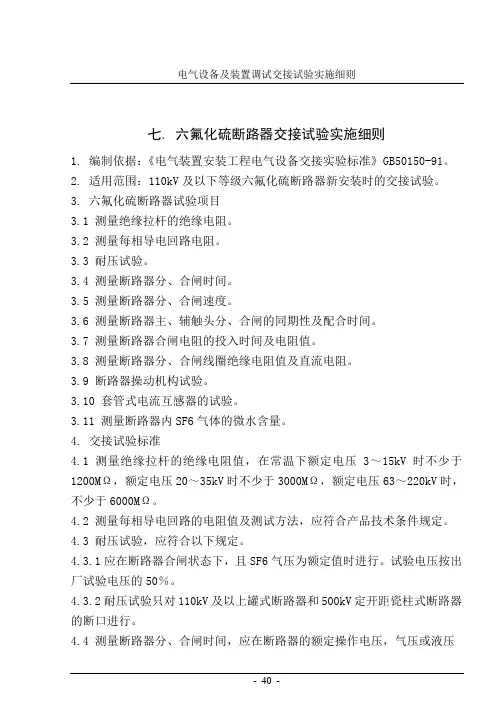

七. 六氟化硫断路器交接试验实施细则1. 编制依据：《电气装置安装工程电气设备交接实验标准》GB50150-91。

2. 适用范围：110kV及以下等级六氟化硫断路器新安装时的交接试验。

3. 六氟化硫断路器试验项目3.1 测量绝缘拉杆的绝缘电阻。

3.2 测量每相导电回路电阻。

3.3 耐压试验。

3.4 测量断路器分、合闸时间。

3.5 测量断路器分、合闸速度。

3.6 测量断路器主、辅触头分、合闸的同期性及配合时间。

3.7 测量断路器合闸电阻的投入时间及电阻值。

3.8 测量断路器分、合闸线圈绝缘电阻值及直流电阻。

3.9 断路器操动机构试验。

3.10 套管式电流互感器的试验。

3.11 测量断路器内SF6气体的微水含量。

4. 交接试验标准4.1 测量绝缘拉杆的绝缘电阻值，在常温下额定电压3～15kV时不少于1200MΩ，额定电压20～35kV时不少于3000MΩ，额定电压63～220kV时，不少于6000MΩ。

4.2 测量每相导电回路的电阻值及测试方法，应符合产品技术条件规定。

4.3 耐压试验，应符合以下规定。

4.3.1 应在断路器合闸状态下，且SF6气压为额定值时进行。

试验电压按出厂试验电压的50％。

4.3.2 耐压试验只对110kV及以上罐式断路器和500kV定开距瓷柱式断路器的断口进行。

4.4 测量断路器分、合闸时间，应在断路器的额定操作电压，气压或液压下进行，实测数值应符合产品技术条件规定。

4.5 测量断路器主、辅触头三相及同相各断口分、合闸的同期性及配合时间，应符合产品技术条件规定。

4.6 测量断路器的分、合闸速度，应在断路器的额定操作电压、气压或液压下进行。

实测数值应符合产品技术条件规定。

4.7 测量断路器合闸电阻的投入时间及电阻值应符合产品技术条件的规定。

4.8 测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ，直流电阻值与产品出厂试验值相比应无明显差别。

4.9 断路器操动机构的试验标准，参照第五章“油断路器”操作机构试验标准进行。

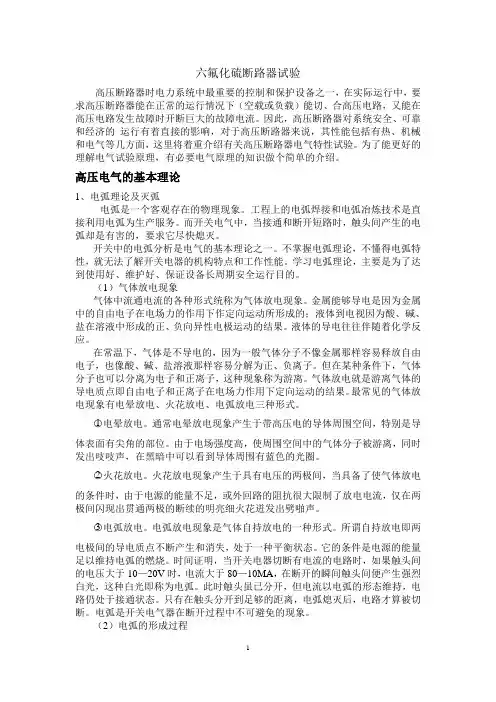

六氟化硫断路器试验高压断路器时电力系统中最重要的控制和保护设备之一，在实际运行中，要求高压断路器能在正常的运行情况下（空载或负载）能切、合高压电路，又能在高压电路发生故障时开断巨大的故障电流。

因此，高压断路器对系统安全、可靠和经济的运行有着直接的影响，对于高压断路器来说，其性能包括有热、机械和电气等几方面，这里将着重介绍有关高压断路器电气特性试验。

为了能更好的理解电气试验原理，有必要电气原理的知识做个简单的介绍。

高压电气的基本理论1、电弧理论及灭弧电弧是一个客观存在的物理现象。

工程上的电弧焊接和电弧冶炼技术是直接利用电弧为生产服务。

而开关电气中，当接通和断开短路时，触头间产生的电弧却是有害的，要求它尽快熄灭。

开关中的电弧分析是电气的基本理论之一。

不掌握电弧理论，不懂得电弧特性，就无法了解开关电器的机构特点和工作性能。

学习电弧理论，主要是为了达到使用好、维护好、保证设备长周期安全运行目的。

（1）气体放电现象气体中流通电流的各种形式统称为气体放电现象。

金属能够导电是因为金属中的自由电子在电场力的作用下作定向运动所形成的；液体到电视因为酸、碱、盐在溶液中形成的正、负向异性电极运动的结果。

液体的导电往往伴随着化学反应。

在常温下，气体是不导电的，因为一般气体分子不像金属那样容易释放自由电子，也像酸、碱、盐溶液那样容易分解为正、负离子。

但在某种条件下，气体分子也可以分离为电子和正离子，这种现象称为游离。

气体放电就是游离气体的导电质点即自由电子和正离子在电场力作用下定向运动的结果。

最常见的气体放电现象有电晕放电、火花放电、电弧放电三种形式。

○1电晕放电。

通常电晕放电现象产生于带高压电的导体周围空间，特别是导体表面有尖角的部位。

由于电场强度高，使周围空间中的气体分子被游离，同时发出吱吱声，在黑暗中可以看到导体周围有蓝色的光圈。

○2火花放电。

火花放电现象产生于具有电压的两极间，当具备了使气体放电的条件时，由于电源的能量不足，或外回路的阻抗很大限制了放电电流，仅在两极间闪现出贯通两极的断续的明亮细火花迸发出劈啪声。

DLT-5293-2013-电气装置安装工程电气设备交接试验报告统一格式目录1600kVA以上三相油浸式电力变压器交接试验报告 (4)1600kVA以上单相油浸式电力变压器交接试验报告 (9)1600kVA以上三相三圈有载调压油浸式电力变压器试验报告 (13)1600kVA及以下油浸式电力变压器交接试验报告 (20)1600kVA以上单相油浸式自耦电力变压器交接试验报告 (24)干式电力变压器 (28)油浸电抗器交接试验报告 (32)干式电抗器交接试验报告 (36)消弧线圈交接试验报告 (38)油浸式结构电压互感器交接试验报告 (40)电容式电压互感器交接试验报告 (44)干式固体结构电压互感器交接试验报告 (48)油浸式电流互感器交接试验报告 (52)干式固体结构电流互感器交接试验报告 (57)套管式电流互感器交接试验报告 (61)SF6绝缘电流互感器试验报告 (65)六氟化硫断路器交接试验报告 (70)六氟化硫封闭式组合电器交接试验报告 (76)GIS密封性及SF6气体含水量测试报告 (77)气体密度继电器、压力表检验测试报告 (78)真空断路器交接试验报告 (80)隔离开关交接试验报告 (83)负荷开关交接试验报告 (85)高压熔断器交接试验报告 (87)20kV及以上非纯瓷套管交接试验报告 (88)其他套管交接试验报告 (90)悬式绝缘子和支柱绝缘子交接试验报告 (91)电力电缆交接试验报告 (92)耦合电容器交接试验报告 (95)电力电容器交接试验报告 (97)金属氧化物避雷器交接试验报告 (100)组合式金属氧化物避雷器交接试验报告 (103)过电压保护器交接试验报告 (105)电除尘整流变及电场交接试验报告 (106)二次回路交接试验报告 (110)1kV及以下配电装置和馈电线路交接试验报告 (111)1kV以上架空电力线路交接试验报告 (113)母线交接试验报告 (117)接地网电器完整性测试报告 (118)独立接地装置测试报告 (119)场区地表电位梯度、接触电位差、跨步电压和转移电位测量 (120)GIS内SF6气体测试报告 (121)绝缘油电气强度试验报告 (122)电力电缆线路交流耐压及局部放电试验报告 (123)交叉互联性能检验试验报告 (125)35kV及以上线路的工频参数测量交接试验报告 (127)接地网接地阻抗测量试验报告 (129)场区地表电位梯度、接触电位差、跨步电压和转移电位测量试验报告 (131)110（66）kV及以上电压等级电气设备直流耐压试验报告 (133)110（66）kV及以上电压等级电气设备交流耐压试验报告 (135)110（66）kV及以上电压等级电气设备冲击耐压试验报告 (137)SF6气体试验报告 (139)绝缘油试验报告 (141)1600kVA以上三相油浸式电力变压器交接试验报告1600kVA以上单相油浸式电力变压器交接试验报告1600kVA以上三相三圈有载调压油浸式电力变压器试验报告1600kVA及以下油浸式电力变压器交接试验报告1600kVA以上单相油浸式自耦电力变压器交接试验报告干式电力变压器油浸电抗器交接试验报告干式电抗器交接试验报告消弧线圈交接试验报告油浸式结构电压互感器交接试验报告电容式电压互感器交接试验报告干式固体结构电压互感器交接试验报告。
