钢管柱混凝土顶升浇筑

常见的钢管混凝土施工方法
常见的钢管混凝土施工方法有顶升法、高抛自密实法及人工振捣法，现将这几种方法适用范围及特点描述如下：
1 顶升法
利用泵送的压力将混凝土由底到顶注入钢管，由混凝土自重及泵送压力使混凝土达到密实的状态。

对于大直径及浇注高度较大的钢管混凝土，一次性浇筑高度很大，混凝土的自重也很大，对输送泵的压力要求很高；而且浇筑一旦出现紧急情况中断后将无法继续顶升。

2高抛自密实法
通过一定的抛落高度，充分利用混凝土坠落时的动能及混凝土自身的优异性能达到振实的效果。

利用混凝土从高位落下时产生的动能达到振实混凝土的目的，可免去了繁重的振捣工作，但此种方法砼密实度较难控制。

3 人工振捣法
利用人工和振捣器械对混凝土实施振捣，以达到密实的效果。

选用高频插入式振动棒，并在钢管柱内吊入摄像头，可实现机械振捣密实，此种方法较易保证砼浇筑质量。

一般采用以下两种方法浇筑钢管混凝土.
1.泵送顶升.在钢管柱的下部管壁上开一个比输送管略大的孔洞,用输送管将混凝土输送泵的出口与之连接,混凝土靠泵压通过输送管被连续注人钢管柱内.
2.高位抛落无振捣.运用合理的配合比,使混凝土拌合物具有很高的稠度,在高空抛落中不离析、不泌水,不经振捣或少振捣而利用浇筑过程中在高处下抛时产生的动能达到自密实.。

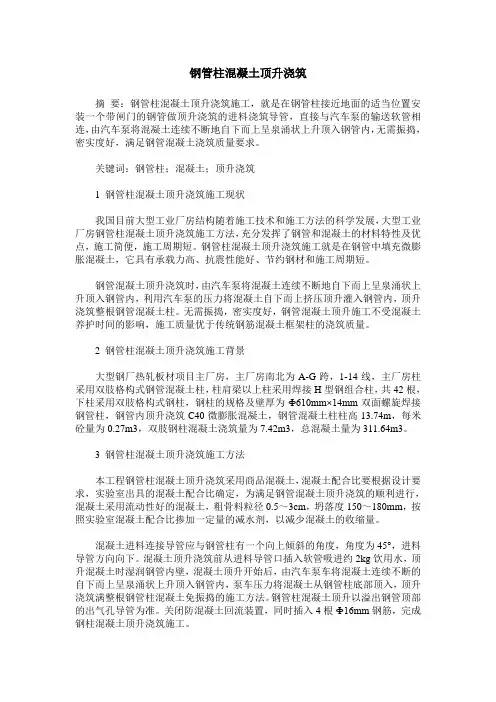

钢管柱混凝土顶升浇筑摘要：钢管柱混凝土顶升浇筑施工，就是在钢管柱接近地面的适当位置安装一个带闸门的钢管做顶升浇筑的进料浇筑导管，直接与汽车泵的输送软管相连，由汽车泵将混凝土连续不断地自下而上呈泉涌状上升顶入钢管内，无需振捣，密实度好，满足钢管混凝土浇筑质量要求。

关键词：钢管柱；混凝土；顶升浇筑1 钢管柱混凝土顶升浇筑施工现状我国目前大型工业厂房结构随着施工技术和施工方法的科学发展，大型工业厂房钢管柱混凝土顶升浇筑施工方法，充分发挥了钢管和混凝土的材料特性及优点，施工简便，施工周期短。

钢管柱混凝土顶升浇筑施工就是在钢管中填充微膨胀混凝土，它具有承载力高、抗震性能好、节约钢材和施工周期短。

钢管混凝土顶升浇筑时，由汽车泵将混凝土连续不断地自下而上呈泉涌状上升顶入钢管内，利用汽车泵的压力将混凝土自下而上挤压顶升灌入钢管内，顶升浇筑整根钢管混凝土柱。

无需振捣，密实度好，钢管混凝土顶升施工不受混凝土养护时间的影响，施工质量优于传统钢筋混凝土框架柱的浇筑质量。

2 钢管柱混凝土顶升浇筑施工背景大型钢厂热轧板材项目主厂房，主厂房南北为A-G跨，1-14线，主厂房柱采用双肢格构式钢管混凝土柱，柱肩梁以上柱采用焊接H型钢组合柱，共42根，下柱采用双肢格构式钢柱，钢柱的规格及壁厚为Ф610mm×14mm双面螺旋焊接钢管柱，钢管内顶升浇筑C40微膨胀混凝土，钢管混凝土柱柱高13.74m，每米砼量为0.27m3，双肢钢柱混凝土浇筑量为7.42m3，总混凝土量为311.64m3。

3 钢管柱混凝土顶升浇筑施工方法本工程钢管柱混凝土顶升浇筑采用商品混凝土，混凝土配合比要根据设计要求，实验室出具的混凝土配合比确定，为满足钢管混凝土顶升浇筑的顺利进行，混凝土采用流动性好的混凝土，粗骨料粒径0.5～3cm，坍落度150～180mm，按照实验室混凝土配合比掺加一定量的减水剂，以减少混凝土的收缩量。

混凝土进料连接导管应与钢管柱有一个向上倾斜的角度，角度为45°，进料导管方向向下。

钢管混凝土柱顶升施工要点安全措施
钢管混凝土柱顶升施工要点及安全措施
一、顶升施工要点
1）、塌落度是影响混凝土顶升浇注最关键的一环。

实施顶升前，须检查运至现场的混凝土塌落度，塌落度宜控制在190㎜±20㎜。

现场设专人测试并记录。

2）、进料短管与连接钢板带须焊接牢固，不得漏焊和花焊，以免顶升时因水平管颤动而脱焊，造成顶升失败。

3）、顶升过程中，要派专人记录泵压及实际顶入的混凝土量，并与理论计算混凝土量进行比较。

4）、顶升施工时用于润滑输送管的水泥砂浆，不得替代混凝土注入钢管内。

5）、顶升完毕输送泵恒压2～3㎜后关闭逆止阀，拆除水平管，利用水平管内剩余混凝土制作1组试件，供判断是否初凝和终凝的依据，并制作同条件试件，及时拆除清洗逆止阀和进料短管，以备后用。

6）、顶升完毕后应及时清理被从排气孔流出的水泥浆污染的钢结构。

二、安全措施
1）、施工场地须平整、坚实，以防泵车倾斜或沉陷。

2）顶升前应检查水平输送管接头的可靠性，顶升开始时水平管钢管上要覆盖草袋，以防因泵送压力过大而发生爆管伤人，泵送时现场人员要远离泵管。

3）、混凝土泵车须由设备持证专人操作，严禁其他人员无证违章操作。

4）、在高处观察钢管柱顶端溢流混凝土的人员，应系好安全带，以防高空坠落。

感谢您的阅读！。

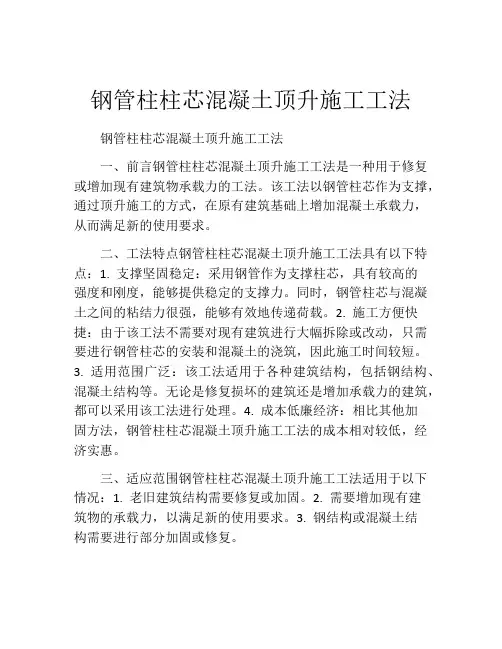

钢管柱柱芯混凝土顶升施工工法钢管柱柱芯混凝土顶升施工工法一、前言钢管柱柱芯混凝土顶升施工工法是一种用于修复或增加现有建筑物承载力的工法。

该工法以钢管柱芯作为支撑，通过顶升施工的方式，在原有建筑基础上增加混凝土承载力，从而满足新的使用要求。

二、工法特点钢管柱柱芯混凝土顶升施工工法具有以下特点：1. 支撑坚固稳定：采用钢管作为支撑柱芯，具有较高的强度和刚度，能够提供稳定的支撑力。

同时，钢管柱芯与混凝土之间的粘结力很强，能够有效地传递荷载。

2. 施工方便快捷：由于该工法不需要对现有建筑进行大幅拆除或改动，只需要进行钢管柱芯的安装和混凝土的浇筑，因此施工时间较短。

3. 适用范围广泛：该工法适用于各种建筑结构，包括钢结构、混凝土结构等。

无论是修复损坏的建筑还是增加承载力的建筑，都可以采用该工法进行处理。

4. 成本低廉经济：相比其他加固方法，钢管柱柱芯混凝土顶升施工工法的成本相对较低，经济实惠。

三、适应范围钢管柱柱芯混凝土顶升施工工法适用于以下情况：1. 老旧建筑结构需要修复或加固。

2. 需要增加现有建筑物的承载力，以满足新的使用要求。

3. 钢结构或混凝土结构需要进行部分加固或修复。

四、工艺原理钢管柱柱芯混凝土顶升施工工法的实际工程应用与以下理论原理密切相关：1. 承载力传递原理：钢管柱芯与混凝土之间通过粘结力传递荷载，从而提供承载能力。

2. 应力分布原理：通过钢管柱芯的支撑，能够使混凝土在施工过程中产生良好的力学性能，实现应力的均匀分布。

3. 混凝土固化原理：通过适当的浇筑工艺与养护条件，使混凝土固化成为一个整体，提供稳定的支撑效果。

五、施工工艺钢管柱柱芯混凝土顶升施工工法的施工过程主要包括以下几个阶段：1. 钢管柱芯安装：根据设计要求和现场情况，选择合适的钢管规格和长度，通过焊接或连接方式将钢管固定在现有建筑物上。

2. 钢管柱芯调整：利用专用设备对钢管柱芯进行调整，使其垂直度和位置精确达到设计要求。

3. 混凝土浇筑：在钢管柱芯周围设置合适的模板，并进行混凝土浇筑。

钢管混凝土顶升浇筑施工技术一、主要技术内容泵送顶升法施工工艺是利用混凝土输送泵的泵送压力将自密实混凝土由钢管柱底部灌入，从下向上流动，直至注满整根钢管柱的一种混凝土免振捣施工方法。

这种方法与钢结构施工不交叉、不互相影响，也是目前浇筑钢管填芯混凝土尤其是具有复杂内部结构的钢管混凝土最行之有效的施工方法。

采用顶升法浇筑的钢管柱，在混凝土密实性、收缩性、强度以及浇筑结合面等方面都能够满足设计和现行规范的质量要求。

本工程钢管柱按照每三层一节进行加工安装(首节为二层为一节)，钢管混凝土顶升施工是在每节钢柱的根部预留一个混凝土顶升孔，当钢柱和钢梁安装完成后，将泵管直接与预留孔连接，通过高压地泵将混凝土从每节钢柱底泵入钢柱，混凝土顶升高度至上一个顶升口下部400mm处。

待该节钢管柱内混凝土顶升完成后，将浇筑孔封堵，卸去泵管，依次进行下一根钢柱的顶升。

本工程钢管柱内没有竖向隔板和栓钉，只有在变程和拐点处设有隔板，便于混凝土浇筑。

二、技术指标混凝土施工挠筑过程中要解决的问题是：一是钢管混凝土浇筑时密实度的可靠保证问题；二是混凝土超高泵送问题。

当工程采用超高泵送顶升施工工艺，而难点变为混凝土顶升性能的实现与控制。

要保证钢管填芯混凝土的顺利浇筑和质量，最关键的是混凝土必须具有良好的泵送顶升性能。

钢管顶升混凝土应具备以下性能：（1）自密实性能：浇筑时不振捣，混凝土凝结硬化后密实良好。

（2）低收缩或微膨胀性：确保钢管与混凝土联合形成一个整体受力构件。

（3）良好的可泵性和流动性：便于混凝土自动扩展填充和顶升密实。

（4）较小的黏度损失与较低的扩展度损失，包括坍落度损失和流动性损失率，并有足够的初凝时间(不小于12h)。

保证混凝土在整个泵送顶升的过程中能够始终保持良好的流动状态，以有利于顶升施工和密实。

三、效果分析本施工技术克服了高强度混凝土水泥用量高，粘度大，塌落度泵送损失大等不利因素，研制并运用了强度高、流动性好、超高超远泵送塌落度损失小、和易性好能满足顶升要求的混凝土。

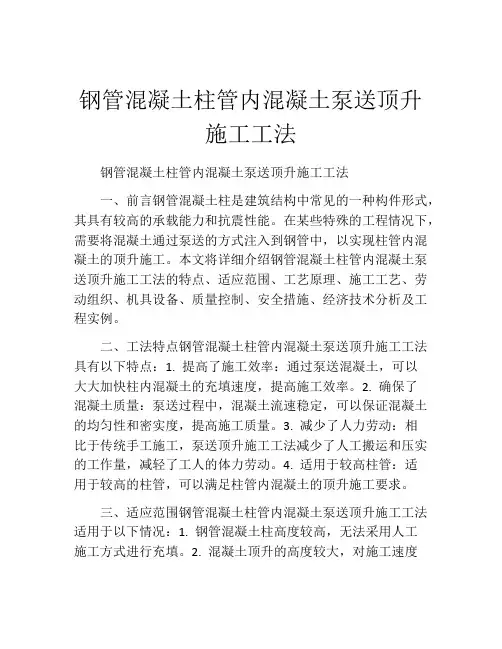

钢管混凝土柱管内混凝土泵送顶升施工工法钢管混凝土柱管内混凝土泵送顶升施工工法一、前言钢管混凝土柱是建筑结构中常见的一种构件形式，其具有较高的承载能力和抗震性能。

在某些特殊的工程情况下，需要将混凝土通过泵送的方式注入到钢管中，以实现柱管内混凝土的顶升施工。

本文将详细介绍钢管混凝土柱管内混凝土泵送顶升施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点钢管混凝土柱管内混凝土泵送顶升施工工法具有以下特点：1. 提高了施工效率：通过泵送混凝土，可以大大加快柱内混凝土的充填速度，提高施工效率。

2. 确保了混凝土质量：泵送过程中，混凝土流速稳定，可以保证混凝土的均匀性和密实度，提高施工质量。

3. 减少了人力劳动：相比于传统手工施工，泵送顶升施工工法减少了人工搬运和压实的工作量，减轻了工人的体力劳动。

4. 适用于较高柱管：适用于较高的柱管，可以满足柱管内混凝土的顶升施工要求。

三、适应范围钢管混凝土柱管内混凝土泵送顶升施工工法适用于以下情况：1. 钢管混凝土柱高度较高，无法采用人工施工方式进行充填。

2. 混凝土顶升的高度较大，对施工速度和质量要求较高的工程。

3. 钢管混凝土柱内混凝土的密实度要求较高的工程。

四、工艺原理钢管混凝土柱管内混凝土泵送顶升施工工法的工艺原理是通过静压力将混凝土泵送到柱管内，并随着混凝土的充填逐渐顶升柱管。

具体的工艺原理如下：1. 在柱管顶端设置压力传感器，通过控制混凝土的泵送速度和压力，确保混凝土的流动稳定。

2. 混凝土由泵站通过管道输送到柱管顶端，进入柱管后，混凝土由自身重力和泵送压力作用，顶升柱管并充实。

3. 当混凝土到达柱管底部时，关闭泵送和压力设备，并根据施工需求在柱管底部设置挡墙，防止混凝土回流。

五、施工工艺钢管混凝土柱管内混凝土泵送顶升施工工艺包括以下阶段：1. 材料准备：准备好需要使用的混凝土、钢管和固定材料。

1、编制依据 (1)2、工程概况 (1)2.1工程综述 (1)2.2 建筑设计概况 (2)2.3结构概况 (3)2.4钢结构概况 (5)2.5 施工重点与难点 (8)3、顶升混凝土配置 (8)3.1顶升混凝土配置的控制关键 (8)3.2混凝土的配合比性能评价指标确定 (9)3.3混凝土的配置 (9)4、施工部署 (12)4.1施工管理组织机构 (16)4.2施工段划分 (17)4.3配套资源 (18)5、地泵选型和泵管布置 (21)5.1混凝土泵的选择 (21)5.2泵管的布置 (24)5.3 泵管布置时的注意事项 (26)6、钢管混凝土的顶升施工 (27)6.1混凝土的供应 (18)6.2混凝土的运输 (18)6.3施工工艺流程 (28)6.4钢管混凝土的顶升 (29)6.5 混凝土的养护 (31)6.6混凝土顶升过程中的应急措施 (30)6.7混凝土试验及记录 (31)7、质量控制措施 (31)8、安全生产、文明施工与环保措施 (32)1、编制依据表1—1 序号名称编号类别1 西城区大吉片公建CD地块结构施工图纸2 施工组织设计3 《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）国家4 《混凝土结构工程施工规范》GB50666-2011 国家5 《混凝土强度检验评定标准》GB/T 50107-2010 国家6 《混凝土质量控制标准》GB 50164-2011 国家7 《混凝土结构设计规范》GB50010-2010 国家8 《混凝土结构试验方法标准》GB/T 50152-2012 国家9 《普通混凝土配合比设计技术规程》JGJ55-2011 行业10 《预拌混凝土》GB/T 14092-2003 国家11 《混凝土外加剂应用技术规范》GB50119-2003 国家12 《普通混凝土拌合物性能试验方法标准》GB50080-2002 国家13 《混凝土耐久性检验评定标准》JGJ/T 193-2009 行业14 《混凝土泵送技术规程》JGJ/T 10-2011 行业15 《施工现场临时用电安全技术规范》JGJ46-2005 行业16 《建筑施工高处作业安全技术规范》JGJ 80-91 行业17 《钢管混凝土工程施工质量验收规范》GB 50628—2010 国家18 《钢管混凝土结构技术规程》CECS28：2012 行业2、工程概况2.1工程综述表2-1序号项目内容1 工程名称西城区大吉片公建CD地块2 建设单位金融街（北京）置地有限公司3 监理单位北京帕克国际工程咨询有限公司4 设计单位北京市建筑设计研究院有限公司5 施工单位中建二局第三建筑工程有限公司金融街集团的大吉片地块C 和D 公建项目位于西城区菜市口东南角。

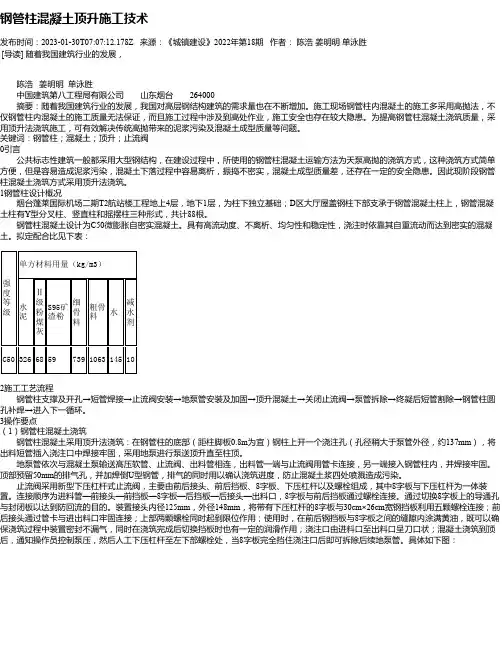

钢管柱混凝土顶升施工技术发布时间：2023-01-30T07:07:12.178Z 来源：《城镇建设》2022年第18期作者：陈浩姜明明单泳胜[导读] 随着我国建筑行业的发展，陈浩姜明明单泳胜中国建筑第八工程局有限公司山东烟台 264000摘要：随着我国建筑行业的发展，我国对高层钢结构建筑的需求量也在不断增加。

施工现场钢管柱内混凝土的施工多采用高抛法，不仅钢管柱内混凝土的施工质量无法保证，而且施工过程中涉及到高处作业，施工安全也存在较大隐患。

为提高钢管柱混凝土浇筑质量，采用顶升法浇筑施工，可有效解决传统高抛带来的泥浆污染及混凝土成型质量等问题。

关键词：钢管柱；混凝土；顶升；止流阀0引言公共标志性建筑一般都采用大型钢结构，在建设过程中，所使用的钢管柱混凝土运输方法为天泵高抛的浇筑方式，这种浇筑方式简单方便，但是容易造成泥浆污染，混凝土下落过程中容易离析，振捣不密实，混凝土成型质量差，还存在一定的安全隐患。

因此现阶段钢管柱混凝土浇筑方式采用顶升法浇筑。

1钢管柱设计概况烟台蓬莱国际机场二期T2航站楼工程地上4层，地下1层，为柱下独立基础；D区大厅屋盖钢柱下部支承于钢管混凝土柱上，钢管混凝土柱有Y型分叉柱、竖直柱和摇摆柱三种形式，共计88根。

钢管柱混凝土设计为C50微膨胀自密实混凝土。

具有高流动度、不离析、均匀性和稳定性，浇注时依靠其自重流动而达到密实的混凝土。

拟定配合比见下表：强度等级单方材料用量（kg/m3）水泥Ⅱ级粉煤灰S95矿渣粉细骨料粗骨料水减水剂C5032668597391063145102施工工艺流程钢管柱支撑及开孔→短管焊接→止流阀安装→地泵管安装及加固→顶升混凝土→关闭止流阀→泵管拆除→终凝后短管割除→钢管柱圆孔补焊→进入下一循环。

3操作要点（1）钢管柱混凝土浇筑钢管柱混凝土采用顶升法浇筑：在钢管柱的底部（距柱脚板0.8m为宜）钢柱上开一个浇注孔（孔径稍大于泵管外径，约137mm），将出料短管插入浇注口中焊接牢固，采用地泵进行泵送顶升直至柱顶。

钢管混凝土顶升浇筑施工工法钢管混凝土顶升浇筑施工工法一、前言钢管混凝土顶升浇筑施工工法是一种常用于建筑结构施工的工法，通过使用钢管和混凝土材料，实现对大型建筑物的顶升和浇筑。

该工法具有简便、高效、经济的特点，在实际工程中得到了广泛应用和验证。

二、工法特点2.1 快速施工：钢管混凝土顶升浇筑施工工法采用模块化设计，具有快速组装和拆卸的特点，可以在较短时间内完成施工任务。

2.2 高质量：通过模板的准备和浇筑的控制，保证了混凝土的浇筑质量，提高了建筑物的稳定性和耐久性。

2.3 灵活性：钢管混凝土顶升浇筑施工工法适用于各种建筑物形状和结构类型，具有较强的适应性和灵活性。

2.4 节约材料：通过合理的设计和材料使用，可以减少材料的浪费，提高使用效率。

三、适应范围钢管混凝土顶升浇筑施工工法适用于高层建筑、大型桥梁、水利工程等各种工程项目。

特别适用于有限施工场地和时间限制的工程。

四、工艺原理钢管混凝土顶升浇筑施工工法的原理是通过钢管的支撑和加固，实现临时施工结构的顶升和混凝土浇筑。

具体工艺原理如下：4.1 施工工法：根据工程要求，确定顶升浇筑的施工工法，包括顶升高度、间距和顺序等。

4.2 技术措施：采取相应的技术措施，如预应力张拉、模板支撑和混凝土浇筑等，保证施工的安全和质量。

4.3 理论依据和实际应用：基于力学原理和结构设计，确保钢管混凝土顶升浇筑施工的稳定和可靠性。

五、施工工艺5.1 准备工作：包括场地清理、设备准备、材料配送等。

5.2 钢管安装：根据设计要求将钢管搭建成相应的临时施工结构。

5.3 模板安装：根据设计要求安装模板系统，确保施工的准确性和稳定性。

5.4 预应力张拉：通过张拉钢筋或钢绞线，实现钢管混凝土结构的预应力，提高结构的强度和稳定性。

5.5 混凝土浇筑：按照设计要求进行混凝土浇筑，确保浇筑质量和施工进度。

5.6 顶升浇筑：通过顶升系统，逐层提升钢管混凝土结构，实现整体的顶升和浇筑。

六、劳动组织钢管混凝土顶升浇筑施工工法需要合理组织施工人员，确保施工的顺利进行。

钢管混凝土顶升浇筑施工技术摘要：在当前时期，钢管混凝土结构受到了大家的重点关注，其也得到了较为广泛的使用。

这种结构属于组合性结构，也就是在钢管当中注入一定量的混凝土。

此结构是从钢筋混凝土、钢结构等基础上演变而来的。

应用此种结构能够使得钢管和混凝土形成一种整合的关系，将各自的不足予以有效的弥补，承载力会有大幅的提升，延性以及塑性也会有一定程度的改善。

应该说，此种结构是能够满足现代建筑工程的实际需求的，应用范围必然得到进一步拓展。

关键词：钢管；顶升；浇筑1技术特点1.1在将钢管柱安装妥当之后，接下来就要展开混凝土顶升浇灌的相关工作。

与此同时还可展开屋面结构、柱间支撑等方面的施工。

混凝土浇筑速度快，不浪费混凝土，节省时间。

1.2高空作业变得更少，劳动强度也减轻了许多，操作更为便捷，安全性得到保证。

1.3在展开混凝土施工之时，支模以及拆模的相关工作大为减少，人力、物力等方面的资源能够得到充分利用。

1.4充分利用钢管的特性，可使得施工的工艺更加简便，施工所用的时间会大为减少，用地也会得到有效的控制。

1.5混凝土不需要进行振捣，在顶升的过程中就会得到压实。

2适用范围此种技术对于建筑高度超过10m的钢管柱芯砼的浇筑施工是十分适宜的。

3工艺原理所谓钢管混凝土顶升浇筑，也就是要在钢管柱下面部分的适合位置上凿开一个孔洞，并通过输送管将其和输送泵连接起来，继而通过输送泵来将混凝土顶入钢管之中。

因为钢管柱的顶端设有排气孔，可使得泵送的压力得到降低。

在钢管柱之中注满了混凝土之后，再通过截止闸来确保混凝土不会出现倒流的状况。

4施工工艺流程及操作要点4.1施工准备4.1.1收集有关的规范、标准及资料，其中包括：《钢结构工程施工及验收规范》（GB50205）、《混凝土结构工程施工及验收规范》（GB 50204—2002）、《钢管混凝土结构设计与施工规程》（CECS28：90）、《混凝土强度检验评定标准》（GBT50107—2010）。
