汽车发动机燃油压力调节器课堂讲解

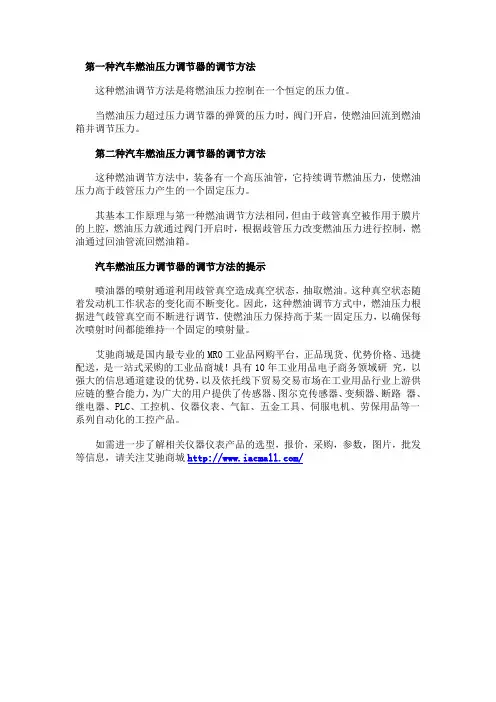

第一种汽车燃油压力调节器的调节方法
这种燃油调节方法是将燃油压力控制在一个恒定的压力值。

当燃油压力超过压力调节器的弹簧的压力时，阀门开启，使燃油回流到燃油箱并调节压力。

第二种汽车燃油压力调节器的调节方法
这种燃油调节方法中，装备有一个高压油管，它持续调节燃油压力，使燃油压力高于歧管压力产生的一个固定压力。

其基本工作原理与第一种燃油调节方法相同，但由于歧管真空被作用于膜片的上腔，燃油压力就通过阀门开启时，根据歧管压力改变燃油压力进行控制，燃油通过回油管流回燃油箱。

汽车燃油压力调节器的调节方法的提示
喷油器的喷射通道利用歧管真空造成真空状态，抽取燃油。

这种真空状态随着发动机工作状态的变化而不断变化。

因此，这种燃油调节方式中，燃油压力根据进气歧管真空而不断进行调节，使燃油压力保持高于某一固定压力，以确保每次喷射时间都能维持一个固定的喷射量。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

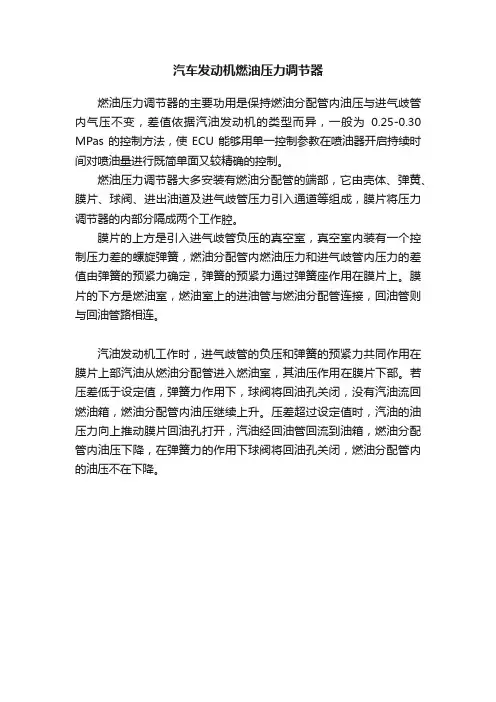

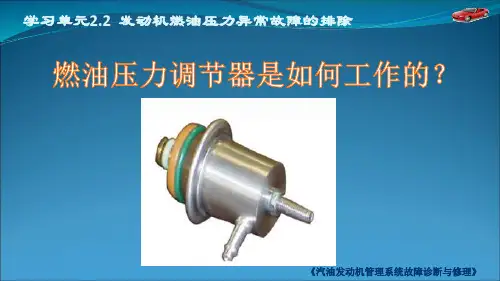

汽车发动机燃油压力调节器

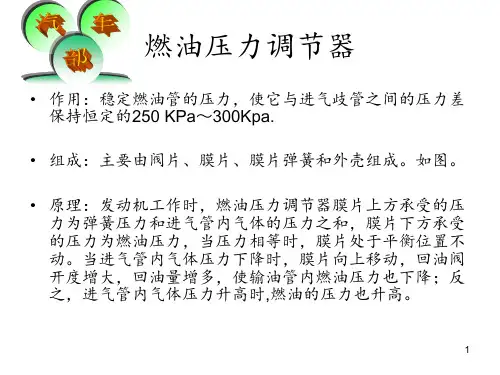

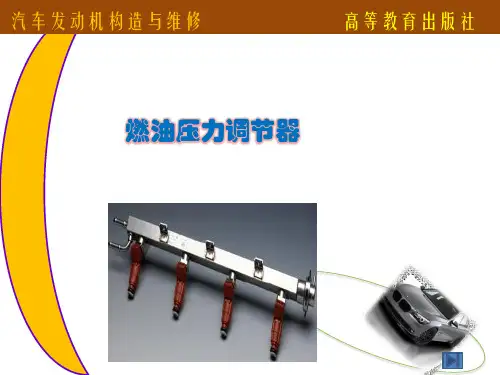

燃油压力调节器的主要功用是保持燃油分配管内油压与进气歧管内气压不变，差值依据汽油发动机的类型而异，一般为0.25-0.30 MPas的控制方法，使ECU能够用单一控制参教在喷油器开启持续时间对喷油量进行既简单面又较精确的控制。

燃油压力调节器大多安装有燃油分配管的端部，它由壳体、弹黄、膜片、球阀、进出油道及进气歧管压力引入通道等组成，膜片将压力调节器的内部分隔成两个工作腔。

膜片的上方是引入进气歧管负压的真空室，真空室内装有一个控制压力差的螺旋弹簧，燃油分配管内燃油压力和进气歧管内压力的差值由弹簧的预紧力确定，弹簧的预紧力通过弹簧座作用在膜片上。

膜片的下方是燃油室，燃油室上的进油管与燃油分配管连接，回油管则与回油管路相连。

汽油发动机工作时，进气歧管的负压和弹簧的预紧力共同作用在膜片上部汽油从燃油分配管进入燃油室，其油压作用在膜片下部。

若压差低于设定值，弹簧力作用下，球阀将回油孔关闭，没有汽油流回燃油箱，燃油分配管内油压继续上升。

压差超过设定值时，汽油的油压力向上推动膜片回油孔打开，汽油经回油管回流到油箱，燃油分配管内油压下降，在弹簧力的作用下球阀将回油孔关闭，燃油分配管内的油压不在下降。

简述燃油压力调节器的作用、调节原理和检验方法
摘要：
一、燃油压力调节器的作用
二、燃油压力调节器的调节原理
三、燃油压力调节器的检验方法
正文：
燃油压力调节器是汽车燃油系统中不可或缺的部件，它的作用、调节原理以及检验方法如下：
一、燃油压力调节器的作用
1.确保燃油供应的稳定性：在发动机工作过程中，燃油压力调节器能够保持燃油系统内的压力稳定，确保燃油泵、喷油器等部件的正常工作。

2.适应不同负荷和转速下的燃油需求：燃油压力调节器可以根据发动机的负荷和转速变化，自动调整燃油压力，满足发动机在不同工况下的燃油需求。

二、燃油压力调节器的调节原理
1.感应式调节：燃油压力调节器内部装有感应线圈，当发动机负荷变化时，感应线圈产生电压信号，驱动调节阀动作，从而调整燃油压力。

2.弹簧负载式调节：燃油压力调节器内部设有弹簧，根据发动机负荷变化，弹簧作用力改变，使调节阀移动，进而调节燃油压力。

三、燃油压力调节器的检验方法
1.外观检查：检查燃油压力调节器的外壳、连接管路等部件是否完好，无破损、漏油等现象。

2.电阻检查：使用万用表测量燃油压力调节器感应线圈的电阻值，与标准值进行对比，判断其好坏。

3.压力测试：将燃油压力调节器与压力表连接，测试其在不同负荷和转速下的燃油压力调节性能，判断其是否正常工作。

4.动态检验：在发动机运行过程中，观察燃油压力调节器的工作状态，检查其是否能适应发动机负荷和转速的变化，保持燃油压力稳定。

通过以上介绍，我们对燃油压力调节器的作用、调节原理和检验方法有了更深入的了解。

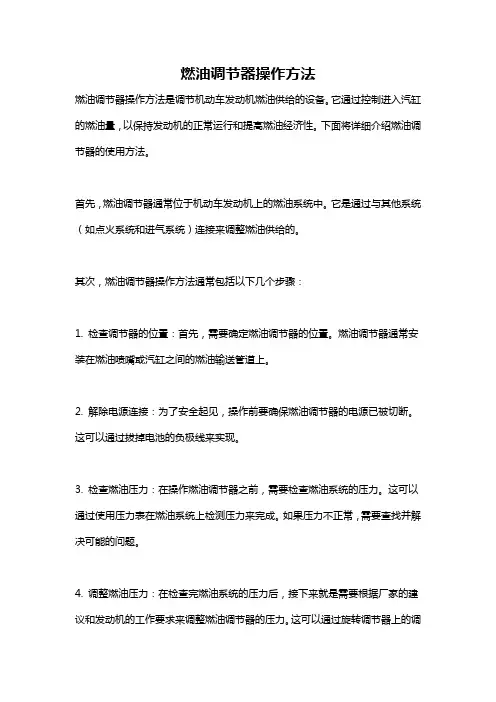

燃油调节器操作方法燃油调节器操作方法是调节机动车发动机燃油供给的设备。

它通过控制进入汽缸的燃油量，以保持发动机的正常运行和提高燃油经济性。

下面将详细介绍燃油调节器的使用方法。

首先，燃油调节器通常位于机动车发动机上的燃油系统中。

它是通过与其他系统（如点火系统和进气系统）连接来调整燃油供给的。

其次，燃油调节器操作方法通常包括以下几个步骤：1. 检查调节器的位置：首先，需要确定燃油调节器的位置。

燃油调节器通常安装在燃油喷嘴或汽缸之间的燃油输送管道上。

2. 解除电源连接：为了安全起见，操作前要确保燃油调节器的电源已被切断。

这可以通过拔掉电池的负极线来实现。

3. 检查燃油压力：在操作燃油调节器之前，需要检查燃油系统的压力。

这可以通过使用压力表在燃油系统上检测压力来完成。

如果压力不正常，需要查找并解决可能的问题。

4. 调整燃油压力：在检查完燃油系统的压力后，接下来就是需要根据厂家的建议和发动机的工作要求来调整燃油调节器的压力。

这可以通过旋转调节器上的调节螺钉来实现。

根据需要，将燃油压力调整为合适的水平。

5. 连接油管：在调整完燃油压力后，需要重新连接燃油供给管路。

确保连接紧固，并且没有漏油的迹象。

6. 重新连接电源：当一切都准备好后，需要重新将电源连接到燃油调节器上。

再次检查全部连接，并确保电源线连接正常。

7. 启动发动机：完成以上步骤后，可以重新启动发动机。

启动后，需要观察发动机的工作状态，确保燃油供给正常，没有异常震动或其他问题。

8. 测试行驶：发动机启动后，可以进行简短的行驶测试。

检查车辆的加速性能和稳定性，确保燃油调节器的调整没有影响整体性能。

注意事项：- 在操作燃油调节器时，需要小心防止燃油泄漏。

如果发现任何漏油迹象，需要立即停止操作，并检查和修复问题。

- 操作燃油调节器时，应遵循制造商的建议和指导，以确保安全和正确的操作。

- 如果不了解操作燃油调节器的方法，最好请专业技师或经验丰富的人员来完成相关操作。

图1：燃油压力调节器位置图学生观察到的现象：
图4：燃油压力调节器结构剖面图及实物图
图
燃油总管中燃油压力与进气歧管压
力差差值恒定，保持不变图7：燃油压力调节器工作原理
图8 燃油压力调节器不同工作状态下示意图
如图8所示，怠速时进气歧管的真空度大，薄膜开度较大，燃油总管中的油压值较小，燃油总管中的油压与进气歧管的压力差值为300KPa。

中负荷时进、大负荷时真空度小、薄膜开度较小，燃油总管内油压成阶梯状变化，燃油总管中的油压与进气歧管的压力差值仍然保持300KPa的差值。

通过学生根据表格及图的粗略观赛与分析，回答燃油压力与喷射环境之间的压力差值保持恒定，以组为单位，推举代表报告发现成果，教师记录学生的总结。

结论：当系统油压与进气歧管压力差发生变化时，燃油压力调节器应随系统油压与进气歧管压力差的变化作相应的变化，以便保持系统内油压的稳定。

使喷油器喷油量取决于喷油器的开启时间。

保证ECU能够精确控制喷油量。

四、实操验证──完成理论与实践的有机结合（共计15分钟）
只有通过学生亲自操作验证的这个过程，才能将知识真正的掌握到手，在班里挑选2-3个动手能力强的学生进行操作。

教师用课件显示汽车维护与故障排除，因课时需要，油压表已事先安装好，只进行运转时动态燃油压力的测量等几个简单的操作步骤)。

实验时要求学生注意观察和记录油压表数值的变化。

简述燃油压力调节器的结构及工作原理
燃油压力调节器是一种用于控制燃油压力的装置，它的作用是使发动
机在不同负荷和转速工况下保持适当的燃油压力。

在本文中，将分步
骤介绍燃油压力调节器的结构和工作原理。

第一步：结构
燃油压力调节器由以下部分组成：
1. 压力调节阀: 这是调节器的主要部分，它通过控制燃油回收管路内
的压力来实现对燃油压力的调节。

2. 弹簧: 弹簧会根据压力变化而收缩或放松，从而调节调节阀的位置。

3. 依据杆: 依据杆是连接调节阀和弹簧的一个部件，它会传递弹簧的
弹性变化来调节调节阀的位置。

4. 进气口: 进气口是燃油压力调节器上的一个开口，用于调节器内部
的气体进入和排出。

第二步：工作原理
燃油压力调节器工作的基本原理是，通过控制调节阀的位置来调节燃
油压力。

当燃油进入调节器时，它会通过进气口进入调节器的内部。

此时，调节器内部的压力会迅速升高，同时弹簧会收缩并将调节阀向
下按压，从而让燃油从压力调节器出口流出。

这样，燃油的压力就被
调节到了一个合适的值。

如果燃油压力过高，弹簧就会适当地松弛，以便调节阀可以向上移动
并减少燃油流量。

当燃油压力下降时，弹簧会收缩并将调节阀向下按压，从而增加燃油流量并使压力升高。

总之，燃油压力调节器可以适当地调节燃油流量和燃油压力，以适应不同的驾驶情况和工况。

它是现代内燃机的一个重要组成部分，并且很大程度上保证了发动机的正常运转。

教学过程略有下降。

符合我国能源供给实际和大众消费水平，有利于缓解能源紧张状况，保护环境，对于落实国家能源发展战略，加快建设资源节约型、环境友好型社会，具有重要意义，还能减少CO2等温室气体的排放实现承诺的减排目标，体现负责任大国的形象。

只有精确控制喷油量，才能保证燃烧完全，不造成污染。

影响喷油量的因素较多，电喷发动机在设计上就不断地解决这些问题。

其中，在燃油系统的结构上，电动燃油泵取代了传统化油器式发动机的机械燃油泵。

与之相适应，整个燃油系统的压力值有严格的油压标准，这是靠本次课要学习的燃油压力调节器来实现的。

（通过对发动机发展过程的学习，使学生深刻体会到环保、节能、减少温室气体排放在人类生活中的重要意义。

提高学生环保意识，同时使学生了解本课程学习的重要目的及意义从而增强对本节课学习的兴趣。

）指出电喷发动机燃油供给系统中燃油压力调节器的位置，要求先学生重点观察压力调节器的在发动机台架上的位置、外形结构（图1），然后教师进行燃油压力的检测演示实验（图2），学生注意观察油压表的变化。

图1：燃油压力调节器位置图图2:燃油系统检测安装图学生观察到的现象：（1）发动机启动后，怠速运转，油压稳定在一定值。

（2）发动机工作时，加大油门和拔下接进气歧管的真空管，油压都升高。

提问1：在燃油系统里，实现燃油压力调节作用的元件是哪个，燃油压力大小有规定吗？其变化受什么因素的影响？学生分组讨论，教师给以适当提示，鼓励学生大胆猜测“燃油压力变化究竟受哪些因素影响？”（培养学生理论联系实际的能力，通过客观现象的观察，进行理论猜想，为日后维修过程中通过故障现象，从理论及现实上找到故障问题所在，向学生指出指出科学猜想是研究自然科学的一种广泛应用的思想方法，它不是无根据的幻想，是有客观根据的。

）教学过程猜想是否正确，要靠实验检验。

被实验肯定的猜想，就是实验规律；被实验否定的猜想，应该找寻原因，如果实验没有问题，就应该放弃，重新提出新的猜想，再用实验来检验。

简述燃油压力调节器工作过程燃油压力调节器是发动机燃油系统中的一个重要组成部分，其主要作用是控制燃油供给系统的压力，并确保燃油供给系统的稳定性和安全性。

本文将从燃油压力调节器的工作原理、结构组成、工作过程及维护保养等方面进行详细阐述。

一、燃油压力调节器的工作原理燃油压力调节器的工作原理基于以下两个基本原理：1.脉冲宽度调制（PWM）原理：通过控制燃油喷射器的工作时间和停止时间来控制燃油的供给量。

当压力调节器检测到燃油压力过高时，会通过发动机控制单元（ECU）发送PWM信号给喷射器，控制其工作时间，从而减少燃油的供给量。

2.负反馈原理：压力调节器通过压力感应器检测燃油系统的压力，并将检测到的压力信号反馈给ECU。

当ECU接收到反馈信号后，根据预设的压力值进行计算，并根据计算结果调整PWM信号的输出，以控制喷射器的工作时间，从而实现燃油供给的调节。

二、燃油压力调节器的结构组成燃油压力调节器通常由以下几个主要部分构成：1.金属外壳：用于保护调节器内部的元器件，同时也具有导热和防腐蚀的作用。

2.弹簧阀芯：位于压力调节器的内部，用于控制燃油的进出。

当燃油压力过高时，弹簧会通过压力感应器将过多的燃油排出，从而降低压力。

3.压力感应器：用于感知燃油系统的压力并将压力信号反馈给ECU，以便ECU进行相应的调节。

4.气压室：用于稳定燃油压力并减少喷射器的工作震动。

5.出口管：用于将调节后的燃油送往发动机燃烧室或燃油油箱。

三、燃油压力调节器的工作过程1.当发动机启动时，燃油泵开始工作，并将燃油输送到燃油调节器。

2.燃油压力调节器通过压力感应器检测燃油系统的压力，并将压力信号发送给ECU。

3. ECU根据预设的压力值进行计算，并调整PWM信号的输出。

PWM 信号通过导线传输给喷射器。

4.喷射器根据PWM信号控制喷油器的开闭时间，以控制燃油的喷射量。

当ECU调节PWM信号，喷油时间缩短，喷油量减少，从而降低燃油供给系统的压力。
