光纤机械连接器

光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。

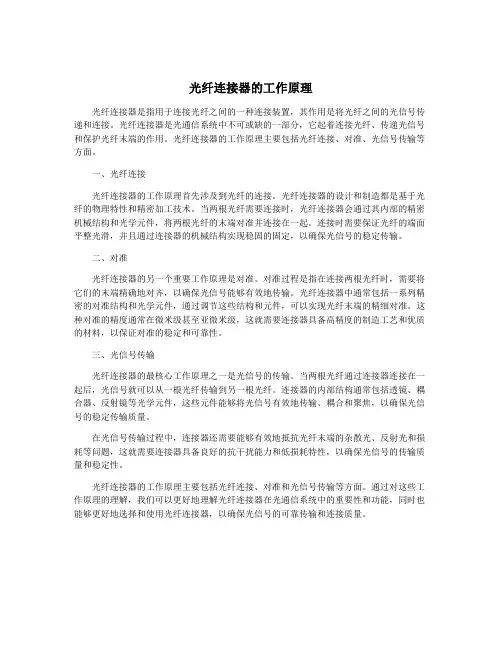

光纤连接器的工作原理光纤连接器是指用于连接光纤之间的一种连接装置，其作用是将光纤之间的光信号传递和连接。

光纤连接器是光通信系统中不可或缺的一部分，它起着连接光纤、传递光信号和保护光纤末端的作用。

光纤连接器的工作原理主要包括光纤连接、对准、光信号传输等方面。

一、光纤连接光纤连接器的工作原理首先涉及到光纤的连接。

光纤连接器的设计和制造都是基于光纤的物理特性和精密加工技术。

当两根光纤需要连接时，光纤连接器会通过其内部的精密机械结构和光学元件，将两根光纤的末端对准并连接在一起。

连接时需要保证光纤的端面平整光滑，并且通过连接器的机械结构实现稳固的固定，以确保光信号的稳定传输。

二、对准光纤连接器的另一个重要工作原理是对准。

对准过程是指在连接两根光纤时，需要将它们的末端精确地对齐，以确保光信号能够有效地传输。

光纤连接器中通常包括一系列精密的对准结构和光学元件，通过调节这些结构和元件，可以实现光纤末端的精细对准。

这种对准的精度通常在微米级甚至亚微米级，这就需要连接器具备高精度的制造工艺和优质的材料，以保证对准的稳定和可靠性。

三、光信号传输光纤连接器的最核心工作原理之一是光信号的传输。

当两根光纤通过连接器连接在一起后，光信号就可以从一根光纤传输到另一根光纤。

连接器的内部结构通常包括透镜、耦合器、反射镜等光学元件，这些元件能够将光信号有效地传输、耦合和聚焦，以确保光信号的稳定传输质量。

在光信号传输过程中，连接器还需要能够有效地抵抗光纤末端的杂散光、反射光和损耗等问题，这就需要连接器具备良好的抗干扰能力和低损耗特性，以确保光信号的传输质量和稳定性。

光纤连接器的工作原理主要包括光纤连接、对准和光信号传输等方面。

通过对这些工作原理的理解，我们可以更好地理解光纤连接器在光通信系统中的重要性和功能，同时也能够更好地选择和使用光纤连接器，以确保光信号的可靠传输和连接质量。

常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件，它是光纤通信传输中的重要组成部分。

光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点，被广泛应用于各种光纤通信和数据传输领域。

常见的光纤连接器主要包括FC（Fiber Connector）、SC（Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）和MTP/MPO（Multi-Fiber Termination Push-On）。

下面将逐一介绍这几种常见的光纤连接器。

首先是FC型连接器，他是一种常用而古老的光纤连接器，起源于1979年，常用于单模光纤应用。

FC连接器通过螺纹锁紧方式连接，具有连接牢固、高维护性、抗震抗振等优点，但安装较为复杂。

接下来是SC型连接器，他是一种常见且普遍使用的光纤连接器，通常用于多模光纤和单模光纤的连接。

SC连接器与FC连接器相似，但采用了插板式连接方式，连接方便快捷。

SC连接器具有容易掌握安装技巧、容易进行维护等特点，广泛应用于局域网、数据中心和广域网等领域。

ST型连接器是一种主要用于多模光纤系统的光纤连接器，它与FC连接器类似，也是采用螺纹连接方式。

ST连接器具有结构简单、连接牢固等优点，常用于局域网、电视信号传输等。

LC型连接器是一种小型光纤连接器，常用于高密度应用和数据中心。

LC连接器采用了夹持式连接方式，连接简便且可靠。

LC连接器在数据传输中具有低插入损耗、高反射损耗等优点，广泛应用于高速传输和高密度光纤设备。

MTP/MPO型连接器是一种多纤维光纤连接器，用于高密度连接需求。

MTP/MPO连接器采用了一种特殊的插拔设计，可以同时插接多个纤芯，为大规模的高速数据传输提供了便利。

MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。

总结起来，常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。

光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。

1.套管结构这种连接器由插针和套筒组成。

插针为一精密套管，光纤固定在插针里面。

套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。

其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。

由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。

FC，SC等型号的连接器均采用这种结构。

2.双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型，精度和一致性都很好。

这种结构由AT&T创赢和采用。

3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。

4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。

钢球开有一个通孔，通7L的内径比插针的外径大。

当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。

fH零件形状复杂，加工调整难度大。

目前只有法国采用这种结构。

5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。

其优点是降低了对机械加工的精度要求，使耦合更容易实现。

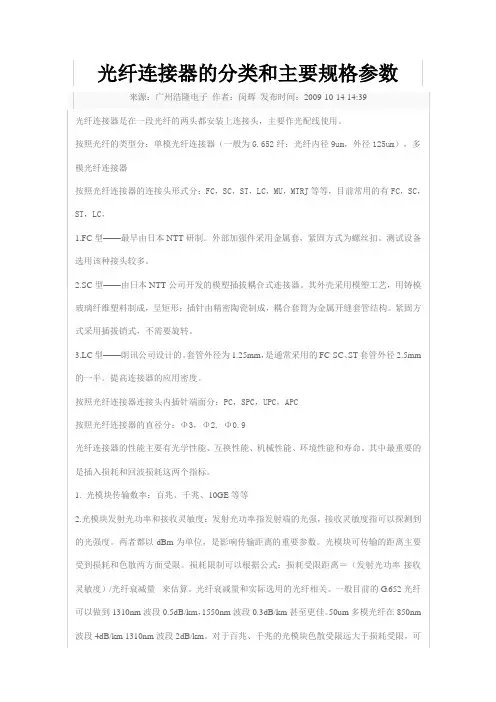

光纤连接器的类型
光纤连接器的类型
1、FC型
这种连接器最早是由日本NTT研制。

FC是缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对改类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

2、LC型
LC型连接器是着名的Bell研究所研究开发出来的，采用操作简单方便的模块化插孔（RJ）门锁机理职称。

其所采用的插针和套筒的尺寸是普通的SC、FC等所用尺寸的一半，为1.25mm。

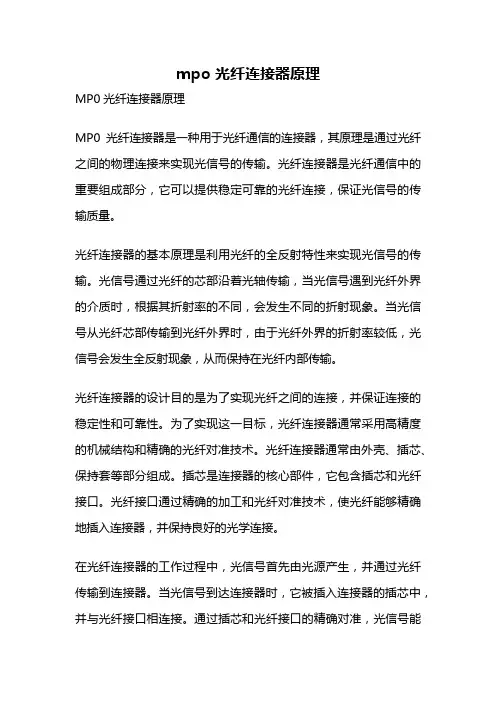

mpo 光纤连接器原理MP0光纤连接器原理MP0光纤连接器是一种用于光纤通信的连接器，其原理是通过光纤之间的物理连接来实现光信号的传输。

光纤连接器是光纤通信中的重要组成部分，它可以提供稳定可靠的光纤连接，保证光信号的传输质量。

光纤连接器的基本原理是利用光纤的全反射特性来实现光信号的传输。

光信号通过光纤的芯部沿着光轴传输，当光信号遇到光纤外界的介质时，根据其折射率的不同，会发生不同的折射现象。

当光信号从光纤芯部传输到光纤外界时，由于光纤外界的折射率较低，光信号会发生全反射现象，从而保持在光纤内部传输。

光纤连接器的设计目的是为了实现光纤之间的连接，并保证连接的稳定性和可靠性。

为了实现这一目标，光纤连接器通常采用高精度的机械结构和精确的光纤对准技术。

光纤连接器通常由外壳、插芯、保持套等部分组成。

插芯是连接器的核心部件，它包含插芯和光纤接口。

光纤接口通过精确的加工和光纤对准技术，使光纤能够精确地插入连接器，并保持良好的光学连接。

在光纤连接器的工作过程中，光信号首先由光源产生，并通过光纤传输到连接器。

当光信号到达连接器时，它被插入连接器的插芯中，并与光纤接口相连接。

通过插芯和光纤接口的精确对准，光信号能够在光纤连接器中保持良好的传输质量。

当光信号通过连接器传输到目标设备时，它会被接收器接收并解码，最终完成光信号的传输过程。

为了保证光纤连接器的性能和可靠性，光纤连接器的制造和安装过程需要严格控制。

首先，连接器的制造需要采用高精度的加工和检测设备，以确保连接器的尺寸和表面质量符合要求。

其次，连接器的安装需要进行精密的光纤对准和接头固定，以保证连接器与光纤之间的光学连接质量。

最后，连接器的使用和维护需要注意避免外界污染和机械损伤，保证连接器的长期稳定性和可靠性。

MP0光纤连接器是一种通过光纤之间的物理连接来实现光信号传输的连接器。

它利用光纤的全反射特性和精确的光纤对准技术，实现了稳定可靠的光纤连接。

在光纤通信中，光纤连接器起着重要的作用，它能够提供优质的光学连接，保证光信号的传输质量。

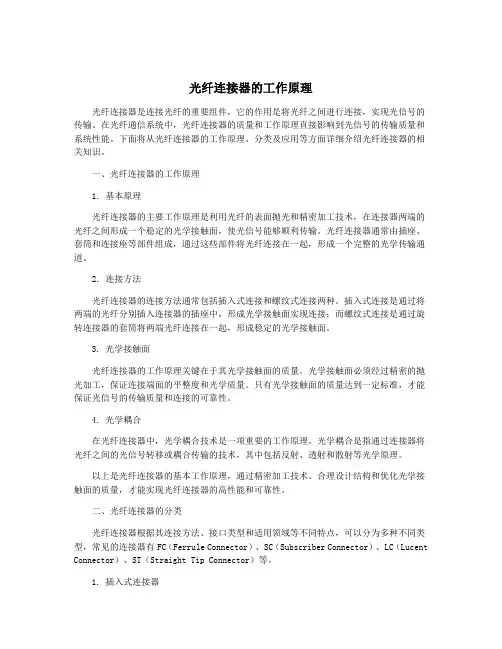

光纤连接器的工作原理光纤连接器是连接光纤的重要组件，它的作用是将光纤之间进行连接，实现光信号的传输。

在光纤通信系统中，光纤连接器的质量和工作原理直接影响到光信号的传输质量和系统性能。

下面将从光纤连接器的工作原理、分类及应用等方面详细介绍光纤连接器的相关知识。

一、光纤连接器的工作原理1. 基本原理光纤连接器的主要工作原理是利用光纤的表面抛光和精密加工技术，在连接器两端的光纤之间形成一个稳定的光学接触面，使光信号能够顺利传输。

光纤连接器通常由插座、套筒和连接座等部件组成，通过这些部件将光纤连接在一起，形成一个完整的光学传输通道。

2. 连接方法光纤连接器的连接方法通常包括插入式连接和螺纹式连接两种。

插入式连接是通过将两端的光纤分别插入连接器的插座中，形成光学接触面实现连接；而螺纹式连接是通过旋转连接器的套筒将两端光纤连接在一起，形成稳定的光学接触面。

3. 光学接触面光纤连接器的工作原理关键在于其光学接触面的质量。

光学接触面必须经过精密的抛光加工，保证连接端面的平整度和光学质量。

只有光学接触面的质量达到一定标准，才能保证光信号的传输质量和连接的可靠性。

4. 光学耦合在光纤连接器中，光学耦合技术是一项重要的工作原理。

光学耦合是指通过连接器将光纤之间的光信号转移或耦合传输的技术，其中包括反射、透射和散射等光学原理。

以上是光纤连接器的基本工作原理，通过精密加工技术、合理设计结构和优化光学接触面的质量，才能实现光纤连接器的高性能和可靠性。

二、光纤连接器的分类光纤连接器根据其连接方法、接口类型和适用领域等不同特点，可以分为多种不同类型，常见的连接器有FC（Ferrule Connector）、SC（Subscriber Connector）、LC（Lucent Connector）、ST（Straight Tip Connector）等。

1. 插入式连接器插入式连接器是最常见的一种光纤连接器，其特点是插拔方便、连接稳定、传输性能优异。

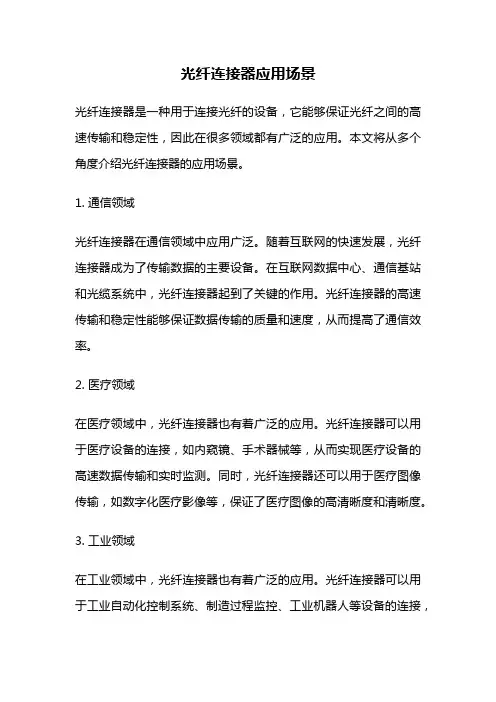

光纤连接器应用场景光纤连接器是一种用于连接光纤的设备，它能够保证光纤之间的高速传输和稳定性，因此在很多领域都有广泛的应用。

本文将从多个角度介绍光纤连接器的应用场景。

1. 通信领域光纤连接器在通信领域中应用广泛。

随着互联网的快速发展，光纤连接器成为了传输数据的主要设备。

在互联网数据中心、通信基站和光缆系统中，光纤连接器起到了关键的作用。

光纤连接器的高速传输和稳定性能够保证数据传输的质量和速度，从而提高了通信效率。

2. 医疗领域在医疗领域中，光纤连接器也有着广泛的应用。

光纤连接器可以用于医疗设备的连接，如内窥镜、手术器械等，从而实现医疗设备的高速数据传输和实时监测。

同时，光纤连接器还可以用于医疗图像传输，如数字化医疗影像等，保证了医疗图像的高清晰度和清晰度。

3. 工业领域在工业领域中，光纤连接器也有着广泛的应用。

光纤连接器可以用于工业自动化控制系统、制造过程监控、工业机器人等设备的连接，保证了工业设备的高效稳定运行，提高了生产效率和产品质量。

4. 航空航天领域在航空航天领域中，光纤连接器也被广泛应用。

光纤连接器可以用于飞机、卫星等设备中，保证了设备的高速稳定传输和数据传输质量。

同时，光纤连接器还可以用于航空航天领域中的通信系统，如卫星通信等，保证了通信系统的高速稳定传输和通信质量。

5. 家庭领域在家庭领域中，光纤连接器也有着广泛的应用。

随着家庭网络的快速发展，光纤连接器成为了家庭网络的主要设备。

光纤连接器可以用于家庭宽带网络、智能家居等设备的连接，保证了家庭网络的高速稳定传输和数据传输质量。

同时，光纤连接器还可以用于家庭娱乐系统的连接，如高清电视、音响等设备，保证了娱乐系统的高清晰度和清晰度。

光纤连接器在很多领域都有着广泛的应用。

其高速传输和稳定性能够保证数据传输的质量和速度，从而提高了各个领域的效率和质量。

随着技术的不断发展，光纤连接器的应用场景也将不断扩大，为各个领域带来更多的便利和创新。

1．光纤接头各种符号的定义：1）FC：常见的圆形，带螺纹光纤接头2）ST：卡接时式圆形光纤接头3）SC：方形光纤接头4）PC：微凸球面研磨抛光5）APC：呈 8 度角并作微凸球面研磨抛光2．常见光纤连接器：1）FC/FC： 前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后一个FC 表明接头的对接方式为平面对接。

光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗较为困难。

2）FC/PC:前一个FC 是Ferrule Connector 的缩写。

PC 是PhysicalConnection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。

如图：3）SC/PC：其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸和 FC型完全相同， 其中插针的端面多采用 PC 或 APC 型研磨方式；紧固方式是采用插拔销闩式， 不需旋转。

此类连接器插拔操作方便，插入损耗波动小，抗压强度较高，安装密 度高。

如：4）ST/PC：ST 型光纤跳线由两个高精度金属连接器和光缆组成。

连接器外部件为 精密金属件，包含推拉旋转式卡口卡紧机构。

此类连接器插拔操作方便，插入损 耗波动小，抗压强度较高。

如：5）FC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等 方式。

APC 光纤跳线即斜 8 度;研磨用插芯（（Angled PC Optical Connectors）这 是精工技研发明的插芯形状，被认定为世界标准。

可以配上 FC、SC、LC 等等 外部件。

相比较 UPC或 PC 型，有较低的插入损耗和高的回波损耗。

如：6）LC/PC：LC 型连接器是著名 Bell（贝尔）研究所研究开发出来的，采用操作方 便的模块化插孔（RJ）闩锁机理制成。

如：7）SC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等 方式。

光纤快速连接器技术规书概述本技术规书中规定的产品应满足ITU-T,IEC等相关国际标准的要求，也将满足GB/T 16529.4-1997 光纤光缆机械式接头、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的相关规定。

结合我省目前使用的实际情况，特制定本光纤快速连接器技术规书，投标人须按本技术规书要求进行生产、交付产品，招标人根据本技术规书验收光纤快速连接器产品。

产品分类光纤快速连接器：一种高性能、使用简便的机械光纤连接器。

可广泛地运用在将皮线入户光缆快速端接和互连的场合。

具备与标准SC连接器同等的接续性能，可直接与标准SC法兰相连。

主要技术要求1.1参考标准的要求GB/T 16529.4-1997 光纤光缆机械式接头1.2器件规格尺寸SC型机械接续连接插头总长度（含尾套长度）≤60mm1.3外观形状完整，外观应平滑、洁净、无毛刺、气泡、伤痕和裂纹，一致性好，各零部件组合应平整，插头与对应的适配器插入和拔出应平顺、轻松。

涂覆层表面应光洁，色泽均匀，无流挂，无露底；金属件无毛刺、锈蚀。

1.4适用接续的光缆皮线入户光缆（3mm*2mm，宽*高）；光纤包层直径为：125µm1.5光学性能1.5.1光学性能指标插入损耗：小于0.5 dB （与标准SC连接器耦合），在1,310 nm & 1,550 nm回波损耗：小于-40 dB，（室温23℃）1.5.2 性能的现场验证厂方应能提供简便易行的现场测试方法，用于测试现场制作的光纤机械接续连接头的光学性能指标，以便于及时获知连接插头的性能优劣。

1.5.3 各种机械和环境试验后允许的插入损耗及回波损耗变化量各种机械和环境试验后允许的插入损耗及回波损耗变化量如下表：单位：dB1.6光纤快速连接器连接可靠性500次插拔，每10次清洁瓷芯，测试前、后、测试中的损耗增加最大0.2dB；1.7机械性能抗拉强度要大于19.6牛顿1.8材料1.8.1 SC型连接器SC型单芯机械接续连接插头部分应符合SC光纤活动连接器的技术规要求。

光纤连接方法1. 概述光纤连接方法是指在光纤通信系统中，用于连接光纤与光纤之间、光纤与光源（光发射器和光接收器）之间的方法。

准确、可靠的连接是保证光通信系统正常运行的重要基础。

2. 光纤连接的基本原理光纤连接的基本原理是将两根或多根光纤的端面对齐，通过精确的位置控制和光纤端面的贴合来实现光信号的传输。

光纤连接主要包括机械连接和熔接两种方法。

2.1 机械连接机械连接是通过光纤连接器将两根光纤的端面对齐，然后利用连接器的机械结构夹持连接光纤，以实现光信号的传输。

2.1.1 光纤连接器的种类光纤连接器按照接插方式可分为直插式连接器和内螺纹连接器等，按照连接头形式可分为FC型、SC型、LC型等。

2.1.2 光纤连接的步骤机械连接主要包括以下几个步骤： 1. 打磨光纤端面：使用打磨机进行光纤端面的精细打磨，以去除污染物和不规则表面。

2. 清洁端面：使用无纺布擦拭光纤端面，确保表面洁净。

3. 端面对齐：将两根光纤的端面对齐，采用显微镜等工具进行观察和调整。

4. 连接器固定：将连接器插入光纤连接板等连接设备中，并进行固定，保证连接的牢固。

5. 检测连接质量：使用光功率计、OTDR等仪器对连接进行质量检测，确保传输质量达到要求。

2.2 熔接熔接是通过熔化光纤的端面并使其贴合在一起，形成连续的光路径，以实现光信号的传输。

2.2.1 光纤熔接机的工作原理光纤熔接机的工作原理是通过放电加热熔化光纤的端面，并运用精确的距离控制使两根光纤的端面贴合在一起。

2.2.2 光纤熔接的步骤熔接主要包括以下几个步骤： 1. 打磨光纤端面：同机械连接中的步骤1。

2. 清洁端面：同机械连接中的步骤2。

3. 打火和对齐：将两根光纤的端面对齐，然后使用熔接机自动打火，使光纤端面开始熔化。

4. 熔接和拉伸：在打火后，光纤熔化部分会自动连接在一起，并由熔接机拉伸，使光纤拉伸成细丝。

5. 检测连接质量：同机械连接中的步骤5。

3. 光纤连接的注意事项在进行光纤连接时，需要注意以下几个方面：3.1 端面的质量光纤端面的质量直接影响到连接的信号质量。

fa光纤接器基础知识
FA光纤连接器是一种快速连接的光纤连接器，用于光纤通信网络中的连接和配线。

以下是FA光纤连接器的一些基础知识：
定义：FA光纤连接器是一种快速连接的光纤连接器，也称为预装配光纤连接器或预端接光纤连接器。

它采用预先装配好的插芯和适配器，可以直接插拔，无需使用工具或进行繁琐的研磨和清洁。

结构：FA光纤连接器通常由插芯、适配器、外壳和夹紧机构等部分组成。

插芯是光纤连接器的核心部件，它包含光纤纤芯、陶瓷套管和金属套管等部分，用于实现光纤的精确对准和固定。

适配器是连接器的接口部分，用于与另一个连接器对接。

外壳和夹紧机构用于保护和固定插芯和适配器。

类型：FA光纤连接器有多种类型，常见的包括FC型、SC型、LC型、ST型等。

不同类型的连接器具有不同的插芯和适配器结构，适用于不同的应用场景。

性能：FA光纤连接器的性能主要包括插入损耗、重复性、互换性、机械耐久性和环境适应性等方面。

插入损耗越小越好，重复性和互换性要求高，机械耐久性和环境适应性要好。

应用：FA光纤连接器广泛应用于光纤通信网络中的配线架、交换机、路由器等设备的光纤连接和配线。

它也可以用于光纤跳线、光缆分支等场合，方便快速地连接和扩展光纤网络。

维护：FA光纤连接器的维护主要包括清洁和检查。

定期清洁连接器可以避免灰尘和污垢对性能的影响，检查是否有损坏或松动现象，及时更换损坏的部件。

以上是FA光纤连接器的一些基础知识，了解这些基础知识有助于更好地使用和维护FA光纤连接器，保障光纤通信网络的正常运行。
