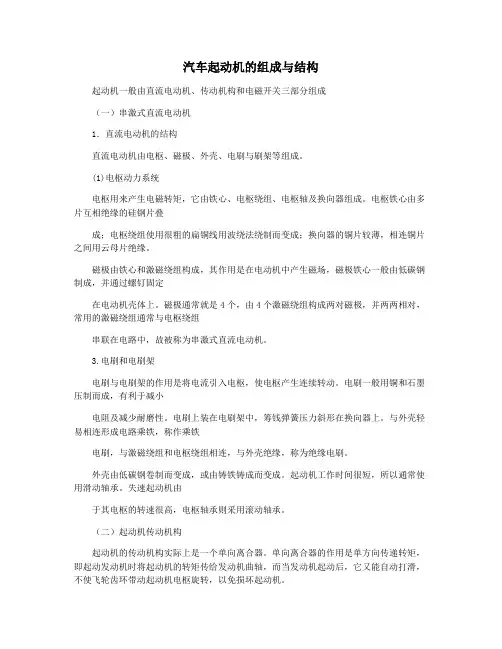

汽车起动机的组成与结构起动机一般由直流电动机、传动机构和电磁开关三部分组成（一）串激式直流电动机1．直流电动机的结构直流电动机由电枢、磁极、外壳、电刷与刷架等组成。
(1)电枢动力系统电枢用来产生电磁转矩，它由铁心、电枢绕组、电枢轴及换向器组成。
电枢铁心由多片互相绝缘的硅钢片叠成；电枢绕组使用很粗的扁铜线用波绕法绕制而变成；换向器的铜片较薄，相连铜片之间用云母片绝缘。
磁极由铁心和激磁绕组构成，其作用是在电动机中产生磁场，磁极铁心一般由低碳钢制成，并通过螺钉固定在电动机壳体上。
磁极通常就是4个，由4个激磁绕组构成两对磁极，并两两相对，常用的激磁绕组通常与电枢绕组串联在电路中，故被称为串激式直流电动机。
3.电刷和电刷架电刷与电刷架的作用是将电流引入电枢，使电枢产生连续转动。
电刷一般用铜和石墨压制而成，有利于减小电阻及减少耐磨性。
电刷上装在电刷架中，筹钱弹簧压力斜形在换向器上。
与外壳轻易相连形成电路乘铁，称作乘铁电刷，与激磁绕组和电枢绕组相连，与外壳绝缘，称为绝缘电刷。
外壳由低碳钢卷制而变成，或由铸铁铸成而变成。
起动机工作时间很短，所以通常使用滑动轴承。
失速起动机由于其电枢的转速很高，电枢轴承则采用滚动轴承。
（二）起动机传动机构起动机的传动机构实际上是一个单向离合器。
单向离合器的作用是单方向传递转矩，即起动发动机时将起动机的转矩传给发动机曲轴，而当发动机起动后，它又能自动打滑，不使飞轮齿环带动起动机电枢旋转，以免损坏起动机。
单向离合器存有滚柱式，摩擦片式、弹簧式、棘轮式等相同型式。
其中，摩擦片式的单向离合器多用作大功率再生制动（三）电磁操纵机构起动机电磁压低机构主要由迎合线圈、维持线圈、驱动杠杆、再生制动控制器碰触片等共同组成。
汽车起动机的结构与工作原理前言在工作过程中就曾接触到汽车起动机，了解车辆对发动机起动机的工作要求，但是对汽车起动机的结构和工作原理并不清楚，借谭老师布置作业的这个机会，最近比较系统的查阅了汽车起动机的相关课件和参考书，了解了汽车起动机的结构及工作原理。
汽车起动机由直流电机、传动装置和控制装置组成，直流电机没有特殊之处，比较容易理解，传动装置和控制装置结构较为特殊，本文重点整理了所查阅的汽车起动机的传动装置和控制装置的相关资料。
要使发动机由静止状态过渡到工作状态，必须用外力转动发动机的曲轴，使气缸内吸入（或形成）可燃混合气并燃烧膨胀，工作循环才能自动进行。
汽车发动机常用的起动方式是用电动机作为机械动力，当将电动机轴上的齿轮与发动机飞轮周缘的齿圈啮合时，动力就传到飞轮和曲轴，使之旋转。
电动机本身又用蓄电池作为能源。
目前绝大多数汽车发动机都采用电动机起动。
起动机一般由直流电动机、传动机构、控制装置三部分组成。
图1 起动机1.直流电动机直流电动机在直流电压的作用下，产生旋转力矩。
直流电动机主要由电枢、磁极、电刷、电刷架及壳体等部件组成。
1.1 电枢电枢是直流电动机的转子部分，用来将电能转变为机械能，即在起动机通电时，与磁场相互作用而产生电磁转矩。
1.2 磁极磁极是直流电动机的定子部分，用来产生电动机运转所必须的磁场，它由磁极铁心、安装在铁心上的励磁绕组及机壳组成。
1.3 电刷与电刷架电刷用铜和石墨粉压制而成，一般含铜80％～90％，石墨10％～20％，以减小电刷电阻并增加其耐磨性。
一般起动机电刷个数等于磁极个数，也有的大功率起动机电刷个数等于磁极个数的2倍，以便减小电刷上的电流密度。
2.传动装置普通起动机传动装置中的主要组成部件是单向离合器，单向离合器的作用是起动时将电枢的电磁转矩传递给发动机飞轮，而在发动机起动后，就立即打滑，以防止发动机飞轮带动起动机电枢高速旋转而损坏起动机。
起动机单向离合器常见的有滚柱式、摩擦片式、扭簧式等几种形式。
![汽车启动马达的原理[图片]](https://uimg.taocdn.com/eda28c79915f804d2b16c1b7.webp)
汽车启动马达的原理[图片]第一章起动机发动机需要外力起动,常见的起动方式分1.人力起动,简单不方便,用于农用车2.辅助汽油机起动,常用于大型的柴油机3.电力起动机起动,起动迅速,可重复使用,广泛使用起动机的作用:将蓄电池的电能转化为机械能,驱动发动机飞轮旋转实现发动机的起动.第一节起动机的结构及类型一起动机的构造电力起动机通常由三部分组成直流串励式电动机: 产生转矩,将蓄电池输入的电能转换为机械机传动机构(啮合机构):在发动机起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴。
在发动机起动后,使起动机自动脱开齿圈。
电磁开关：起动机的控制装置，控制电路的通断。
(一) 直流串电动机由电枢、换向器、磁极、电刷、轴承和外壳组成。
1）电枢：电枢轴电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上电枢绕组：采用较粗的矩形裸铜线。
为了防止相互短路，铜线之间用绝缘纸或绝缘漆隔开换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。
换向器：铜片（导体）云母片（绝缘体）云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。
云母片高于铜片：防止电刷粉末落入铜片之间的槽中而造成短路。
2）磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。
3）电刷组件：材料：铜粉：80％增强导电性石墨：20％增加润滑性作用：将电源电压加在与换向器连接的电枢绕组上。
电刷：绝缘电刷，搭铁电刷两种。
4）轴承：轴承要承受冲击性载荷。
应采用青铜石墨轴承或铁基含油轴承。
二、直流串励式电动机的工作原理直流电动机是将电能转化成机械能的设备。
以安培定律为基础，即通电导体在磁场中的电场力作用。
第二节起动机的工作原理汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。
一、电磁开关1.电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。
汽车起动机结构及工作原理一、引言汽车起动机是汽车发动的关键部件之一，负责启动发动机，使其正常运转。
本文将介绍汽车起动机的结构和工作原理。
二、汽车起动机的结构汽车起动机一般由以下几个部件组成：1. 驱动电机：驱动电机是汽车起动机的核心部件，它通过电能转换为机械能，驱动发动机转动。
2. 飞轮：飞轮是连接发动机和起动机的部件，起到传递动力的作用。
3. 齿轮组：齿轮组主要由齿轮和传动装置组成，用于调节起动机的转速和转矩，以适应不同的发动机启动需求。
4. 电磁铁：电磁铁是起动机的开关部件，通过电磁作用将齿轮与发动机的飞轮连接或分离。
三、汽车起动机的工作原理汽车起动机的工作原理可以概括为以下几个步骤：1. 按下启动按钮或转动钥匙：当驾驶员按下启动按钮或转动钥匙时，电路会闭合，电流流经起动机。
2. 电磁铁工作：电流通过电磁铁，产生磁场，吸引起动机的齿轮与发动机的飞轮连接。
3. 驱动电机转动：电磁铁吸引后，驱动电机开始转动，将电能转化为机械能。
4. 发动机启动：驱动电机转动的力量传递给发动机，使发动机开始转动，达到启动的效果。
5. 发动机自主运转：一旦发动机启动成功，起动机会自动脱离发动机的飞轮，发动机自主运转。
四、起动机的特点和应用1. 快速启动：汽车起动机能够在短时间内提供足够的起动转矩，使发动机迅速启动，能够满足快速起动的需求。
2. 适应性强：起动机能够适应不同气温、海拔和环境条件下的启动需求，保证发动机正常启动。
3. 能耗较大：由于起动机需要将电能转换为机械能，因此能耗相对较大。
为了减少能耗，汽车起动机通常只在发动机启动时工作，发动机运行时会自动脱离。
五、总结汽车起动机是汽车发动的重要部件，通过电能转换为机械能，驱动发动机启动。
它的工作原理是通过电磁铁吸引齿轮与发动机飞轮连接，驱动电机转动，将电能转化为机械能，从而启动发动机。
汽车起动机具有快速启动、适应性强等特点，能够满足各种启动需求。
在使用过程中，我们需要注意保养起动机，确保其正常工作，以保证汽车的正常启动和运行。
汽车起动机的组成与作用
汽车起动机主要由以下部件组成：
一、马达：
1. 电机：主要负责产生电能，向马达提供动力。
2. 金属传动轴：结合电机和涡轮增压器，将动力传输给汽车发动机。
二、涡轮增压器：
1. 涡轮叶片：由若干铝叶片组成，转动时带动转子产生吸入空气，发生超压。
2. 燃油泵：将燃料注入燃烧室、向汽车发动机提供燃料。
三、冷却系统：
1. 水泵：将冷却液循环至发动机，以起到温度调节的作用。
2. 散热器：异形的抽气风扇，具有很强的辐射散热能力，将热量快速散开。
四、发动机：
1. 缸体：缸体是汽车发动机的基础，由连接件、缸盖、缸体等部件组成，它的作用是容纳气体。
2. 活塞：活塞是发动机的重要组成部分，由活塞头、活塞环和活塞杆组成，可以循环运动实现发动机排放功能。
汽车起动机的作用：
1. 马达：将电能转化为机械能，发动汽车发动机，使车辆启动。
2. 涡轮增压器：将大量空气压缩，使发动机得到更多的动力，从而提
高发动机的输出功率。
3. 冷却系统：当车辆启动时，冷却系统会将汽车发动机的过热温度降低，保持发动机的正常运行。
4. 发动机：在进气引擎系统的作用下，点火引擎系统可以将燃料和氧
气混合、燃烧，从而将化学能转化为机械能，使汽车发动机持续运转。
汽车起动机的组成与结
构精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
起动机一般由直流电动机、传动机构和电磁开关三部分组成
（一）串激式直流电动机
1．直流电动机的构造
直流电动机由电枢、磁极、外壳、电刷与刷架等组成。
(1)电枢总成
电枢用来产生电磁转矩，它由铁心、电枢绕组、电枢轴及换向器组成。
电枢铁心由多片互相绝缘的硅钢片叠
成；电枢绕组采用很粗的扁铜线用波绕法绕制而成；换向器的铜片较厚，相邻铜片之间用云母片绝缘。
2.磁极
磁极由铁心和激磁绕组构成，其作用是在电动机中产生磁场，磁极铁心一般由低碳钢制成，并通过螺钉固定
在电动机壳体上。
磁极一般是4个，由4个激磁绕组形成两对磁极，并两两相对，常见的激磁绕组一般与电枢绕组
串联在电路中，故被称为串激式直流电动机。
3.电刷和电刷架
电刷与电刷架的作用是将电流引入电枢，使电枢产生连续转动。
电刷一般用铜和石墨压制而成，有利于减小
电阻及增加耐磨性。
电刷装在电刷架中，借弹簧压力紧压在换向器上。
与外壳直接相连构成电路搭铁，称为搭铁
电刷，与激磁绕组和电枢绕组相连，与外壳绝缘，称为绝缘电刷。
4.外壳
外壳由低碳钢卷制而成，或由铸铁铸造而成。
起动机工作时间很短，所以一般采用滑动轴承。
减速起动机由
于其电枢的转速很高，电枢轴承则采用滚动轴承。
（二）起动机传动机构
起动机的传动机构实际上是一个单向离合器。
单向离合器的作用是单方向传递转矩，即起动发动机时将起动机的转矩传给发动机曲轴，而当发动机起动后，它又能自动打滑，不使飞轮齿环带动起动机电枢旋转，以免损坏起动机。
单向离合器有滚柱式，摩擦片式、弹簧式、棘轮式等不同型式。
其中，摩擦片式的单向离合器多用于大功率起动机。
（三）电磁操纵机构
起动机电磁操纵机构主要由吸引线圈、保持线圈、驱动杠杆、起动开关接触片等组成。
