意大利百胜集团公司
修订版B 介绍
用户工具箱
该工具箱包括许可证、USB笔驱动程序、"操作手册"光盘和“系统配置”光盘。
许可证
许可证启用系统的特殊功能，例如剪贴功能。
许可证与系统的序列号链接，因此都是唯一的。
应小心保存许可证。
系统由ESAOTE交付，交付时带有安装的许可证。
MyLab笔驱动程序
本设备装备有专用的USB笔驱动程序。
笔驱动程序可以用作数据的数字支持器。
有关如何使用笔驱动程序，请参阅快速入门手册。
“操作手册” 磁盘
该磁盘以数字格式包括系统的所有手册。
这些手册可以通过系统中设置的语言使用。
操作手册
这些手册涉及了用系统内部名称MyLab标示的MyLab50产品。
操作手册包括三个部分：
●快速入门
本手册描述了如何安装系统并且提供了使用系统的主要指示。
该标志用于指示本手册的本节。
每当该标志出现时，表示可以获得本节中
特定主题的详细信息。
●探头和消耗品
本手册描述了探头及其附件的清洗、消毒和维护程序，还提供了有关能被使用的
消耗品的信息。
该标志用于指示本手册的本节。
每当该标志出现时，表示可以获得本节中
特定主题的详细信息。
●安全和标准
本手册包括了有关病人安全和操作员安全的信息，并且还指出了系统的符合性标
准。
该标志用于指示本手册的本节。
每当该标志出现时，表示可以获得本节中
特定主题的详细信息。

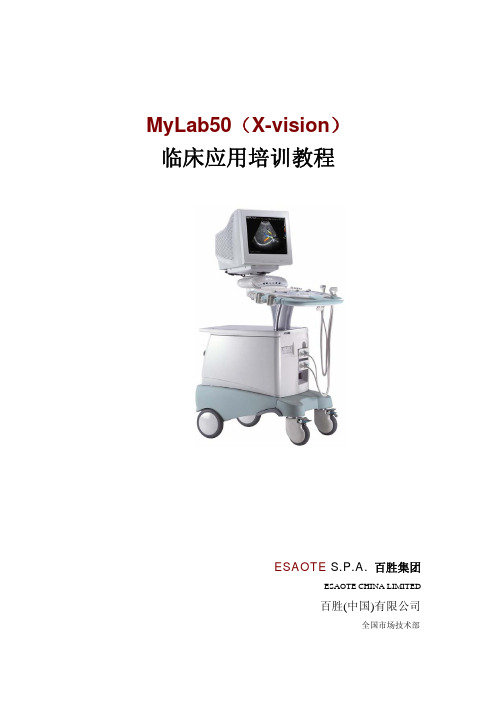

MyLab50（X-vision）临床应用培训教程ESAOTE S.P.A.百胜集团ESAOTE CHINA LIMITED百胜(中国)有限公司全国市场技术部MyLab50(X-vision)超声应用培训大纲序目内容说明一） MyLab50基本知识培训1）MyLab50超声功能介绍见大纲2） MyLab50控制面板简介见大纲3）测量菜单见MyLab50中文操作手册4）超声参数缩语和临床作用见大纲5）彩超图像优化方法一览表见大纲6）数据存储和档案管理见MyLab50中文操作手册二） MyLab50高级功能培训见MyLab50高级操作手册MyLab50(X-vision)·魅力50产品介绍卓而不群的MyLab50·魅力50-百胜高档全身彩色多普勒超声诊断系统功能介绍2005年7月初，世界著名的超声产品制造商-意大利百胜集团（ESAOTES.P.A.）在向全球推出高档便携超声MyLab 30之后，推出了全新MyLab.魅力系列家族中的另一款全身应用的台式彩色多普勒超声诊断系统-MyLab50.魅力50，其全面化的设计理念适合应用于每一个超声诊断室，无论是私人诊所、专科门诊部还是繁忙的综合性医院。
MyLab™魅力系列革新性的超声模块化设计架构，使MyLab50魅力50拥有极其灵活的多样化配置和全面应用的高科技探头群。
各种独特、专业化的测量软件包可以充分满足各种临床应用领域的定量分析需求。
高端的超声平台、领先的超声成像技术以及专业、独特的应用软件包，MyLab50魅力50可以满足任何医生、任何临床检查的最高要求。
作为MyLab™家族的一员，其全新的超声平台架构和最新超声技术的融合，带给现代化超声科最佳的解决方案：¾新一代全身应用的组织谐波成像技术-TEI Pro在多频探头上应用的组织谐波成像技术，使透声条件差、既往超声难于检查的困难病人也变得显示清晰，诊断得心应手。
尤其是高频探头组织谐波技术，极大地减少了超声成像时所产生的噪音，使成像结果变得更加自然逼真，使微血管的诊断检查变得更为清晰。
精品文档咼档彩色多普超声诊断仪参数一、主要技术参数1.1主要技术参数*1.1.1 > 19英寸高分辨、高亮度、无闪烁、彩色超薄液晶逐行扫描监视器，自由臂，可任意旋转抬升，》6英寸触摸控制屏1.1.2 全数字化超声平台，全数字多路波束形成器，可变孔径及动态变迹A/D16bit1.1.3 数字化二维灰阶成像单元及M型显像单元1.1.4 数字化彩色多普勒单元，方向性彩色多普勒能量图1.1.5 数字化频谱多普勒显示及分析技术（包含实时自动包络频谱测量与分析）1.1.6 组织二次谐波成像技术：自然组织谐波成像技术（组织增强谐波技术，脉冲反相谐波技术，多脉冲谐波技术）、实时造影谐波成像技术1.1.7 自适应图像处理技术，自动优化整幅图像，提高组织界面和边界回声，支持二维，彩色和多普勒1.1.8 脉冲编码群发射接收技术，根据不同检查深度，均衡发射脉冲频率，提高穿透性1.1.9 MRI图像处理技术（作用每个像素，消除了图像的斑点和噪音）1.1.10动态压缩技术，保证最大动态范围应用中的信噪比提升1.1.11智能图像扫描技术,作用于2D及Doppler,单键操作，可自动调节增益,标尺等参数1.1.12实时空间多声束空间复合成像技术（作用于探头发射及接收，多角度观察，可结合多种成像模式使用于高频及腹部探头）1.1.13高密度血流显示，提高小血管彩色空间分辨率*1.1.14 组织多普勒成像技术组件（具有多种成像模式）。
解剖M型技术组件（具有独立三线360度任意调节），可应用于心脏和腹部探头（附图）1.1.15梯形扩展技术增大视野范围并且丝毫不降低分辨率1.1.16二维声束偏转技术-改变超声声束的偏转方向1.1.17 具备宽景成像技术，在腹部和咼频探头均可实现，并可以和其先进的成像技术如复合成像技术结合使用（附图）1.1.18 具备高级四维成像技术功能，包括多平面显示，断层显示，立体交叉显示等多种显像方式，并可配置X3D/X4D测量及定量分析组件；采用专用容积探头，可用于胎儿表面四维重现*1.1.19 具备超高频成像技术，最高频率》18MHZ*1.1.20 主机具备造影匹配成像技术平台，具有低MI实时灌注成像和高MI造影成像，可双幅造影对比成像，以直接声压可视形式精确控制造影能量（附图）1.1.21 主机具备组织弹性成像技术平台，采用非相干成像方式，根据不同组织弹性差别，完成彩色编码成像，并可以多种成像模式显示，具备实时纠错反馈功能（附图）1.1.22 主机具备基于原始的射频信号的实时、自动的IMT测量技术平台。
百胜彩超按键中英对照标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
FREEZE 冻结键
M 激活M 型
LINE 调出M 型或彩色取样线
CW 激活连续多谱勒功能（仅在心脏探头）
B 二维显示或在多谱勒/M 模式下转回二维模式。
CFM 彩色功能键激活或退出。
PW 激活脉冲多谱勒功能，连续触发可进行二维/多谱勒频谱实时转换。
ZOOM 局部放大键，连续触发可进行局部放大或转回正常二维状态。
MULIT 双幅/四幅拼图功能键，单激后再触发B 键，可实现双幅拼图。
POWER 按此键后左右移动下面的调节轮，可调节超声功率大小VOLUME 按此键后左右移动下面的调节轮，可调节多普勒音量大小
ECG 按此键后左右移动下面的调节轮，可调节心电信号幅度大小。
