第十八章力矩分配法力矩分配法理论基础：位移法；计算对象：杆端弯矩；适用范围：连续梁和无侧移刚架。
一、转动刚度转动刚度表示杆端对转动的抵抗能力。
它在数值上等于使杆端产生单位转角时需要施加的力矩，以SAB表示。
A是施力端（近端），B为远端。
1S AB=4i1S AB=3iS AB= i1S AB=0远端固定远端铰支远端滑动远端自由第一节力矩分配法的基本原理1S AB =4i1S AB =3iS AB = i 1S AB =0远端固定远端铰支远端滑动远端自由转动刚度远端固定，S =4i 远端简支，S =3i 远端定向，S =i 远端自由，S =0S AB 与杆的线刚度i 和远端支承情况有关。
i —杆件的线刚度，lEI i二、传递系数M AB = 4i AB ϕAM BA = 2i AB ϕA21==AB BA ABM M C M AB = 3i AB ϕA 0==ABBA ABM M C M AB = i AB ϕAM BA = -i AB ϕA1-==ABBA ABM M C ϕAlAB远端固定ABϕAϕAAB远端铰支远端滑动M BA = 0远端支承转动刚度传递系数固定S=4i C =1/2简支S=3i C =0定向S=i C = -1自由S=0三、力矩分配法的基本原理杆端弯距：取结点A 作隔离体，由∑M =0，得分配系数CA BDi ABi AC i ADAAB A AB AB S i M ϕϕ==4A AC A AC AC S i M ϕϕ==AAD A AD AD S i M ϕϕ==3}M M ABM ACM ADAAD AC AB S S S M ϕ)(++=∑=++=AAD AC AB A SMS S S M ϕMSSM AADAD ∑=M SS M A ABAB ∑=M S S M AACAC ∑=注：1）分配弯矩是杆端转动时产生的近端弯矩。
2）结点集中力偶顺时针为正。
∑=AAkAkSS μMM Ak Ak μ=分配弯矩A ϕM1321=++=∑A A A Ak μμμμ各杆的远端弯矩M kA 可以利用传递系数求出。
文章编号:１００９￣６８２５(２０２０)２０￣００５９￣０３结构力学中位移法与力矩分配法的关系分析收稿日期:２０２０￣０７￣１３:北部湾大学高等教育本科教学改革工程项目«土木工程系统性教学案例设计研究与实践»(项目编号:１７ＱＪＧＢ１４)作者简介:姚展环(１９９８￣)ꎬ女ꎬ在读本科生ꎻ㊀杨㊀威(１９９９￣)ꎬ男ꎬ在读本科生ꎻ㊀冯章标(１９９７￣)ꎬ男ꎬ在读本科生ꎻ㊀凌志丹(１９９８￣)ꎬ女ꎬ在读本科生ꎻ㊀农妍妹(１９９８￣)ꎬ女ꎬ在读本科生姚展环㊀杨㊀威㊀冯章标㊀凌志丹㊀农妍妹(北部湾大学建筑工程学院ꎬ广西钦州㊀５３５０１１)摘㊀要:超静定结构的求解方法在综合考虑平衡条件㊁几何条件和物理条件的情况下日益增多ꎬ为此需要建立近似状态使其求解方法简化ꎮ通过研究位移法的计算过程ꎬ引入曲率半径㊁转动刚度㊁分配系数和传递系数将位移法求解过程中的方程消除ꎬ从而得到不必解算联立方程的近似解法 力矩分配法ꎮ力矩分配法不必联立方程ꎬ计算步骤简单ꎬ可以直接求得杆端弯矩ꎬ大大降低了求解问题的难度ꎮ关键词:位移法ꎬ力矩分配法ꎬ超静定结构中图分类号:ＴＵ３１１文献标识码:Ａ０㊀引言目前ꎬ计算超静定结构的精确方法主要是位移法ꎬ位移法的思想是法国的纳维于１８２６年提出的ꎬ其基本未知量包括节点的角位移和独立节点的线位移ꎮ但现实中大多数为多层多跨的结构体系ꎬ有多个未知量ꎬ需要列多个位移法方程来求解ꎮＨ.克罗斯于１９３０年在位移法的基础上ꎬ提出了不必解方程组而是逐次逼近的力矩分配法ꎬ大大地减轻了工程的计算工作ꎮ位移法和力矩分配法的共性和特性给我们提供了一个建立二者关系的视角ꎮ两者都需借助不平衡力矩以及查询形常数表和载常数表来获取形常数载常数来计算结构内力ꎮ但两者性质不同ꎬ位移法是精确解法ꎬ是以节点的角位移和独立节点的线位移作为基本未知量ꎮ而力矩分配法是近似解法ꎬ主要是通过对刚节点施加阻止转动的约束得到各固端弯矩ꎬ并分配传递至各刚结点平衡ꎮ通过研究位移法的计算过程ꎬ引入曲率半径㊁转动刚度㊁分配系数和传递系数将位移法求解过程中的方程消除ꎬ从而得到不必解算联立方程的近似解法 力矩分配法ꎮ本文将以例题展开讨论位移法和力矩分配法之间的关系ꎮ１㊀位移法计算过程位移法是以结构的结点位移为基本未知量ꎻ以结点和截面的平衡方程为基本方程ꎬ据以求出结点位移ꎻ最后求出结构的内力ꎮ其最大的特点在于:位移法的思路是先通过加入附加联系固定所有独立结点位移ꎬ此时各附加联系上将产生附加反力(不平衡反力)ꎬ为消除这些附加反力ꎬ同时放松各结点(即同时取消所有附加联系)ꎬ从而同时消除各附加联系上的附加反力ꎮ若附加联系不止一个ꎬ则必须求解联立的位移法典型方程[３]ꎮ例题:用位移法计算如图１所示连续梁的弯矩ꎮ１)基本体系(见图２):２)位移法方程:ｋ１１Δ１＋Ｆ１Ｐ＝０(１)其中ꎬΔ１为连续梁结点Ｂ角位移ꎻｋ１１为基本结构在单位转角Δ１＝１作用下在附加约束中的约束力矩ꎻＦ１Ｐ为基本结构在荷载作用下在附加约束中的约束力矩ꎮ图1原结构AqCBll图2位移法基本体系ABCq３)计算ｋ１１ꎬＦ１Ｐ(见图３~图６):图3Δ1=1作用的M 1图AC3i3i图4计算k 11k 113i3iB由结点Ｂ的力矩平衡可得:ðＭＢ＝０ꎬｋ１１＝３ｉ＋３ｉ＝６ｉ(２)由结点Ｂ的力矩平衡可得:ðＭＢ＝０ꎬＦ１Ｐ＝ｑｌ２/８(３)９５ ㊀㊀㊀㊀第４６卷第２０期２０２０年１０月㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀山西建筑ＳＨＡＮＸＩ㊀ＡＲＣＨＩＴＥＣＴＵＲＥ㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀Ｖｏｌ.４６Ｎｏ.２０Ｏｃｔ.㊀２０２０图5荷载作用的M PA Cql 2/8ql 2/16图6计算F 1PF 1PBql 2/8４)计算Δ１:Δ１＝－Ｆ１Ｐ/ｋ１１＝－ｑｌ２/４８ｉ(４)５)作Ｍ图(如图７所示):由弯矩的叠加原理:Ｍ＝Ｍ１Δ１＋ＭＰ(５)其中ꎬＭ１为基本结构在单位转角Δ＝１中任一截面上所产生的弯矩ꎻ由形常数表可查得ꎮＭＰ为荷载在基本结构中相应截面上所产生的弯矩ꎮＭＢＡ＝３ｉˑ(－ｑｌ２/４８ｉ)＋ｑｌ２/８＝ｑｌ２/１６(６)ＭＢＣ＝３ｉˑ(－ｑｌ２/４８ｉ)＝－ｑｌ２/１６(７)其中ꎬＭＢＡ为ＡＢ杆的Ｂ端弯矩ꎻＭＢＣ为ＢＣ杆的Ｂ端弯矩ꎮ图7弯矩图ACBql 2/163ql 2/32２㊀力矩分配法计算过程力矩分配法的求解思路则有所不同ꎬ第一步先约束所有独立结点角位移ꎬ得到基本结构ꎬ显然各结点将产生不平衡力矩ꎮ为了使基本结构转化为原结构ꎬ必须消除各结点不平衡力矩(因为原结构中不存在这些不平衡力矩)[３]ꎮ由例题ꎬ１)先在Ｂ结点加上阻止转动的约束(见图８):图8力矩分配法基本体系ACBqＭＦＢＡ＝ｑｌ２/８(８)其中ꎬＭＦＢＡ为在结点Ｂ加上阻止转动的约束时ꎬ由荷载产生的固端弯矩ꎮ２)松开结点Ｂ:相当于结点Ｂ施加一个力偶荷载－ｑｌ２/８ꎮ转动刚度:ＳＢＡ＝３ｉＢＡ＝３ｉ(９)ＢＢＣ＝３ｉＢＣ＝３ｉ(１０)其中ꎬＳＢＡ为ＡＢ杆Ｂ端的转动刚度ꎻＳＢＣ为ＢＣ杆Ｂ端的转动刚度ꎮ分配系数:μＢＡ＝ＳＢＡ/(ＳＢＡ＋ＳＢＣ)＝３ｉ/(３ｉ＋３ｉ)＝０.５(１１)μＢＣ＝ＳＢＣ/(ＳＢＡ＋ＳＢＣ)＝３ｉ/(３ｉ＋３ｉ)＝０.５(１２)其中ꎬμＢＡ为ＡＢ杆在Ｂ端的分配系数ꎻμＢＣ为ＢＣ杆在Ｂ端的分配系数ꎮðμ＝μＢＡ＋μＢＣ＝１(１３)分配弯矩:ＭᶄＢＡ＝０.５ˑ(－ｑｌ２/８)＝－ｑｌ２/１６(１４)ＭᶄＢＣ＝０.５ˑ(－ｑｌ２/８)＝－ｑｌ２/１６(１５)其中ꎬＭᶄＢＡ为ＡＢ杆Ｂ端的分配弯矩ꎻＭᶄＢＣ为ＢＣ杆Ｂ端的分配弯矩ꎮ传递弯矩均为０ꎮ即:ＭᶄＣＢ＝０(１６)ＭᶄＡＢ＝０(１７)其中ꎬＭᶄＣＢ为ＢＣ杆Ｃ端的传递弯矩ꎻＭᶄＡＢ为ＡＢ杆Ａ端的传递弯矩ꎮ计算过程见图９ꎮ图9力矩分配的计算格式AC0.50.5B000000ql 2/8-ql 2/16-ql 2/16ql 2/16-ql 2/16ðＭＢ＝ｑｌ２/１６－ｑｌ２/１６＝０(１８)３㊀位移法与力矩分配法关系分析位移法与力矩分配法均运用了不平衡力矩ꎬ都借助不平衡力矩来计算结构内力ꎮ两者都需要查询形常数和载常数表来获取形常数载常数以便计算ꎮ由式(２)ꎬ图４可知:ｋ１１＝ðｉ(１９)由式(３)ꎬ图６可知:Ｆ１Ｐ＝－Ｍ(２０)由式(４)ꎬ式(１９)ꎬ式(２０)得:Δ１＝－Ｆ１Ｐ/Ｋ１１＝Ｍ/ðｉ(２１)由式(５)ꎬＭ１由形常数表可查得ꎬ因此设:Ｍ１＝ｉｉ(２２)由式(２１)ꎬ式(２２)可得:Ｍ１Δ１＝ｉｉΔ１＝ｉｉＭ/ðｉ(２３)由曲率Ｋ表示单位弧段上切线转过角度的大小作如下定义:Ｋ＝Δα/Δｓ(２４)０６ 第４６卷第２０期２０２０年１０月㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀山西建筑㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀其中ꎬＫ为杆件中性层的曲率ꎻΔα为转角增量ꎻΔｓ为弧长增量ꎮ由曲率与曲率半径的互为倒数的关系有:Ｋ＝１/ρ(２５)其中ꎬρ为杆件中性层的曲率半径ꎮ由式(２４)ꎬ式(２５)得:１/ρ＝Δα/Δｓ(２６)或:Δα＝Δｓ/ρ(２７)由转动刚度Ｓ为单位转角所需的力矩作如下定义:Ｓ＝Ｍ/Δα(２８)由杆件的弯矩:Ｍ＝ＥＩ/ρ(２９)其中ꎬＥ为材料的弹性模量ꎻＩ为杆件截面的惯性矩ꎮ由式(２７)~式(２９)得:Ｓ＝Ｍ/Δα＝(ＥＩ/ρ)/(Δｓ/ρ)＝ＥＩ/Δｓ(３０)由可变形固体的小变形假设由Δｓʈ１ꎬ因此得:Ｓ＝ＥＩ/ΔｓʈＥＩ/ｌ＝ｉ(３１)由力矩分配系数μ为同一刚结点上的某一根杆的转动刚度与所有杆的转动刚度和的比值ꎬ作如下定义:μ＝Ｓｉ/ðＳｉ＝ｉｉ/ðｉ(３２)由式(２３)得分配弯矩:Ｍ１Δ１＝μＭꎮ令Ｍᶄ远＝μＭ即:Ｍᶄ远＝Ｍ１Δ１(３３)其中ꎬＭᶄ远为所求杆端的远端分配弯矩ꎮ对于等截面杆件ꎬ由于均匀性假设与影响线ꎬ可知同一杆件弯矩变化为线性变化ꎬ由相似原理ꎬ与传递系数Ｃ表示当杆件近端产生转角时ꎬ杆件远端弯矩与近端弯矩的比值作如下定义ꎬ即:Ｃ＝ｉ远/ｉ近＝Ｍᶄ远/Ｍᶄ近ꎮ得:Ｍ远＝ＣˑＭᶄ近(３４)其中ꎬＭᶄ近为节点近端的分配弯矩ꎮ因为位移法中荷载在基本结构中相应截面上所产生的弯矩ＭＰ与力矩分配法中在节点加上阻止转动的约束后由荷载产生的固端弯矩ＭＦ均由等截面直杆的载常数可查得ꎬ即:ＭＰ＝ＭＦ(３５)由式(３３)ꎬ式(３５):ＭＰ＋Ｍ１Δ１＝ＭＦ＋Ｍᶄ(３６)其中ꎬＭᶄ为远端或近端的分配弯矩ꎮ故位移法与力矩分配法的计算结果相同ꎮ对于多结点的体系ꎬ由于其处于平衡状态ꎬ即每个结点的内力与外力合力为０ꎬ所以当结点合力不近似于０时ꎬ不为０的合力矩继续传递直至结点合外力近似等于０ꎮ最终累加各杆端所得的分配弯矩可得各杆端弯矩ꎮ４㊀结语位移法是通过平衡条件建立位移法方程ꎬ取隔离体来计算不平衡力矩ꎮ而力矩分配法是在位移法的基础上引入曲率半径㊁转动刚度㊁分配系数与传递系数将位移法求解过程中的方程消除ꎬ所以力矩分配法不需要列方程ꎬ只需按照分配系数来分配不平衡力矩ꎬ但计算过程相对繁杂ꎬ需要很强的细心及耐心ꎮ致谢:本文是在蒋琼明博士的指导下完成的ꎬ在此表示深深的感谢ꎮ参考文献:[１]㊀包世华ꎬ熊㊀峰ꎬ范小春.结构力学教程[Ｍ].武汉:武汉理工大学出版社ꎬ２０１７.[２]㊀陈玉骥.力矩分配法教学中体现其数学意义的方法[Ｊ].长沙铁道学院学报(社会科学版)ꎬ２００３ꎬ４(４):９８￣９９.[３]㊀同济大学数学系.高等数学第七版上册[Ｍ].北京:高等教育出版社ꎬ２０１４.[４]㊀孙训方ꎬ方孝淑ꎬ关来泰.材料力学(Ⅰ)[Ｍ].第５版.北京:高等教育出版社ꎬ２００９.ＭｏｄｉｆｉｅｄｉｔｅｒａｔｉｖｅｉｎｉｔｉａｌｖａｌｕｅｓｆｏｒｔｈｅｒｅｌｉａｂｉｌｉｔｙｃａｌｃｕｌａｔｉｎｇｏｆｍａｒｉｎｅｃｏｎｃｒｅｔｅｓｔｒｕｃｔｕｒｅｓＹａｏＺｈａｎｈｕａｎ㊀ＹａｎｇＷｅｉ㊀ＦｅｎｇＺｈａｎｇｂｉａｏ㊀ＬｉｎｇＺｈｉｄａｎ㊀ＮｏｎｇＹａｎｍｅｉ(ＣｏｌｌｅｇｅｏｆＣｉｖｉｌＥｎｇｉｎｅｅｒｉｎｇａｎｄＡｒｃｈｉｔｅｃｔｕｒｅꎬＢｅｉｂｕＧｕｌｆＵｎｉｖｅｒｓｉｔｙꎬＱｉｎｚｈｏｕ５３５０１１ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｔｈｅｓｏｌｕｔｉｏｎｍｅｔｈｏｄｓｏｆｓｔａｔｉｃａｌｌｙｉｎｄｅｔｅｒｍｉｎａｔｅｓｔｒｕｃｔｕｒｅｓａｒｅｉｎｃｒｅａｓｉｎｇｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｏｆｃｏｍｐｒｅｈｅｎｓｉｖｅｃｏｎｓｉｄｅｒ￣ａｔｉｏｎｏｆｅｑｕｉｌｉｂｒｉｕｍｃｏｎｄｉｔｉｏｎｓꎬｇｅｏｍｅｔｒｉｃｃｏｎｄｉｔｉｏｎｓａｎｄｐｈｙｓｉｃａｌｃｏｎｄｉｔｉｏｎｓ.Ｂｙｓｔｕｄｙｉｎｇｔｈｅｃａｌｃｕｌａｔｉｏｎｐｒｏｃｅｓｓｏｆｄｉｓｐｌａｃｅｍｅｎｔｍｅｔｈｏｄꎬｔｈｅｃｕｒｖａｔｕｒｅｒａｄｉｕｓꎬｒｏｔａｔｉｏｎｓｔｉｆｆｎｅｓｓꎬｄｉｓｔｒｉｂｕｔｉｏｎｃｏｅｆｆｉｃｉｅｎｔａｎｄｔｒａｎｓｆｅｒｃｏｅｆｆｉｃｉｅｎｔａｒｅｉｎｔｒｏｄｕｃｅｄｔｏｅｌｉｍｉｎａｔｅｔｈｅｅ￣ｑｕａｔｉｏｎｉｎｔｈｅｐｒｏｃｅｓｓｏｆｄｉｓｐｌａｃｅｍｅｎｔｍｅｔｈｏｄꎬｓｏｔｈａｔｔｈｅａｐｐｒｏｘｉｍａｔｅｓｏｌｕｔｉｏｎｏｆｓｉｍｕｌｔａｎｅｏｕｓｅｑｕａｔｉｏｎｗｉｔｈｏｕｔｓｏｌｖｉｎｇｍｏｍｅｎｔｄｉｓｔｒｉｂｕｔｉｏｎｍｅｔｈｏｄｉｓｏｂｔａｉｎｅｄ.Ｔｈｅｍｏｍｅｎｔｄｉｓｔｒｉｂｕｔｉｏｎｍｅｔｈｏｄｄｏｅｓｎｏｔｎｅｅｄｓｉｍｕｌｔａｎｅｏｕｓｅｑｕａｔｉｏｎｓꎬｔｈｅｃａｌｃｕｌａｔｉｏｎｐｒｏｃｅｄｕｒｅｉｓｓｉｍｐｌｅꎬａｎｄｔｈｅｍｏｍｅｎｔａｔｔｈｅｅｎｄｏｆｔｈｅｒｏｄｃａｎｂｅｃａｌｃｕｌａｔｅｄｄｉｒｅｃｔｌｙꎬｗｈｉｃｈｇｒｅａｔｌｙｒｅｄｕｃｅｓｔｈｅｄｉｆｆｉｃｕｌｔｙｏｆｓｏｌｖｉｎｇｔｈｅｐｒｏｂ￣ｌｅｍ.Ｋｅｙｗｏｒｄｓ:ｄｉｓｐｌａｃｅｍｅｎｔｍｅｔｈｏｄꎬｍｏｍｅｎｔｄｉｓｔｒｉｂｕｔｉｏｎｍｅｔｈｏｄꎬｓｔａｔｉｃａｌｌｙｉｎｄｅｔｅｒｍｉｎａｔｅｓｔｒｕｃｔｕｒｅ１６ ㊀㊀㊀第４６卷第２０期２０２０年１０月㊀㊀㊀㊀㊀㊀㊀㊀姚展环等:结构力学中位移法与力矩分配法的关系分析。
§7-6 用位移法计算有侧移刚架例1.求图(a)所示铰接排架的弯矩图。
解：（1）只需加一附加支杆，得基本结构如图(b)所示，有一个基本未知量Z 1。
（2）位移法方程为 01111=+P R Z r（3）求系数和自由项2211123l il i r ==∑ql R P 431-=（4）代入方程求未知量iql Z 1631=（5）绘制弯矩图例2.用位移法计算图(a)所示刚架，并绘M 图 解：（1）此刚架具有一个独立转角Z 1和一个独立线位移Z 2。
在结点C 加入一个附加刚臂和附加支杆，便得到图(b)所示的基本结构。
（2）建立位移法方程01212111=++P R Z r Z r 02222121=++P R Z r Z r （3）求各系数和自由项i i i r 73411=+=， i r r 5.12112-==1615434122222ii i r =+=01=P RkN ql RP 6030832-=--=（4）求未知量i Z 87.201=，i Z 39.972= （5）绘制弯矩图例3.用直接平衡法求刚架的弯矩图。
解：（1）图示刚架有刚结点C 的转角Z 1和结点C 、D 的水平线位移Z 2两个基本未知量。
设Z 1顺时针方向转动，Z 2向右移动。
（2）求各杆杆端弯矩的表达式3421+-=Z Z M CA 3221--=Z Z M AC 13Z M CD = 25.0Z M BD -= （3）建立位移法方程有侧移刚架的位移法方程，有下述两种：Ⅰ.与结点转角Z 1对应的基本方程为结点C 的力矩平衡方程。
∑=0CM ， 037021=+-⇒=+Z Z M M CD CAⅡ.与结点线位移Z 2对应的基本方程为横梁CD 的截面平衡方程。
∑=0xF， 0=+D C CA Q Q取立柱CA 为隔离体(图(d))，∑=0A M ， 331216262121-+-=---=Z Z ql Z Z Q CA 同样，取立柱DB 为隔离体（(e))，∑=0B M ， 2212165.0Z Z Q DB =--= 代入截面平衡方程得 03125012133121221=-+-⇒=+-+-Z Z Z Z Z（4）联立方程求未知量 Z 1=0.91 Z 2=9.37（5）求杆端弯矩绘制弯矩图将Z 1、Z 2的值回代杆端弯矩表达式求杆端弯矩作弯矩图。
1渐近法2用力法、位移法分析超静定结构，都需要求解多元联立方程组，求出基本未知量。
当未知量较多时，计算颇为繁重。
渐近法—采用逐步地逼近真实解的方法。
渐近法主要有：一、渐近法概述(1)力矩分配法：适于连续梁与无侧移刚架。
(2)无剪力分配法：适于规则的有侧移刚架。
(3)迭代法：适于梁的刚度大于柱刚度的各种刚架。
3力矩分配法理论基础：位移法；计算对象：杆端弯矩；计算方法：逐渐逼近的方法；适用范围：连续梁和无侧移刚架。
4只有结点角位移而无结点线位移的梁和刚架。
？力矩分配法的适用范围：力矩分配法的适用范围：5只有结点角位移而无结点线位移的梁和刚架。
√6力矩分配法以杆端弯矩为计算对象，采用：固定放松分配、传递逐次逼近杆端弯矩的精确解。
计算原理及符号规则均与位移法相同，只是计算过程不相同。
7计算过程：1.固定结点求出固定状态的杆端弯矩FijM 附加刚臂处的不平衡弯矩iM依次将结点上的不平衡弯矩反号分配于各杆近端，并传向远端。
2.逐次放松各结点8若干次循环计算= 也即逐次恢复转角的过程直接表达为各杆端弯矩逐次修正的过程放松结束，也即变形（转角）、内力趋于实际状态。
9——基本运算A BCM ABM BAM BC A BCM FAB M FBAM FBCM BM BM F BAM F BCM B =M F BA +M F BCABC－M BBAM ′BCM ′AB M ′0－M BBAM ′BCM ′)(B BA BAM M −⋅=′μ)(B BC BCM M −⋅=′μ+=最后杆端弯矩：M BA =M F BA +BAM ′M BC =M F BC +BCM ′M AB =M F AB +AB M ′然后各跨分别叠加简支梁的弯矩图，即得最后弯矩图。
固端弯矩带本身符号单结点的力矩分配分配系数分配弯矩10例1. 用力矩分配法作图示连续梁的弯矩图。
3m 3m 6m EI EI 200kN 20kN/m （1）固定B 结点A BC 200kN 20kN/m M F AB =M F BA =M F BC=mkN ⋅−=×−15086200m kN ⋅150m kN ⋅−=×−9086202M B =M F BA + M F BC =m kN ⋅60－150150－90（2）放松结点B，即加-60进行分配60A B C－60设i =EI/l 计算转动刚度：S BA =4iS BC =3i分配系数：571.0344=+=i i iBAμ429.073==iiBCμ0.5710.429分配力矩:3.34)60(571.0−=−×=′BAM 7.25)60(429.0−=−×=′BCM －34.3－25.7－17.2+(3) 最后结果。

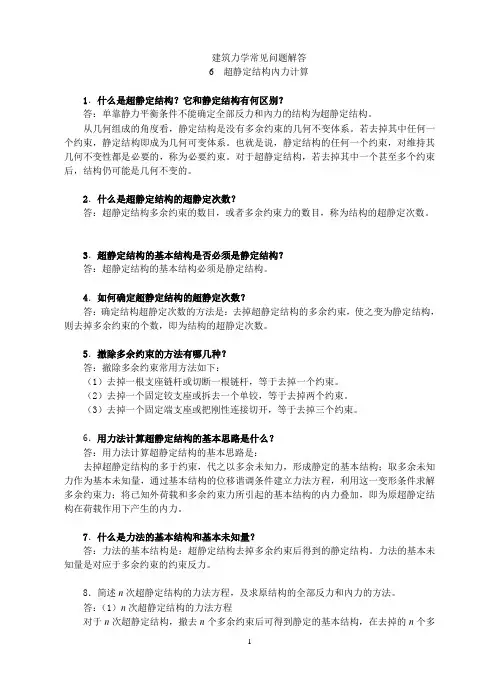

建筑力学常见问题解答6 超静定结构內力计算1．什么是超静定结构？它和静定结构有何区别？答：单靠静力平衡条件不能确定全部反力和內力的结构为超静定结构。
从几何组成的角度看，静定结构是没有多余约束的几何不变体系。
若去掉其中任何一个约束，静定结构即成为几何可变体系。
也就是说，静定结构的任何一个约束，对维持其几何不变性都是必要的，称为必要约束。
对于超静定结构，若去掉其中一个甚至多个约束后，结构仍可能是几何不变的。
2．什么是超静定结构的超静定次数？答：超静定结构多余约束的数目，或者多余约束力的数目，称为结构的超静定次数。
3．超静定结构的基本结构是否必须是静定结构？答：超静定结构的基本结构必须是静定结构。
4．如何确定超静定结构的超静定次数？答：确定结构超静定次数的方法是：去掉超静定结构的多余约束，使之变为静定结构，则去掉多余约束的个数，即为结构的超静定次数。
5．撤除多余约束的方法有哪几种？答：撤除多余约束常用方法如下：（1）去掉一根支座链杆或切断一根链杆，等于去掉一个约束。
（2）去掉一个固定铰支座或拆去一个单铰，等于去掉两个约束。
（3）去掉一个固定端支座或把刚性连接切开，等于去掉三个约束。
6．用力法计算超静定结构的基本思路是什么？答：用力法计算超静定结构的基本思路是：去掉超静定结构的多于约束，代之以多余未知力，形成静定的基本结构；取多余未知力作为基本未知量，通过基本结构的位移谐调条件建立力法方程，利用这一变形条件求解多余约束力；将已知外荷载和多余约束力所引起的基本结构的内力叠加，即为原超静定结构在荷载作用下产生的内力。
7．什么是力法的基本结构和基本未知量？答：力法的基本结构是：超静定结构去掉多余约束后得到的静定结构。
力法的基本未知量是对应于多余约束的约束反力。
8．简述n次超静定结构的力法方程，及求原结构的全部反力和內力的方法。
答：（1）n次超静定结构的力法方程对于n次超静定结构，撤去n个多余约束后可得到静定的基本结构，在去掉的n个多余约束处代以相应的多余未知力。
