方法画出下列问题的顶层和0层数据流图。
某图书管理系统有以下功能：
（1）借书：输入读者借书证。
系统首先检查借书证是否有效，若有效，对于第一次借书的读者，在借书文件上
】设计边界测试用例
[例]根据下列条件使用边界值分析法设计测试用例：某一8位微机，其十进制整数定义为：进制整数，其值的范围是－128～127，如123，－45，0。
②设计测试用例
测试数据测试范围期望结果
有效
(1)s_name12等价类
(1),(3),(4)
有效
(2)a1b2c3d4e5f6g7h8i9j1k2l3m4n5o6p7q8r9s_tr等价类
(2),(3),(4)
(3)a1b2c3d4e5f6g7h8i9j1k2l3m4n5o6p7q8r9s_trff等价类(5)无效
(4)234name等价类(6)无效
(5)ab gh等价类(7)无效
(6)ab!2f等价类(8)无效
(7)fg+ghh等价类(9)无效
(8)H@gh等价类(10)无效。
1.建立窗口系统旳对象模型。
问题陈说如下.窗口分为对话窗、图形窗、流动窗三种；对话窗中有若干对话项, 由唯一旳项名字来确定, 对.项分为按钮、选择项、正文项三种, 选择项中有若干选项入口；图形窗口有若干形状元素, 形.元素分为一维形状和二维形状, 一维形状又分为直线、圆弧、折线；二维形状分为圆、椭圆、.形、多边形, 其中多边形和折线由若干有序顶点构成, 正文窗是滚动窗旳一种, 而图形滚动窗.是一种图形窗又是一种滚动窗。
答案：2.假设某航空企业规定, 乘客可以免费托运行李旳重量不超过30公斤。
当行李旳重量超过30公斤时, 对一般舱旳国内乘客超重部分每公斤收费4元, 对头等舱旳国内乘客超重部分每公斤收费6元。
对国外乘客超重部分每公斤收费比国内乘客多一倍, 对残疾乘客超重部分每公斤收费比正常乘客少二分之一。
试画出对应鉴定表。
答案：请用鉴定表画出如下问题旳行为逻辑。
人们往往根据天气状况决定出门时旳行装；天气也许下雨, 也也许不下雨；天气也许变冷, 也也许不变冷。
假如天气要下雨, 出门时带上雨伞；假如天气变冷, 出门时要穿上大衣。
建立鉴定表旳环节:2.用SA措施画出下列问题旳顶层和0层数据流图。
某运动会管理系统接受来自运动员旳报名单、裁判旳比赛项目及项目成绩, 产生运动员号码单发送给运动员, 项目参与者发送给裁判, 单项名次、团体名次发送给公布台。
该系统有两部分功能:（1）登记报名单: 接受报名单、比赛项目, 产生运动员号码单、项目参与者, 形成运动员名单及团体成绩表两种数据存储。
（2）记录成绩：接受项目成绩, 查询运动员名单, 产生单项名次, 填写团体成绩, 最终产生团体名次。
3.某图书馆借阅系统有如下功能:（1）借书: 根据读者旳借书证查询读者档案, 若借书数目未超过规定数量, 则办理借阅手续（修改库存记录及读者档案）, 超过规定数量者不予借阅。
对于第一次借阅者则直接办理借阅手续。
（2）还书：根据读者书中旳条形码, 修改库存记录及读者档案, 若借阅时间超过规定期限则罚款。
3应用题
1、某机械进出口集团公司下属的厂包括技术科、生产科等基层单位。
现在想建立一个计算机辅助企业管理系统，其中：
生产科的任务是：
（1）根据销售公司转来的内部合同（产品型号、规格、数量、交获日期）制定车间月生产计划。
（2）根据车间实际生产日报表、周报表调整月生产计划
（3）以月生产计划为依据，制定产品设计（结构、工艺）及产品组装月计划。
（4）将产品的组装计划传达到各科，将组装月计划分解为周计划，下达给车间技术科的任务是：
（1）根据生产科转来的组装计划进行产品结构设计，产生产品装配图给生产科，产生外购需求计划给供应科，并产生产品自制物料清单。
（2）组装计划进行产品工艺设计，根据产品自制物料清单产生工艺流程图给零件厂。
试写出以上系统中生产科和技术科处理任务的软件层次结构图。
解：。
软件工程考试试卷——应用题题库四、应用题(每小题10分)1．某培训中心要研制一个计算机管理系统。
它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。
（1）如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。
（2）如果是想注销原来已选修的课程，则由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。
（3）如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。
要求：（1）对以上问题画出数据流程图。
（2）画出该培训管理的软件结构图。
解答：(1)数据流图(2)软件体系结构2．建立窗口系统的对象模型，问题陈述如下：“窗口分为对话窗、图形窗、滚动窗三种。
对话窗中有若干对话项，由唯一的项名字来确定；对话项分为按钮、选择项和正文项三种，选择项中有若干选择项入口。
图形窗中有若干形状元素，形状元素分为一维形状和二维形状。
一维形状又分为直线、圆弧、折线；二维形状分为圆、椭圆、矩形、多边形，其中折线与多边形由若干有序顶点组成。
正文窗是滚动窗的一种，而图形滚动窗既是图形窗又是滚动窗。
”解答：3．假设某航空公司规定，乘客可以免费托运行李的重量不超过30公斤。
当行李的重量超出30公斤时，对一般舱的国内乘客超重部分每公斤收费4元，对头等舱的国内乘客超重部分每公斤收费6元。
对国外乘客超重部分每公斤收费比国内乘客多一倍，对残疾乘客超重部分每公斤收费比正常乘客少一半。
试画出相应判定表。
注意：免费那个行去掉右面的√4．下图描述了某个子程序的处理流程，根据判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖、路径覆盖等五种覆盖标准，从供选择的答案中分别找出满足相应标准的最小的测试数据组。
(1)a=5 b=1(2) a=5 b=-1(3)a=5 b=1(4) a=5 b=1a=-5 b=-1a=0 b=-1(5)a=5 b=-1(6) a=5 b=1a=-5 b=1a=0 b=0a=-5 b=-1a=-5 b=-1(7)a=5 b=1(8) a=5 b=1a=0 b=1a=0 b=-1a=0 b=-1a=-5 b=1a=-5 b=1a=-5 b=-1流程图如下：解答：达到判定覆盖为（4）；达到条件覆盖为（3）；达到判定/条件覆盖为（6）；达到条件组合覆盖为（8）；达到路径覆盖为（7）。
一、应用题1.假设一家工厂的采购部门每天需要一张定货报表。
报表按零件编号排序，表中列出所有需要再次定货的零件。
对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应商、次要供应商。
零件入库或出席称为事务，通过放在仓库中的CRT终端把事务报告给定货系统。
当某种零件的库存数量少于库存临界值时就应该再次定货。
试绘制数据流图。
1.一个简单的飞机机票预订系统：机票预订系统按功能可分成两部分，一部分为旅行社预订机票，另一部分为旅客取票，两部分通过机票文件的数据存储联系起来。
旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。
系统为旅客安排航班，打印出取票通知单(附有应交的账款)。
旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。
请你根据以上的描述，画出数据流程图。
2. 用用例图描述图书管理。
该系统主要包括三类用户：读者、图书管理员、系统管理员。
其中，读者是多个，图书管理员是几个，系统管理员是一个。
对于系统，读者可以查询自己的借阅情况、分门别类的查询图书和在规定期限内续借不能超过一次操作的情况下进行自行登录续借书等。
图书管理员主要是日常操作以下几个工作环节：图书订购、新书验证、书目录入、图书登记、读者信息管理、借阅书登记、图书信息注销和读者信息注销等，而系统管理员统筹管理图书的系统相关事宜，比如权限维护、日志维护、增删用户和管理系统后台数据等。
某个学生成绩管理系统的部分功能如下：(1)基本信息管理：教务管理人员输入或修改学期教学计划、学生名单和教师名单；(2)学生选课：学生根据课程和教师信息进行选课；(3)分配任课教师：教务管理人员为符合开课条件的课程分配教师和时间；(4)教师查询并打印课表；(5)成绩管理：每门课程的教师在考试评分结束后将考试成绩录入，学生可查询。
请根据要求画出该问题的数据流程图。
2. 现在有一个医院病房监护系统，请根据用户需求建立系统的Use Case模型。
软件工程考试题及答案一、选择题1. 下列哪个不是软件工程的基本原则？A. 持续集成B. 形式化表示C. 高内聚低耦合D. 可重用性答案：B. 形式化表示2. 软件的可靠性是指什么？A. 软件的正确性B. 软件的可维护性C. 软件的效率D. 软件的稳定性答案：D. 软件的稳定性3. 下列哪个不是软件测试的目标？A. 发现软件中的错误和缺陷B. 验证软件是否满足用户需求C. 评估软件的质量D. 在短时间内完成软件开发答案：D. 在短时间内完成软件开发二、判断题1. 软件工程是一门工程学科，其目标是通过系统化的、规范化的方法对软件进行开发、运行和维护。
答案：正确2. “高内聚低耦合”是软件工程中的重要原则，指的是模块之间的独立性和模块之间的依赖程度。
答案：正确3. 软件需求分析是软件开发过程中的最后一步，最终确定软件系统的功能和性能。
答案：错误三、简答题1. 什么是软件工程？答：软件工程是一门工程学科，通过系统化的、规范化的方法对软件进行开发、运行和维护。
它涉及软件开发的各个阶段，包括需求分析、设计、编码、测试和维护等，并注重管理和团队合作，以提高软件质量、降低开发成本和加快开发进度。
2. 软件测试的目的是什么？答：软件测试的目的是发现软件中的错误和缺陷，验证软件是否满足用户需求，并评估软件的质量。
通过测试，可以提高软件的可靠性和稳定性，减少软件在使用过程中的风险。
3. 请简述软件开发生命周期中的各个阶段。
答：软件开发生命周期包括需求分析、设计、编码、测试和维护等阶段。
- 需求分析阶段：确定软件系统的功能、性能和约束条件，明确用户需求。
- 设计阶段：根据需求分析结果设计软件系统的结构和模块，确定软件的整体框架。
- 编码阶段：根据设计阶段的文档编写程序代码，实现软件系统的各个功能。
- 测试阶段：对软件进行各种测试，包括单元测试、集成测试和系统测试，以发现错误和缺陷。
- 维护阶段：根据用户反馈和需求变化，对软件进行修复和更新，确保其持续稳定运行。
软件工程综合习题（1）及答案一、选择题1.开发软件所需高成本和产品的低质量之间有着尖锐的矛盾，这种现象称做（C）。
A.软件工程B.软件周期C.软件危机D.软件产生2.瀑布模型本质上是一种（A ）模型。
A.线性顺序B.顺序迭代C.线性迭代D.早期产品3.瀑布模型存在的问题是（B ）。
A．用户容易参与开发 B．缺乏灵活性C．用户与开发者易沟通 D．适用可变需求4.螺旋模型是一种将瀑布模型和（A）结合起来的软件开发模型。
A．增量模型B．专家系统C．喷泉模型D．变换模型5.原型化方法是用户和设计者之间执行的一种交互构成，适用于（A）系统。
A．需求不确定性高的 B．需求确定的C．管理信息 D．实时6.下列有关软件工程的标准，属于国际标准的是(D )A.GBB.DINC.ISOD.IEEE7.结构化方法是一种基于（D）的方法。
A.数据结构B.程序结构C.算法D.数据流8.软件可行性研究实质上是要进行一次( A)需求分析、设计过程。
A、简化、压缩的B、详细的C、彻底的D、深入的9.可行性研究的目的是（D）A、分析开发系统的必要性B、确定系统建设的方案C、分析系统风险D、确定是否值得开发系统10.设年利率为i，现存入p元，不计复利，n年后可得钱数为（C）。
A、P×(1+i*n)B、P× (i+1)*nC、p×(1+i)nD、p×(i+n)11.可行性研究是在（A）之前A、系统开发B、测试C、试运行D、集成测试12.可行性研究需要的时间长短取决于系统的规模，一般来说，可行性研究的成本只是预期总成本的（C）。
A、1%B、20%C、8%D、50%13.我国正式颁布实施的（B）对计算机病毒的定义具有法律性、权威性。
A．《计算机软件保护条例》B．《中华人民共和国计算机信息系统安全保护条例》C．《中华人民共和国著作权法》D．《计算机病毒防治管理办法》14.效率是一个性能要求，因此应当在以下哪个阶段规定？BA、可行性分析B、需求分析C、概要设计D、详细设计15.需求规格说明书的作用不包括（D）A、软件验收的依据B、用户与开发人员对软件要做什么的共同理解C、软件可行性研究的依据D、软件设计的依据16.数据字典是用来定义（D）中的各个成份的具体含义的。
1.现有程序流程图表示：输入10个数据，输出其中的最小数和最大数。
试根据程序流程图画出N_S图。
参考答案：
2.请使用PAD图和PDL语言描述在数组A（1）～A（10）中找最大数的算法。
参考答案：
PDL语言：
N=1
WHILE N<=10 DO
IF A（N）<=A（N+1） MAX =A（N+1）;
ELSE MAX =A（N） ENDIF;
N=N+1;
ENDWHILE;
PAD图：
解题思路：人工查找时，是从第一个元素开始查找，用当前元素与下一个元素比较，将较大者作为当前元素又与下一元素比较，如此循环，直到数组末尾。
3.根据下面提供的实体及其属性，画出某校教学管理ER图。
4.假设某航空公司规定，乘客可以免费托运重量不超过30公斤的行李。
当行李重量超过30公斤时，对头等舱的国内乘客超重部分收费4元/公斤，对其他舱的国内乘客超重部分每公斤收费6元，对国外乘客超重部分每公斤收费比国内乘客多一倍，对残疾乘客超重部分每公斤收费比正常乘客少一半，用判定表和判定树表示每种条件组合相对应的动作（算法）。
判定表：
判定树：
5.假设一家工厂的采购部每天需要一张订货报表，报表按零件编号排序，表中列出所有需要再次定货的零件。
对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应者、次要供应者。
零件入库或出库称为事务，通常放置仓库中的CRT终端把事务报告给定货系统。
当某种零件的库存数量少于库存量临界值时就应该再次定货。
试根据上述画出数据流图。

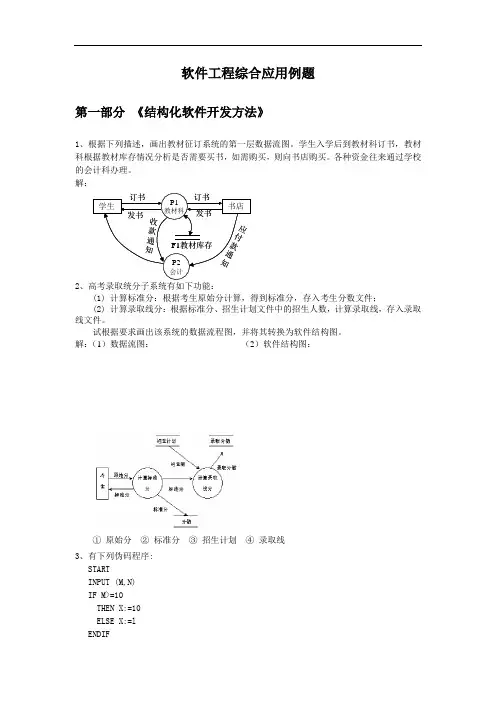

软件工程综合应用例题第一部分《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
解：教材库存收应学生书店P1教材科P2会计订书订书发书发书F1款通知付款通知2、高考录取统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
解：（1）数据流图：（2）软件结构图：①原始分②标准分③招生计划④录取线3、有下列伪码程序:STARTINPUT (M,N)IF M>=10THEN X:=10ELSE X:=lENDIFIF N>=20 THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y) STOP设计该程序的语句覆盖和路径覆盖测试用例。
解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20); ②M=l0(或>=10),N=20(或>=20) 路径覆盖的测试用例为 ①M=9,N=19; ②M=9、N=20; ③M=l0,N=l9; ④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S 图）、PAD 图。
STARTIF p THEN WHILE q DOFEND DO ELSE BLOCKg nEND BLOCK END IF STOP 解：STARTqpg nFSTOPTFTF5、根据下面程序流程图，给出测试用例：入口返回A>1 AND B=0A=2 OR X>1X=X/AX=X+1F TTF解：路径覆盖可使用测试用例： ⑴【A=1，B=1，X=1】 ⑵【A=1，B=1，X=2】 ⑶【A=3，B=0，X=1】 ⑷【A=2，B=0，X=4】 边覆盖，可使用测试用例： ⑴【A=3，B=0，X=3】 ⑵【A=2，B=1，X=1】 判定覆盖的测试用例： ⑴【（A=3，B=0，X=3）】 ⑵【（A=2，B=1，X=1）】 语句覆盖，可使用测试用例： 【 A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中datalist 是数据表，n 是datalist 的长度。
（15分）某厂对部分职工重新分配工作的政策是：年龄在20岁以下者，初中文化程度脱产学习，高中文化程度当电工；年龄在20岁至40岁之间者，中学文化程度男性当钳工，女性当车工，大学文化程度都当技术员；年龄在40岁以上者，中学文化程度当材料员，大学文化程度当技术员。
请用结构化语言、判定表或判定树描述上述问题。
1．（1）结构化语言IF 年龄＜20THEN IF 文化程度=初中THEN 脱产学习ELSE 工作为电工ENDIFELSE IF 年龄≤40THEN IF (文化程度=大学)THEN 工作为技术员ELSE IF 性别=男性THEN 工作为钳工ELSE 工作为钳工ENDIFENDIFELSE IF (文化程度=大学)THEN 工作为技术员ELSE 工作为材料员ENDIFENDIFENDIF判定树如下：年龄≤２０岁初中脱产学习高中电工高中或初中男性钳工确定职工工作__ ２０岁＜年龄≤４０岁女性车工大学技术员年龄＞４０岁高中或初中材料员大学技术员2.程序流程图如下：语句覆盖 A=3 B=0东 北 大 学 秦 皇 岛 分 校课程名称： 软件工程 试卷： (B) 考试形式：闭卷授课专业：信息与计算科学、数学与应用数学考试日期：2013年**月**日 试卷：共 5 页一、 某食物订货系统大致工作过程如下:首先,食物订货系统需要接收顾客的食物订单,并在接收后向顾客呈送一个收条,然后将订单转交系统内部的功能处理.其次,食物订货系统要能够将已经接收的食物订单及时转交给厨房.最后,食物订货系统要能够基于一段时间的食物积累,为管理者提供管理报表,反映组织的生产状况.请用数据流图描述该系统.（10分） 解：该系统的数据流图如下图所示：装订二、常见的电梯控制系统如下：一个控制系统控制多个电梯.每个电梯在卷扬电机的作用下做上下运动.每个电梯停靠点有一个传感器,用以感应电梯的实时位置.电梯内部和建筑的每个电梯停靠层都设有指示器,用来告知用户电梯的实时位置和运动状况.电梯内和建筑的每个电梯停靠层都设有按钮了,用户可以通过这些按钮提出服务申请并进出电梯.控制系统调度用户的申请.（10分）解：该系统的数据流图如下图所示：三、三：某学校为研讨班制度如下：研讨班由每个学年开始时开设,持续一学年.每个研讨班针对一个或多个研究方向,可由一位或多位教师主持.学生可根据主持教师的姓名和研讨班的方向来选择和参加某个和研讨班.所有学生必须且只能参加一个研讨班的学习.研讨班会时常开展活动,由教师决定活动时间地点主题和作报告的学生.每次活动时,由一位或多位学生做学习报告,交流学习心得.每个学生在一次活动中做一次报告.教师对每个报告进行点评和指导,提出意见和建议.请根据以上叙述画出实体-联系图. （10分）解：该系统E-R图如下图所示：四、四、邮政包裹单如下图可分割为收件人、寄件人、包裹三部分,请结合实际由图画出E-R图（10分）.解：如下图：五、电话系统工作状态如下图，请用自然语言描述之。
（10分）解：没有人打电话时电话处于闲置状态，有人拿起听筒则进入拨号音状态，到打这个状态后，电话的行为是响起拨号并计时；这是如果拿起听筒的人不想打电话，放下听筒，电话重回闲置状态；如果拿起电话长时间不拨号，则进入超时状态，此时响蜂鸣音，挂断电话，进入闲置状态；此时若用户拨号，若号码无效，则播放存储的信息，信息播完进入断线状态或者未播完拨号者挂断电话，系统进入闲置状态；若号码有效，则进入试接通状态，若占线，则响忙音，挂断电话，进入闲置状态；若接通，则振铃，此时若受话人挂断电话，则进入闲置状态，若回话，则进入通话状态；通话状态下挂断电话，则系统进入闲置状态，若受话人挂断电话，则进入断线状态，挂断电话，进入闲置状态。
五、六、图形用户界面具有一个主菜单和一个带有文件打开命令的文件菜单，在每个菜单上都有一条退出命令。
假设每次只有一个文件能够打开。
建立图形用户界面的状态图。
（10分）七、由以下数据流图画出软件结构图。
（10分）解：八、某交易所规定给经纪人的手续费计算方法如下：总手续费等于基本手续费加上与交易中的每股价格和股数有关的附加手续费。
如果交易总金额少于1000元，则基本手续费为交易金额的8.4%；如果交易总金额在1000元到10000元之间，则基本手续费为交易金额的5%，再加34元；如果交易总金额超过10000元，则基本手续费为交易金额的4%加上134元。
当每股售价低于14元时，附加手续费为基本手续费的5%。
当每股售价在14元到25元之间时，附加手续费为基本手续费的2%。
当每股售价超过25元时，附加手续费为基本手续费的1%。
请用程序流图描述总费用的算法。
（10分）九、研究下列伪码，画出程序流图。
（10分）COMMENT: PROGRAM SEARCHES FOR FIRST N REFERENCESTO A TOPIC IN AN INFORMATION RETRIEVALSYSTEM WITH T TOTAL ENTRIESINTPUT NI=OMATCH=0DO WHILE I≤TI=I+1IF WORD=KEYWORDTHEN MATCH=MATCH+1STORE IN BUFFERENDIF MATCH=NTHEN GOTO OUTPUTENDIF N=0THEN PRINT “NO MATCH”OUTPUT:ELSE CALL SUBROUTINE TO PRINT BUFFER INFORMATIONEND解：十、分析以下层次图，确定每个模块的内聚类型。
（10分）解：从图中所示的层次图可以看出，这个程序的功能是计算若干个指定地点的每日平均温度。
变量sum保存某地一天之内在指定的时间取样点的温度之和。
程序运行时首先初始化变量sum并打开文件，然后读取地点、时间和温度等原始数据，创建用于保存这些数据的温度记录，接下来计算特定地点的日平均温度，存储温度记录。
重复调用“读取地点、时间和温度”、“创建新的温度记录”、“计算特定地点的日平均温度”和“存储温度记录”等模块，直至计算出并保存好所有指定地点的日平均温度。
最后，打印平均温度并关闭文件。
从上述叙述可知，“计算多个地点的日平均温度”、“读取地点、时间和温度”、“创建新的温度记录”、“计算特定地点的日平均温度”和“存储温度记录”等5个模块，每个都完成一个单一的功能，模块内所有元素都为完成同一个功能服务，彼此结合的十分紧密，因此，这5个模块的内聚类型都是功能内聚。
初看起来，由于初始化变量sum和打开文件这两个操作都是在程序运行的初始阶段完成的，“初始化变量sum和打开文件”这个模块的内聚类型似乎是时间内聚。
但是，初始化变量sum 是本程序特有的操作，而打开文件是硬件要求的操作，是任何使用文件的程序都包含的一个操作，并非本程序特有的操作。
当可以分配两个或更多个不同级别的内聚类型给一个模块时，规则是分配最低级别的内聚类型给该模块。
因此，“初始化变量sum和打开文件”这个模块的内聚类型都是偶然内聚。
同理，“关闭文件并打印平均温度”这个模块的内聚类型也是偶然内聚。
已知被测试模块流程图如下，按照“条件覆盖”法，在表格中填入满足测试要求的数据。
假设几种可能的条件是：T1: A≠3 F1:A=3 T2: B>1 F2: B<=1 T3: A<1 F3:A>=1 T4:M=1 F4:M≠1填写下表根据下面给出的规格说明，利用等价类划分的方法，给出足够的测试用例。
“一个程序读入三个整数。
把此三个数值看成是一个三角形的三个边。
这个程序要打印出信息，说明这个三角形是三边不等的、是等腰的、还是等边的。
”1.分析三角形应满足：(1)输入3个数(2)a,b,c整数(3)a>0,b>0,c>0(4)a+b>c,a+c>b,b+c>a等腰三角形除了满足三角形的条件外，还应满足：(5)a=b或a=c或b=c等边三角形除了满足三角形的条件外，还应满足：(6)a=b=c2.等价类表覆盖有效等价类的测试用例覆盖无效等价类的测试用例覆盖无效等价类的测试用例等价类编号3，*，* (10)*，3，* (11)*，*，3 (12)3，4，* (13)3，*，4 (14)*，3，4 (15)3，4，5，6，7 (16) 2.1,3,4 (17)3,2.1,4 (18)3,4,2.1 (19)2.1,2.2,4 (20)4,2.1,2.2 (21)2.1,4,2.2 (22)2.1,2.2,2.3 (23) 0,3,4 (24)3,0,4 (25)3,4,0 (26)0,0,3 (27)0,3,0 (28)3,0,0 (29)0,0,0 (30)-1,2,3 (31)2,-1,3 (32)2,3,-1 (33)-1,-2,3 (34)-1,3,-2 (35)3,-1,-2 (36)-1,-2,-3 (37)1,2,4 (38)1,2,3 (39)1,4,2 (40)1,3,2 (41)4,1,2 (42)3,1,2 (43)2,3,4 (44)2,3,3 (45)3,2,3 (46)3,3,2 (47)图书馆的预定图书子系统有如下功能：（1）由供书部门提供书目给订购组；（2）订书组从各单位取得要订的书目；（3）根据供书目录和订书书目产生订书文档留底；（4）将订书信息（包括数目，数量等）反馈给供书单位；（5）将未订书目通知订书者；（6）对于重复订购的书目由系统自动检查，并把结果反馈给订书者。
试根据要求画出该问题的数据流图，并把其转换为软件结构图。
已知被测试模块流程图如下，按照“条件覆盖”法，在表格中填入满足测试要求的数据。
假设几种可能的条件是：T1: A>2 F1:A<=2 T2: B=1 F2: B≠1 T3: A=1 F3:A≠1 T4:Y>1 F4:Y<=1填写下表设计一个简化的网上个人银行查询系统，用户可以通过Internet查询自己帐户的收支明细、余额和修改密码。
采用面向对象方法：1）请画出系统的用例图；2）识别出系统的主要类，并画其中的二个类图（包含主要属性和操作）。
3）画一个UML时序图，描述一次通过网上银行查询余额的具体交互。
（二）采用面向对象方法：8分1）请画出系统的用例图；2分2）识别出系统的主要类2分User、Account、DetailItem主要要包括用户、帐户、收支明细等类。
并画其中的二个类图（包含主要属性和操作）。
2分3）画一个UML时序图，描述一次通过网上银行查询余额的具体交互。
2分用等价类划分方法进行如下测试：城市电话号码有3部分组成：地区：空白或3位数字；前缀：非‘0’或‘1’开头的3位数字；后缀：任意4位。
