试论通用变频器的保护功能

变频器的三种保护功能变频器是一种将输入电源的直流电转换成交流电的设备，广泛应用于电机和机械装置控制系统中。

为了保护变频器和相关设备的安全和正常运行，变频器通常具备多种保护功能。

下面将介绍变频器的三种主要保护功能。

1.过载保护：过载保护是最基本的保护功能之一、当负载超过变频器的额定工作电流时，过载保护会检测到当前电流值，并与预设值进行比较。

如果电流超过预设值，变频器会立即采取措施，如降低输出频率或使电机停止工作，以避免设备超负荷运行损坏。

过载保护通常包括两种类型：定时过载保护和电流限制过载保护。

定时过载保护是通过设定时间来检测负载电流是否连续超过额定值，超过设定时间后触发保护动作。

电流限制过载保护是通过设置负载电流的上限值，超过该值即触发保护。

2.过热保护：过热保护是变频器的另一种重要保护功能。

变频器在长时间高负载运行或环境温度过高时会产生过热现象，这可能会导致变频器和其他电子元件损坏。

为了避免这种情况发生，变频器通常配备有过热保护功能。

过热保护通过感测变频器内部和外部的温度来实现。

当温度超过设定值时，变频器会自动降低输出功率或停机，并在温度降低到正常范围内后恢复运行。

这种保护功能可以有效地防止变频器过热损坏，并延长设备的寿命。

3.短路保护：短路保护是保护变频器及相关设备的另一种重要功能。

短路是指电路中两个相邻导体之间直接接触而导致的电流突然增大现象。

短路可能会导致电路过载、设备故障和电压过高等问题。

为了有效地保护变频器和相关设备免受短路的损害，变频器具备了短路保护功能。

当短路发生时，变频器会快速检测并判断短路位置，并迅速停止输出电流或降低输出电流以避免设备损坏。

同时，变频器还会发出警报信号或显示错误代码，以提醒用户检查和修复短路问题。

除了上述三种主要的保护功能外，变频器还可能具备其他保护功能，如过压保护、欠压保护、失速保护等。

这些保护功能的存在不仅保护了变频器本身，还保护了与其连接的电机和相关设备，提高了设备的可靠性和稳定性。

变频器的保护功能一、过电流保护功能变频器使用中出现过电流的原因如下：1、外部故障引起的过电流如电动机堵转、变频器输出侧短路、变频器输出侧接地等。

2、运行过电流如加速或减速时间过短引起的过电流，电动机遇到冲击负载引起的过电流等。

3、变频器自身故障引起的过电流如逆变桥中同一桥臂的两个逆变管在逆变过程中总是不断地交替导通。

由于逆变器件从饱和导通到截止以及从截止到饱和导通都需要时间，因此在交替过程中须有一个等待时间。

在环境温度过高或器件本身老化等情况下，等待时间将变窄，有可能出现一个逆变管尚未完全截止而另一个逆变管已经开始导通，导致上下两个逆变管“直通”、直流电压被短路的现象。

所以,变频器应具有过电流保护功能。

二、过载保护功能对电动机进行过载保护的目的是使电动机不因过热而烧坏，因此进行过载保护的主要依据便是电动机的温升不应超过其额定值。

根据电动机发热的规律，所有的变频器都配置了电子过热保护。

其主要特点有：1、具有反时限特性，即电动机的运行电流越大，保护动作的时间越短。

2、在不同的运行频率下有不同的保护曲线，频率越低，允许连续运行的时间越短。

因为电动机在低频运行时，如果没有外部强迫通风，散热情况将变差，即使在额定运行的情况下其稳定温升也会超过电动机的允许温升。

三、电压保护功能1、过电压保护1）电源过电压当发生电源过电压时，可利用变频器的“自动电压调整”(AVR)功能，使输出的平均电压维持恒定。

但电压太高，电动机侧电压脉冲的幅值过高，对电动机绕组的绝缘不利，必须跳闸进行保护。

2）降速过电压,即降速过快引起的过电压。

变频器将首先进行自处理，如果自处理电压仍偏高，则跳闸进行保护。

2、欠电压保护变频器发生欠电压的原因大致有以下几种情况：电源电压过低或缺相；变频器的整流桥损坏；变频器整流后的限流电阻未切除。

四、其他保护功能1、模块的过热保护变频器内部最需要进行发热保护的部件是逆变模块，这除了因为它是最关键的器件外，还因为逆变模块的工作过程是高频切换的过程，其累计的损耗功率较大，是主要的发热器件。

变频器的缺相保护功能介绍在工业生产中，变频器广泛应用于电机驱动和功率变换设备控制。

而电机作为工业设备的核心部件之一，其可靠运行对于生产线的正常运行至关重要。

然而，在一些特殊情况下，输入电源的其中一相线可能会出现缺相现象，例如输电线路断开、接线端子松动或者电网故障等。

这种情况下，如果变频器无法自动检测并切断输出电流，电机就会继续运行，可能导致电机受损，甚至因过载而损坏。

为了避免这种情况的发生，现代变频器具备了缺相保护功能。

这种功能通过对变频器工作时输入相电压进行监测，一旦发现其中一相电压缺失或者低于设定的阈值，变频器会立即切断输出电流，以防止电机受到损害。

下面将详细介绍变频器的缺相保护功能及其工作原理。

首先，缺相保护功能需要对输入电源的三相电压进行监测。

变频器通常会连接到三相交流电源上，输入电压由U、V、W三相组成。

当变频器工作时，会对U、V、W三相电压进行实时监测，以确保输入电源的稳定性和可靠性。

其次，变频器会通过内部电路将输入电压转换为直流电压，并进行滤波和稳压处理。

这样可以保证后续电路的工作稳定性，并为缺相检测提供可靠的参考信号。

在实际应用中，缺相保护功能通常会设置一个阈值。

当任意一相的电压低于该阈值时，变频器将判断该相存在缺相现象，并立即切断输出电流。

这样可以避免由于缺相引起的设备损坏。

此外，为了增强缺相保护功能的可靠性，现代变频器还采用了电流监测技术。

通过在变频器输出侧连接电流传感器，可以实时监测输出电流的大小和方向。

当变频器检测到缺相时，会迅速切断输出电流，以防止电机继续受到电流的作用。

需要注意的是，变频器的缺相保护功能并不代表可以长时间在缺相状态下工作。

缺相保护主要是用于短暂故障的保护，例如电网瞬时故障或者接线故障。

如果长时间处于缺相状态，变频器仍会感知到异常并切断输出电流，但电机可能会因长时间运行在缺相状态下而损坏。

综上所述，变频器的缺相保护功能是一项非常重要的功能，它可以及时检测并切断输出电流，以保护电机和设备的安全运行。

变频器的保护功能变频器的保护功能可分为以下两类：(1)检知异常后封锁电力半导体器件PWM控制信号，使电机自动停车。

(2) 检知异常状态后自动地进行修正动作，如过电流失速防止，再生过电压失速防止。

(3)如过电流切断、再生过电压切断、半导体冷却风扇过热和瞬时停电保护等。

变频器的保护电路的功能是通过检测主电路的输出电压、电流等参数来判断变频器的运行状况。

当发生电流、电压和温度等参数异常时，为了防止变频调速系统中电气器件及机械部分损坏，而使变频器中的逆变电路停止工作或限制逆变电路输出电压、电流值。

变频器中的保护电路，可分为变频器自身保护和对负载（异步电动机）的保护两种，其保护功能如表所示。

表保护功能一览变频器的保护功能如下：(1)瞬时过电流保护：在变频器的整流器、逆变器或负载侧发生短路时，流过整流器、逆变器开关器件的电流达到异常值（超过允许值）时，瞬时过电流保护动作停止变频器运行。

(2)过载保护：在变频器逆变器的输出电流超过设置值，且电流持续时间达到设置的时限值以上时，为了防止逆变器的开关器件损坏，过载保护动作停止逆变器运行。

过载保护具有反时限特性，通常采用热继电器或者电子热保护（由电子电路构成）。

(3)再生过电压保护：变频调速系统在电动机快速减速时，由于系统再生功率的回馈，使变频器的直流电路电压升高，有时会超过电压的允许值而使变频器内电子器件损坏。

为了抑制再生过电压采取停止逆变器运行或限制快速减速的方法，实现系统的过电压保护。

(4)瞬时停电保护：对于数毫秒以内的瞬时停电，变频器控制电路是可以正常工作的。

但瞬时停电如果达数十ms以上时，控制电路将不能正常工作，主电路将失电。

为避免瞬时停电造成的变频调速系统误动作而导致电气或机械故障或事故，变频调速系统设置瞬时停电保护，在发生瞬时停电后使变频器逆变器停止运行。

(5)接地过电流保护：变频调速系统的负载发生接地时，为了保护变频器逆变器而设置接地过电流保护功能。

变频器的保护功能与故障原因的分析诊断方法摘要：作为工厂一线维修电工，在工厂设备电气故障维修过程中，接触到变频器故障是常见的，我按照本作多年的变频器故障维修方面的一些经验以及相关资料，现提出通用变频器的保护功能与通用变频器故障原因的分析诊断一些方法，与大家一起探讨。

关键词：变频器；保护功能；故障；诊断方法前言变频器就是将固定频率的交流电变为频率连续可调的交流的装置。

通用变频器不仅用于一般性能的节能调速控制，而且已经用于高性能、高转速、大容量调速领域。

变频器作为一种智能调速设备，以其多用途、高可靠性和明显的节电效果，已经广泛地应用于各种大型自动化生产线和各类电动机控制上，如造纸、印染、电力机车和机械加工等领域。

因此，通用变频器在各行各业的应用越来越普及。

1通用变频器的保护功能通用变频器的保护功能有过电流、过电压、欠电压等很多功能，若保护功能动作，变频器立即动作，变频器立即跳闸，变频器LED显示窗口会显示当前故障代码，如OU，表示故障类型是过电压，变频器所控制的电动机处于自由运动状态并停止，在消除故障原因，用RESET键或控制电路端子RST输入复位信号之前，始终维持跳闸状态。

现引用森兰变频器SB60为例说明报警显示和保护功能内容，如下袁所示。

2通用变频器的故障原因的分析诊断方法当变频器出现上图表所示的保护功能显示时，说明变频器保护功能动作，这时应该检查原因，及时处理。

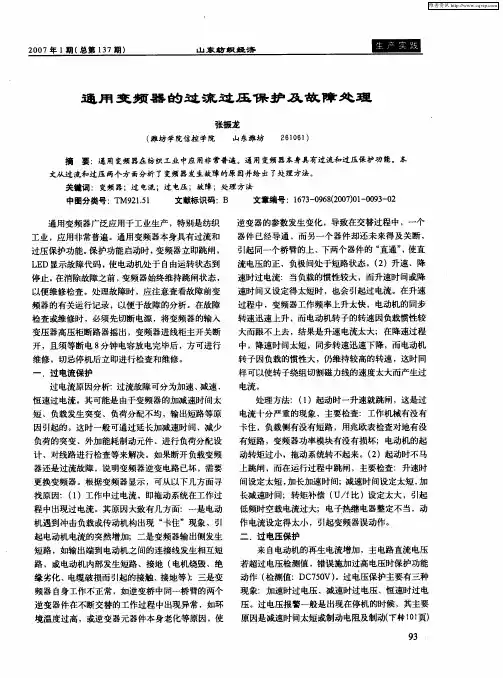

2.1过电流（OC）跳闸的原因分析例1：当一台离心式脱水机，在启动过程中电机突然失电，变频器显示OC，离心机处于惯性自由运转状态，这是电机在启动过程中过电流变频器自动保护现象，主要可能的原因可能有：工作机械卡住；逆变器坏；电动机的起动转矩小，拖动系统转不起来造成的。

根据以上可能造成过电流保护现象进行详细排查诊断：（1）先检查电动机连接端子u、V、w电路有无相间或对地短路？去除短路故障点；（2）负载是否过大？如果过大，可以减小负载或增加变频器容量；（3）转矩提升量是否合适？如果太高，可以减少转矩提升量；（4）按负载惯量，加速时间是否设定过短？可以设定较长的加速时间；（5）可能是变频器故障或由于噪声造成变频器误动作，可以与变频器生产厂家联系。

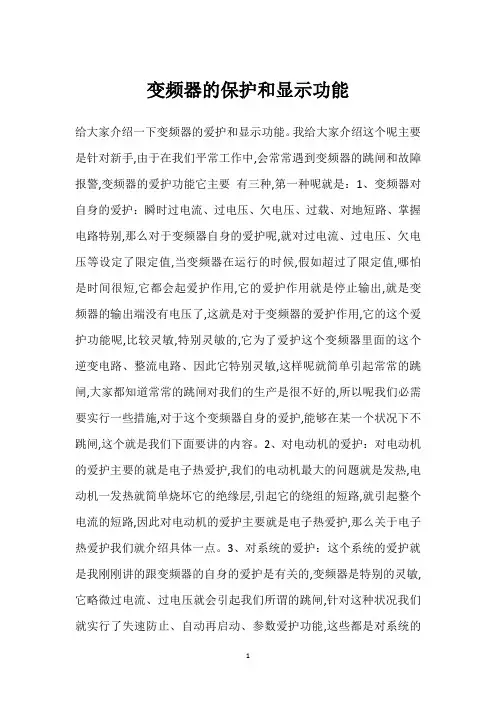

变频器的保护和显示功能给大家介绍一下变频器的爱护和显示功能。

我给大家介绍这个呢主要是针对新手,由于在我们平常工作中,会常常遇到变频器的跳闸和故障报警,变频器的爱护功能它主要有三种,第一种呢就是：1、变频器对自身的爱护：瞬时过电流、过电压、欠电压、过载、对地短路、掌握电路特别,那么对于变频器自身的爱护呢,就对过电流、过电压、欠电压等设定了限定值,当变频器在运行的时候,假如超过了限定值,哪怕是时间很短,它都会起爱护作用,它的爱护作用就是停止输出,就是变频器的输出端没有电压了,这就是对于变频器的爱护作用,它的这个爱护功能呢,比较灵敏,特别灵敏的,它为了爱护这个变频器里面的这个逆变电路、整流电路、因此它特别灵敏,这样呢就简单引起常常的跳闸,大家都知道常常的跳闸对我们的生产是很不好的,所以呢我们必需要实行一些措施,对于这个变频器自身的爱护,能够在某一个状况下不跳闸,这个就是我们下面要讲的内容。

2、对电动机的爱护：对电动机的爱护主要的就是电子热爱护,我们的电动机最大的问题就是发热,电动机一发热就简单烧坏它的绝缘层,引起它的绕组的短路,就引起整个电流的短路,因此对电动机的爱护主要就是电子热爱护,那么关于电子热爱护我们就介绍具体一点。

3、对系统的爱护：这个系统的爱护就是我刚刚讲的跟变频器的自身的爱护是有关的,变频器是特别的灵敏,它略微过电流、过电压就会引起我们所谓的跳闸,针对这种状况我们就实行了失速防止、自动再启动、参数爱护功能,这些都是对系统的爱护功能。

这个失速防止和自动再启动就是针对变频器很灵敏的状况下,使它在某些状况下,虽然超过了它的限定值,但是它能够不跳闸,或者说在断电的状况下,在这个掌握技术延长瞬间的状况下,它可以再启动,就不会引起整个生产线的停止,这个就是对变频器自身的爱护。

还有一个参数爱护功能：变频器的主要功能,它就是由参数设定和端口电压端口电路来完成的,因此,当我们把参数设定好了之后,如何让这个参数不被其他人乱动,不丢失这个参数,那么这个参数功能也是对整个系统的爱护。

变频器的作用是什么变频器的功能作用介绍变频器，也叫频率变换器、变频调速器或者交流电调速器，是一种能够将电源的固定频率交流电转变为可调频率的交流电的电力电子设备。

它通过控制交流电源的电压、频率和电流来改变电动机的转速和运行状态，实现对电动机的调速和控制，广泛应用于工业自动化、能源节约和环境保护领域。

1.调速功能：变频器通过改变输出电压的频率和大小，可实现对电机的调速，满足不同工艺要求和工作负荷变化的需要。

相比传统的调速方式，变频器调速更加灵活、精确，可实现精细调节，提高生产效率和产品质量。

2.节能功能：变频器通过控制电机的转速和负荷，可有效减少电机的无效功率损耗，达到节能的目的。

尤其在一些负载变化较大、工作时间较长的设备中，如风机、泵等，变频器的节能效果尤为显著。

3.保护功能：变频器可提供多种保护功能，包括过载保护、短路保护、过电压保护、欠电压保护、过热保护等。

一旦电机出现异常工况，变频器可迅速切断电源，防止设备损坏和人身安全事故的发生。

4.起动功能：传统的起动方式对电机的电击、冲击大，容易损坏电机和传输设备。

而变频器通过逐渐加速的方式起动电机，使电机在稳步运行状态下启动，能够避免起动过程中的冲击和振动，延长电机和设备的使用寿命。

5.多功能控制：变频器不仅可以实现对电机的调速控制，还可以根据不同的工艺要求，通过编程实现多种功能控制，如定时控制、跟随控制、位置控制、压力控制等。

这为各行各业的自动化生产提供了更多可能性。

6.提高工作环境：由于变频器可通过调节转速避免电机噪音和振动，减少机械零部件的磨损，提高工作环境的舒适度和安全性。

同时，变频器的高效节能功能也可以减少电机的热量产生，降低电气设备与环境温度，减轻制冷设备的负担。

7.电网改善：由于变频器能够降低电机的启动电流，减少电网的峰值负荷，使电网能够更稳定可靠地工作，减少对电网的冲击和损坏。

总之，变频器作为一种功能强大的电力电子设备，可以实现电动机的调速和控制，具有精准的调速性能、良好的节能效果、全面的保护功能等优点，广泛应用于各个行业领域，推动了工业自动化的发展，为节能减排和环保做出了重要贡献。

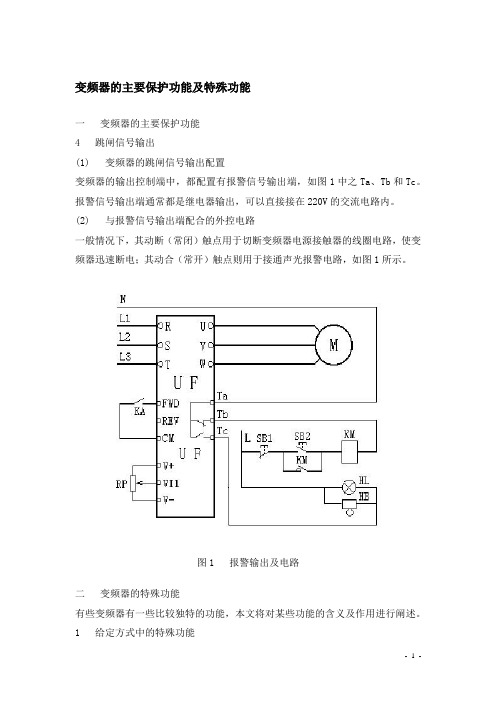

变频器的主要保护功能及特殊功能一变频器的主要保护功能4 跳闸信号输出(1) 变频器的跳闸信号输出配置变频器的输出控制端中，都配置有报警信号输出端，如图1中之Ta、Tb和Tc。

报警信号输出端通常都是继电器输出，可以直接接在220V的交流电路内。

(2) 与报警信号输出端配合的外控电路一般情况下，其动断（常闭）触点用于切断变频器电源接触器的线圈电路，使变频器迅速断电；其动合（常开）触点则用于接通声光报警电路，如图1所示。

图1 报警输出及电路二变频器的特殊功能有些变频器有一些比较独特的功能，本文将对某些功能的含义及作用进行阐述。

1 给定方式中的特殊功能1.1 模拟量给定的正、反转控制不少变频器具有用模拟量给定信号直接进行正、反转控制的功能，主要有两种方式：(1) 由给定信号的正、负值来控制正、反转。

例如，给定信号可以预置为（-10~+10）V，其中（-10~0）V为反转信号，（0~+10）V为正转信号。

(2) 由给定信号的中间值作为正转和反转的分界点。

例如，给定信号为（0~+10）V时，可以预置成（0~5）V为反转信号，（5~10）V为正转信号。

针对这种正、反转控制方式，有的变频器设置了如下的功能：(1) 死区功能用模拟量给定信号进行正、反转控制时，“0”速控制很难稳定，常常出现正转或反转的“蠕动”现象。

为了防止这种“蠕动”现象，需要在“0”速附近设定一个死区。

具体方法是：在正转和反转方向分别预置一个最低频“”率和“-”，死区范围即为“ ~-”。

例如，在Vacon CX系列变频器（芬兰）中，采用上述的第(1)种方式，其死区呈回线状，如图2(a)所示；而在时代TVF2000系列变频器（中国）和ABB-ACS600变频器（瑞典）中，则采用上述的第(2)种方式，其死区如图2(b)所示。

图2 模拟给定的正、反转控制 (a)正负信号控制 (b)正信号控制(2) 有效“0”信号功能在上述第(2)种控制方式中，存在着一个特殊的问题。

变频器对电机的保护功能变频器是电机运行的控制装置，同时对电机有一定的保护功能。

大多数的变频器具有过电压、过电流、欠电压和过载保护等功能。

过电流保护功能。

在电机加速、减速及恒速运行的任何一个环节，通过最大电流值的限定，可以启动过电流保护功能，即，当电动机过电流，或输出端发生短路等情况，逆变器的输出电流瞬时值大于电流检测值时，过电流保护功能动作，强制执行电机停机，对电机实施保护作用。

电压异常保护功能。

第一种情况是过电压保护：由于电动机的再生电压增加，即过电压状态，使主电路直流电压达到过电压检测值时，保护功能动作。

但是，如逆变器输入侧错误地施加过高的电压时，则不能实施有效保护。

第二种情况是欠电压保护：即，当电源电压降低等，使主电路直流电压低至欠电压检测值时，保护功能动作。

如选择瞬时停电再起动功能，则电源中断，电源恢复时自动复位，进行再起动，这时，不输出报警信号。

如当电压值降至不能维持逆变器控制电路电压时，则全部保护功能动作将自动复位。

电机过载保护功能。

当电动机电流超过电子热过载继电器的设定值，保护功能动作。

该功能不是所有的变频器都具备，有的变频器只能保护一些特定的电机类型，对于其他电动机可能保护不好。

因而变频器造型时，应对该问题进行全面核查；另外，当由一台逆变器驱动多台电动机时，各台电动机都必须安装各自的热过载继电器。

实际应用中发现，不同品牌的变频器所具备的功能不尽相同，对
于电机的控制和保护效果差别也较大，为了电机运行的安全性和整体运行效果，选择和匹配较好的变频器很必要。

在电力电子设备中，应用IGBT时，对IGBT的自身保护措施通常有以下三种：利用过电流信号的检测来切断栅极控制信号；利用缓冲电路抑制过电压，并***过量的dv/dt及利用温度传感器检测壳温控制主电路跳闸，以实现过热保护。

（1）过电流保护IGBT的过电流保护电路壳分为两种类型：一种是低倍数（1.2～1.5倍）的过载电流保护；另一种是高倍数（不加保护时可达8～10倍）的短路电流保护。

对于过载保护，由于不必快速响应，壳采用集中式的保护，即检测输入端或直流环节的总电流，当此电流超过设定值后，比较器翻转，封锁装置中所有IGBT驱动器的输入脉冲，使装置的输出电流降为零。

这种集中式的保护具有保护的彻底性，一旦保护动作后，需通过复位才能恢复正常工作。

IGBT的过电流保护还可采用集-射极电压识别法，因为IGBT的通态饱和压降VCE(sat)与集电极电流IC呈近似线性关系，所以IGBT的过电流保护也可以采用集电极电压检测的方法来实现，即利用测量VCE(sat)的大小来判断IGBT集电极电流的大小。

当IGBT的结温较高时，在大电流情况下的通态饱和压降会增加，这种特性有利于过电流的识别。

需注意两点：一是识别时间；二是保护切断速度。

从识别出过电流信号至切断栅极控制信号的总时间必须小于允许短路过电流的时间。

过电流时切断IGBT漏极电流不能和正常工作中切断速度一样快，在主电路电感中引起很高的反电动势而形成尖峰电压，这种尖峰电压足以损坏器件。

因此，应采用措施使得在允许的短路时间内进行慢速切断。

（2）短路保护在用IGBT构成的变流器中发生负载短路或同一桥臂出现直通现象时，电源电压直接加到IGBT的C、E两极之间，流过IGBT的集电极电流将会急剧增加，此时如不迅速撤除栅极驱动信号，就会烧毁IGBT。

IGBT能在不损坏的前提下承受电路电流的时间称为允许短路时间，用tsc表示。

Tsc的长短与电源电压VCC、栅射驱动电压VGE以及Tj有密切的关系。

变频器过电流保护控制和防止失速功能1.过电流保护控制变频器运行中，如遇到突变性电流或者峰值电流超过变频器允许值的情况，都会引起变频器过流保护。

过电流的原因①拖动系统运行过程中，负载发生突变，出现过电流；②对于大惯性负载，而且升/降速时间设置得比较短也将导致过电流；③外部故障引起的过电流，如电动机堵转，变频器输出侧短路或接地等。

2. 过电流处理方法无论是负载突变，还是升/降速过程中短时间的过电流，总是不可避免的。

因此，对变频器过电流的处理原则是尽量避免跳闸。

为此，变频器具有防止跳闸的自处理功能，也称防失速功能。

只有当冲击电流峰值过大时，才迅速跳闸，使变频器得到保护。

（1）负载突变当变频器在运行中出现过电流时，为使变频器不发生报警或停车，用户可根据电动机额定电流和负载的具体情况设定一个限值电流ISET 。

当电流超过设定限值ISET 时，变频器先是将输出频率适当降低，待电流低于限值ISET 时，工作频率再逐渐恢复。

如图4-27所示。

（2）升/降速时间过短在升/降速过程中，当电流超过设定限值ISET 时，变频器将暂时停止升/降速，待电流下降到限值ISET 以下时，再行升/降速动作。

可见，经这样处理后，延长了升/降速时间，如图4-28所示。

（3）防止失速功能与参数设置如果给定的加速或减速时间过短，变频器的输出频率变化远远超过电动机转速的变化，变频器将因过电流和再生电压过高而跳闸，运行停止，这种现象称作失速。

为了防止失速使电动机继续运行，就要检测出电流和再生电压大小以进行频率控制,适当抑制加减速速率，也就是防止失速的动作水平。

防失速功能设置以下三个参数，如图4-29所示。

防止失速动作水平功能设置：Pr.22参数设定范围：0～200%倍速时失速防止动作补正系数：Pr.23参数设定范围：0～200%防止失速动作开始降低时的频率：Pr.66参数设定范围：0～400Hz2.电子热保护电子热保护，主要是针对电动机过载进行保护。

通用变频器的原理通用变频器是指一种能够控制交流电机转速的电子设备，也叫做变频调速器、变频电源、调速器等。

其原理是将输入的固定频率、固定幅值的交流电信号通过整流、滤波、逆变等处理方式，将交流电转换为直流电，然后通过中频滤波和逆变等技术，将直流电再次转换为变频的交流电信号，实现对电机转速的调节。

下面将详细介绍通用变频器的工作原理。

通用变频器的工作原理可以概括为以下几个步骤：1. 输入电源：通用变频器的输入电源通常是三相交流电源，输入电压和频率可以根据使用要求进行设置。

2. 整流器：接收输入电源的交流电信号，通过整流器进行整流处理，将交流电转换为直流电信号。

整流器通常由整流桥等组成，将交流信号转换为带有波纹的直流信号。

3. 滤波器：对整流后的直流电进行滤波处理，去除波纹，使输出电流更加稳定。

滤波器通常采用电容器进行滤波，将波纹信号转换为稳定的直流电信号。

4. 逆变器：接收滤波后的直流电信号，通过逆变器进行逆变处理，将直流电再次转换为变频的交流电信号。

逆变器通常采用IGBT（绝缘栅双极性晶体管）等器件，能够实现高频率的开关控制。

5. 输出电源：逆变后的交流电信号经过中频滤波器等处理，输出为电机驱动所需的交流电源，实现对电机转速的精确控制。

除了以上基本步骤外，通用变频器还包括以下几个关键组成部分：1. 控制器：控制器是通用变频器的核心部分，其主要功能是接收外部控制信号，对变频器进行控制和调节。

控制器通常由微处理器等组成，能够对电机转速、启动、停止、加速、减速等参数进行精确控制。

2. 速度反馈回路：为了保证电机运行的稳定性，通用变频器通常会设计速度反馈回路，通过传感器等设备获取电机当前的转速信息，并将转速信号反馈给控制器，控制器根据反馈的信号进行调节。

3. 保护功能：为了保护电机和变频器的安全运行，通用变频器通常会设计多项保护功能，如过流保护、过压保护、过载保护、短路保护等，一旦检测到异常情况，变频器会自动切断电源，避免设备损坏和人身安全事故。

变频器的三种保护功能前言随着工业自动化程度的不断提高，变频器的作用越来越重要。

变频器具有调速、节能、稳定性好等特点，已被广泛应用于机械制造、石油化工、电力等众多领域。

在使用变频器时，如何保护其工作状态和延长使用寿命成为一个重要问题。

变频器具有多种保护功能，这篇文章主要介绍其中的三种保护功能。

三种保护功能过流保护过流是变频器工作中常见的问题之一。

过流会导致变频器过载，甚至会造成变频器烧毁等事故。

为了保护变频器，变频器设有过流保护功能。

当变频器控制的负载电流超过预设限值时，过流保护电路会自动切断电源，使变频器停止工作。

这样可以避免由于负载电流过大引起的设备损坏，确保设备工作状态和稳定性。

过压保护过压保护是变频器保护机制的另一种重要功能。

工作电压过高会导致变频器电压超标，从而对设备造成伤害。

在变频器中，过压保护功能通过在电压过高时自动切断电源来防止设备损坏。

通过使用过压保护功能，可以保证变频器的长期使用，并减少故障率。

缺相保护缺相是变频器控制电机时可能遇到的一种危险问题。

当电机控制电路中存在缺相现象时，控制 Voltage Source Inverter (VSI) 引起的电机当前不可逆损失。

缺相保护功能通过检测控制电路中的电压，当检测到缺相现象时，会通过立即切断电源来防止由于没有接收到前端模块或驱动器模块的信号而引起电机损坏。

缺相保护功能是变频器保护机构中非常重要的功能之一。

結語变频器的保护功能对于设备的稳定性和寿命具有重要意义。

在变频器的生产和使用中，保护设备不仅可以保护设备本身，延长设备使用寿命，也可以减少设备出现故障的概率，保障人员安全。

通过使用这三种保护功能，可以大大提高变频器的工作效率和安全性，为设备的生产和使用提供重要的保障。

变频器的保护功能变频器保护功能是指在变频器运行过程中，通过采取一系列措施，保护变频器及其连接设备、电机和操作人员安全，并提高设备的可靠性和使用寿命。

以下是常见的变频器保护功能。

2.过载保护：通过设置负载电流上限，当负载过重时，变频器会进行报警或者停机保护，以防止电机因过载而受损。

3.短路保护：变频器通过监测电路中的电流和电压，一旦发现短路故障，会立即切断电源，以保护设备和人员的安全。

4.缺相保护：变频器监测输入电源中的电流和电压，当发现电源的一些相位缺失时，会自动切断电源，避免设备毁坏和人员电击的危险。

5.过压和欠压保护：通过监测输入电压的大小，当电压超过或低于设定值时，变频器会采取相应的措施，如报警或切断电源。

过高或低的电压可能会引起设备故障。

6.过热保护：变频器会监测电机和自身的温度，一旦温度过高，会通过报警或停机保护来保护设备和电机。

过高的温度可能会导致电机绝缘老化、变频器元件损坏等。

7.缺相保护：当输入电源中相失去电压或电流时，变频器会通过逻辑判断，进行相应的保护动作，以防止设备和电机受到损害。

8.过载时间保护：变频器可以设置过载时间上限，当负载电流持续超过设定的时间时，变频器会进行报警或停机保护，以保护设备和电机。

9.错误相序保护：当输入电源的相序错误时，变频器会通过监测相位顺序进行保护动作，以防止设备和电机受到损伤。

10.错误接线保护：变频器通过监测设备接线情况，一旦发现接线错误，会进行报警或停机保护，以防止设备和电机受到损伤，同时保护操作人员的安全。

11.加速度控制：变频器在启动时可以通过加速度控制功能，控制电机的加速度，避免电机瞬时受力过大，保护电机及其连接设备的安全。

12.故障自诊断和自动重启功能：变频器具有故障自诊断功能，通过监测和分析电机和系统的状态，可以检测出故障，并进行相应的保护措施。

同时，变频器还可以具备自动重启功能，一旦故障得到修复，可以自动进行重启操作。

总之，变频器的保护功能使其能够及时发现并防止各种故障，提高设备和电机的可靠性和安全性，延长使用寿命，减少对维修和更换的需求，为工业生产提供可靠的保障。

试论通用变频器的保护功能摘要：随着经济的不断发展，人们的生活水平越来越高，变频器作为人们生产生活中重要的电力控制设备，得到了越来越广泛的应用。

在多数人的思维中，变频器主要的功能就是变频，事实上不是这样的，它还有一个非常重要的功能就是保护功能。

要想更好的实现变频器的保护功能，就必须掌握变频器的正确使用方法，定期进行故障检测，排查变频器可能存在的故障，保证变频器的正常使用。

本文主要针对通用变频器的保护功能展开论述，希望能够对相关领域的研究人员提供借鉴意义。

关键词：通用变频器；过电保护；过载保护；电压保护变频器是利用微电子技术和变频技术，对变电机工作电源频率进行改变，实现对交流电动机进行有效控制的电力控制设备，变频器由整流、逆变、滤波、驱动单元、制动单元以及检测单元等组成，主要依靠内部的IGBT开断对输出电源的频率与电压进行调整，提供电机需要的电源电压，实现调速、节能的目的，变频器还有一个非常重要的功能就是保护功能，随着工业化水平的提升，变频器得到了越来越广泛的应用，对于机器设备工程质量与产品质量的提升有着重大意义。

在科技快速发展的今天，变频器也在不断优化创新，在能源转换方面，变频器的可靠性逐渐增高，所应用的领域也越来越广泛，其本身具有的较为全面的保护功能也有效的降低了维修工作的难度。

接下来，笔者将对通用变频器的保护功能进行详细论述。

一、通用变频器的过电保护功能在实用变频器的过程中，当发生电动机堵塞或者输出侧短路现象的时候，变频器将会有较大的电流产生，直接损害变频器内部半导体器件。

所以，要想更好的防御突然变大的电流，就必须将过点保护电路安插在变频器中。

一旦电路中电流值超过标准，变频器可以自动将半导体器件切断，调整电流输出，实现对电动机实际运行的调整，降低变频器输出电流量。

在拖动系统中，大多数负载是没有规律的变动着的。

所以，工作中的变频器不管加速还是减速过程，短时间内出现过电现象无法避免。

当出现过电现象的时候，处理原则就是尽可能不跳闸，设置防跳闸系统，在冲击电流极大的时候或者无法通过防跳闸措施解决问题的时候，及时跳闸。
