电路填空选择判断作业任务

第一次作业：1：[填空题]6、基尔霍夫电压定律适用于( )电压。

7、一阶电路时间常数τ越大，则电压或电流达到稳态所需要的时间越( )。

8、一个正弦量三要素包括：频率、幅值和( )。

9、电容的容抗与频率成( )比。

10、在纯电感元件交流电路中，在相位上电压比电流( )90︒。

参考答案：6、回路7、长8、初相位9、反10、超前2：[单选题]2、A：1AB：0AC：2AD：-6A参考答案：D3：[单选题]8、A：-jB：+jC：0参考答案：B4：[单选题]9、在下列单一参数元件的交流电路中，不会产生的无功功率的是( )。

A：纯电阻B：纯电感C：纯电容参考答案：A5：[判断题]1、电压的方向规定为由高电位("+”极性)端指向低电位("-”极性)端，即为电位降低的方向。

参考答案：正确6：[判断题]2、无论电压和电流的参考方向选得如何，欧姆定律U=IR式子前均为正号。

参考答案：错误7：[判断题]3、一个电路中，功率不一定平衡。

参考答案：错误8：[判断题]4、给电感性负载串联电容可以提高功率因数。

参考答案：错误9：[判断题]5、某RLC串联电路发生了谐振，L或C上的电压大于电源电压。

参考答案：正确10：[单选题]1、在图1中，U AB=()V图1A：1B：0C：2D：-1参考答案：B11：[填空题]1、电力系统电路的作用是实现( )的传输和转换。

2、为了分析与计算电路方便，常任意选定某一方向作为电流的( )方向。

3、若电压、电流的参考方向不相同，P=UI为正值，该元件是( )。

4、在一定电压下电源输出的功率和电流决定于( )的大小。

5、若电源的开路电压为12V，其短路电流为30A，则该电源的内阻为( )Ω。

参考答案：1、电能2、参考3、电源4、负载5、0.412：[单选题]10、下列问题不是由功率因数低引起的是( )。

A：发电设备的容量不能充分利用B：增加线路和发电机绕组的功率损耗C：电压不稳定参考答案：C13：[单选题]11、给某电感性负载并联电容以提高功率因数，是指( )。

第一章 电路的基本概念和基本定律一、填空：1．电路如图 1.1所示，则1S U 和1S I 在电路中的作用分别是（ ）。

（电源或负载）8V图1.22A图1.11S S I2．电路如图1.2所示，则8V 电压源发出功率等于（ ），2A 电流源吸收功率为（ ）。

3．如图1.3所示电路中A 点的电位为：（ ）_A34. 图1.4所示直流电路中，A 、B 两点的电位为（ ）。

5．如图1.5所示，电流I 为（ ）。

5Ω图1.5 图1.66. 电路如图1.6所示，则电流I为（）。

二、在图1-1所示的电路中，若I1=4A，I2=5A，请计算I3、E2的值；若I1=4A，I2=3A，请计算I3、E2、E1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。

20Ω20Ω图1-1三、图1-2中，已知I= 4A，I1=1A，I4=2A，试求电流I2，I3，I5和I6。

图1-2四、图1-3所示电路中，求U 1、U 2及电流源、电压源各自的功率。

25Ω图1-3五、用等效变换法求图1-4的等效电路。

（a ） (b) (c)图1-4六、电路如图1-5所示，试用电压源和电流源等效变换的方法计算电流I。

I2Ω2图1-5第二章 电路的分析方法一、填空1．如图1.1所示电路的开路电压U OC 等于（ ）。

AB图1.14图1.22．如图1.2所示单口网络的开路电压U OC 为：（ ） 3. 图1.3所示稳态电路中电压U 等于（ ）。

u O图1Ω4. 如图1.4所示，若N 为无源网络，当6A, 6V S S i u ==时，9V O u =，则2A, 2V S S i u ==时，O u 为：（ ）5． 如图1.4所示，若N 为无源网络，当6A, 6V S S i u ==时，9V O u =；4A, 2V S S i u == 时3V O u =；则2A , 4V S S i u ==时，O u 为（ ）二、试分别用支路电流法和结点电压法求图2-1所示电路中的各支路电流，并计算2 电阻吸收的功率。

2.3《简易电路》练习一、填空题1、电路中，开关有控制 ______ 的作用。

2、一个简单地电路是由 ______ 、_____ 和____ 等必要元件组成。

3、电流从电池的 ____ 流出，通过导线流经_____ ,回到电池的________ ,形成闭合回路。

4、把小灯泡安装在 _____ 上，再在两端连接上导线。

二、判断题，对的打错的打X。

1在简单的电路中，没有开关，小灯泡就不能亮。

（）2.开关的作用是决定是否让电流通过。

（）3.电池中的电流从正极流向负极。

（）4.一个简单的电路至少需要由电池和小灯泡两部分组成。

（）5.要使小灯泡亮起来，导线应该接触小灯泡的灯丝。

（）6.当开关闭合时，电路是通路。

（）三、选择题，将正确的序号填写在括号内。

1.连接在简单电路中的小灯泡被称为（）A.用电器B.电源C.开关2.下列提供的材料中，能够组成一个简单电路的是（）A.两根导线，一节电池B.两根导线，两节电池，一个开关C.个小灯泡，节电池，三根导线，一个开关3.在连接简单电路时，使用（）可以更方便。

A.导线、电池B.电池盒、灯座C,导线、灯座4、下图中能用开关控制电路的是（）四、连线题1、根据左边的电路图，用线将小灯泡和电池连接起来。

OB2、将下列电器元件与其作用连线。

电池持续供电导线连通或切断电源开关利用电流来工作用电器连接各个元件五、综合题在简单的电路实验中，小明连接如图的电路，让灯泡正常发光。

回答下列问题。

12.电路中的电流的方向是（）A.负极流向正极B.正负极流向中间C.正极流向负极3.下列材料能够用来制作导线的是（）A.绳子B.金属丝C.木条4.灯泡发光的部件是（）A.灯丝B.玻璃泡C.金属壳5.下列物品不属于用电器的是（）A.电风扇B.单刀开关C.小灯泡6.图中的电路图中缺少的电路元件是（）A.电源B.用电器C.开关一、填空题1、电流2、电源导线用电器3、正极用电器（小灯泡）负极4、灯座二、判断题1、X2、J3、J4、X5、X6、J三、选择题1、A2、C3、B4、A1、四、连线题电池------------ 持续供电导线、连通或切断电源开关I利用电流来工作用电器/<4X连接各个元件五、综合题1. C2. B3. A4. B5.C四年级科学下册2.点亮小灯泡练习题一、填空题1课堂回顾2.小灯泡的发光部位是—3.干电池的金属铜帽端是_ 另一端是—4.时，电池中的电会很快消耗完，并且电池还会在瞬间发热变烫，甚至可能爆炸。

第1章电路模型和电路定律一、填空:1、—1.5A2、电路中某支路电流为1A-，表示该支路电流的真实方向与参考方向相反。

若电路电流I的参考方向由a→b,若电压与电流为非关联参考方向，则电压参考方向为 b→a 。

已知I=3A，U= -5V,则功率P= -15W ，是吸收功率（吸收或发出)。

3、电路中A、B两点的电位分别为U A=20V,U B=-20V，则两点间电压U AB= 40V 。

4、一个理想电流源串联5Ω电阻时，流过电阻电流为2A，当改变电阻阻值为10Ω时，流过电阻电流为 2A 。

5、电压源不允许短路，电流源不允许开路。

6、电路中电压U= 115 V。

7、6Ω； 8、U =16 V、R = 2Ω；9、2Ω；10、20V；11、理想电压源，串联，理想电流源，并联 .12、-6Ω二、选择1-5、D、B、B、A、A、6-11、A、C、C、A、B、A三、计算1．在指定的电压u和电流i参考方向下，写出下列元件u和i的约束方程（VCR）。

解：（a）u = -10i（b)u = —10V2、如图所示电路，已知15i A=-，21i A =，62i A=,求4i.解:i3 = i1+i2 = -5+1 = 4A ; i4 = i6-i3= 2-4 = —2A3、求电路中电流I、电压U及电阻的功率P。

解：（a）I = 2—4 = —2A U = 3I = —6V P = UI = 12W(b) I= 6-2 = 4A U = 2I= 8V P= UI= 32W4、图示电路中，分别计算两个电流源的功率，并判断是吸收还是发出功率。

图7解：3A 电流源吸收9w ；6A 电流源发出18w5、U ab=16V6、如图11所示，试计算ＵAC , ＵAD 。

解：闭合回路中电流为1A ，ＵAC =ＵBC = —1×（20+10）+ 2 = -28 V ＵAD =ＵBD =ＵBC + 2 = -26 V7、图示电路中，求： (1）当开关Ｋ合上及断开后，ＵAB =？ (2）当开关Ｋ断开后，ＵCD =?解：（1）当开关合上时，ＵAB = 0 V当开关断开时,沿最大回顺时针绕行,其电流I = -20/7 A ＵAB =12-6I —9 ＵAB = -99 / 7 V(2) 当开关Ｋ断开后，ＵCD = 9 – I ×1 = 43 / 7 V 8、试求图示电路的入端电阻R ab ，图中电阻的单位为欧。

第1章第1次 专业 班 学号 200 姓名一、填空题1．在电路分析计算中，必须先指定电流与电压的 参考方向 ，电压的参考方向与电流的参考方向可以独立地 指定 。

2．若电流的计算值为负，则说明其真实方向与参考方向 相反 。

3．线性电阻上电压u 与电流i 关系满足 欧姆 定律，当两者取关联参考方向时其表达式为 u=iR 。

4．基尔霍夫定律与电路的 结构 有关，而与 元件性质 无关。

5．KCL 实际上是体现了 电荷守恒定律 或 电流连续性 的性质。

6．KVL 实际上是体现了电压与 路径 无关的性质。

二、选择题1．电路如图1所示，已知11A i =-，32V u =，131R R ==Ω，22R =Ω，则电压源电压 =S u （ B ）。

A ．7V B ．9V C ．7V - D ．9V -2．电路如图2所示，已知12A i =-，52V u =-，341ΩR R ==，52ΩR =，则电流源电流=S i （B ）。

A ．3A B ．6A C ．212A R i +（） D ．122A R R +（）3．电路如图3所示，电流源功率如何？（ B ）。

A ．发出B ．吸收C ．为零D ．不确定4．电路如图4所示，10V =-u ，2A i =-，则网络N 的功率为（ B ）。

A ．吸收20W B ．发出20W C ．发出10W D ．发出10W -三、计算题1．电路如图5所示，试校核所得解答是否满足功率平衡。

（提示：求解电路以后，校核所得结果的方法之一是核对电路中所有元件的功率平衡，即元件发出的总功率应等于其他元件吸收的总功率）。

解：P A ＝-300W （发出）； P B =60W （吸收）； P C =120W （吸收）；P D =80 W （吸收）； P E =40 W （吸收）；P A +P B +P C +P D +P E =0（功率平衡）2．试求如图6所示各电路中的电压U，并讨论计算各个元件和端口功率。

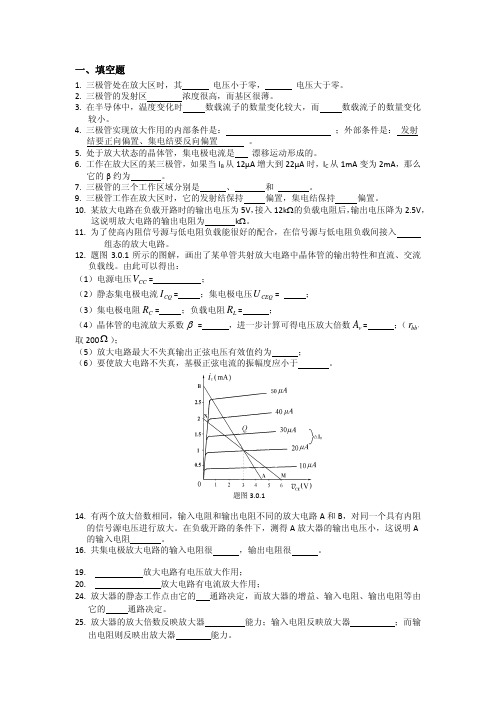

一、填空题1. 三极管处在放大区时，其 电压小于零， 电压大于零。

2. 三极管的发射区 浓度很高，而基区很薄。

3. 在半导体中，温度变化时 数载流子的数量变化较大，而 数载流子的数量变化较小。

4. 三极管实现放大作用的内部条件是： ；外部条件是： 发射结要正向偏置、集电结要反向偏置 。

5. 处于放大状态的晶体管，集电极电流是 漂移运动形成的。

6. 工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 。

7. 三极管的三个工作区域分别是 、 和 。

9. 三极管工作在放大区时，它的发射结保持 偏置，集电结保持 偏置。

10. 某放大电路在负载开路时的输出电压为5V ，接入12k Ω的负载电阻后，输出电压降为2.5V ，这说明放大电路的输出电阻为 k Ω。

11. 为了使高内阻信号源与低电阻负载能很好的配合，在信号源与低电阻负载间接入组态的放大电路。

12. 题图3.0.1所示的图解，画出了某单管共射放大电路中晶体管的输出特性和直流、交流负载线。

由此可以得出：（1）电源电压CC V = ；（2）静态集电极电流CQ I = ；集电极电压CEQ U = ； （3）集电极电阻C R = ；负载电阻L R = ；（4）晶体管的电流放大系数β= ，进一步计算可得电压放大倍数v A = ；（'bb r 取200Ω）；（5）放大电路最大不失真输出正弦电压有效值约为 ；（6）要使放大电路不失真，基极正弦电流的振幅度应小于 。

14. 有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A 放大器的输出电压小，这说明A 的输入电阻 。

16. 共集电极放大电路的输入电阻很 ，输出电阻很 。

19. 放大电路有电压放大作用； 20. 放大电路有电流放大作用；24. 放大器的静态工作点由它的 通路决定，而放大器的增益、输入电阻、输出电阻等由它的 通路决定。

第二单元电路1.电和我们的生活【选择题】1.牛牛的爸爸看到隔壁邻居触电了，他首先切断了电源，然后( )把搭在触电者身上的电线挑开了，这种做法才是正确的。

A.用干燥的铁棒B.直接用手C.用干燥的木棒D.用浸湿的木棒2.一般来说，对于人体的安全电压是36伏以下。

下面对人体安全的电是( )。

A.高压电B.纽扣电池的电C.学校用的电D.厨房用的电3.对我们来说，下列做法属于不安全用电的是( )。

A.保护电器绝缘体B.直接将导线插到房间插座中C.移动电器时切断电源D.在手电筒中加入电池4.下列电器中使用发电厂的电的是（）。

A.手电筒B.计算器C.电视机D.秒表5.下列属于节约用电的行为是（）。

A.家里没有人，电灯全部开着B.电视机不看了仍然开着C.把家里的白炽灯换成节能灯D.吃完饭后电饭锅保持保温6.雷雨天，下列情况可能会遭雷击（）。

A.站在大树下B.躲在家里C.拔掉电源D.走地下通道【判断题】1.不管是低压电还是高压电，不直接碰到是不会触电的。

（）2.不要用湿布擦试电器、插座和开关，也不能用湿的手触摸它们。

（）3.干电池不是电源。

（）4.实验课上，如果没有准备足够多的电池，可以用实验室插座里的电代替做实验。

（）5.静电现象在生活中有利无害。

（）6.当我们看到断开或裸露的电线时，要马上报告家长、老师或有关人员。

（）7.所有的电都有触电危险。

（）8.如果家用电器着火了，我们要在第一时间泼水灭火。

（）9.遇到电器着火，不能用手去拔插头，应先切断电源，再用绝缘物体将插头拔掉。

（）10.春天是放风筝的好季节，我们可以在高压电线附近放风筝。

（）2.点亮小灯泡【选择题】1.下列用法最容易使电池报废的是（）。

A.通路B.短路C.断路D.串联2.小灯泡之所以能够发光，是因为（）。

A.有了电池B.有了导线C.有电流通过灯泡D.开关是断开的3.小灯泡上一般有（）连接点。

A.一个B.两个C.三个D.四个4.一节普通干电池的电压是（）。

电路测试题目及答案一、选择题1. 电路的基本组成包括电源、用电器、导线和______。

A. 电阻B. 开关C. 电容D. 电感答案：B2. 在串联电路中，各电阻两端的电压之和等于总电压，这是因为串联电路具有______。

A. 分压作用B. 串联作用C. 并联作用D. 反馈作用答案：A3. 欧姆定律表明，电流与电压成正比，与电阻成反比。

如果电阻保持不变，电压增加一倍，则电流将______。

A. 增加一倍B. 减少一半C. 保持不变D. 增加三倍答案：A二、填空题4. 一个电路中，如果电流为2A，电阻为5Ω，根据欧姆定律，该电路两端的电压为______V。

答案：10V5. 电路中，功率P的计算公式为P=______×I，其中U代表电压，I 代表电流。

答案：U三、简答题6. 简述并联电路中各支路电流的关系。

答案：在并联电路中，各支路电流之和等于总电流。

由于并联电路中各支路两端电压相等，根据欧姆定律，各支路电流与各自电阻成反比。

7. 解释什么是基尔霍夫电压定律，并给出其数学表达式。

答案：基尔霍夫电压定律表明，在任何闭合电路中，沿着闭合路径的电压降之和等于零。

其数学表达式为：∑V = 0。

四、计算题8. 一个由两个电阻R1=100Ω和R2=200Ω串联组成的电路，接在U=24V的电源上。

求电路的总电阻和总电流。

答案：总电阻R总= R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，总电流I = U / R总= 24V / 300Ω = 0.08A。

9. 若将上述电路改为并联，求并联电路的总电阻和总电流。

答案：并联电路的总电阻R总= (R1 × R2) / (R1 + R2) = (100Ω × 200Ω) / (100Ω + 200Ω) = 200/3Ω ≈ 66.67Ω。

总电流I = U / R总= 24V / (200/3Ω) = 3.6A。

五、实验题10. 设计一个实验来测量一个未知电阻的阻值。

第二单元《电路》一、选择题1．生活中使用的电都是由电源提供的,下列物品中由发电厂供电的是（）。

A．手机B．钟表C．电视机2．电路中的小灯泡能发光是因为（）。

A．有了电流B．有了导线C．有电流通过灯泡3．下面（）不是正确的小灯泡符号。

A．B．C．4．使用电路检测器检测电路,两个检测头需要先碰触才能检测,这样做的好处是（）。

A．防止电路中电流反方向流动B．检查电路检测器是否完好C．检测故障电路时始终有电流通过5．小雨用电路检测器检测接线盒,记录了以下情况,内部连接正确的是（）。

A．B．C．6．下列选项中,用导线把灯泡、电池和三种物品分别相连,灯泡定不发光的是（）。

A．银汤匙B．铁螺丝钉C．塑料外壳7．自制小开关时,要能够正常控制电路的通断,小开关上活动的部件________。

A．有绝缘体,也有导体B．只能是绝缘体C．必须是导体8．下面的各种连接,如果可以发光,小灯泡发光强的是________。

A．B．C．二、填空题9．常见的电路一般分___________和___________两种连接方法。

我们家里的照明电一般用___________方法连接。

10．一段导线和一节电池能点亮一个小灯泡,__________、__________和__________组成了一个简易电路。

11．检测接线盒前,先将电路检测器的_________接触一下,以检测它能否正常工作。

12．开关的制作要使用__________和__________两种材料。

三、简答题13．现在我们国家提倡建设节约型社会,请你根据日常生活经验和所学知识,写出四条家庭节约用电的建议。

14．如果是5个或更多的接线柱的接线盒,怎样才能毫无遗漏地检测任意两个接线柱之间的通断情况？请说说你的方法。

（提示：可参考下图）15．在日常生活中你知道哪些避免触电的方法？16．书房里的阅读灯和照明灯是怎样连接的？你是如何判断的？四、综合题17．图1：玻璃泡的作用是隔绝空气,灯丝的作用是_______,金属架的作用是固定灯丝,连接点的作用是_______。
