2019第2期中（总第291期）例1：某绝缘球壳均匀带电+Q ，半径为R ，其球心处有一带电量为+q 的点电荷，其受力为零。
当于球壳上挖去一半径为r （r<<R ）的圆时，受力平衡被打破，试求此时点电荷的受力大小。
（静电力衡量为k ）解法1：该解法的思路我们称之为‘补偿法’，题干中说在球壳上挖掉一个圆孔，其作用相当于在圆孔处放置了一个带电量相当的负电荷，经过求解可以知道负电荷q ’的值为q ’=Q πr 2/4πR 2。
通过补偿法我们知道，挖去圆孔之前受力平衡，挖去之后所受力相当于在圆孔处放置等量异种电荷时点电荷所受的力，通过公式求解可得：F=KqQr 2/4R 2X1/R 2=KqQr 2/4R 4因为点电荷为正电荷，补偿小球带负电荷，所以力的方向是由圆心指向小孔。
解法2：另外的一种解法的思路是在球壳上挖去一个圆孔，其作用等效于在与小孔原点对称位置处放置一同性等量电荷，大小为：q ’=Q πr 2/4πR 2=Qr 2/4R 2，由此可求镜像电荷对点电荷的库仑力为F=KqQr 2/4R 4，方向由虚拟电荷指向点电荷，也就是由点电荷指向小圆孔。
例2：如下图所示：有一均匀带电圆环，带电量为+Q ，已知圆环半径为R ，现过圆形O 做圆环平面的垂线，于垂线上距原点O 长度为L 处取一点P ，试问P 点场强。
解法：该题可以使用微元法进行求解，微元法顾名思义，就是把整体拆分成微小的单元进行分析，使用微元法的前提是圆环形状规则，电荷分布均匀，这样假设圆环上的电荷密度为ρ，这样取圆环上一小段长度为Δ1，那么这个小段的带电量就是Δq=ρX Δl ，该小段近似看成一个点电荷，那么这段在P 处的场强E=k Δq/r 2,这个场强可以分为垂直圆环方向和平行圆环方向两个场强，圆环上的电荷对于P 点产生的场强在垂直方向互相抵消，水平方向叠加，所以这里只要求出水平方向的场强Ex 即可。
E x =Ecos θ=cos θk Δq/r 2。
电场的叠加解析电荷分布产生的电场的叠加效应电场叠加是指当有多个电荷同时存在时，它们所产生的电场可以互相叠加的现象。
这种叠加效应可以通过分析电荷的分布和电场的特性来进行解析，从而计算出叠加电场的强度和方向。
本文将介绍电场叠加的基本原理和应用。
一、电场叠加原理电场的叠加原理是基于库仑定律和叠加原理的基础上得出的。
根据库仑定律，两个点电荷之间的电场强度与它们之间的距离和电荷量有关。
假设有n个电荷在同一空间中，那么每个电荷产生的电场都可以看作是其他（n-1）个电荷共同作用下的结果。
根据叠加原理，电场强度可以通过将每个电荷产生的电场矢量相加得到。
设第i个电荷qi位于坐标(xi, yi, zi)，观察点P位于坐标(x, y, z)，则第i个电荷对于观察点P产生的电场强度为：Ei = k * qi / r_i^2 * Ri，其中k为库仑常量，ri为观察点P到第i个电荷的距离，Ri为指向观察点P的单位矢量。
将每个电荷产生的电场矢量相加，最终得到观察点P处的总电场强度E：E = E1 + E2 + ... + En二、解析电荷分布产生的电场叠加效应对于复杂的电荷分布，可以利用叠加原理将其分解为若干个简单的电荷分布，然后对每个简单的电荷分布计算其产生的电场，最后再将它们进行叠加得到整个电荷分布产生的电场。
以均匀带电圆环为例，假设圆环半径为R，圆环电荷线密度为λ。
我们可以将圆环切割成无限多的小电荷dq，然后对每个小电荷dq计算其产生的电场，最后进行叠加。
根据对称性和积分计算的方法，可以得到圆环中心点P处的电场强度为：E = k * λ * z / (4π * ε * R^2 * (R^2 + z^2)^(3/2))其中，z为P点沿圆环轴线的垂直距离，ε为真空介质常数。
同样的方法可以应用于其他电荷分布，如均匀带电球体、直线电荷分布等。
三、电场叠加的应用电场叠加原理在电荷分析和电场计算中有着重要的应用。
通过合理地选择电荷分布的特性和叠加方法，可以解析出复杂场景中的电场分布。

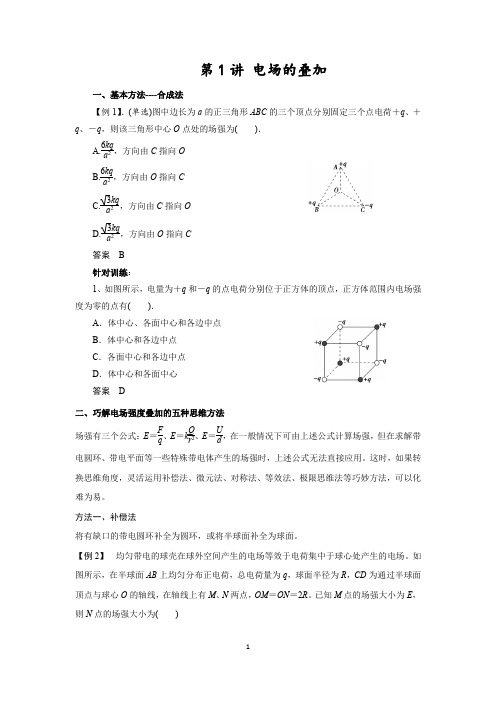

第1讲 电场的叠加一、基本方法----合成法【例1】．(单选)图中边长为a 的正三角形ABC 的三个顶点分别固定三个点电荷＋q 、＋q 、－q ，则该三角形中心O 点处的场强为( )．A.6kqa 2，方向由C 指向OB.6kqa 2，方向由O 指向C C.3kqa 2，方向由C 指向O D.3kqa 2，方向由O 指向C 答案 B 针对训练：1、如图所示，电量为＋q 和－q 的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有( )．A ．体中心、各面中心和各边中点B ．体中心和各边中点C ．各面中心和各边中点D ．体中心和各面中心 答案 D二、巧解电场强度叠加的五种思维方法场强有三个公式：E ＝F q 、E ＝k Q r 2、E ＝Ud ，在一般情况下可由上述公式计算场强，但在求解带电圆环、带电平面等一些特殊带电体产生的场强时，上述公式无法直接应用。
这时，如果转换思维角度，灵活运用补偿法、微元法、对称法、等效法、极限思维法等巧妙方法，可以化难为易。
方法一、补偿法将有缺口的带电圆环补全为圆环，或将半球面补全为球面。
【例2】 均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R 。
已知M 点的场强大小为E ，则N 点的场强大小为( )A.kq2R 2－E B.kq 4R 2 C.kq4R 2－ED.kq2R2＋E 答案 A 针对训练：2、如图所示，半径为均匀带电圆形平板，单位面积带电量为，其轴线上任意一点（坐标为）的电场强度可以由库仑定律和电场强度的叠加原理求出：=2，方向沿轴。
现考虑单位面积带电量为的无限大均匀带电平板，从其中间挖去一半径为的圆板，如图2所示。
则圆孔轴线上任意一点（坐标为）的电场强度为 ( )A. 2B. 2C. 2D. 2 答案 A 方法二、微元法可将带电圆环、带电平面等分成许多微元电荷，每个微元电荷可看成点电荷，再利用公式和场强叠加原理求出合场强。

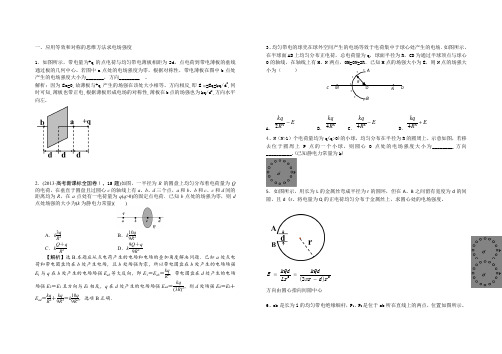

一、应用等效和对称的思维方法求电场强度1．如图所示，带电量为+q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心。
若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为_______，方向________ 。
解析：因为Ea=0,故薄板与+q 产生的场强在该处大小相等、方向相反,即E 板=Eq=kq/d 2,同时可知,薄板也带正电,根据薄板形成电场的对称性,薄板在b 点的场强也为kq/d 2,方向水平向左.2．(2013·高考新课标全国卷Ⅰ，15题)如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3q R 2B ．k 10q 9R 2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2【解析】选B.本题应从点电荷产生的电场和电场的叠加角度解决问题．已知a 处点电荷和带电圆盘均在b 处产生电场，且b 处场强为零，所以带电圆盘在b 处产生的电场场强E 1与q 在b 处产生的电场场强E ab 等大反向，即E 1＝E ab ＝kqR2，带电圆盘在d 处产生的电场场强E 2＝E 1且方向与E 1相反，q 在d 处产生的电场场强E ad ＝kq(3R )2，则d 处场强E d ＝E 2＋E ad ＝kq R 2＋kq 9R 2＝k 10q9R2，选项B 正确．3、均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，OM=ON=2R ．已知M 点的场强大小为E ，则N 点的场强大小为（ ）A ．B ．C ．D ．4、N （N>1）个电荷量均为q(q>0)的小球，均匀分布在半径为R 的圆周上，示意如图，若移去位于圆周上P 点的一个小球，则圆心O 点处的电场强度大小为________,方向__________.(已知静电力常量为k)5．如图所示，用长为L 的金属丝弯成半径为r 的圆环，但在A 、B 之间留有宽度为d 的间隙，且d 《r 。
（选修3-1）第一部分静电场专题1.19 电场叠加（基础篇）一．选择题1．（6分）（2019四川泸州三模）如图所示，在纸面内有一场强大小为E0的匀强电场（图中未画出），两等量正点电荷P和Q固定在纸面上置于匀强电场中，距离为l。
纸面内与两点电荷距离均为l的a点处的电场强度恰好为零。
如果将P换成等量的负点电荷其他条件不变，则a点处电场强度的大小为（）A．0 B．E0C．E0D．2E0【参考答案】．B【名师解析】根据电场强度的叠加原理可知，正点电荷P和Q在a处的电场强度为，方向竖直向上；a处的电场强度为零，则匀强电场场强为E0＝，方向竖直向下。
当P换成等量负电荷时，根据几何关系可知，电荷P、Q在a处的电场强度为，方向水平向左，根据勾股定理可知，此时a点电场强度大小为E＝＝2＝，故B正确，ACD错误。
2.（2019沈阳东北育才学校模拟8）如图所示，边长为L的正六边形ABCDEF的5条边上分别放置5根长度也为L的相同绝缘细棒。
每根细棒均匀带上正电。
现将电荷量为+Q的点电荷置于BC中点，此时正六边形几何中心O点的场强为零。
若移走+Q及AB边上的细棒，则O点强度大小为（k为静电力常量）（不考虑绝缘棒及+Q之间的相互影响）（）A ．2kQ LB ．243kQ LCD 【参考答案】D【名师解析】每根细棒均匀带上正电，现将电荷量为+Q 的点电荷置于BC 中点，此时正六边形几何中心O 点的场强为零；根据点电荷电场强度公式可知，+Q 的点电荷在O 点的电场强度大小为E==；那么每根细棒在O 点的电场强度大小也为E=；因此+Q 及AB 边上的细棒在O 点的合电场强度大小E合=23L；其方向如下图所示：若移走+Q 及AB 边上的细棒，那么其余棒在O 点的电场强度大小为E′合；方向与图中方向相反，故ABC 错误，D 正确。
【关键点拨】根据点电荷电场强度公式E=k ，结合矢量的合成法则，及三角知识，即可求解。
考查点电荷的电场强度公式，掌握矢量的合成法则的内容，及三角知识的运用。
电场叠加原理
电场叠加原理是指在某个空间中，如果有多个电荷或电荷分布存在，那么在该空间中任一点的电场强度等于每个电荷或电荷分布所产生的电场强度的矢量和。
简言之，电场的叠加是线性的。
具体来说，如果在某一点P处有n个电荷qi（i=1,2,...,n），它们与该点的距离分别为ri，则该点处的电场强度可以表示为：
E=k*(q1/r1^2)*r1̂+k*(q2/r2^2)*r2̂+...+k*(qn/rn^2)*rn̂
其中，k为电场常数，r1̂、r2̂、...、rn̂分别为从电荷qi到点P的矢量方向，r1、r2、...、rn为它们的长度。
这一原理可以用于计算任意分布的电荷所产生的电场分布。
在实际应用中，我们可以将电荷分布离散化为若干小电荷，然后对每个小电荷的电场进行计算，并将结果进行叠加得到总电场分布。
需要注意的是，在考虑电场叠加时，应该同时考虑静电场和电磁场的叠加。
对于静电场，叠加原理适用于任意空间，而对于电磁场，则需要考虑相对论效应和场的传播特性等因素，可能会导致电磁场的非线性叠加。
总之，电场叠加原理是电学中的基本概念之一，它为我们计算和描述电场提供了重要的方法和工具。
在实际应用中，我们可以利用这一原理进行诸如电场分析、电场测量、电场模拟等方面的研究和设计。
高中物理：电场的叠加【知识点的认识】1．电场强度的三个公式及其叠加原理（1）三个公式的比较表达式比较E ＝E ＝k E ＝公式意义电场强度定义式真空中点电荷的电场强度决定式匀强电场中E 与U 关系式适用条件一切电场①真空②点电荷匀强电场比较决定因素由电场本身决定，与q 无关由场源电荷Q 和场源电荷到该点的距离r 共同决定由电场本身决定，d 是场中两点间沿场强方向的距离相同点矢量，单位：1N/C ＝1V/m（2）电场强度的叠加原理多个电荷在电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，这种关系叫电场强度的叠加．电场强度的叠加遵循平行四边形定则．在求解电场强度问题时，应分清所叙述的场强是合场强还是分场强，若求分场强，要注意选择适当的公式进行计算；若求合场强时，应先求出分场强，然后再根据平行四边形定则求解．【命题方向】题型一：电场强度的叠加问题例1：如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q （q ＞0）的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为（k 为静电力常量）（）A. B. C. D.分析；由题意可知，半径为R 均匀分布着电荷量为Q 的圆盘上电荷，与在a 点处有一电荷量为q（q＞0）的固定点电荷，在b点处的场强为零，说明各自电场强度大小相等，方向相反．那么在d点处场强的大小即为两者之和．因此根据点电荷的电场强度为即可求解．解：电荷量为q的点电荷在b处产生电场强度为，而半径为R均匀分布着电荷量为Q的圆盘上电荷，与在a点处有一电荷量为q（q＞0）的固定点电荷，在b点处的场强为零，则圆盘在此处产生电场强度也为．那么圆盘在此d产生电场强度则仍为．而电荷量为q的点电荷在d处产生电场强度为，由于都在d处产生电场强度方向相同，即为两者大小相加．所以两者这d处产生电场强度为，故B正确，ACD错误．故选：B．点评：考查点电荷与圆盘电荷在某处的电场强度叠加，紧扣电场强度的大小与方向关系，从而为解题奠定基础．。
电场强度叠加的基本方法命题研究：电场强度是描述电场力的性质的物理量，是电场中最基本、最重要的概念之一，高中阶段的学习对整个电场部分起了辅垫作用，而在高考中也是考试的热点。
求解电场强度的基本方法有：定义法E＝F/q，真空中点电荷场强公式法E＝KQ/r2，匀强电场公式法E＝U/d，矢量叠加法E＝E1+E2+E3……等。
但对于某些电场强度计算，必须采用特殊的思想方法。
现结合例题分析场强叠加的几种方法专项攻破：一．基本法遵循平行四边形定则（矢量合成）【典例1】图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P 是中垂线上，电荷连线上方的一点。
下列哪种情况能使P点场强方向指向MN的左侧？（）A.Q1、Q2都是正电荷，且Q1<Q2B.Q1是正电荷，Q2是负电荷，且Q1>|Q2|C.Q1是负电荷，Q2是正电荷，且|Q1|<Q2D.Q1、Q2都是负电荷，且|Q1|>|Q2|二．对称法对称法实际上就是根据某些物理现象、物理规律、物理过程或几何图形的对称性进行解题的一种方法，利用此法分析解决问题可以避免复杂的数学演算和推导，直接抓住问题的实质，有出奇制胜之效。
【典例2】如图所示，带电量为＋q的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线通过板的几何中心。
若图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度大小为________，方向_________。
（静电力恒量为k）【典例3】ab是长为l的均匀带电细杆，P1、P2是位于ab所在直线上的两点，位置如图所示．ab上电荷产生的静电场在P1处的场强大小为E1，在P2处的场强大小为E2，则以下说法正确的是( )A．两处的电场方向相同，E1>E2B．两处的电场方向相反，E1>E2C．两处的电场方向相同，E1<E2D．两处的电场方向相反，E1<E2三、补偿法求解物理问题，要根据问题给出的条件建立起物理模型。
电场的叠加计算方法解析电场在物理学中起着重要的作用。
了解电场的叠加计算方法对于理解和解决与电场相关的问题至关重要。
本文将解析电场的叠加计算方法，介绍其基本理论和应用。
1. 电场的定义和基本概念电场是由电荷所产生的力场，可以影响其周围空间中其他电荷的运动。
电场的强度用电场强度表示，定义为单位正电荷所受到的力大小。
电场强度的方向与力的方向一致。
电场强度可以用矢量表示。
2. 叠加原理电场满足叠加原理，即在同一位置的电场强度可以叠加。
这意味着，如果有多个电荷同时存在于某一点，那么在该点的总电场强度等于各个电荷在该点产生的电场强度的矢量和。
3. 点电荷的电场叠加计算方法点电荷的电场叠加计算方法是电场叠加计算的基本方法。
对于由多个点电荷组成的电场，可以通过以下步骤进行计算：(1) 分别计算每个点电荷在感兴趣位置上产生的电场强度矢量；(2) 将每个点电荷的电场强度矢量相加，得到总的电场强度矢量。
4. 导体的电场叠加计算方法对于导体上的电场叠加计算，需要考虑导体表面的电势分布。
导体内部的电势是均匀的，而导体表面上的电势是相等的。
因此，在计算导体上某一点的电场强度时，可以将导体上所有点电荷的电场强度矢量相加，并考虑导体自身的电势分布。
5. 连续分布电荷的电场叠加计算方法对于连续分布电荷的电场叠加计算，可以采用积分来表示电场强度的叠加。
首先，将电荷分布密度表示为一个函数，并将连续电荷分布区域分解为离散小元。
然后，对每个小元计算其在感兴趣位置上产生的电场强度矢量，并将所有小元的电场强度矢量积分求和，得到总的电场强度矢量。
6. 对称性在电场叠加计算中的应用在某些情况下，可以利用空间对称性或电荷分布的对称性来简化电场叠加计算。
例如，如果电荷分布具有球对称性，则可以利用球坐标系的对称性来简化电场叠加计算。
总结：本文对电场的叠加计算方法进行了解析，重点介绍了点电荷、导体和连续分布电荷的电场叠加计算方法。
通过了解叠加原理和利用对称性，可以更好地理解和应用电场叠加计算方法，解决与电场相关的问题。
2021年高考物理100考点最新模拟题千题精练（选修3-1）第一部分 静电场专题1.7. 电场叠加（提高篇）一．选择题1. （2020河北唐山一模）如图所示，正六边形的边长L ，六个顶点固定电量大小均为q 但是电性不同的正负点电荷，O 为六边形中心，abcd 分别为所在边的中点，取无限远处电势为零，下列说法正确的是A ．O 点场强大小为24kq LB ．O 点的电势为零C ．b 、c 两点电场强度相同D ．沿虚线由a 到d 电势一直降低【参考答案】：AB【命题意图】 本题以正六边形六个顶点点电荷产生的电场为情景，考查点电荷电场强度公式和场强叠加原理，电势叠加原理及其相关知识点，考查的核心素养是“运动和力”的观点、能量观点。
【解题思路】根据点电荷电场强度公式和场强叠加原理可得，O 点场强大小Eo=2k 2q L +2k 2q L cos60°+2k 2q L cos60°=4k 2q L，选项A 正确；取无穷远处电势为零，正六边形对角两个正负电荷在O 点产生电场的电势为零，根据电势叠加原理可知，正六边形六个顶点点电荷在六边形中心O 点产生电场的电势为零，选项B 正确；根据点电荷电场强度公式和场强叠加原理可知，b 点的电场强度方向向左，而c 点的电场强度方向沿边斜向左下，方向不同，b 、c 两点电场强度一定不相同，选项C 错误；在虚线ad 上，a 点电势最低，d 点电势最高，所以沿虚线由a 到d 电势一直升高，选项D 错误。
【关键点拨】电场强度是矢量，场强叠加按照矢量运算的平行四边形定则进行。
电势是标量，电势叠加按照代数法则进行。
2.（2019湖北鄂东南省级示范性高中教学联盟模拟）如图所示，真空有三个正点电荷q1、q2、q3，q1＝2q2＝2q3，它们固定在等边三角形的三个顶点A、B、C上，D、E、F分别为AB、AC、BC的中点，O为等边三角形中心，下列说法正确的是（）A．D、O两点场强大小相等B．一带负电的点电荷在E点的电势能小于该点电荷在F点的电势能C．若将q2、q3分别用﹣q2、﹣q3替换，O点场强大小变成之前的3倍D．若将q2、q3分别用﹣q2、﹣q3替换，O点的电势为0【参考答案】BCD【名师解析】由库仑定律及电场的叠加可判断A．D．O三点的场强大小及q2，q3电性变化前后O点场强的关系，根据电场力做功与电势能变化关系可知E，F两点的电势能大小关系，各点电荷在A，D，O三点产生的场强如图所示，由场强叠加原理知A，D，O三点场强不等故A错，将一负点电荷由E点沿直线移动到F点，电场力做负功，电势能增大故B正确，因为AO＝BO＝CO，所以q1在O点产生的场强为q2，q3两电荷在O点产生的场强的两倍，又因为q2，q3在o点的场强夹角为120°，故q2，q3在O点产生的合场强总是和q1在O点产生的场强共线，即先反向后同向，故改变电性后，O 点的场强为原来的3倍，所以C对，电场中电场线总是由正电荷指向负电荷，且顺着电场线电势逐渐降低，正电荷周围电势为正，负电荷周围电势为负值，故O点电势为0，选项D正确。
故选：BCD。
3. (2018·山东省烟台市期末考试)如图所示，四个点电荷所带电荷量的绝对值均为Q，分别固定在正方形的四个顶点上，正方形边长为a，则正方形两条对角线交点处的电场强度()A ．大小为42kQ a 2，方向竖直向上 B ．大小为22kQ a 2，方向竖直向上 C ．大小为42kQ a 2，方向竖直向下 D ．大小为22kQ a 2，方向竖直向下 【参考答案】 C【名师解析】 一个点电荷在两条对角线交点O 产生的场强大小为E ＝kQ (22a )2＝2kQ a 2，对角线上的两异种点电荷在O 处的合场强为E 合＝2E ＝4kQ a 2，故两等大的场强互相垂直，合场强为E O ＝E 合2＋E 合2＝42kQ a 2，方向竖直向下，故选C.4．如图在半径为R 的圆周上均匀分布着六个不同的点电荷，则圆心O 处的场强大小和方向为A. ；由O 指向FB. ；由O 指向FC. ；由O 指向CD. ；由O 指向C【参考答案】B【名师解析】由点电荷的场强公式可知，在A、B、C、E、F五个位置的点电荷在O点产生的场强大小为，在D位移的点电荷在O产生的场强大小为，电场强度是矢量，求合场强应用平行四边形定则，作出电场强度的示意图，如图所示：最终O点的合场强为，方向由O指向F，故选B.5．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
如图所示，在半球面AB上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R。
已知M点的场强大小为E，则N点的场强大小为()A.kq2R2－E B.kq4R2C.kq4R2－E D.kq4R2＋E 【参考答案】 A【名师解析】左半球面AB上的正电荷产生的电场等效为带正电荷为2q的整个球面的电场和带电荷－q的右半球面的电场的合电场，则E＝k·2q（2R）2－E′，E′为带电荷－q的右半球面在M点产生的场强大小。
带电荷－q的右半球面在M点的场强大小与带正电荷为q的左半球面AB在N点的场强大小相等，则E N＝E′＝k·2q（2R）2－E＝kq2R2－E，则选项A正确。
6.经过探究，某同学发现：点电荷和无限大的接地金属平板间的电场（如图甲所示）与等量异种点电荷之间的电场分布（如图乙所示）完全相同．图丙中点电荷q到MN的距离OA为L，AB是以电荷Q为圆心、L为半径的圆上的一条直径，则B点电场强度的大小是（）A. B. C. D.【参考答案】C7已知一个点电荷与足够大的金属板所形成的电场与等量异种点电荷连线的中垂线一侧的电场分布相同。
如图所示，在真空中的某竖直平面内固定一块足够大的接地金属板MN，在MN右侧与其相距2d处的P点放置一个所带电荷量为Q的正点电荷，从P点作平面的垂线，O点为垂足，A点为OP连线的中点，B 点为OP延长线上的一点，PB=d。
关于各点的电场强度，下列说法正确的是( )A. O点电场强度大小为kB. A点电场强度大小为kC. B点电场强度大小为kD. A、B两点电场强度大小相等，方向相反【参考答案】C【名师解析】金属板右侧的电场的电场线分布与等量异种电荷的电场线分布分别如图甲、乙所示：8.已知无限大的均匀带电面可产生垂直于该面的匀强电场（正的带电面场强方向背离该面、负的带电面场强方向指向该面），场强大小E=2πkσ，式中k为静电力常量，σ为电荷面密度（单位面积的带电量）。
现有如图所示的两个平行且可视为无限大的均匀带电面A和B，电荷的面密度分别为σ和-2σ（σ为正的常数），间距为d，空间中有C、D两点，CD连线垂直于带电面，C点到A面距离与D点到B面的距离均为，A 面接地。
关于C、D两点的场强大小和电势高低，下列说法中正确的是（）A. E C=E DB. E C>E DC. φ C=φDD. φ C>φD【参考答案】AD【名师解析】设A面产生电场的场强大小为E A=E0，由题意得B面产生电场的场强大小为E B=2E0，在C 点E C=E B-E A=E0，方向垂直指向A面。
同理在D点E D=E B-E A=E0，方向垂直指向B面，故A正确，B错误。
根据对称性，U CA=-U BD，又根据AB板间的场强方向指向B板，固有φA＞φB，因此φC＞φD，故C错误，D正确。
故选AD。
9.下列选项中的各绝缘直杆大小相同,所带电荷量已在图中标出,且电荷均匀分布,各直杆间彼此绝缘.坐标原点O处电场强度最大的是( )【参考答案】B【解析】设带电杆在O点产生的场强大小为E.所以坐标原点O处电场强度最大的是B. 所以B选项是正确的.10．如图所示，一带电荷量为+Q的均匀细棒，在过中点垂直于细样的直线上有a、b、d三点，a和b、b和c、c和d之间的距离均为L，在a处有一电荷量为-Q的固定点电荷。
已知d点处的电场强度为零，静电力常量为k，则b点处的电场强度大小为A. B. C. D.【参考答案】B【名师解析】电荷量为-Q的点电荷在d处产生电场强度为，方向向左在d点处的场强为零，根据电场的叠加原理可知细棍与-Q在d处产生电场强度大小相等，方向相反，11．一半径为R的半球面均匀带有正电荷Q,电荷Q在球心O处产生物的场强大小,方向如图所示.把半球面分为表面积相等的上、下两部分,如图甲所示,上、下两部分电荷在球心O处产生电场的场强大小分别为;把半球面分为表面积相等的左、右两部分,如图乙所示,左、右两部分电荷在球心O处产生电场的场强大小分别为.则( )A. B. C. D.【参考答案】A【名师解析】根据点电荷电场强度公式，且电荷只分布球的表面，对于图甲，虽表面积相同，但由于间距的不同，则上、下两部分电荷在球心O处产生电场的场强大小关系为，因电荷Q在球心O处产生物的场强大小，则，而，故A正确，B 错误；对图乙，半球面分为表面积相等的左、右两部分，是由于左右两个半个球壳在同一点产生的场强大小相等，则根据电场的叠加可知：左侧部分在O点产生的场强与右侧电荷在O点产生的场强大小相等，即．由于方向不共线，由合成法则可知，，故CD错误，故选A.12．如图所示，16个电荷量均为+q(q>0)的小球(可视为点电荷)，均匀分布在半径为R的圆周上若将圆周上P点的一个小球的电荷量换成-2q，则圆心0点处的电场强度为A. ，方向沿半径向左B. ，方向沿半径向右C. ，方向沿半径向左D. ，方向沿半径向右【参考答案】D【名师解析】圆心0点处的电场强度可以看成是P点-2q点电荷和与P对称的+q点电荷在O点电场强度的叠加。
根据点电荷电场强度公式和场强叠加原理，O点处的电场强度为E=kq/R2+ k·2q/R2=3 kq/R2，方向向右，选项D正确。
13．（湖北省襄阳市第五中学2016届高三5月高考模拟适应性考试（一）理科综合物理试题）已知静电场中某点的电势为标量：若取无穷远处电势为零，在一带电荷量为+q的点电荷的电场中，与点电荷相距r 处的电势为φ＝k q r ；如果某点处在多个点电荷所形成的电场中，则电势为每一个点电荷在该点所产生的电势的代数和。
如图所示，AB 是均匀带电的细棒，所带电荷量为＋Q 。
C 为AB 棒附近的一点，CB 垂直于AB 。
若取无穷远处电势为零，AB 棒上的电荷所形成的电场中，C 点的电势为φ0。
则AC 连线中点D 处的电势为A ．2φ0B ．2φ0C ．φ0D ．12φ0 【参考答案】A【名师解析】设φ0等效成AB 棒上的电荷集中于AB 中点P 处，图中E 是AP 的中点，由几何知识知：1 2ED PC =；带电量为+Q 的点电荷所形成的电场在C 点的电势为φ0，将AB 棒均分成两段，并看成两个点电荷，每个点电荷的电荷量为Q/2，由0Q k r ϕ=可知，每个电荷量为Q/2的点电荷在D 点产生电势为φ0，则两个点电荷在AC 连线中点D 处的电势为2φ0，故A 正确，BCD 错误；故选A.考点：电势的叠加【名师点睛】本题是信息题，要读懂题意，知道点电荷电势的公式0Q krϕ=，理解等效思维的运用是解题的关键，注意电势的代数和。
